Installation / Care / Use Manual

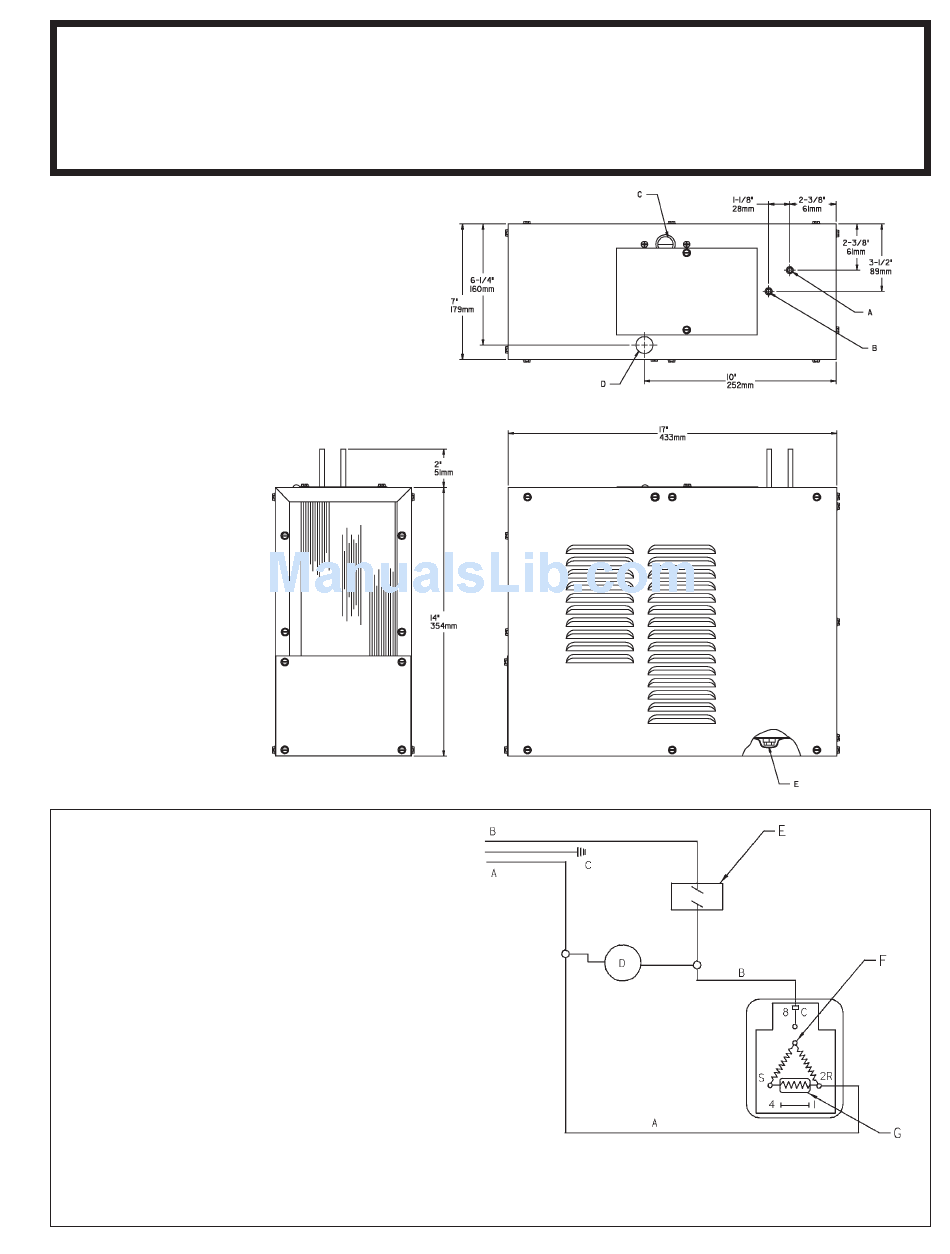

A = 1/4" O.D. TUBE WATER OUT
TUBO DE 1/4" DE DIÁMETRO EXTERNO DE SALIDA DE AGUA
TUBE DE SORTIE D'EAU DE D.E. 1/4"
B = 1/4" O.D. TUBE WATER INLET
TUBO DE 1/4" DE DIÁMETRO EXTERNO DE ENTRADA DE AGUA
TUBE D'ENTRÉE D'EAU DE D.E. 1/4"
C = TEMPERATURE ADJUSTMENT
AJUSTE DE TEMPERATURA
RÉGLAGE DE TEMPÉRATURE
D = ELECTRICAL
ELÉCTRICO
ÉLECTRICITÉ
E = 1/4" O.D. TUBE TANK DRAIN
TUBO DE 1/4" DE DIÁMETRO EXTERNO DESAGÜE DEL TANQUE
TUBE DE D.E. 1/4" DE VIDANGE DU RÉSERVOIR
A) WHITE
BLANCO
BLANC
B) BLACK
NEGRO
NOIR
C) GROUND
TIERRA
MISE À LA TERRE
D) FAN
ABANICO
VENTILATEUR
E) COLD CONTROL
CONTROL DE FRÍO
THERMOSTAT
F) INTERNAL OVERLOAD PROTECTOR
PROTECTOR INTERNO DEL SOBRECARGADOR
SYSTEME DE PROTECTION DE SURCHAGE INTERNE
G) PTC STARTER
INICIADOR CPT (CONTROL POSITIVO DE TEMPERATURA)
DEMARREUR CTP
ERS1-1E/2E, EWC100
MODELS: ERS1-1E/2E, EWC100
Refrigeration Packages
WIRING DIAGRAM
DIAGRAMA DE CONEXIÓN DE ALAMBRES
SCHÉMA DE CÂBLAGE
PAGE 1
97574C (Rev. H - 5/04)
Advertisement
Table of Contents
Related Manuals for Elkay ERS1-1E/2E
Summary of Contents for Elkay ERS1-1E/2E
- Page 1 Installation / Care / Use Manual MODELS: ERS1-1E/2E, EWC100 A = 1/4" O.D. TUBE WATER OUT TUBO DE 1/4" DE DIÁMETRO EXTERNO DE SALIDA DE AGUA TUBE DE SORTIE D’EAU DE D.E. 1/4" B = 1/4" O.D. TUBE WATER INLET TUBO DE 1/4"...
- Page 2 Lubrication: Motors are lifetime lubricated. 97574C (Rev. H - 5/04) ERS1-1E/2E , EWC100 INSTALACION 1.Esta unidad está destinada a ser instalada debajo del fregadero de una cocina, en un gabinete no menos de 36 pulgadas (914 mm) de ancho (dimensiones interior del gabinete).
- Page 3 Lubrification : Les moteurs sont lubrifiés à vie. ERS1-1E/2E, EWC100 1/4" O.D. TUBE WATER INLET TO COOLER ENTRADA DE AGUA DE TUBO DE 1/4" DE DIÁMETRO EXTERNO AL ENFRIADOR TUBE DE D.E.
- Page 4 PEUT ETRE MONTE EN ALIGNANT SUR L’UNE DES PARTIES LATERALES DU PLACARD POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.323.0620 ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484 97574C (Rev. H - 5/04) ERS1-1E/2E , EWC100 PARTS LIST/LISTA DE PIEZAS/LISTE DES PIÈCES...
