Si usted está utilizando una antena para interiores o exteriores, siga las instrucciones de abajo que
correspondan a su sistema de antena. Si está utilizando el servicio de TV cable, vea la página 12 para
las conexiones de TV cable.

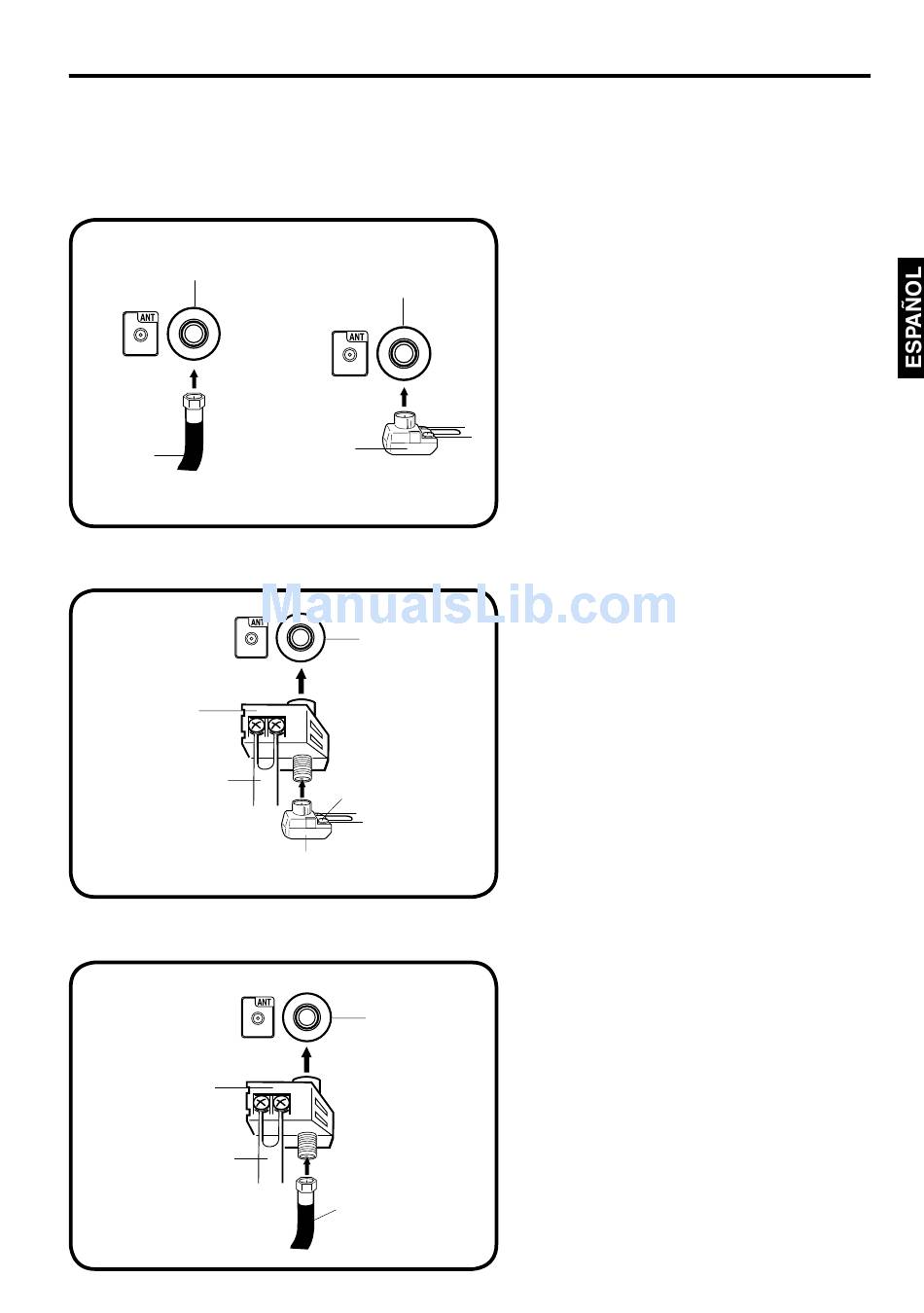

Antena combinada de VHF/UHF (Cable único de 75 ohmios ó cable con doble
conductor de 300 ohmios)
Jack de
antena
Adaptación de
Cable
300-75 ohmios
coaxial
Transformador
de 75
ohmios
Antena combinada de VHF/UHF (Cables de 300 ohmios independientes de dos
conductores de VHF y de UHF)
Combinador
UHF 300 ohmios
Transformador de adaptación de 300-75 ohmios
Antenas independientes de VHF/UHF (cable de VHF de 75 ohmios y cables de dos
conductores UHF de 300 ohmios)
Combinador
UHF 300 ohmios

Conexiones de la antena

Conecte el cable de 75 ohmios de la antena
combinada de VHF/UHF en el jack de la antena.
Jack de
Si su antena combinada de VHF/UHF posee
antena
un cable de dos conductores de 300 ohmios,
es posible que sea necesario utilizar un
transformador de adaptación de 300-75 ohmios.
Conecte el cable de dos conductores de
300 ohmios de UHF en el combinador (no
Jack de
suministrado). Conecte el cable de dos
antena
conductores de 300 ohmios de VHF en el
transformador de adaptación de 300-75 ohmios.
Conecte el transformador al combinador, y luego
conecte el combinador al jack de la antena.
VHF 300 ohmios
Conecte el cable de 75 ohmios de VHF y el cable
de dos conductores de 300 ohmios de UHF
Jack de
al combinador (no suministrado). Conecte el
antena
combinador en el jack de la antena.
VHF 75 ohmios
11
