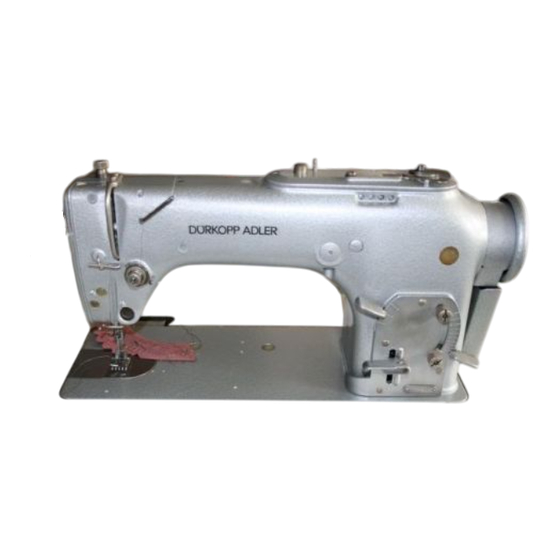

Duerkopp Adler 265 Spare Parts
  1. Manuals
  2. Brands
  3. Duerkopp Adler Manuals
  4. Sewing Machine
  5. 265
  6. Spare parts

Duerkopp Adler 265 Spare Parts

Hide thumbs

Advertisement

Quick Links

Download this manual

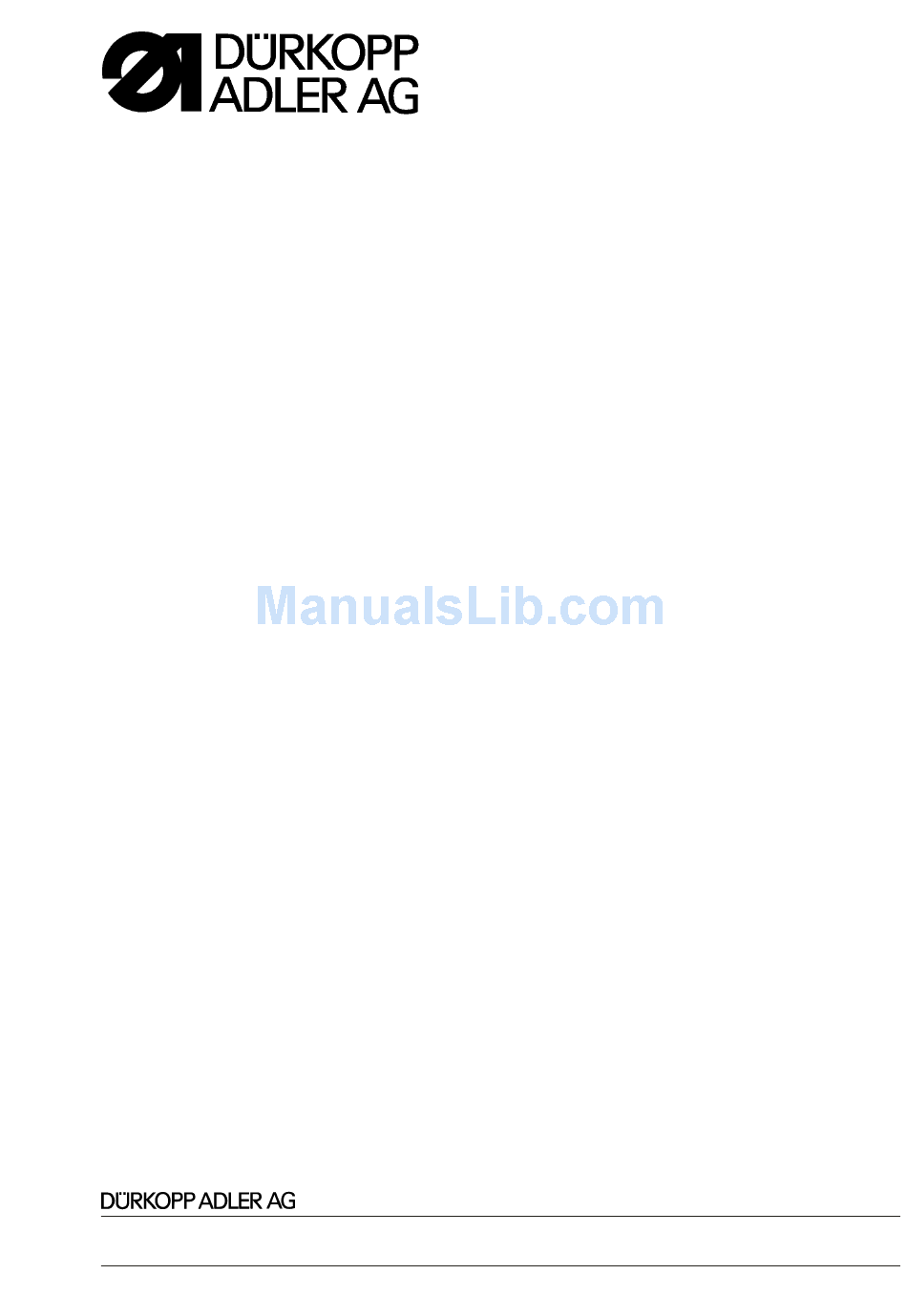

Tei le lis te und Näheinrichtungen
Spa re Parts List and Se wing Equipment
265
Post fach 17 03 51, D-33703 Bie le feld • Pots da mer Stra ße 190, D-33719 Bie le feld
Te le fon (05 21) 9 25-0 • Te le fax (05 21) 9 25 24 35
Aus ga be / Edi ti on: 02/2000
Prin ted in Fe de ral Re pub lic of Ger ma ny
Tei le-Nr./Part.-No.: 0791 265807
