Identificar componentes na placa de sistema

A placa de sistema (por vezes designada placa planar ou placa principal/motherboard)
é a principal placa de circuitos do computador. Faculta funções básicas de
computador e suporta uma variedade de dispositivos instalados de origem ou que
podem ser instalados posteriormente.

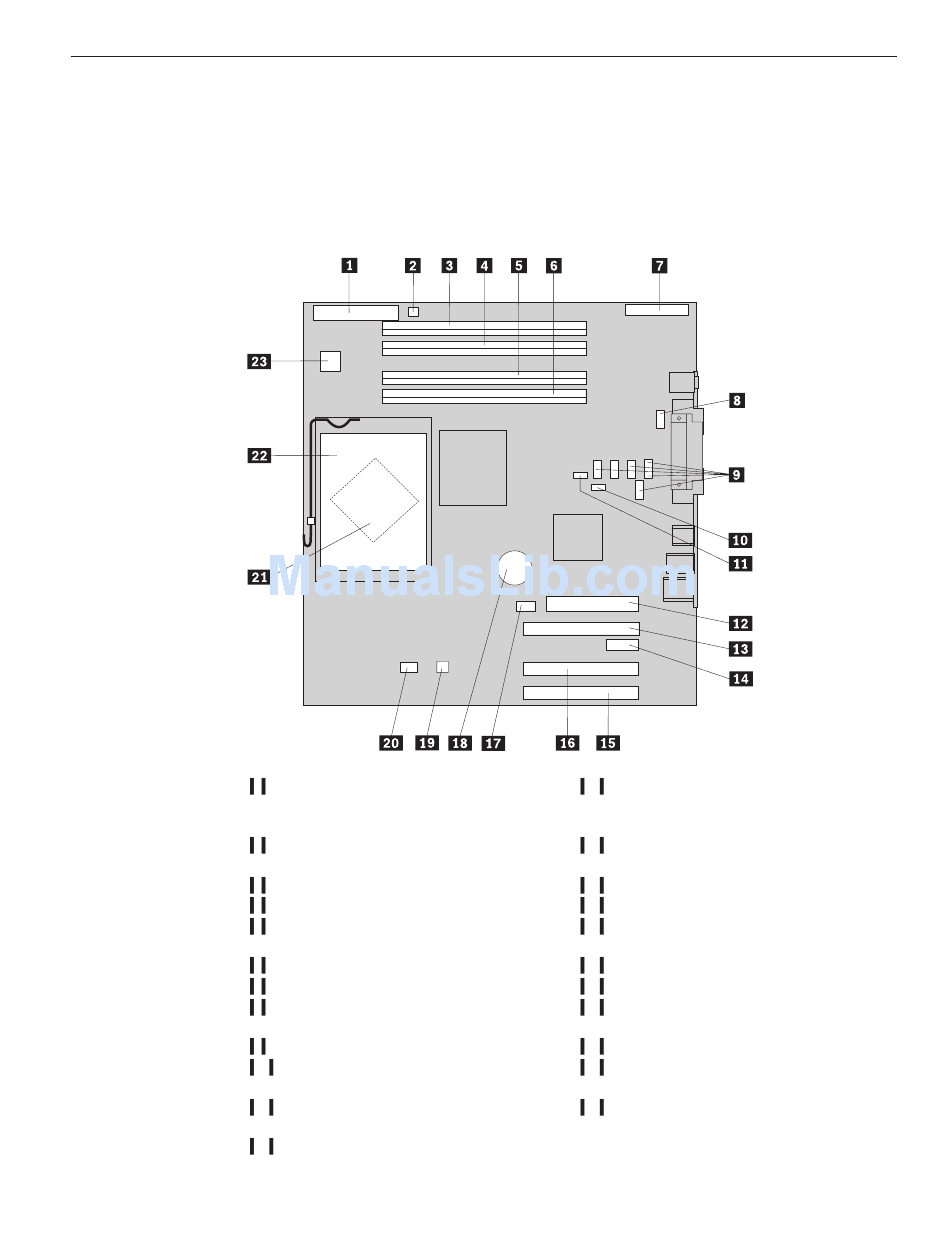

A seguinte ilustração apresenta as localizações dos componentes na placa de
sistema.
1
Conector da unidade de disquetes
2
Conector de coluna
3
Conector de memória 4
4
Conector de memória 3
5
Conector de memória 2
6
Conector de memória 1
7
Conector do painel anterior E/S
8
Conector de ligação série (COM2)
9
Conectores em série ATA IDE (5)
10
Ponte de CMOS/Recuperação livre
11
Conector do interruptor de presença
de cobertura (tamper sw)
12
Conector da fonte de alimentação
13
Adaptador de gráficos PCI Express
(x16)
conector (alguns modelos)
14
Conector de adaptador PCI Express
(x1)
15
Conector de adaptador 1 PCI
16
Conector de adaptador 2 PCI
17
Conector de ventoinha do sistema
(não utilizado)
18
Bateria
19
Conector do sensor de temperatura
20
Conector de ventoinha do
microprocessador
21
Microprocessador
22
Dissipador de calor do
microprocessador
23
Conector de alimentação de 12v
Capítulo 3. Opções de instalação
27
