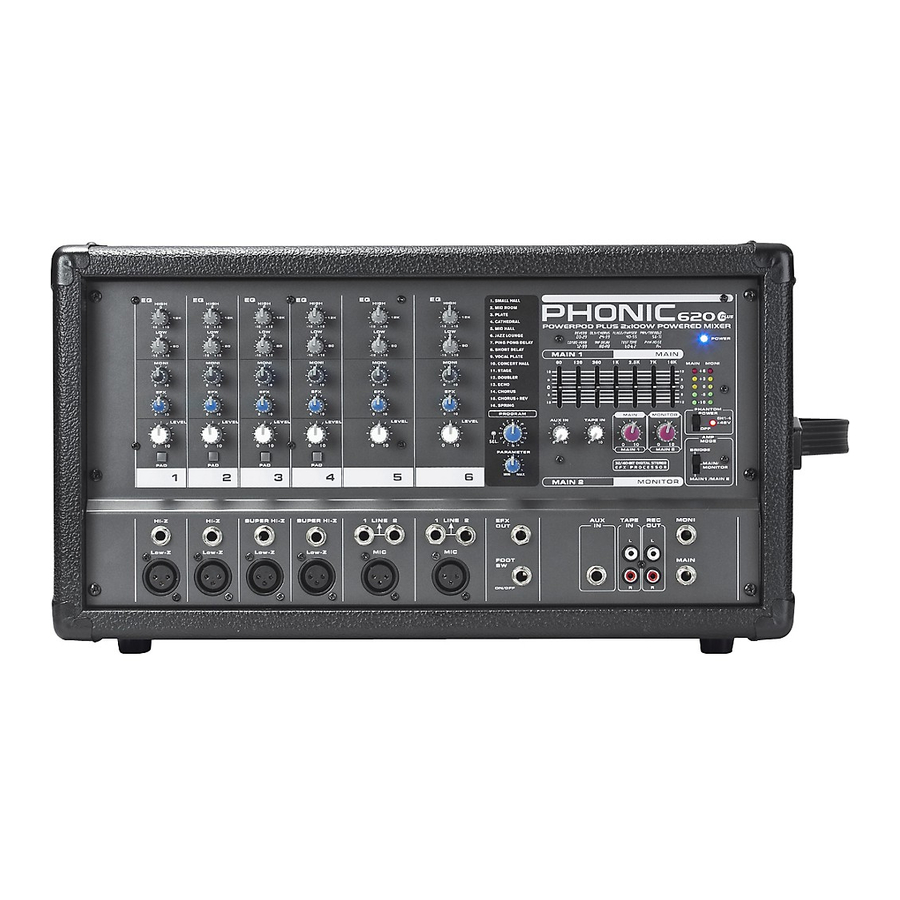

Phonic POWERPOD 620R User Manual
Mixer with usb recorder
Hide thumbs
Also See for POWERPOD 620R:
- User manual (59 pages) ,
- User manual (29 pages) ,
- User manual (41 pages)
Table of Contents
Advertisement
Available languages
Available languages
Advertisement
Chapters
Table of Contents
Related Manuals for Phonic POWERPOD 620R
Summary of Contents for Phonic POWERPOD 620R
- Page 1 User's Manual POWERPOD 620 POWERPOD 620R Manual del Usuario...
- Page 2 POWERPOD 620 POWERPOD 620R POWERED MIXERS MEzclaDORaS aMPlIFIcaDaS ENGLISH ........I ESPAÑOL .
-
Page 3: Table Of Contents
FEaTURES................1 BaSIc SETUP................1 MaKING cONNEcTIONS............2 cONTROlS aND SETTINGS...........4 SPEcIFIcaTIONS..............7 APPENDIX DIGITal EFFEcTS TaBlE............1 aPPlIcaTIONS.................2 DIMENSIONS................3 BlOcK DIaGRaMS..............4 Phonic preserves the right to improve or alter any information within this document without prior notice. POWERPOD 620 PLUS / POWERPOD 620 R... -
Page 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable. -
Page 5: Introduction
INTRODUCTION BASIC SETUP Getting Started Phonic would like to congratulate you on the purchase of one of their extraordinary Powerpod mixers, powered mixers that provide 1. Turn all power off on the Powerpod mixer. To ensure this, the more than the average. Since its introduction, the entire Powerpod ac cable should not be connected to the unit. -
Page 6: Making Connections
In addition to these inputs, accept stereo signals. Each channel features a microphone XlR however, Phonic has incorporated a mini stereo jack for the jack and at least one 1/4” Phone Jack for balanced and unbalanced inclusion of such devices as mini disc (MD), portable cD, and MP3 connections. -
Page 7: Rear Panel
SPE A K ER SETUP 9. Monitor Outputs These 1/4" TS outputs are the final output from the Monitor send mixing bus. This feed may be used to connect to an amplifier and speaker. Feeding the output from the Monitor out to an amplifier (and possibly an equalizer) and then to a floor monitor speaker Not used allows artists to monitor their own instruments or vocals whilst... -
Page 8: Controls And Settings
CONTROLS AND SETTINGS 18. Channel Level Control This control will alter the signal level that is sent from the Rear Panel corresponding channel to the Main mixing bus. 12. Power Button and AC Connector The power button, located on the rear of the mixer, is used to 19. - Page 9 25. Phantom Power Switch and Indicator 28. Main Level Control When this switch is in the on position it activates +48V of phantom This rotary control allows the user to adjust the final signal level power for the XlR inputs on channels 1 to 4, allowing condenser sent to the Main 1-2 and Speaker outputs.
- Page 10 “R” Recording This section is for users with an “R” version of the Powerpod. On these models, users will find a USB port accompanied by a LCD and four function buttons. Please see the operating instructions below: Playback: Record: The USB player supports WAV, WMA and MP3 Users can record high definition WAV format playback through USB Power on the device.
-
Page 11: Specifications
Specifications 620 PLUS / R Number of Power channels 8 ohms per channel 4 ohms per channel 8 ohms Bridge Mono crosstalk (1KHz@0dBu, 20Hz to 20KHz bandwidth, channel in to main l/R outputs) Frequency Response at proper impedance load +1/-3dB Noise: 20Hz to 20KHz bandwidth, IHF-a weighted, line inputs to main l/R outputs, all channels assigned, panned Master output, all fader down <-78dBu... -
Page 12: Service And Repair
Phonic, at its option, shall repair or replace the defective unit covered by this warranty. Please retain the dated sales receipt as evidence of the date of purchase. - Page 13 Y SETEOS.............4 ESPEcIFIcacIONES..............7 APéNDICE TaBla DE EFEcTOS DIGTalES..........1 aPlIcacIONES................2 DIMENSIONES................3 DIaGRaMaS DE BlOQUE............4 Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso. POWERPOD 620 PLUS / POWERPOD 620 R...
- Page 14 POWERPOD 620 PLUS / POWERPOD 620 R...
-
Page 15: Introduccion
INTRODUCCION CONFIGURACIÓN BASICA Iniciando Phonic corp quiere felicitarle por su compra de una de extraordinarias mezcladoras Powerpod, mezcladoras 1. asegúrese de que todo el voltaje de la mezcladora Powerpod amplificadas que proveen más que las promedio. Desde su esté apagado. Para asegurarse de esto, el cable de ac no introducción, la entera serie Powerpod ha dado otras líneas de... -
Page 16: Haciendo Conexiones
Rca de aquellos dispositivos como reproductores de CD y tape. Además de estas entradas, Phonic ha incorporado un mini jack estéreo para agregar dispositivos como mini disc (MD), cD portable y reproductores MP3 (tales como Apple iPod), así como computadoras portátiles. -
Page 17: Panel Posterior
9. Salidas de Monitor CONFIGURACIÓN DE ALTAVOZ Estas salidas 1/4” TS son la salida final de envío Monitor de bus de mezcla. Esta alimentación puede ser utilizada para conectar a un amplificador y altavoces. Alimentar la señal de Monitor a un amplificador (y posiblemente un ecualizador) y de ahí... -
Page 18: Controles Y Seteos
CONTROLES Y SETEOS 16. Control de Nivel de MON (Monitor) Este control altera el nivel de señal que es enviado a buses de Panel de Posterior mezcla de Monitor, cuya señal es apta para conectar monitores 12. Botón de Energía y Conector de AC de escenario, permitiendo a los artistas escuchar la música que se El botón de energía, localizado en la parte posterior de la está... - Page 19 Procesador de Efecto Digital 25. Interruptor de Fuente Fantasma e Indicador Cuando este interruptor está en la posición de encendido se 20. Control de Programa activa la alimentación fantasma de +48 V para la entrada XlR Este control pertimirá a los usuarios a en el canal 1 a 4 en las mezcladoras Powerpod, permitiendo que seleccionar uno de los 16 efectos digitales los micrófonos de condensador ser utilizado en estos canales.
- Page 20 “R” Grabación Esta sección es para usuarios con una versión de la Powerpod “R”. En estos modelos, los usuarios encontrarán un puerto USB acompañado por una pantalla lcD y cuatro botones de función. Por favor, consulte el manual de instrucciones a continuación: Reproducción: Registro: El reproductor es compatible con USB...
-
Page 21: Especificaciones
ESPECIFICACIONES 620 PLUS / R Número de canales de Energía 8 ohms por canal 4 ohms por canal 8 ohms Bridge Mono crosstalk (1KHz@0dBu, 20Hz a 20KHz ancho de banda, entrada de canal a salidas main l/R) Respuesta en Frecuencia en carga de impedancia apropiada +1/-3dB Ruido: 20Hz a 20KHz ancho de banda, IHF-a ponderado, entradas de línea a salidas main l/R, todos los canales asignados, paneados l/R... - Page 22 Phonic, a su propia opinión, reparará o cambiará la unidad defectuosa que se encuentra dentro de esta garantía.
-
Page 23: Tabla De Efectos Digtales
DIGITAL EFFECTS TABLE TABLA DE EFECTOS DIGITALES Program Parameter Variable Range Hall Reverb Time 0.3 - 10 sec Room Reverb Time 0.3 - 3.2 sec Plate Reverb Time 0.3 - 10 sec cathedral Reverb Time 0.3 - 10 sec arena Reverb Time 0.3 - 10 sec Spring... -
Page 24: Aplicaciones
APPLICATIONS APLICACIONES Powerpod 620 Plus / 620 R KEYBOARD TECLADO SIDE FILL ACTIVE SPEAKER OR ANOTHER PA SYSTEM ALTAVOZ ACTIVO DE RELLENO VOCAL MICROPHONE EFX PROCESSOR LATERAL U OTRO SISTEMA PA MICRÓFONOS DE VOZ PROCESADOR DE EFECTO VOCAL MICROPHONE MICRÓFONOS DE VOZ BASS GUITAR GUITARRA BASS MICROPHONE... -
Page 25: Dimensiones
DIMENSIONS DIMENSIONES Powerpod 620 Plus / Powerpod 620 R 440 mm (17.3" ) 265 mm (10.4") 275 mm (10.8") * All measurements are shown in mm/inches. Todas las medidas están mostradas en mm/pulgadas. POWERPOD 620 PLUS / POWERPOD 620 R... -
Page 26: Diagramas De Bloque
BLOCK DIAGRAMS DIAGRAMAS DE BLOQUE Powerpod 620 Plus MONI MONI EFFECT EFFECT MAIN MAIN POWERPOD 620 PLUS / POWERPOD 620 R... - Page 27 Powerpod 620 R MAIN MAIN EFFECT EFFECT MONI MONI POWERPOD 620 PLUS / POWERPOD 620 R...
