NOTA: Si no hay pies derechos de pared dentro de la abertura del
gabinete, no instale el horno de microondas.
Vea las ilustraciones en "Posibles configuraciones de los pies
derechos de pared".

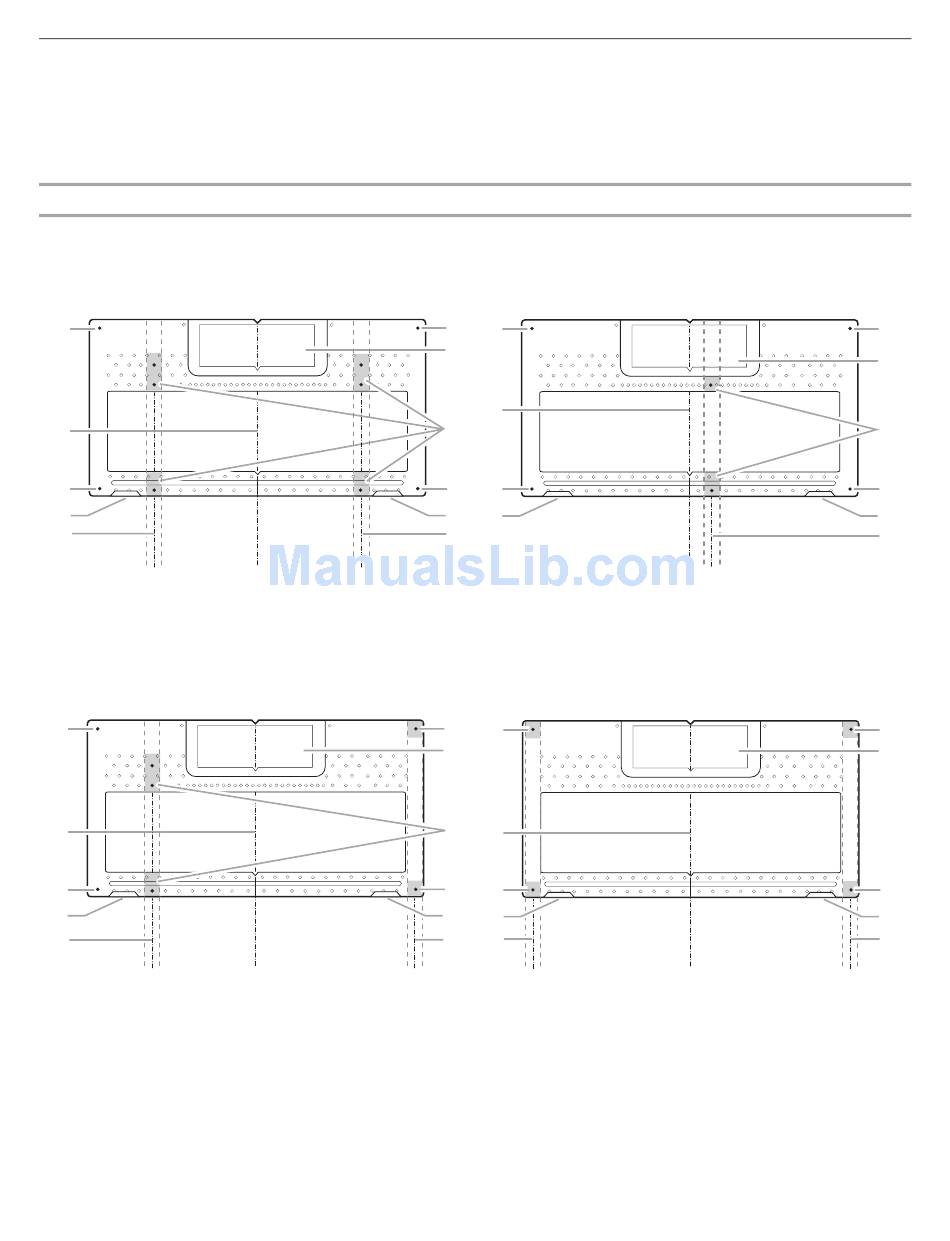

Posibles configuraciones de los pies derechos de pared
Estas representaciones muestran ejemplos de las configuraciones de instalación preferidas con la placa de montaje.
Sin pies derechos de pared en los orificios de esquina
A
B
A
F
D
Un pie derecho de pared en dos orificios de esquina
A
B
A
F
D

Ubique el(los) pie(s) derecho(s) de pared

Figura 1
Figura 3
A. Orificios de esquina (en la placa de montaje)
B. Línea central vertical de la abertura del gabinete
C. Abertura del ducto de escape de la pared (en la placa de montaje)
D. Líneas centrales de los pies derechos de pared
E. Orificios para los tirafondos
F. Lengüetas de soporte
1. Ubique los extremos del(de los) pie(s) derecho(s) de pared
dentro de la abertura con un detector de pies derechos.
2. Marque el centro de cada pie derecho y trace una línea a
plomo debajo del centro de cada pie derecho. Vea las
ilustraciones en "Posibles configuraciones de los pies
derechos de pared".
Sin pies derechos de pared en los orificios de esquina
A A
C
B
E
A A
F
F
D
NOTA: Si el pie derecho de pared está detrás de la abertura
del ducto de escape, solamente se podrá hacer una
instalación sin ducto de escape (con recirculación) o una
instalación con ventilación en el techo.
Pies derechos de pared en los cuatro orificios de esquina
A,E A,E
C
E
B
A,E A,E
F
F
D
D
Figura 2
Figura 4
A
C
E
A
F
D
A,E
C
A,E
F
D
