英特尔台式机主板 D945GCCR 产品指南
连接处理器风扇散热器电缆
将处理器风扇散热器电缆连接到 4 针处理器风扇接头连接器上（参见图 12）。兹建议
使用配带 4 针连接器的风扇，如图 12 中的 A 所示；不过，也可使用配带 3 针连接器的
风扇（图 12 中的 B）。由于 3 针风扇无法采用板上风扇控制，因此风扇将始终以全速运转。

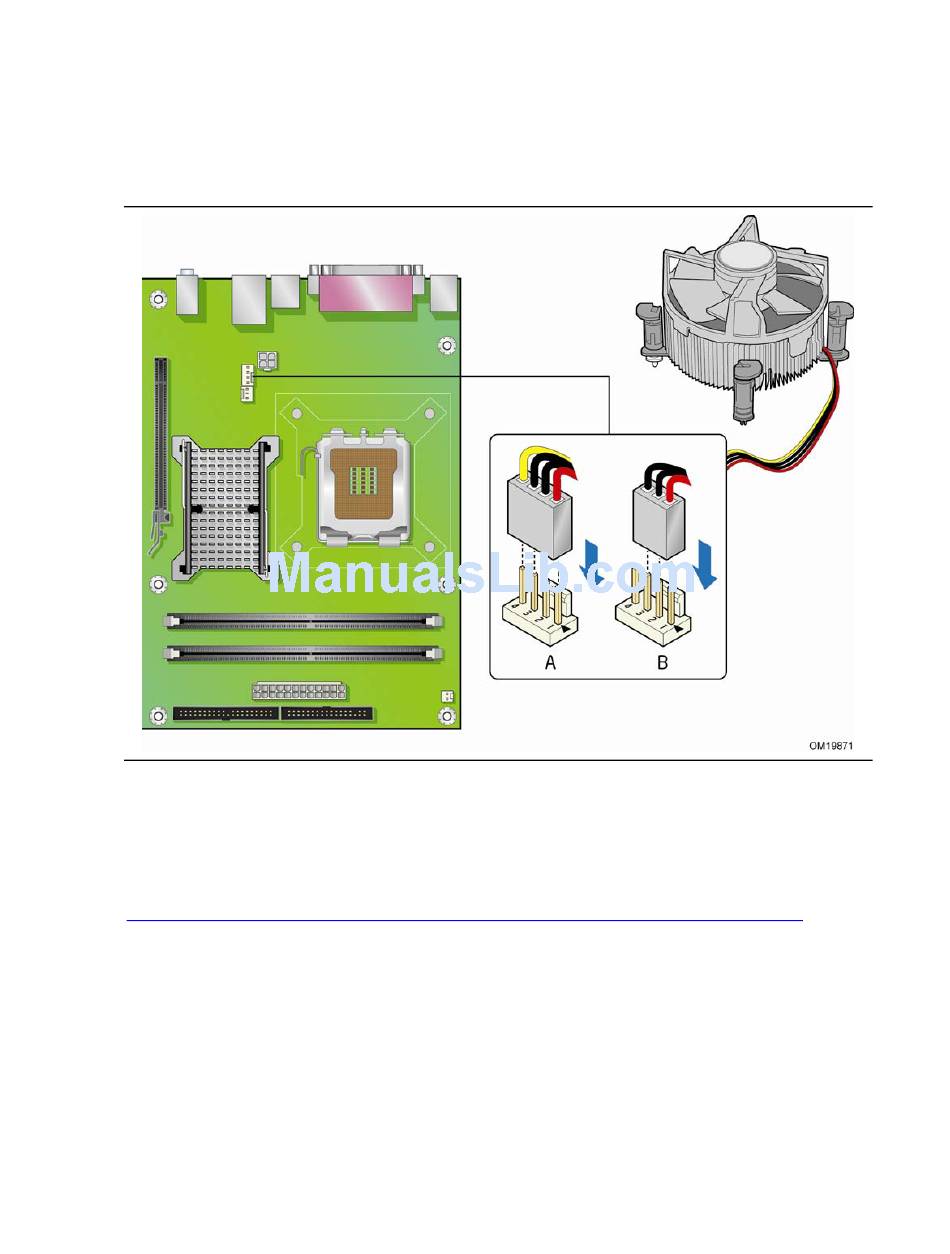

图 12. 将处理器风扇散热器电缆连接到处理器风扇接头连接器上
拆卸处理器
有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册，或访问以下英特尔万维
网站点：
Integration of the Boxed Intel
34
® ®
Pentium 4 Processor in the 775-Land Package
