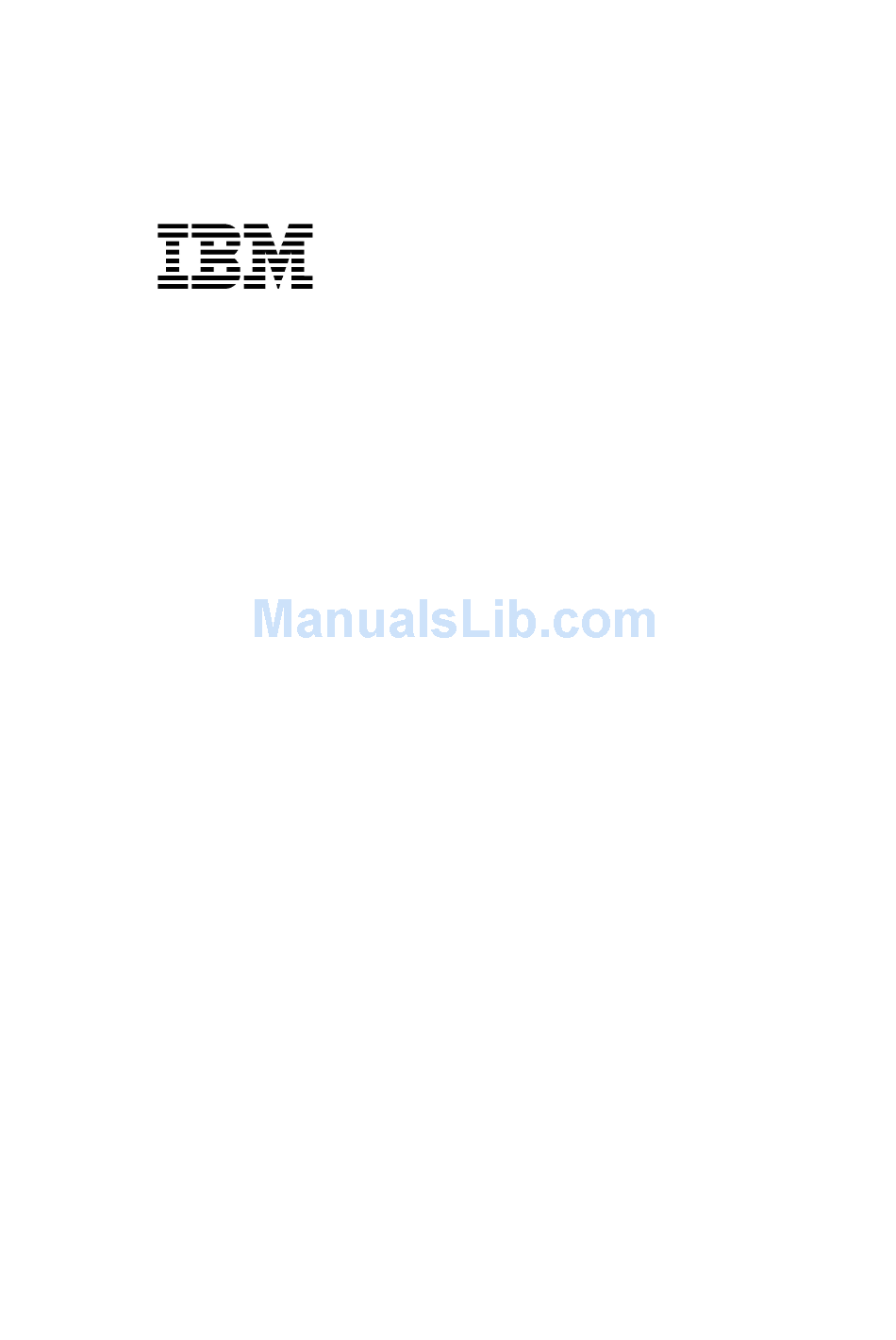

Page 1 Personal Computer Types 2196, 2197 et 6344 Guide de l'utilisateur...
Page 2 Important : Avant d'utiliser le présent document et le produit associé, prenez connaissance des informations générales figurant à l'annexe D, “Garantie”, à la page D-1. Réf. US : 19K2398 Première édition - avril 2000 LE PRESENT DOCUMENT EST LIVRE "EN L'ETAT". IBM DECLINE TOUTE RESPONSABILITE, EXPRESSE OU IMPLICITE, RELATIVE AUX INFORMATIONS QUI Y SONT CONTENUES, Y COMPRIS EN CE QUI CONCERNE LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION A VOS BESOINS.Certaines juridictions n'autorisent pas...
Page 3: Table Of Contents
Table des matières Avis aux lecteurs canadiens ..............ix Remarques ....................xiii Conventions typographiques .................xv Consignes de sécurité ...................xvi Installation ....................xvi Consignes de sécurité lors de la manipulation du matériel ....xvii Pile au lithium ..................xx Consignes de sécurité pour l'unité de CD-ROM/DVD-ROM ....xx Conformité...
Page 4 Avant d'appeler..................2-7 Comment accéder à des services complémentaires ........2-10 Services complémentaires HelpWare ............ 2-10 Express Maintenance ................. 3-1 Partie 3. Vérification des paramètres du système Mise en route ....................4-1 Contrôle des paramètres de l'écran .............. 4-2 Optimisation des performances de l'écran ..........
Page 5 Lorsque l'ordinateur est sous tension .............6-4 Lorsque l'ordinateur est hors tension .............6-5 Utilisation des menus de l'utilitaire de configuration ........6-6 Menu principal de l'utilitaire de configuration ........6-6 Visualisation des informations sur le système et le produit ....6-8 Modification des paramètres ..............6-9 Chargement des paramètres par défaut ..........6-9 Annulation des modifications ..............6-10 Fermeture de l'utilitaire de configuration ..........6-10...
Page 6 Manipulation des composants matériels de l'unité centrale ......8-4 Ajout et retrait de cartes et d'unités ............... 8-5 Installation d'une carte ................8-5 Retrait d'une carte .................. 8-6 Retrait et ajout d'unités .................. 8-7 Identification des connecteurs de câble d'interface ....... 8-7 Retrait de l'unité...
Page 7 Résolution des incidents logiciels ............10-15 Résolution des incidents liés au modem ..........10-17 Codes et messages d'erreur .................10-19 Programmes de diagnostic IBM ..............10-22 Restauration des programmes et fichiers préinstallés ........10-25 Partie 6. Informations techniques de référence Annexe A. Tableaux de spécifications ............A-1 Positionnement des modules de mémoire ............A-1 Tableau de correspondance de la mémoire ..........A-3 Adresses d'entrée-sortie du système ............A-4...
Page 8 Déclaration de garantie pour tous les pays, à l’exception du Canada, des Etats- Unis, de Porto Rico et de la Turquie (Section 1 - Dispositions générales) ............D-7 Conditions spécifiques aux différents pays (Section 2 - Dispositions nationales particulières) ......... D-12 Index ......................
Page 9: Avis Aux Lecteurs Canadiens
Avis aux lecteurs canadiens Le document que vous avez entre les mains a été traduit en France. Voici les principales différences et particularités dont vous devez tenir compte. Illustrations Les illustrations sont fournies à titre d'exemple. Certaines peuvent contenir des données propres à...
Page 10 OS/2 - Paramètres canadiens Au Canada, on utilise : les pages de codes 850 (multilingue) et 863 (français-canadien), le code pays 002, le code clavier CF. Nomenclature Les touches présentées dans le tableau d'équivalence suivant sont libellées différemment selon qu'il s'agit du clavier de la France, du clavier du Canada ou du clavier des États-Unis.
Page 11 Recommandations à l'utilisateur Ce matériel utilise et peut émettre de l'énergie radiofréquence. Il risque de parasiter les communications radio et télévision s'il n'est pas installé et utilisé conformément aux instructions du constructeur (instructions d'utilisation, manuels de référence et manuels d'entretien). Si cet équipement provoque des interférences dans les communications radio ou télévision, mettez-le hors tension puis sous tension pour vous en assurer.
Page 12 Brevets Il est possible qu'IBM détienne des brevets ou qu'elle ait déposé des demandes de brevets portant sur certains sujets abordés dans ce document. Le fait qu'IBM vous fournisse le présent document ne signifie pas qu'elle vous accorde un permis d'utilisation de ces brevets.
Page 13: Remarques
Remarques Le présent document peut contenir des informations ou des références concernant certains produits, logiciels ou services IBM non annoncés dans ce pays. Cela ne signifie pas qu'IBM ait l'intention de les y annoncer. Toute référence à un produit, logiciel ou service IBM n'implique pas que seul ce produit, logiciel ou service puisse être utilisé.
Page 14 IBM ne fait aucune déclaration sur les sites Web non-IBM. Les sites Web non-IBM sont indépendants et IBM n'a aucun contrôle ni sur eux ni sur leur contenu. Les références à des sites Web non-IBM sont fournies à titre d'exemple uniquement et n'impliquent en aucun cas qu'IBM endosse ou accepte une quelconque responsabilité...
Page 15: Conventions Typographiques
Conventions typographiques Symboles Les symboles suivants sont utilisés dans le présent document. Remarque Indique des informations utiles, mais aussi des incidents susceptibles de se produire. Indique la présence d'un risque Attention d'endommagement d'un programme, d'un dispositif, d'un système ou de données. Attention ! Indique la présence d'un risque de blessures.
Page 16: Consignes De Sécurité
Consignes de sécurité Installation La conception de fabrication de l'ordinateur personnel IBM assure une protection accrue contre les risques d'électrocution. Le PC IBM possède un cordon d'alimentation équipé d'une fiche à trois broches qui permet une mise à la terre des principaux éléments métalliques de la machine.
Page 17: Consignes De Sécurité Lors De La Manipulation Du Matériel
Consignes de sécurité lors de la manipulation du matériel Lorsque vous ouvrez l'unité centrale, il convient de suivre un certain nombre de consignes de sécurité afin de ne pas endommager l'ordinateur. Pour votre sécurité et celle de votre matériel, suivez les instructions de la section "Débranchement de l'ordinateur"...
Page 18 5. Mettez l'ordinateur sous tension ainsi que tout périphérique connecté disposant d'un interrupteur d'alimentation. Pour éviter tout risque de choc électrique : • Ne manipulez aucun cordon et n'effectuez aucune opération d'installation, de maintenance ou de reconfiguration de ce produit au cours d'un orage. •...
Page 19 4. Débranchez tous les câbles de l'ordinateur (les cordons d'alimentation, les câbles d'interface, les câbles de communication et tous les autres câbles qui pourraient y être connectés). Ne détachez pas le bloc d'alimentation de son Danger ! support et ne retirez aucune vis du bloc d'alimentation.
Page 20: Pile Au Lithium
Pile au lithium L'ordinateur est équipé de piles au lithium. Prenez Attention ! garde aux risques d'incendie, d'explosion ou de brûlures liés à une mauvaise utilisation des piles. Respectez les consignes de sécurité suivantes : • Ne rechargez pas la pile, ne la démontez pas, ne l'exposez pas à la chaleur et ne la faites pas brûler.
Page 21: Conformité Aux Normes Relatives Aux Appareils À Laser
Conformité aux normes relatives aux appareils à Laser Certains modèles d'ordinateurs personnels sont équipés d'origine d'une unité de CD-ROM ou de DVD-ROM. Mais ces unités sont également vendues séparément en tant qu'options. L'unité de CD-ROM/DVD-ROM est un appareil à laser. Aux Etats-Unis, l'unité...
Page 22: Télécommunications
Télécommunications Recommandations de la Federal Communications Commission (FCC) et de l'entreprise de communications Si votre ordinateur personnel IBM dispose d'un modem préinstallé, les recommandations suivantes sont applicables : 1. La carte du modem est située à l'arrière de l'unité centrale. Cet élément est conforme aux restrictions définies dans le chapitre 68 de la réglementation de la FCC.
Page 23 5. Si vous rencontrez des difficultés lors de l'utilisation de ce modem intégré, contactez votre revendeur agréé ou IBM Corporation (3039 Cornwallis Rd., Bldg, 203, Research Triangle Park, NC 27709-2195 1-919-517-2800) pour obtenir des informations sur la réparation ou la garantie. L'entreprise de télécommunications peut vous demander de débrancher le matériel du réseau tant que l'incident n'a pas été...
Page 24 Avertissement : L'utilisateur ne doit pas tenter de faire ces raccordements lui- même ; il doit avoir recours à un service d'inspection des installations électriques ou à un électricien, selon le cas. AVIS : Le NUMERO DE CHARGE (LN) attribué à chaque dispositif du terminal sert à...
Page 25: Recommandation De La Federal Communications Commission (Fcc) [Etats Unis]
Recommandation de la Federal Communications Commission (FCC) [Etats Unis] IBM Personal Computer - types 2196, 2197 et 6344 Les recommandations suivantes s'appliquent à ce produit IBM. Les recommandations concernant d'autres produits IBM destinés à être utilisés avec ce produit se trouvent dans les manuels livrés avec ces produits. Cet appareil respecte les limites des caractéristiques d'immunité...
Page 26: Avis De Conformité À La Directive De L'union Européenne
Cet appareil est conforme aux restrictions définies dans le chapitre 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) il ne peut pas causer de perturbations électromagnétiques gênantes et (2) il doit accepter toutes les perturbations reçues, y compris celles susceptibles d'occasionner un fonctionnement indésirable.
Page 27 Microsoft et Windows sont des marques dans certains pays. D'autres sociétés sont propriétaires des autres marques, noms de produits ou logos qui pourraient apparaître dans ce document. xxvii...
Page 28: Informations Relatives À L'an 2000
Informations relatives à l'An 2000 14 janvier 1999 Remarque : Etat pour le passage à l'an 2000 de certains logiciels pouvant être fournis avec votre ordinateur IBM IBM a intégré à votre ordinateur IBM une sélection de logiciels fournis par des éditeurs de logiciels indépendants (ISV).
Page 29 Les logiciels répertoriés ci-dessus concernent plusieurs produits IBM mais la totalité de ces produits n'est pas forcément fournie avec votre modèle d'ordinateur IBM. Pour plus de détails sur l'état des logiciels pour le passage à l'an 2000, prenez contact directement avec leur éditeur. Les sites Web des éditeurs de logiciels représentent souvent la meilleure source d'information.
Page 30 Cette communication, ainsi que les informations passées et présentes fournies par IBM sur le passage à l'an 2000 et les produits et services proposés par IBM sont des informations qualifiées de "Year 2000 Readiness Disclosures" en vertu de la loi américaine "Year 2000 Information and Readiness Disclosure Act"...
Page 31: Ergonomie
Ergonomie Aménagement d'un espace de travail garantissant confort et productivité Distance yeux-écran Support lombaire Hauteur du siège Remarque Les composants de votre ordinateur peuvent différer de ceux illustrés ici. Espace de travail Lorsque vous installez votre ordinateur, placez l'écran et le clavier en face de vous. Placez la souris près du clavier pour pouvoir l'utiliser sans changer votre position de travail.
Page 32 Siège • Utilisez une chaise qui offre un support correct pour le dos. Lorsque vous êtes assis, vos pieds doivent reposer à plat sur le sol ou sur un repose-pieds. Écran • Placez l'écran à une distance confortable (la longueur d'un bras environ). •...
Page 33 Clavier • Placez le clavier à une hauteur correcte, pour que votre position de travail soit confortable. • Lorsque vous saisissez des données, adoptez une position détendue ; vos avant-bras doivent être parallèles au sol. Tenez-vous droit et détendez les épaules.
Page 34 xxxiv IBM Personal Computer - Guide de l'utilisateur...
Page 35: Partie 1. Présentation
Partie 1. Présentation Cette partie contient une introduction au Guide de l'utilisateur. Lisez-la pour comprendre comment utiliser ce guide et savoir où trouver des informations complémentaires. Elle contient le chapitre suivant : • "Introduction", à la page 1-1 Ce chapitre explique comment est organisé le présent manuel. Il vous indique également des sources supplémentaires d'informations qui viennent compléter ce manuel.
Page 37: Introduction
Chapitre 1. Introduction Le présent Guide de l'utilisateur contient des informations d'ordre général destinées à tous les utilisateurs d'ordinateur personnel IBM. Une fois l'ordinateur déballé et tous ses composants raccordés, ce guide vous aidera à vous familiariser avec votre équipement et à résoudre les éventuels problèmes que vous pourriez rencontrer. Les sujets abordés dans ce guide vont d'une présentation des principales caractéristiques matérielles jusqu'aux instructions de reconfiguration ou d'extension de l'ordinateur.
Page 38 Partie 2 : Informations sur le support technique Cette partie contient des informations générales vous permettant d'obtenir une assistance technique. • ”HelpWare - Services et assistance”, à la page 2-1 Ce chapitre décrit les offres HelpWare, indique quand vous devez les utiliser et fournit les numéros de téléphone permettant d'obtenir ce service.
Page 39 Partie 4 : Mise à niveau et remplacement du matériel Cette partie contient des informations qui vous aideront à modifier les composants matériels installés en usine sur votre ordinateur ou à en ajouter. Elle contient les chapitres suivants : • ”Préparation en vue d'une mise à niveau”, à la page 7-1 Ce chapitre contient des informations qui vous aideront à...
Page 40 Partie 6 : Informations techniques de référence Cette partie contient des informations techniques utiles pour mettre à niveau le matériel de votre ordinateur ou utiliser un modem. Elle contient les annexes suivantes : • ”Annexe A. Tableaux de spécifications”, à la page A-1 Cette annexe contient des spécifications concernant la mémoire, les adresses, les interruptions, les canaux et les ports.
Page 41: Informations Complémentaires
Informations complémentaires Les publications et la documentation en ligne ci-après contiennent des informations complémentaires concernant votre ordinateur : Livret d'installation. Ce livret contient les instructions de déballage, d'installation et de mise en route de l'ordinateur. Documentation en ligne. L'ordinateur est livré avec plusieurs types de documentation en ligne.
Page 42 IBM Personal Computer - Guide de l'utilisateur...
Page 43: Partie 2. Informations Sur Le Support Technique
Partie 2. Informations sur le support technique Cette partie présente les diverses formes d'assistance et de services proposés par IBM HelpCenter. Elle contient les chapitres suivants : • "HelpWare - Services et assistance", à la page 2-1 Ce chapitre contient des informations détaillées concernant le support et les services IBMHelpWare.
Page 45: Helpware - Services Et Assistance
Chapitre 2. HelpWare - Services et assistance Les informations qui suivent concernant le support et la maintenance ne sont valables que pour les Remarque : machines de types 2196 et 2197. Pour les autres types de machines, reportez-vous aux informations de support et de maintenance fournies avec l'ordinateur.
Page 46: Comment Résoudre Seul Un Incident
Comment résoudre seul un incident ? Vous pouvez parfois résoudre vous-même rapidement les incidents survenant lors de l'utilisation de votre ordinateur. Pour ce faire, nous vous proposons plusieurs sources d'information. Vous pouvez également prendre contact avec IBM pour obtenir une assistance technique. Pour plus de détails sur le type d'assistance proposé...
Page 47: Ibm Update Connector
Logiciels Plusieurs logiciels livrés avec votre Aptiva sont destinés à vous aider à résoudre un éventuel incident ou à trouver la réponse aux questions que vous pouvez vous poser. Diagnostics Votre ordinateur est fourni avec un programme de diagnostic qui permet de déterminer l'origine d'incidents éventuels.
Page 48: Comment Obtenir De L'aide Électroniquement
Comment obtenir de l'aide électroniquement ? Assistance électronique Les différents types d'assistance électronique décrits ci-après sont à votre disposition. Il s'agit de services complets, faciles à utiliser et rapides d'accès, et pour lesquels vous ne devez payer que les frais d'utilisation d'un modem ou d'une ligne téléphonique pour l'accès au Web.
Page 49: Comment Prendre Contact Avec Ibm Pc Helpcenter
Comment prendre contact avec IBM PC HelpCenter ? Assistance téléphonique Il peut arriver qu'un incident survienne et que vous ne puissiez le résoudre. Pour remédier à cette situation, nous mettons à votre disposition plusieurs services décrits ci-après. Toutefois, avant d'appeler IBM PC HelpCenter, reportez-vous aux procédures de résolution des incidents de la section ”Diagramme de résolution rapide des incidents”, à...
Page 50 Support technique logiciel Si, pendant les 30 jours suivant votre acquisition d'un ordinateur IBM, vous avez besoin d'aide sur les logiciels préinstallés ou livrés avec votre ordinateur, des spécialistes vous assisteront pour les installer ou les réinstaller. Ces techniciens s'assureront que le logiciel est correctement installé et s'exécute normalement. Les appels liés à...
Page 51: Avant D'appeler
Avant d'appeler... Les informations découlant des étapes ci-dessous permettront au technicien d'IBM PC HelpCenter de mieux vous aider lorsque vous l'appellerez. Elles permettront également d'accélérer les diagnostics et le temps de réponse aux questions. 1. Enregistrez votre nouvel ordinateur auprès d'IBM à l'aide du programme d'enregistrement préinstallé...
Page 52 Installez-vous devant votre ordinateur lorsque vous demandez une assistance téléphonique. Si votre pays ne figure pas dans la liste ci-dessous, prenez contact avec votre partenaire commercial IBM. Pays Numéro de Horaires téléphone Allemagne 069-6654-9004 10h00 à 13h00 et 14h00 à 19h00 heure locale du lundi au vendredi Australie 13-14-26...
Page 53 Ces services peuvent être facturés. Pour plus de détails, reportez-vous à la section “Comment accéder à des services complémentaires”, à la pag e2-10. HelpWare - Services et assistance...
Page 54: Comment Accéder À Des Services Complémentaires
Comment accéder à des services complémentaires Services complémentaires HelpWare Pendant et après la période de garantie, vous pouvez acquérir d'autres services HelpWare : • assistance à l'installation, la configuration et l'utilisation d'applications sélectionnées ; • utilisation du système d'exploitation ; •...
Page 55 Tarif de base Vous pouvez appeler IBM PC HelpCenter pour acheter le support pour un incident isolé ou des incidents répétés (au Canada, appelez le numéro gratuit indiqué page 2-10). Cette option n'est pas disponible en Australie et en Nouvelle-Zélande. Incident isolé...
Page 56 Pour commander des forfaits supplémentaires • Consultez le tableau de la page 2-8 pour connaître le numéro de téléphone et les horaires pour votre pays • Aux États-Unis et au Canada, indiquez les références suivantes lors de votre appel : Numéro de Numéro de référence référence...
Page 57: Express Maintenance
Chapitre 3. Express Maintenance Aux États-Unis, le service d'échange de pièces “Express Maintenance” permet au personnel IBM HelpCenter de remplacer des éléments matériels sous garantie et de vous les envoyer directement. Ainsi, vous n'avez pas à démonter votre ordinateur, ni à vous rendre chez un agent de service agréé IBM. Certains de ces agents servent de relais pour envoyer votre système vers d'autres centres de réparation.
Page 58 IBM Personal Computer - Guide de l'utilisateur...
Page 59: Partie 3. Vérification Des Paramètres Du Système
Partie 3. Vérification des paramètres du système Cette section contient des informations qui vous aideront à configurer ou reconfigurer les composants matériels et les dispositifs installés en usine sur votre ordinateur. Elle contient les chapitres suivants : • "Mise en route", à la page 4-1 Ce chapitre explique comment régler l'écran et les paramètres de volume de l'ordinateur.
Page 61: Mise En Route
Chapitre 4. Mise en route Une fois installé, l'ordinateur IBM que vous avez acheté est prêt à l'emploi. Vous pouvez toutefois effectuer certains réglages au niveau de l'écran et du volume sonore pour optimiser votre confort et les performances de l'ordinateur. Vous pouvez aussi raccorder votre ordinateur à...
Page 62: Contrôle Des Paramètres De L'écran
Contrôle des paramètres de l'écran Lorsque vous connectez votre écran à l'unité centrale et mettez l'ordinateur sous tension pour la première fois, certains paramètres d'écran sont automatiquement sélectionnés. Selon le type d'écran raccordé, vous pouvez modifier certains paramètres pour optimiser ses performances. Avec Windows 98, vous pouvez personnaliser la résolution d'écran, le nombre de couleurs, la taille de l'écran, et d'autres propriétés encore.
Page 63: Fonction D'économie D'énergie
Fonction d'économie d'énergie La documentation qui accompagne votre écran doit préciser s'il dispose d'une fonction d'économie d'énergie. Cette fonction s'appelle parfois signalisation de la gestion de la consommation (DPMS, Display Power Management Signaling). Lorsque cette fonction est active, l'affichage écran s'efface lorsque vous ne vous servez pas de votre ordinateur pendant une durée donnée.
Page 64 Pour personnaliser vos propriétés d'affichage, procédez comme suit : 1. Cliquez deux fois sur l'icône Poste de travail du bureau. 2. Dans la fenêtre Poste de travail, cliquez deux fois sur le dossier Panneau de configuration. 3. Dans le Panneau de configuration, cliquez deux fois sur l'icône Affichage. 4.
Page 65 Votre ordinateur utilise 4 Mo ou plus de mémoire système comme mémoire vidéo. L'utilitaire de configuration vous permet de sélectionner la quantité de mémoire à utiliser comme mémoire vidéo. Pour plus de détails, reportez-vous au chapitre “Programme de configuration du BIOS”. Conseils pour la sélection des propriétés d'affichage Parmi les options proposées par votre écran, sélectionnez celles qui vous sont les plus confortables pour travailler.
Page 66 Utilisation de l'Aide de Windows pour sélectionner les propriétés d'affichage L'Aide de Windows fournit des instructions permettant de sélectionner les paramètres de configuration de l'écran. Pour ce faire, procédez comme suit : 1. Sur le bureau Windows 98, cliquez sur Démarrer. 2.
Page 67: Réglage Du Volume
Réglage du volume Selon le modèle de votre ordinateur, vous aurez une ou plusieurs possibilités de réglage du volume : • Molette de réglage sur le panneau frontal (modèles équipés de connecteurs audio uniquement) • Logiciel de réglage du volume livré avec votre ordinateur C'est le seul dispositif de réglage du volume des haut-parleurs fournis avec l'ordinateur.
Page 68: Préparation De L'impression
Préparation de l'impression Après avoir connecté votre imprimante à l'ordinateur comme indiqué dans le livret d'installation, vous devez installer le pilote d'imprimante approprié pour votre système d'exploitation. Un pilote d'imprimante est un fichier qui décrit au logiciel les caractéristiques de votre imprimante. Le logiciel utilise ensuite ce fichier pour convertir vos textes et graphiques dans un format compréhensible pour l'imprimante.
Page 69 Il est également possible que votre imprimante dispose d'une émulation qui lui permet d'imprimer comme l'une des imprimantes proposées dans la liste. Pour toute information concernant les émulations, consultez la documentation qui accompagne votre imprimante. Sélectionnez ensuite dans la liste l'une des imprimantes que la vôtre peut émuler. •...
Page 70: Configuration Des Communications
Configuration des communications Si votre ordinateur est équipé d'un modem fax/données, il peut communiquer avec d'autres ordinateurs et télécopieurs. Sur certains ordinateurs IBM, un modem est déjà installé. Toutefois, si votre ordinateur et livré avec un modem, mais que celui-ci n'est pas installé, ouvrez le système et installez d'abord le modem.
Page 71: Configuration Du Logiciel De Communication
Lorsque le modem est en cours d'utilisation, la ligne téléphonique qu'il utilise ne peut pas servir à d'autres dispositifs. Toute interruption sur la ligne dont se sert l'ordinateur interrompt immédiatement les communications. Ne décrochez pas un téléphone branché sur la ligne en cours d'utilisation par le modem. Vous devez également désactiver toute fonction de signal d'appel en service sur votre ligne téléphonique.
Page 72: Configuration De L'ordinateur Pour Une Connexion À Internet
Configuration de l'ordinateur pour une connexion à Internet Si votre ordinateur est équipé d'un modem, vous pouvez vous connecter à Internet. Avant de configurer le logiciel de connexion à Internet, vous devez connecter votre ordinateur à un réseau téléphonique (voir à la section “Configuration des communications”...
Page 73: Réseau Microsoft
Réseau Microsoft Vous pouvez également utiliser un programme Windows 98 pour configurer une connexion d'accès commuté au Réseau Microsoft. Pour devenir membre du Réseau Microsoft, procédez comme suit : 1. Sur le bureau Windows 98, cliquez deux fois sur l'icône Accédez à Internet avec MSN.
Page 74: Utilisation Du Clavier Rapid Access Ii
Utilisation du clavier Rapid Access II Le clavier Rapid Access comporte des touches spéciales qui facilitent l'utilisation de certaines fonctions. Les touches d'accès rapide sont des touches de raccourci qui permettent, par exemple, de lancer un programme, d'ouvrir un fichier ou d'exécuter une fonction spécifique.
Page 75: Fonctions De Gestion De L'alimentation
Chapitre 5. Fonctions de gestion de l'alimentation Votre ordinateur est compatible avec l'interface ACPI (Advance Control Power Interface) et les fonctions APM (Advance power Management) de gestion avancée de l'alimentation. Il passe dans le mode d'économie d'énergie correspondant à l'option de gestion de l'alimentation spécifiée. Vous pouvez définir l'option de gestion de l'alimentation dans le BIOS (Basic Input Output system) via l'utilitaire de configuration ou dans Windows 98.
Page 76: Arrêt Logiciel
Arrêt logiciel Utilisation de la fonction d'arrêt logiciel Pour utiliser l'option d'arrêt logiciel, procédez comme suit : 1. Cliquez sur le bouton Démarrer situé dans l'angle inférieur gauche de l'écran Windows 98. Veillez à sauvegarder votre travail avant de passer à Remarque : l'étape suivante.
Page 77: Mise En Veille Du Système
Mise en veille du système Votre ordinateur prend en charge le mode Veille, qui permet d'activer des fonctions de gestion de l'alimentation. Vous pouvez faire passer le système en mode veille de plusieurs manières : • à l'aide du menu Démarrer de Windows 98 ; •...
Page 78 5. Dans la zone relative aux interrupteurs d'alimentation, localisez celle correspondant à l'opération devant s'exécuter lors de l'utilisation de l'interrupteur d'alimentation, sélectionnez Arrêt ou Mise en veille, puis cliquez sur OK. Après avoir effectué les modifications appropriées, vous pouvez utiliser l'interrupteur d'alimentation pour faire passer l'ordinateur en mode veille en appuyant sur l'interrupteur pendant moins de 4 secondes alors que l'ordinateur est sous tension.
Page 79: Utilisation De La Fonction Gestion De L'alimentation De Windows 98
Utilisation de la fonction Gestion de l'alimentation de Windows 98 Pour gérer l'alimentation, procédez comme suit : 1. Cliquez deux fois sur l'icône Poste de travail. 2. Cliquez deux fois sur l'icône Panneau de configuration. 3. Cliquez deux fois sur l'icône Gestion de l'alimentation. Les options de gestion de l'alimentation s'affichent.
Page 80: Mise En Veille De L'écran
Mise en veille de l'écran Windows 98 offre une fonction d'économie d'énergie pour l'écran. Si votre écran prend cette fonction en charge (vérifiez dans la documentation correspondante), suivez la procédure ci-après pour définir les options d'économie d'énergie de votre écran. 1.
Page 81: Programme De Configuration Du Bios
Chapitre 6. Programme de configuration du BIOS Votre ordinateur IBM a été configuré en usine de manière à être utilisable immédiatement. L'utilitaire de configuration (Configuration/Setup Utility) et le Gestionnaire de périphériques de Windows 98 vous permettent de visualiser les paramètres de configuration de votre ordinateur. Ils permettent également de modifier certains paramètres de configuration.
Page 82: Présentation De L'utilitaire De Configuration
Présentation de l'utilitaire de configuration L'utilitaire de configuration permet de visualiser et de modifier des informations importantes relatives à l'ordinateur et à sa configuration matérielle. Vous serez éventuellement amené à vous servir de cet utilitaire pour procéder à une mise à niveau matérielle ou corriger une erreur de configuration signalée par un message du système.
Page 83 • Options de sécurité • Options de gestion de l'alimentation Certains paramètres de l'utilitaire de configuration ne sont fournis qu'à titre de référence, tels que ceux des menus System Summary et Product Data. Pour plus de détails sur ces menus, reportez-vous à la section “Visualisation des informations sur le système et le produit”, page 6-8.
Page 84: Accès À L'utilitaire De Configuration
Accès à l'utilitaire de configuration Lorsque l'ordinateur est sous tension Pour accéder à l'utilitaire de configuration lorsque l'ordinateur est sous tension, procédez comme suit : 1. Sauvegardez tous les fichiers ouverts et fermez les applications en cours. 2. Cliquez sur le bouton Démarrer du bureau Windows 98. 3.
Page 85: Lorsque L'ordinateur Est Hors Tension
Lorsque l'ordinateur est hors tension Pour accéder à l'utilitaire de configuration lorsque l'ordinateur est hors tension, procédez comme suit : 1. Mettez l'écran sous tension. 2. Mettez l'unité centrale sous tension. 3. Lorsque le logo IBM et le message “Press TAB to show POST screen, F1 to enter SETUP”...
Page 86: Utilisation Des Menus De L'utilitaire De Configuration
Utilisation des menus de l'utilitaire de configuration Le menu principal de l'utilitaire de configuration s'affiche dès que vous avez appuyé sur la touche F1. Menu principal de l'utilitaire de configuration Configuration/Setup Utility Select option: System Summary Product Data Devices and I/O Ports Start Options Date and Time Advanced Setup...
Page 87 Les touches qui permettent de se déplacer dans les menus de l'utilitaire de configurations sont répertoriées ci-après. Touches Fonction ↑ ↓ Utilisez ces touches pour mettre une option en évidence. (Appuyez sur la touche Entrée pour la sélectionner.) ← → Utilisez ces touches pour modifier la valeur d'un paramètre.
Page 88: Visualisation Des Informations Sur Le Système Et Le Produit
Visualisation des informations sur le système et le produit Pour visualiser les informations générales relatives aux éléments matériels de l'ordinateur, sélectionnez l'option System Summary dans le menu principal de l'utilitaire de configuration. Les options de ce menu ne sont pas configurables. Ce menu est automatiquement mis à...
Page 89: Modification Des Paramètres
Modification des paramètres Dans les menus de l'utilitaire de configuration, toutes les informations modifiables figurent entre crochets [ ]. Celles qui ne sont pas entre crochets ne peuvent pas être modifiées. Utilisez les touches de déplacement vers le haut et vers le bas pour mettre les options en évidence et appuyez sur Entrée pour afficher le menu correspondant.
Page 90: Annulation Des Modifications
Annulation des modifications Il peut arriver que vous ayez effectué des modifications de paramètres de configuration que vous ne souhaitez pas conserver. Pour annuler ces modifications, procédez comme suit : 1. Retournez dans le menu principal de l'utilitaire de configuration. 2.
Page 91 Pour sortir de l'utilitaire de configuration en sauvegardant les modifications, procédez comme suit : 1. Dans le menu principal de l'utilitaire de configuration, sélectionnez Save, puis Exit Setup. Appuyez ensuite sur Entrée. 2. Le message "Save to CMOS and EXIT (Y/N)?” s'affiche. Tapez Y et appuyez sur Entrée.
Page 92: Paramètres De Configuration
Paramètres de configuration Devices and I/O Ports Utilisez les options de ce menu pour configurer les unités et les ports d'E-S de l'ordinateur. Diskette Drive A Utilisez ce paramètre pour définir le type d'unité installée en tant qu'unité A. Aucune Aucune unité...
Page 93: Usb Controller
Parallel Port Setup Utilisez ces paramètres pour définir l'adresse du port d'entrée-sortie et le niveau d'IRQ que doit utiliser le port parallèle. Ces paramètres contrôlent également le mode du port parallèle (EPP , ECP , ECP/EPP ou SPP et le paramétrage d'accès direct en mémoire (DMA) d'ECP , le cas échéant).
Page 94: Ide Hdd Block Mode
Votre ordinateur prend en charge cinq modes, numérotés de 0 à 4, qui diffèrent essentiellement du point du vue du rythme. Lorsque vous sélectionnez Auto (mode par défaut), le BIOS sélectionne le meilleur mode disponible pour les quatre éléments de configuration suivants : •...
Page 95: Start Options
Init Display First Utilisez ce paramètre pour spécifier le sous-système vidéo à initialiser en premier. PCI Slot Désigne une carte vidéo dans un emplacement PCI Onboard Désigne un sous-système vidéo de la carte système System Shared Memory Size Utilisez ce paramètre pour indiquer si la sortie vidéo utilise 4 Mo, 8 Mo, 16 Mo, 32 Mo ou 64 Mo de la mémoire système.
Page 96: Startup Sequence
Startup Sequence Ce paramètre détermine les périphériques sur lesquels l'ordinateur tente de lire des données au démarrage. Votre ordinateur peut être lancé à partir de différentes unités, dont l'unité de disque dur, l'unité de disquette et l'unité de CD-ROM. Le programme de démarrage recherche ces unités selon l'ordre défini dans la séquence de démarrage sélectionnée.
Page 97: Boot Up Numlock Status
Quick Power-On Self Test Ce paramètre amène l'ordinateur à effectuer un autotest à la mise sous tension (POST) abrégé. Ce test POST abrégé s'exécute plus rapidement que le POST classique, mais ne vérifie pas aussi scrupuleusement l'ordinateur. Enabled Active un test POST rapide Disabled POST normal Boot Up Floppy Seek...
Page 98: Halt On
Typematic Rate (Chars/Sec) Lorsque la répétition des touches est activée, vous pouvez sélectionner la vitesse à laquelle les touches se répètent. 6 caractères par seconde 8 caractères par seconde 10 caractères par seconde 12 caractères par seconde 15 caractères par seconde 20 caractères par seconde 24 caractères par seconde 30 caractères par seconde...
Page 99: Date And Time
Date and Time Utilisez ce paramètre pour définir la date et l'heure. Advanced Setup Vous pouvez utiliser ces options pour configurer des fonctions matérielles avancées. N'essayez pas de modifier ces paramètres à moins d'avoir de solides connaissances techniques concernant la configuration matérielle d'un ordinateur. Si ces paramètres ne sont pas correctement configurés, l'ordinateur risque de ne pas bien fonctionner.
Page 100: Video Off Option
Video Off Option Ce paramètre configure la fonction de mise hors service de la vidéo pour la gestion de l'alimentation. Always On La fonction vidéo est toujours active. La fonction vidéo est inactive lorsque le système Suspend -> off est en mode Veille. La fonction vidéo est inactive lorsque le système Susp, Stby ->...
Page 101 COM Ports Activity Lorsque ce paramètre a la valeur Activé, toute activité au niveau de l'un des ports COM (ports série ou modem) fait sortir l'ordinateur de l'état hors tension/veille. LPT Ports Activity Lorsque ce paramètre a la valeur Activé, toute activité au niveau du port parallèle fait sortir l'ordinateur de l'état hors tension/veille.
Page 102: Clock Generator Configuration
• IRQ12 (Souris PS/2) • IRQ13 (Coprocesseur) • IRQ14 (Disque dur) • IRQ15 (Réservé) Automatic Power On Utilisez ce paramètre pour définir des méthodes de mise en marche automatique de l'ordinateur : • mise en marche lorsque le modem détecte un appel entrant •...
Page 103: Set Password
Set Password Cette option permet de définir un mot de passe d'accès à l'utilitaire de configuration ou au système. Elle permet également de modifier ou de supprimer ce mot de passe. Lorsque vous définissez un mot de passe d'accès à l'utilitaire de configuration, vous devez fournir ce mot de passe chaque fois que vous voulez accéder à...
Page 104: Utilisation D'autres Utilitaires De Configuration
Utilisation d'autres utilitaires de configuration L'utilitaire de configuration permet de visualiser ou de modifier les paramètres de configuration de la plupart des éléments matériels installés en usine. Toutefois, l'installation d'un nouveau matériel peut nécessiter l'emploi d'autres utilitaires de configuration. Windows 98 intègre un Gestionnaire de périphériques qui vous permet de visualiser ou de modifier les ressources système utilisées par le matériel installé...
Page 105: Partie 4. Mise À Niveau Et Remplacement Du Matériel
Partie 4. Mise à niveau et remplacement du matériel Cette partie contient des informations qui vous aideront à modifier les composants matériels installés en usine sur votre ordinateur ou à en ajouter. Elle contient les chapitres suivants : • "Préparation en vue d'une mise à niveau", à la page 7-1 Ce chapitre contient des informations qui vous aideront à...
Page 107: Préparation En Vue D'une Mise À Niveau
Chapitre 7. Préparation en vue d'une mise à niveau Pour mettre à niveau votre ordinateur, vous pouvez ajouter ou remplacer des cartes, des unités ou certains composants de la carte principale. Si vous prenez le temps d'évaluer votre nouveau matériel et de planifier vos modifications matérielles, la mise à...
Page 108: Évaluation Du Nouveau Matériel
Évaluation du nouveau matériel La documentation fournie avec le nouveau matériel doit contenir des informations concernant les paramètres requis et les instructions d'installation du matériel. Lisez attentivement cette documentation. Si la documentation fait référence aux adresses d'E-S de l'ordinateur, aux IRQ (demandes d'interruption) système ou aux affectation de canal DMA, reportez-vous à...
Page 109: Planification Des Modifications Matérielles
Planification des modifications matérielles Avant de débrancher l'unité centrale, de retirer le carter et de procéder au remplacement ou à l'ajout de matériel, vous devez comprendre comment le nouveau matériel fonctionnera avec le matériel existant. Vous devez également enregistrer vos modifications à mesure que vous avancez dans votre tâche. Avant de commencer, n'oubliez pas de lire la section précédente, “Evaluation du nouveau matériel”...
Page 110: Résolution Des Conflits De Ressources
Résolution des conflits de ressources Utilisation de l'utilitaire de configuration Le BIOS du système détecte automatiquement la plupart des modifications et met à jour les paramètres de configuration du CMOS correspondants. Si la mise à jour des paramètres ne s'effectue pas automatiquement, un message vous rappelle que vous devez le faire manuellement.
Page 111 4. Dans la fenêtre Propriétés du système, cliquez sur l'onglet Gestionnaire de périphériques. 5. Sélectionnez un périphérique, puis cliquez sur le bouton Propriétés. Une fenêtre affiche les propriétés du périphérique sélectionné. 6. Apportez aux paramètres les modifications nécessaires pour éviter tout conflit avec d'autres périphériques.
Page 112: Ouverture De L'unité Centrale
Ouverture de l'unité centrale Lorsque vous ouvrez l'unité centrale, il convient de suivre un certain nombre de consignes de sécurité afin de ne pas endommager l'ordinateur. Précautions à prendre Avant d'ouvrir l'unité centrale, relisez la section “Consignes de sécurité” à la page xvi.
Page 113: Dépose Du Carter
Dépose du carter Pour retirer le carter de l'unité centrale, procédez comme suit : 1. Retirez la vis de fixation du carter située à l'arrière de l'unité centrale. 2. Tenez les deux côtés du carter et faites-le glisser d'environ 1 cm. 3.
Page 114: Intérieur De L'unité Centrale
Intérieur de l'unité centrale Une fois le carter retiré, l'unité centrale se présente comme illustré ci-dessous. Remarque : Reportez-vous à la page suivante pour une description des composants matériels internes de l'unité centrale. L'ordinateur est doté de quatre baies. Une baie pour unité 5,25 pouces et deux pour unités 3,5 pouces.
Page 115 1. Bloc d'alimentation à commutation. Le système est livré avec un bloc d'alimentation à commutation. 2. Emplacements d'extension. La carte principale dispose de trois emplacements d'extension pour l'installation de cartes conformes aux spécifications PCI (Peripheral Component Interconnect). Ces cartes sont communément appelées cartes PCI (seules les cartes PCI extra-plates conviennent).
Page 116 7-10 IBM Personal Computer - Guide de l'utilisateur...
Page 117: Ajout/Suppression De Cartes Et D'unités
Chapitre 8. Ajout/Suppression de cartes et d'unités Avant de manipuler les composants matériels internes de votre unité centrale, lisez les sections suivantes : • “Évaluation du nouveau matériel”, à la page 7-2 Cette section contient des informations importantes relatives aux conflits potentiels au niveau des ressources système.
Page 118: Résolution Des Conflits Avec Les Cartes Installées
Résolution des conflits avec les cartes installées Si votre ordinateur est livré avec une carte modem préinstallée, cette section vous aidera à résoudre certains des conflits qui peuvent survenir entre un nouveau matériel installé et la carte modem. Si, après installation d'un nouveau matériel, le modem ou le nouveau matériel ne fonctionne pas, à...
Page 119 5. Cliquez deux fois sur Modem dans la liste développée. 6. Dans la fenêtre Propriétés du modem, cliquez sur l'onglet Ressources. Si vous avez besoin d'aide pour utiliser le Gestionnaire de périphériques, appuyez sur la touche F1 pour afficher les informations d'aide en ligne. Pour que les modifications effectuées à...
Page 120: Manipulation Des Composants Matériels De L'unité Centrale
Manipulation des composants matériels de l'unité centrale Si vous n'avez encore pas retiré le carter de l'unité centrale, reportez-vous à la section "Consignes de sécurité", à la page xvi, puis à la section “Ouverture de l'unité centrale”, à la page 7-6. Si vous prévoyez d'ajouter une carte et une unité, installez ou retirez l'unité...
Page 121: Ajout Et Retrait De Cartes Et D'unités
Ajout et retrait de cartes et d'unités La carte principale dispose de trois connecteurs pour carte PCI (cartes PCI extra- plates uniquement). Remarque : Pour vous libérer de toute charge d'électricité statique, suivez les consignes de la section “Ouverture de l'unité...
Page 122: Retrait D'une Carte
Retrait d'une carte Pour retirer définitivement le modem préinstallé ou le remplacer par un autre modem, utilisez l'option Ajout/ Remarque : Suppression de programmes du Panneau de configuration Windows afin de supprimer le logiciel du modem. Vous devez supprimer ce logiciel avant de retirer le modem ou d'en installer un autre.
Page 123: Retrait Et Ajout D'unités
Retrait et ajout d'unités Votre ordinateur dispose de quatre baies d'unité pouvant accueillir différents types d'unités. La section “Intérieur de l'unité centrale”, à la page 7-8, décrit les baies d'unité et vous aide à les localiser. Identification des connecteurs de câble d'interface Lorsque vous installez une unité, quel que soit son type, vous devez connecter le câble d'interface (également appelé...
Page 124 Lorsque vous connectez un câble d'interface à l'un de ces connecteurs, vérifiez que la broche 1 (généralement repérée par des bandes ou des points de couleur) de l'extrémité du câble est bien alignée sur la broche 1 du connecteur. Dans votre ordinateur, les connecteurs pour unité IDE et de disquette de la carte principale ainsi que les câbles sont dotés d'axes de guidage qui ne permettent d'insérer le câble que dans un sens.
Page 125 Pour raccorder une seconde unité au connecteur IDE principal, respectez les consignes suivantes : 1. Définissez la seconde unité comme unité secondaire. Reportez-vous aux instructions fournies avec la nouvelle unité. 2. Installez la nouvelle unité et raccordez-la au connecteur de secours du câble raccordé...
Page 126 Retrait de l'unité de disquette Pour retirer ou remplacer l'unité de disquette, procédez comme suit : 1. Débranchez le cordon d'alimentation et le câble d'interface des prises situées à l'arrière de l'unité de disquette. 2. Soulevez le loquet de fixation du plateau de montage de l'unité. 3.
Page 127: Retrait De L'unité De Cd-Rom
Retrait de l'unité de CD-ROM Pour remplacer l'unité de CD-ROM, procédez comme suit : 1. Débranchez le cordon d'alimentation ainsi que les câble audio et d'interface de l'unité de CD-ROM. 2. Soulevez le loquet de fixation du plateau de montage de l'unité de CD-ROM. 3.
Page 128: Retrait De L'unité De Disque Dur
Retrait de l'unité de disque dur Pour remplacer ou retirer l'unité de disque dur, procédez comme suit : 1. Suivez la procédure de retrait de l'unité de CD-ROM. 2. N'oubliez pas de débrancher le cordon d'alimentation et les câbles d'interface de l'unité...
Page 129: Mise À Jour Des Paramètres Cmos Dans L'utilitaire De Configuration
Mise à jour des paramètres CMOS dans l'utilitaire de configuration Lorsque vous ajoutez des cartes PCI, une carte mémoire et des unités IDE, le BIOS (Basic Input/Output System) du système détecte les modifications matérielles et met à jour les paramètres CMOS automatiquement. Lorsque vous ajoutez d'autres types de périphériques, tels qu'une unité...
Page 130 Sélectionnez Devices and I/O Ports dans le menu principal de l'utilitaire de configuration pour vérifier les paramètres d'unité répertoriés à la page 6-2. En général, le BIOS détecte automatiquement l'unité de disque dur et l'unité de CD-ROM lors du test à la mise sous tension (POST) et les affiche à l'écran. IBM Personal Computer - Guide de l'utilisateur 8-14...
Page 131: Ajout Et Remplacement De Composants De La Carte Principale
Chapitre 9. Ajout et remplacement de composants de la carte principale Avant de manipuler les composants matériels de la carte principale, débranchez le système et retirez le carter de l'unité centrale. Avant de retirer le carter ou de manipuler les composants internes, reportez-vous à la section “Consignes de sécurité”...
Page 132: Identification Des Composants De La Carte Principale (Machine De Type 2196)9-2
Identification des composants de la carte principale (machine de type 2196) Si vous prévoyez d'ajouter ou de remplacer des composants matériels, vous devez repérer leur emplacement sur la carte principale. La figure ci-dessous représente la carte principale d'une machine de type 2196. Les éléments indiqués page suivante correspondent aux emplacements numérotés sur la figure.
Page 133 La carte principale, parfois appelée carte mère, est la principale carte de l'unité centrale. Elle prend en charge tout un ensemble d'unités préinstallées ou ajoutées par vous-même. La carte principale illustrée page précédente se compose des éléments suivants : Connecteurs de modules de mémoire (pour barrettes DIMM). Votre carte principale est équipée de deux connecteurs 168 broches pour modules DIMM (Dual lnline Memory Modules).
Page 134: Localisation Des Cavaliers Et Connecteurs De La Carte Principale (Machine De Type 2196)
Localisation des cavaliers et connecteurs de la carte principale (machine de type 2196) La figure ci-après indique l'emplacement des cavaliers et connecteurs de la carte principale. Les cavaliers sont prépositionnés en usine. Ne les déplacez pas. La section ”Fonctions des connecteurs” page A-9 donne la liste des connecteurs et de leurs fonctions.
Page 135: Identification Des Composants De La Carte Principale (Machine De Types 2197 Et 6344)
Identification des composants de la carte principale (machine de types 2197 et 6344) Si vous prévoyez d'ajouter ou de remplacer des composants matériels de votre ordinateur, vous devez repérer leur emplacement sur la carte principale. La figure ci-dessous représente la carte principale d'une machine de type 2197 ou 6344. Les éléments indiqués page suivante correspondent aux emplacements numérotés sur la figure.
Page 136 La carte principale, parfois appelée carte mère, est la principale carte de l'unité centrale. Elle prend en charge tout un ensemble d'unités préinstallées ou ajoutées par vous-même. La carte principale illustrée page précédente se compose des éléments suivants : Connecteurs de modules de mémoire (pour barrettes DIMM). Votre carte principale est équipée de deux connecteurs 168 broches pour modules DIMM (Dual lnline Memory Modules).
Page 137: Localisation Des Cavaliers Et Connecteurs De La Carte Principale (Machine De Types 2197 Et 6344)
Localisation des cavaliers et connecteurs de la carte principale (machine de types 2197 et 6344) La figure ci-après indique l'emplacement des cavaliers et connecteurs de la carte principale. Les cavaliers sont prépositionnés en usine. Ne les déplacez pas. La section “Fonctions des connecteurs”, à la page A-9, donne la liste des connecteurs et de leurs fonctions.
Page 138: Informations Sur Les Cartes, Les Connecteurs Et Les Cavaliers
Informations sur les cartes, les connecteurs et les cavaliers Identification des connecteurs de carte Vous pouvez installer des cartes PCI extra-plates sur les connecteurs de la carte principale. Pour déterminer le type et la taille des cartes que vous pouvez installer sur les connecteurs, aidez-vous du tableau ci-dessous.
Page 139 Les figures ci-dessous montrent comment positionner un cavalier. La position A illustre la fermeture des broches 1-2 et la position B la fermeture des broches 2-3. La broche 1 d'un cavalier est généralement marquée d'une ligne blanche sur le côté. Ajout et remplacement de composants de la carte principale...
Page 140: Extension De La Mémoire Système
Extension de la mémoire système La carte principale est équipée de deux connecteurs pour module mémoire : DIMM 0 et DIMM 1. Ces connecteurs acceptent les modules DIMM (Dual Inline Memory Modules) de mémoire synchrone simple ou double face 3.3V DRAM (SDRAM). Vous pouvez installer jusqu'à...
Page 141: Retrait De Modules De Mémoire
Retrait de modules de mémoire Pour retirer une barrette DIMM, ouvrez les crochets de retenue situés aux extrémités du connecteur pour libérer la barrette. Vérification de la mémoire système Pour visualiser les paramètres de la mémoire système, sélectionnez System Summary dans le menu principal de l'utilitaire de configuration. Ajout et remplacement de composants de la carte principale 9-11...
Page 142: Remplacement De La Pile Du Système
Remplacement de la pile du système Pour remplacer la pile, procédez comme suit : Remarque : Avant de remplacer la pile au lithium, lisez les consignes à la page xvii. 1. Introduisez la lame d'un petit tournevis à lame plate sous le bord du crochet de retenue.
Page 143 Pour réinitialiser la date et l'heure, procédez comme suit : 1. Lancez l'utilitaire de configuration. Reportez-vous à la section ”Accès à l'utilitaire de configuration” page 6-4. 2. Dans le menu principal de l'utilitaire de configuration, sélectionnez "Standard CMOS Setup". 3. Définissez la date et l'heure. 4.
Page 144: Mise À Jour Des Paramètres Cmos Dans L'utilitaire De Configuration
Mise à jour des paramètres CMOS dans l'utilitaire de configuration Lorsque vous ajoutez des composants, tels que des modules de mémoire, à la carte principale, le BIOS (Basic Input/Output System) du système détecte les modifications matérielles et met à jour les paramètres CMOS automatiquement. En revanche, lorsque vous remplacez ou retirez des composants, un message peut vous demander de vérifier si la détection automatique a correctement modifié...
Page 145: Partie 5. Résolution Des Incidents
Partie 5. Résolution des incidents Cette partie contient des informations qui vous aideront à résoudre les incidents liés au matériel, au logiciel et aux fonctions installés en usine sur votre ordinateur. Elle contient le chapitre suivant : • "Diagnostic et résolution des incidents", à la pag e10-1 Ce chapitre donne des informations d'identification et de résolution des incidents, y compris la signification des codes d'erreur.
Page 147: Diagnostic Et Résolution Des Incidents
Chapitre 10. Diagnostic et résolution des incidents Ce chapitre peut vous aider au cas où votre ordinateur cesse de fonctionner ou affiche des messages d'erreur. Il traite des points suivants : • ”Avant de vous alarmer : quelques corrections très simples”, à la page 10-2 Cette section répertorie certains des incidents courants que vous pourriez rencontrer lorsque vous utilisez votre ordinateur.
Page 148: Avant De Vous Alarmer : Quelques Corrections Très Simples
Avant de vous alarmer : quelques corrections très simples Etape 1 Les voyants d'alimentation de l'unité centrale sont-ils allumés ? L'unité centrale et l'écran sont sous tension. Passez à l'étape 2. a. Appuyez sur les interrupteurs d'alimentation de l'unité centrale et de l'écran et vérifiez que les voyants correspondants s'allument.
Page 149 Etape 2 Un signal sonore a-t-il été émis au démarrage de l'unité centrale ? Incident au niveau de l'unité centrale. Recherchez Oui, plusieurs fois le code ou le message d'erreur dans la section ”Codes et messages d'erreur”, à la page10-19, et suivez les instructions indiquées.
Page 150 Etape 3 Y a-t-il quelque chose d'affiché sur l'écran ? L'incident peut provenir de l'unité centrale si : • Un message d'erreur s'affiche. Recherchez le message d'erreur dans la section ”Codes et messages d'erreur”, à la page 10-19, et suivez les instructions indiquées.
Page 151 Etape 3 Y a-t-il quelque chose d'affiché sur l'écran ? (suite) • Si les couleurs affichées ne sont pas correctes, vérifiez la connexion du câble de l'écran (reportez-vous au livret d'installation). Si l'incident persiste, reportez-vous à la section”Résolution des incidents matériels et logiciels”, à la page 10-7 et suivez les instructions.
Page 152: Diagramme De Résolution Rapide Des Incidents
Diagramme de résolution rapide des incidents 10-6 IBM Personal Computer - Guide de l'utilisateur...
Page 153: Résolution Des Incidents Matériels Et Logiciels
Résolution des incidents matériels et logiciels Résolution des incidents matériels Tableau 1 : Incidents matériels Incident Intervention requise Ecran noir (aucun code Si vous avez ajouté des modules de mémoire ou des cartes, d'erreur) ; signal sonore vérifiez que vous les avez installés correctement. Pour plus lors du test à...
Page 154 Tableau 1 : Incidents matériels (suite) Incident Intervention requise L'ordinateur s'arrête sans 1. Si le déplacement de la souris réactive l'ordinateur, avertissement cela signifie qu'il était simplement en veille. 2. Lorsque le voyant d'alimentation de l'ordinateur clignote, cela signifie que l'ordinateur est en veille. Appuyez sur l'interrupteur d'alimentation pour que le système sorte du mode Veille.
Page 155 Tableau 1 : Incidents matériels (suite) Incident Intervention requise Lecture impossible d'une 1. Vérifiez que vous utilisez le type de disquette disquette ou d'un CD approprié. Vérifiez que la disquette est correctement formatée. 2. Vérifiez que vous avez inséré correctement la disquette ou le CD-ROM dans son unité.
Page 156 Tableau 1 : Incidents matériels (suite) Incident Intervention requise Ecriture impossible sur une 1. Vérifiez que vous utilisez le type de disquette disquette approprié. Vérifiez que la disquette est correctement formatée. 2. Vérifiez que la disquette n'est pas protégée contre l'écriture.
Page 157 Tableau 1 : Incidents matériels (suite) Incident Intervention requise Le clavier ne fonctionne 1. Vérifiez la connexion du câble du clavier au niveau du pas ou seules certaines port du clavier (et non du port de la souris), situé à touches fonctionnent l'arrière de l'unité...
Page 158 Tableau 1 : Incidents matériels (suite) Incident Intervention requise La souris ne fonctionne 1. Utilisez un tapis de souris. 2. Vérifiez que l'écran utilisé permet l'emploi de la souris. Certains ne le permettent pas. 3. Vérifiez que le câble de la souris est correctement connecté...
Page 159 Tableau 1 : Incidents matériels (suite) Incident Intervention requise Erreurs au niveau modem/ 1. Vérifiez que le cordon de téléphone est correctement communications connecté (reportez-vous au livret d'installation). 2. Vérifiez le bon fonctionnement de la ligne téléphonique en connectant un poste téléphonique en état de marche à...
Page 160 Tableau 1 : Incidents matériels (suite) Incident Intervention requise Erreur liée à l'imprimante 1. Vérifiez que l'imprimante est sous tension. 2. Vérifiez que le câble de l'imprimante est correctement connecté à l'imprimante et au port parallèle de l'imprimante, situé à l'arrière de l'unité centrale. Le port de l'imprimante est symbolisé...
Page 161: Résolution Des Incidents Logiciels
Résolution des incidents logiciels Tableau 2 : Incidents logiciels Incident Intervention requise L'horloge retarde Le retard de l'horloge est généralement lié aux programmes d'application et non à un incident matériel. Pour résoudre cet incident, procédez comme suit : 1. Sur le bureau Windows, cliquez sur l'icône IBM Update Connector pour obtenir les dernières mises à...
Page 162 Tableau 2 : Incidents logiciels Incident Intervention requise Le paramètre Power Reportez-vous à la section "HelpWare - Services et Switch < 4 sec. du menu assistance", à la page 2-1, pour savoir comment obtenir de Power Management a la l'aide. valeur Power Off et l'ordinateur ne s'éteint pas lorsque vous appuyez sur...
Page 163: Résolution Des Incidents Liés Au Modem
Résolution des incidents liés au modem Votre modem a été conçu pour fonctionner en toute fiabilité et sans incident. Toutefois, en cas de difficulté, les informations de cette section vous aideront à déterminer la source d'un incident et à le résoudre. Si la lecture de cette section ne vous permet pas de résoudre l'incident, contactez IBM PC HelpCenter pour obtenir une assistance technique.
Page 164 Tableau 3 : Incidents liés au modem (suite) Incident Intervention requise Le modem se connecte 1. Vérifiez que tous les paramètres de communication mais aucune donnée ne (débit en bauds, données, bits d'arrêt et de parité) sont s'affiche correctement configurés et identiques aux deux extrémités de la liaison.
Page 165: Codes Et Messages D'erreur
Codes et messages d'erreur Lorsque l'écran affiche un code ou un message d'erreur, recherchez-le dans le tableau ci-dessous, puis effectuez la ou les actions préconisées. Tableau 4 : Codes et messages d'erreur Codes Messages d'erreur Interventions d'erreur Incident au niveau de la pile 1.
Page 166 Tableau 4 : Codes et messages d'erreur (suite) Codes Messages d'erreur Interventions d'erreur Erreur liée à la disquette (80) 1. Réinitialisation impossible du sous- système de disquette. Chargez les paramètres de configuration par défaut. Erreur liée à la (aux) 1. Type de disquette incorrect. Vérifiez la disquette(s) (40) configuration du BIOS.
Page 167 Tableau 4 : Codes et messages d'erreur (suite) Codes Messages d'erreur Interventions d'erreur 1781 Erreur liée au disque dur 1. Chargez les paramètres par défaut asservi principal dans l'utilitaire de configuration. 2. Vérifiez la position du cavalier de l'unité IDE. 3.
Page 168: Programmes De Diagnostic Ibm
Programmes de diagnostic IBM Votre ordinateur est livré avec deux programmes de diagnostics : • PC-Doctor pour Windows : Ce programme de diagnostic pour Windows préinstallé sur votre ordinateur permet de diagnostiquer certains incidents matériels, mais il est plus performant pour le diagnostic d'incidents logiciels. La section ”Lancement de PC-Doctor pour Windows”, à...
Page 169 Lancement de PC-Doctor pour Windows Pour lancer PC-Doctor pour Windows, procédez comme suit : 1. Cliquez sur Démarrer. 2. Sélectionnez Programmes. 3. Sélectionnez PC-Doctor pour Windows. 4. Cliquez sur PC-Doctor pour Windows. Pour plus d'informations sur l'exécution de PC-Doctor pour Windows, reportez-vous à...
Page 170 Pour réinstaller un pilote de périphérique, accédez au dossier INSTALLS sur le CD et choisissez le sous-dossier correspondant au pilote adéquat. Les pilotes peuvent être réinstallés à l'aide de l'une des méthodes suivantes : • Dans le sous-dossier du périphérique adéquat, recherchez un fichier README.TXT ou un autre fichier .TXT.
Page 171: Restauration Des Programmes Et Fichiers Préinstallés
Restauration des programmes et fichiers préinstallés Votre ordinateur IBM est livré avec un certain nombre de fichiers et programmes préinstallés. Si vous supprimez accidentellement un ou plusieurs de ces fichiers ou si l'installation d'un nouveau programme en endommage certains, vous pouvez les restaurer.
Page 172 5. Lorsque le menu principal s'affiche : a. A l'aide des touches de déplacement du curseur, sélectionnez Récupération complète ou Récupération personnalisée. b. Suivez les instructions qui s'affichent et lisez attentivement les messages jusqu'à la fin de la récupération. Une récupération complète reformate le disque dur. Si vous choisissez cette option, toutes les données qui se trouvent sur votre disque seront effacées.
Page 173: Partie 6. Informations Techniques De Référence
Partie 6. Informations techniques de référence Cette partie contient des informations techniques utiles pour mettre à niveau le matériel de votre ordinateur. Elle contient les annexes suivantes : • "Annexe A. Tableaux de spécifications", à la page A-1 Cette annexe contient des spécifications concernant la mémoire, les adresses, les interruptions, les canaux et les ports.
Page 175: Annexe A. Tableaux De Spécifications
Annexe A. Tableaux de spécifications Positionnement des modules de mémoire Ce tableau indique où placer les modules de mémoire DIMM dans les emplacements libellés Banc DIMM 0 et Banc DIMM 1. Pour localiser les emplacements DIMM, reportez-vous à la section ”Identification des composants de la carte principale (machine de type 2196)”, à...
Page 176 Tableau 1 : Positionnement des modules de mémoire (suite) Banc DIMM 0 Banc DIMM 1 Mémoire totale 128 Mo 32 Mo 160 Mo 16 Mo 64 Mo 80 Mo 32 Mo 64 Mo 96 Mo 64 Mo 64 Mo 128 Mo 128 Mo 64 Mo 192 Mo...
Page 177: Tableau De Correspondance De La Mémoire
Tableau de correspondance de la mémoire Ce tableau donne les adresses hexadécimales des zones de la mémoire système. Utilisez ces informations pour les cartes qui nécessitent de définir des zones mémoire. Tableau 2 : Tableau de correspondance de la mémoire Plage d'adresses Description 0~640 ko (000000 ~ 09FFFF)
Page 178 Adresses d'entrée-sortie du système Ce tableau donne les adresses hexadécimales de chacune des fonctions d'entrée- sortie de la carte principale. Utilisez ces informations pour installer une carte qui nécessite de définir des adresses d'entrée-sortie. Tableau 3 : Adresses d'entrée-sortie du système Plage d'adresses Fonction (en hexadécimal)
Page 179: Adresses D'entrée-Sortie Du Système
Tableau 3 : Adresses d'entrée-sortie du système (suite) Plage d'adresses Fonction (en hexadécimal) 3F7-3F7 EIDE principal 3F8-3FF Port asynchrone série 1 0CF8 Registre des adresses de configuration 0CFC Registre des données de configuration 778-77A Port d'imprimante parallèle 1 Tableaux de spécifications...
Page 180: Interruptions Système
Interruptions système Ce tableau donne les IRQ (Interrupt Requests) du système et indique leurs fonctions. Utilisez ces informations pour installer une carte qui nécessite de définir des IRQ. Dans certains cas, le périphérique affiché utilise l'IRQ. Tableau 4 : Interruptions système Niveau d'interruption Fonction...
Page 181: Affectations Des Canaux Dma
Affectations des canaux DMA Ce tableau donne les affectation de canaux de l'accès directe à la mémoire (DMA). Grâce à DMA, les périphériques d'entrée-sortie peuvent transférer des données directement depuis et vers la mémoire. Lorsque vous ajoutez un périphérique d'entrée-sortie qui utilise DMA, vous devrez peut-être sélectionner un canal disponible.
Page 182: Adresses De Port Série
Adresses de port série Les ordinateurs IBM sont livrés avec un port série externe intégré préinstallé. Le connecteur de ce port est situé à l'arrière de l'ordinateur. Vous pouvez utiliser ce port pour connecter une souris série, une imprimante série, ou tout autre périphérique série, et pour transférer des données entre ordinateurs.
Page 183: Fonctions Des Connecteurs
Fonctions des connecteurs Le tableau ci-dessous indique les fonctions spécifiques des connecteurs. Pour une illustration des emplacements des connecteurs, reportez-vous à la section ”Localisation des cavaliers et connecteurs de la carte principale (machine de type 2196)”, à la page 9-4. Tableau 7 : Fonctions des connecteurs Connecteur Fonction...
Page 184 Tableau 7 : Fonctions des connecteurs (suite) Connecteur Fonction Connecteur d'unité de disquette Interrupteur d'alimentation Connecteur d'imprimante, COM 1 et VGA Clavier et souris PS/2 Voyant d'alimentation et du disque dur Connecteur entrée Audio de CD-ROM Connecteur du port de jeux, d'entrée audio, de sortie audio et Connecteur de haut-parleur passif IBM Personal Computer - Guide de l'utilisateur A-10...
Page 185 Le tableau ci-dessous indique les fonctions spécifiques des connecteurs. Pour une illustration des emplacements des connecteurs, reportez-vous à la section ”Localisation des cavaliers et connecteurs de la carte principale (machine de types 2197 et 6344)”, à la page 9-7. Tableau 8 : Fonctions des connecteurs Connecteur Fonction BAT1...
Page 186 Tableau 8 : Fonctions des connecteurs (suite) Connecteur Fonction Connecteur audio du CD-ROM Connecteur de haut-parleur passif Connecteur COM 1 Connecteur d'alimentation ATX USB frontal, entrée audio, sortie audio et réglage du volume KBMS1 Connecteur clavier et souris PS/2 Connecteur VGA IBM Personal Computer - Guide de l'utilisateur A-12...
Page 187: Annexe B. Informations Relatives Au Modem
Annexe B. Informations relatives au modem Caractéristiques du modem Couplé à un réseau téléphonique, un modem permet à un ordinateur de communiquer avec d'autres ordinateurs, télécopieurs ou téléphones. Pour plus de détails concernant la connexion de votre modem à un réseau téléphonique, reportez-vous à...
Page 188 Le modem éventuellement fourni avec l'ordinateur est un modem V.90 bps. Il est capable de transférer des données et d'émettre des télécopies à grande vitesse. Ce modem est conforme aux normes suivantes : • V.90 • K56 Flex • V.34 (33600 bps) •...
Page 189: Utilisation Du Modem
Utilisation du modem Le logiciel de communication livré avec l'ordinateur permet d'effectuer avec le modem des tâches courantes, telles que la numérotation, le transfert de fichiers et la transmission de télécopies. Pour plus de détails concernant la configuration du logiciel de communication, reportez-vous à la section Voir “Configuration du logiciel de communication”, à...
Page 190: Désactivation Du Signal D'appel
Si votre modem ne fait pas office de répondeur, désactivez la fonction de réponse automatique lorsque vous n'utilisez pas le modem. Sinon, vos correspondants seront accueillis par le son de la porteuse. Pour désactiver la fonction de réponse automatique, utilisez la commande ATS0=0. Avec certains logiciels de communication, vous devez sélectionner l'option "Auto Answer On"...
Page 191 Le signal d'appel est désactivé uniquement pour la durée de l'appel en cours du modem et seulement du côté appelant. Pour les appels entrants, il peut être utile d'augmenter la valeur du registre S10. Pour plus de détails sur les registres S, reportez-vous à...
Page 192: Commandes Du Modem
Commandes du modem Cette section fournit des informations concernant les commandes permettant de faire fonctionner le modem à l'aide de chaînes de commande AT saisies sur la ligne de commande DOS. Exécution de commandes A la mise sous tension, le modem est en mode commande et prêt à recevoir et à exécuter des commandes AT.
Page 193: Commandes At
Commandes AT Tableau 1 : Commandes AT Commande Fonction Répond à un appel entrant Répète la dernière commande donnée. Remarque : Ne doit être ni précédée de AT ni suivie de Entrée 0-9, A-D, # et * L = renumérotation du dernier numéro P = numérotation décimale T = numérotation par multifréquences W = attendre seconde tonalité...
Page 194 Tableau 1 : Commandes AT (suite) Commande Fonction Test de la mémoire morte (ROM) ID de microcode et de périphérique Volume des graves du haut-parleur Volume des graves du haut-parleur Volume des médiums du haut-parleur Volume des aigus du haut-parleur Haut-parleur toujours hors fonction Haut-parleur en fonction jusqu'à...
Page 195 Tableau 1 : Commandes AT (suite) Commande Fonction Identique à X0 plus toutes les réponses/numérotations secrètes CONNECT Identique à X1 plus détection de la numérotation par multifréquences Identique à X1 plus détection de signal occupé/numérotation secrète Toutes les réponses et détection de la numérotation par multifréquences et du signal occupé...
Page 196: Détails Sur Les Commandes +Ms
Détails sur les commandes +MS Tableau 2 : Détails sur les commandes +MS +MS=<porteuse>,<auto-mode>,<débit min de transmission>,<débit max de transmis- sion>,<débit min de réception>,<débit max de réception> <porteuse>= B103 pour Bell 103 (300 bps) B212 pour Bell 212 (1200 bps) V21 pour V.21 (300 bps) V22 pour V.22 (1200 bps) V22B pour V.22bis (1200 à...
Page 197: Commandes At Étendues
Commandes AT étendues Tableau 3 : Commandes AT étendues Commande Fonction &C0 Détection de porteuse toujours active &C1 Active la détection de porteuse en présence de la porteuse éloignée &D0 Signal TDP ignoré &D1 Retour du modem en mode commande après bascule TDP &D2 Le modem raccroche et repasse en mode commande après bascule TDP &F...
Page 198: Commandes V.42Bis
Commandes V.42bis Tableau 4 : Commandes V.42bis Commande Fonction +IFC = 0,0 Désactive le contrôle du débit +IFC = 2,2 Active le contrôle du débit matériel DPE-PAE (mode données par défaut) +IFC = 1,1 Active le contrôle du débit logiciel XON/OFF +DS = 0,0,2048,32 Désactivation de la compression de données +DS =3,0,2048,32...
Page 199: Codes De Réponse Du Modem
Codes de réponse du modem Le tableau ci-dessous répertorie les codes de base que le modem envoie à l'ordinateur en réponse aux commandes entrées. Ils sont appelés codes de réponses. Tableau 5 : Codes de réponse de base Code Message Signification numérique Commande transmise sans erreur...
Page 200: Registres S
Registres S Les Registres S sont des zones de stockage d'informations internes au modem. Le jeu de commandes AT utilise les Registres S pour configurer les options du modem. Certains Registres S ont des paramètres par défaut, qui conviennent généralement pour des opérations classiques.
Page 201 Le tableau ci-dessous répertorie les registres S. Tableau 6 : Registres S Registre Fonction Plage/unités défaut Sonnerie de réponse 0 à 255 sonneries automatique Compteur de sonneries 0 à 255 sonneries Caractère de code 0 à 255 ASCII d'échappement Caractère de retour chariot 0 à...
Page 202 IBM Personal Computer - Guide de l'utilisateur B-16...
Page 203: Annexe C. Terminologie Liée Aux Écrans
Annexe C. Terminologie liée aux écrans La documentation fournie avec l'écran et les informations de ce chapitre contiennent quelques termes techniques. Si vous modifiez les paramètres de votre écran, reportez-vous au tableau ci-dessous pour connaître la signification de certains des termes employés pour décrire les écrans. Tableau 1 : Définitions et termes liés aux écrans Terme Définition...
Page 204 IBM Personal Computer - Guide de l'utilisateur...
Page 205: Annexe D. Garantie
Annexe D. Garantie Les informations qui suivent concernant la garantie ne sont valables que pour les machines de Remarque : types 2196 et 2197. Pour les autres types de machines, reportez-vous aux informations de garantie fournies avec l'ordinateur. Déclarations de garantie Les déclarations de garantie sont composées de deux parties distinctes : Section 1 et Section 2.
Page 206: Garantie Limitée Pour Le Canada, Les Etats-Unis Et Porto Rico (Section 1 - Dispositions Générales
Garantie limitée pour le Canada, les Etats-Unis et Porto Rico (Section 1 - Dispositions générales) Le présent contrat comporte deux sections, Dispositions générales et Dispositions nationales particulières. Les dispositions de la seconde partie peuvent remplacer ou modifier celles de la première. La garantie fournie par IBM au titre de la présente Garantie limitée s’applique uniquement aux machines achetées auprès d’IBM ou d’un intermédiaire agréé...
Page 207 Si une Machine ne fonctionne pas comme le prévoit la garantie pendant la période couverte par celle-ci et si IBM ou votre intermédiaire se trouvait dans l’incapacité 1) de la réparer ou 2) de la remplacer par une Machine présentant au moins des fonctions équivalentes, vous pouvez retourner la Machine au lieu d’achat, et votre argent vous sera remboursé.
Page 208 IBM ou votre intermédiaire offre certains types de service de réparation ou de remplacement, suivant le cas, sur place ou dans un centre de service afin de conserver ou de remettre les Machines en bon état de façon qu’elles soient conformes à...
Page 209 3. le cas échéant, avant toute opération de maintenance, a. respecter les procédures d’identification et d’analyse d’incident, et de demande de service, fournies par IBM ou votre intermédiaire, b. sauvegarder tous les programmes, fichiers de données et tous les fonds contenus dans la Machine, c.
Page 210 2. du montant de tout autre dommage réel et direct, à la plus élevée des deux sommes suivantes 100 0000 $US (ou sa contre-valeur en monnaie locale) ou le prix (douze mois de redevances en cas de redevances périodiques) pour la Machine faisant l’objet de la réclamation.
Page 211 Déclaration de garantie pour tous les pays, à l’exception du Canada, des Etats-Unis, de Porto Rico et de la Turquie (Section 1 - Dispositions générales) Le présent contrat comporte deux sections, Dispositions générales et Dispositions nationales particulières. Les dispositions de la seconde partie peuvent remplacer ou modifier celles de la première.
Page 212 Au cours de la période de garantie, IBM ou votre revendeur, s’il a reçu une autorisation d’IBM, fournira et assurera le remplacement et/ ou la réparation de la Machine sans frais supplémentaires, et effectuera et installera toute modification technique applicable à ladite Machine. Si une Machine ne fonctionne pas comme le prévoit la garantie pendant la période couverte par celle-ci et si IBM ou votre revendeur se trouvait dans l’incapacité...
Page 213 Service prévu par la garantie : Pour bénéficier du service prévu par la garantie concernant la Machine, prenez contact avec votre revendeur ou IBM. Vous devrez peut-être présenter une preuve d’achat. IBM ou votre revendeur offre certains types de réparation ou de remplacement, suivant le cas, sur place ou dans un centre de service où...
Page 214 3. le cas échéant, avant toute opération de maintenance, a. respecter les procédures d’identification et d’analyse d’incident, et de demande de service, fournies par IBM ou votre revendeur, b. sauvegarder tous les programmes, fichiers de données et toutes les ressources contenus dans la Machine, c.
Page 215 2. pour tout autre dommage réel et direct, à la plus élevée des deux sommes suivantes : 100 000 dollars US (ou sa contre-valeur en monnaie locale) ou le prix (douze mois de redevance en cas de redevances périodiques) de la Machine faisant l’objet de la réclamation.
Page 216 Conditions spécifiques aux différents pays (Section 2 - Dispositions nationales particulières) ASIE/PACIFIQUE AUSTRALIE Garantie IBM pour les Machines : Le paragraphe suivant est ajouté à cet article : Les garanties mentionnées dans cet article s’ajoutent aux droits qui vous sont conférés par l’accord Trade Practices Act 1974 ou une autre législation et sont uniquement limitées à...
Page 217 INDE Limitation de responsabilité : Les alinéas suivants remplacent les alinéas 1 et 2 de cet article : 1. aux dommages corporels (y compris le décès) ou aux dommages causes aux biens matériels, immobiliers et mobiliers qui résultent de sa négligence 2.
Page 218 Service prévu par la garantie Si vous avez acheté une Machine IBM en Allemagne, en Autriche, en Belgique, au Danemark, en Espagne, en Estonie, en Finlande, en France, en Grèce, en Irlande, en Islande, en Italie, en Lettonie, en Lituanie, au Luxembourg, en Norvège, aux Pays-Bas, au Portugal, au Royaume- Uni, en Suède ou en Suisse, vous pouvez obtenir le service prévu par la garantie de cette Machine dans n’importe lequel de ces pays, soit auprès (1) d’un revendeur IBM agréé, soit auprès (2) d’IBM.
Page 219 ALLEMAGNE Garantie IBM pour les Machines : La phrase suivante remplace la première phrase du premier paragraphe de cet article : La garantie d’une Machine IBM couvre les fonctionnalités de la machine dans des conditions normales d’utilisation et la conformité de la Machine à ses spécifications. Les paragraphes suivants sont ajoutés à...
Page 220 IRLANDE Portée de la garantie : La phrase suivante est ajoutée à cet article : Sauf condition expresse stipulée dans les présentes dispositions, toutes les conditions statutaires, y compris toute garantie implicite, mais sans préjudice aux généralités spécifiées dans les garanties mentionnées ci-dessus découlant de l’accord Sale of Goods Act 1893 ou Sale of Goods and Supply of Services Act 1980, sont exclues.
Page 221 Le paragraphe suivant remplace le deuxième paragraphe de cet article : En l’absence d’obligations légales impératives, IBM et votre revendeur ne sont pas responsables : (alinéas 1 et 2 non modifiés) 3) des dommages indirects, même si IBM ou votre revendeur a eu connaissance de la possibilité de tels dommages. AFRIQUE DU SUD, NAMIBIE, BOTSWANA, LESOTHO ET SWAZILAND Limitation de responsabilité...
Page 222 Applicabilité des fournisseurs et des revendeurs (non modifiée). La phrase suivante est ajoutée à la fin de cet article : Dans le cas d’une faute contractuelle ou non, la responsabilité totale d’IBM et votre unique recours vis à vis d’un manquement se limiteront aux dommages. AMERIQUE DU NORD CANADA Service prévit par la garantie : La phrase suivante est ajoutée à...
Page 223: Index
Index visualisation 6-8 menu principal 6-6 adresses d'entrée-sortie A-4 paramètres Adresses de port série A-8 annulation des modifications 6-10 aide en ligne modification 6-9 documentation en ligne 2-2 paramètres par défaut documentation imprimée 2-2 chargement 6-9 logiciels 2-3 conflits 7-2 aide rapide connecteurs SIMM téléphone 2-1...
Page 224 erreur d'imprimante 10-14 formatage impossible de la disquette gestion de l'alimentation 10-10 arrêt logiciel 5-2 impossible de saisir le mot de passe mise en veille de l'écran 5-6 10-8 mise en veille du système 5-3 la souris ne fonctionne pas 10-12 Gestionnaire de périphériques le clavier ne fonctionne pas 10-11 de Windows 95 7-4...
Page 225 Ouverture 7-6 unité centrale composants 7-8 dépose du carter 7-7, 7-8 descriptions des composants 7-8 palette de couleurs 4-4 ouverture 7-6 pile précautions 7-6 consignes de sécurité xx unité de CD-ROM remplacement 9-11 connecteurs 8-7 pilote d'imprimante 4-8 unité de disque ajout et retrait 8-7 câble d'interface 8-7 regulatory notices...
Page 226 IBM Personal Computer - Guide de l'utilisateur...

This manual is also suitable for:

Netvista a20 Aptiva 2196 2197 6344

IBM PC 300 Manual De L'utilisateur

Avis Aux Lecteurs Canadiens

Remarques

Partie 1. Présentation

Introduction

Partie 2. Informations Sur Le Support Technique

Helpware - Services Et Assistance

Express Maintenance

Partie 3. Vérification des Paramètres du Système

Mise en Route

Fonctions de Gestion de L'alimentation

Programme de Configuration du BIOS

IBM Personal Computer - Guide de L'utilisateur

Partie 4. Mise À Niveau Et Remplacement du Matériel

Préparation en Vue D'une Mise À Niveau

Ajout/Suppression de Cartes Et D'unités

Ajout Et Remplacement de Composants de la Carte Principale

Partie 5. Résolution des Incidents

Diagnostic Et Résolution des Incidents

Partie 6. Informations Techniques de Référence

Annexe A. Tableaux de Spécifications

Annexe B. Informations Relatives Au Modem

Annexe C. Terminologie Liée Aux Écrans

Annexe D. Garantie

Quick Links

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for IBM PC 300

Summary of Contents for IBM PC 300
