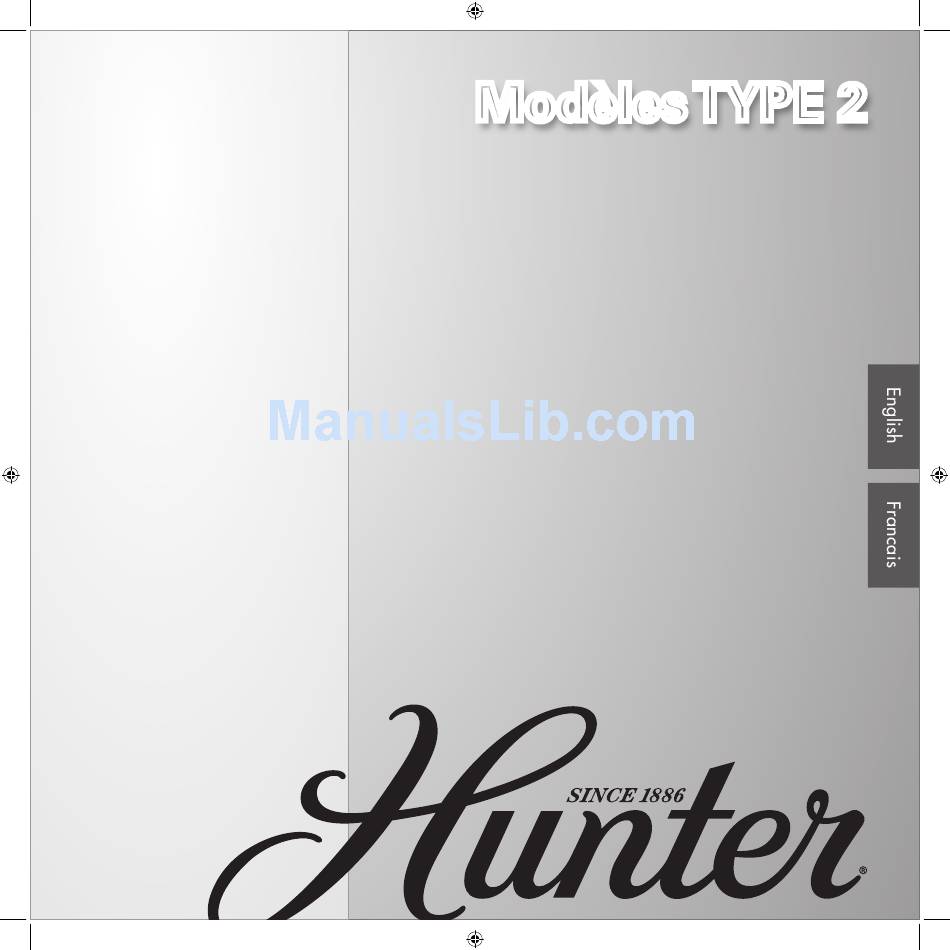

  • Page 1 Pour référence, veuillez joindre votre reçu ou un copie de votre recu à ce manuel. Manuel D’installation et Mode D’empoli __________________________________________ Nom de modèle __________________________________________ No de modèle __________________________________________ Date d’achat __________________________________________ Lieu d’achat Form# 42679-05 20110119 ©2011 Hunter Fan Co.

  • Page 2: Table Of Contents

    Avant de monter votre ventilateur, enregistrez l’information de la boîte et de la fiche signalétique Hunter (située au dessus du boîtier du moteur du ventilateur) pour vos dossiers et l’assistance à la garantie.
  • Page 3 Hunter. Si vous n’êtes pas en mesure de cocher toutes les cases, choisissez une autre emplacement tel que décrit sur cette page.
  • Page 4 Pour les instructions d’installation de votre ventilateur de plafond, reportez-vous n’êtes pas familier avec les notions au manuel du ventilateur et continuez avec l’étape 2 • Installer la plaque de plafond. de fi lage, retenez les services d’un électricien qualifi é. 42679-05 • 01-19-2011 • Hunter Fan Company...
  • Page 5 La fixation et Installer’ s Choice® Entretoise Le système de fixation breveté 3 positions de Hunter vous offre le maximum de souplesse et de facilité pour votre installation. Vous pouvez choisir une des trois manières pour installer votre ventilateur Hunter selon la hauteur du plafond et votre préférence : Fixations à...

  • Page 6: Généralités

    • Percer des trous et poser des vis à bois. • Identifier et connecter les fils électriques. • Soulever 22,5 kg. Si vous avez besoin d’aide pour installer ce ventilateur, votre revendeur Hunter peut vous indiquer un installateur ou un électricien autorisé. Rassembler les outils Vous aurez besoin des outils suivants pour monter le ventilateur : •...

  • Page 7: Installation De La Plaque De Plafond

    Serrer les vis dans les avant-trous de 3,6 mm (9/64 po); ne pas mettre de lubrifiant sur les vis. Ne pas trop serrer. Plaque de plafond Rondelle plate Vis à bois de 3 po Étapes 2-3 à 2-6 (76,2 mm) 42679-05 • 01-19-2011 • Hunter Fan Company...

  • Page 8: Assemblage Et Suspension Du

    Adaptateur 3-7. Soulever le ventilateur et aligner les fentes du pavillon avec les crochets de la plaque de plafond. Rondelle 3-8. Placer les fentes au dessus des crochets pour suspendre le ventilateur. encastrée 42679-05 • 01-19-2011 • Hunter Fan Company...

  • Page 9: Fixation Du Ventilateur À Un Système De

    4-7. Enrouler l’excédent de câble. 4-8. Revenir au ventilateur pour compléter son câblage. Étape 4-1 Étapes 4-6 à 4-7 Étapes 4-2 à 4-3 3mm (1/8") Étapes 4-4 à 4-5 Entretoise Boîte de Câble sortie Plafond tressé 42679-05 • 01-19-2011 • Hunter Fan Company...

  • Page 10: Câblage Du Ventilateur

    5-7. Séparer les fils, les fils mis à la terre d’un côté de la boîte de sortie et les fils non mis à la terre de l’autre côté. 42679-05 • 01-19-2011 • Hunter Fan Company...

  • Page 11: Pose Du Pavillon Et De L'anneau De Garniture Du Pavillon

    Les languettes vont s’infléchir, dégageant l’anneau de garniture du pavillon. Vis de pavillon 42679-05 • 01-19-2011 • Hunter Fan Company...

  • Page 12: Montage Des Pales

    7 • Montage des pales Les ventilateurs Hunter utilisent plusieurs styles de fers de pale (ferrures qui fixent la pale au ventilateur). 7-1. Les pales de votre ventilateur peuvent être serties d’oeillets. Dans ce cas, Étape 7-1 (Détail) les insérer à la main dans les trous des pales.

  • Page 13: Compléter Votre Installation Avec Ou

    8 • Compléter votre installation avec ou sans luminaire Votre ventilateur Hunter est livré avec un luminaire intégré, un capuchon optionnel de boîtier de commutateur et un bouchon. Ceci vous donne le choix d’installer le ventilateur avec OU sans le luminaire inclus. Les étapes suivantes vous dirige que vous installiez ou non un luminaire.
  • Page 14 équipé d’un dispositif qui réduit l’émission de lumière. Dépasser la limite d’intensité indiquée sur l’étiquette d’intensité MAX collée sur la douille pourrait avoir pour résultat un risque d’incendie ou un mauvais fonctionnement. Abat-jour Étapes 8-8 à 8-10 42679-05 • 01-19-2011 • Hunter Fan Company...

  • Page 15: Ventilateur

    Poser et serrer les deux ventilateur vis que vous avez retirées auparavant de l’ancien boîtier de commutateur. 8-20. Placer soigneusement les condensateurs dans le boîtier de commutateur. 8-21. Poursuivre avec l’étape 8-6 42679-05 • 01-19-2011 • Hunter Fan Company...
  • Page 16 Pour changer la direction du débit d’air Arrêter le ventilateur et attendre son arrêt complet. Faire glisser le commutateur d’inversion dans le sens opposé. Redémarrer le ventilateur. Commutateur d’inversion. Commutateur d’inversion 42679-05 • 01-19-2011 • Hunter Fan Company...

  • Page 17: Dépannage

    à intensité. Si vous avez besoin de pièces ou d’aide, appelez 866-268-1936 ou consultez notre site web au http://www.hunterfan.com. Hunter Fan Company 7130 Goodlett Farms Pkwy. #400 Memphis, Tennessee 38016 42679-05 • 01-19-2011 • Hunter Fan Company...
