Insignia NS-42E480A13 Manual D'installation Rapide

Téléviseur à DEL de 42 po, 1080p Téléviseur à DEL de 42 po, 1080p

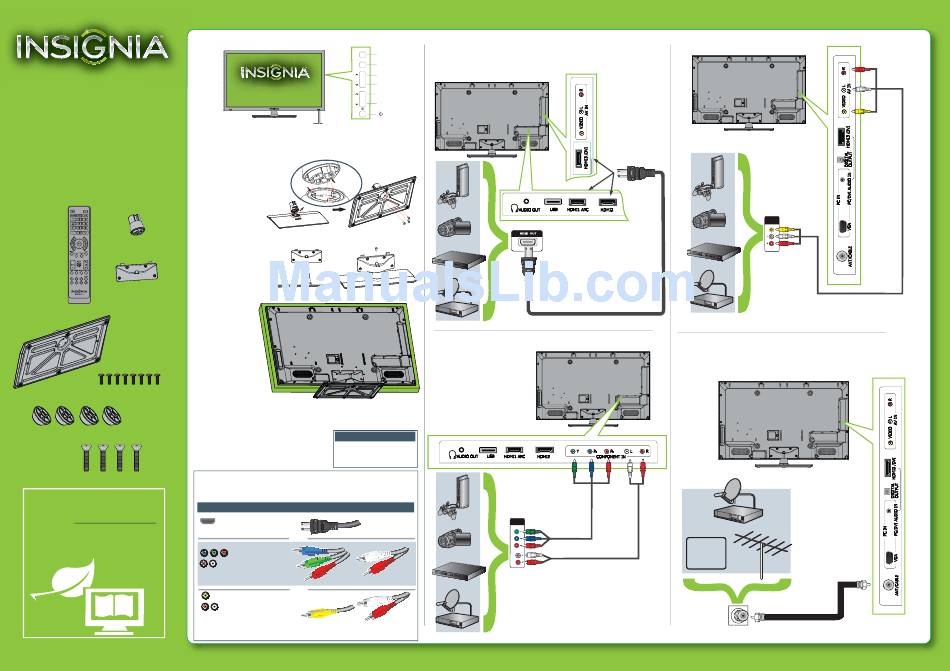

GUIDE D'INSTALLATION
RAPIDE
NS-42E480A13
Merci
d'avoir acheté ce téléviseur Insignia de qualité.
Nous espérons que vous apprécierez la qualité et la
fiabilité de ce produit pendant plusieurs années.
_______________________________
Axe du socle
+
Télécommande
avec 2 piles de Couvercle du socle
type AAA
Base de montage
Vis M5 (longueur de 12 mm) (8)
Entretoise (4)
Vis-entretoises M6 (longueur de 25 mm) (4)
NOUS SOMMES POUR L'ÉCOLOGIE!
Le Guide de l'utilisateur n'est pas livré avec
l'appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans
le champ Product Search (Recherche du
produit), puis cliquez sur Search (Recherche).
Face avant avant vant vant
MENU
INPUT
VOLUME
CHANNEL
Capteur de télécommande Témoin de marche-arrêt
Installation du socle
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des
rayures et des dégâts matériels.
2 Aligner l'avant de l'axe du socle avec
l'avant de la base, puis l'insérer dans
la base en s'assurant que la
cannelure de l'axe du socle est
Rainure
Nervure
alignée avec la nervure de la base.
Fixer l'axe du socle à la base à l'aide
des trois vis M5 x 12 mm (fournies).
Couvercle du socle
3 Aligner le couvercle du socle avec
l'axe du socle, puis le fixer à l'axe du
socle à l'aide d'une vis M5 x 12 mm
(fournie). Vérifier que la partie
inférieure du couvercle du socle est
au ras du dessus de l'axe du socle.
Axe du socle
Face arrière
4 Fixer le couvercle du socle à
l'écran du téléviseur à l'aide
de quatre vis M5 x 12 mm
(fournies).
Installation d'un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures et
des dégâts matériels.
2 Insérer les 4 entretoises (fournies) dans les trous de montage des vis
Avertissement
du support au dos du téléviseur, puis fixer le support de montage
mural au téléviseur à l'aide de quatre vis M6 x 25 (fournies) ou les
Un montage mural de cet appareil
vis/entretoises fournies avec le support de montage mural. Afin
ne peut se faire qu'avec un support
d'accrocher le téléviseur correctement, consulter les instructions
fournies avec le support de montage mural pour la configuration de montage mural homologué UL.
des vis et rondelles.
Identification des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques.
Pour une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion
disponible.
Type de connexion Connecteur de câble
Qualité vidéo
HDMI (vidéo/audio) Optimale :
OU
Meilleur
Vidéo à composantes
et audio analogique
OU
Bonne
Vidéo composite et
audio analogique
Il est possible d'utiliser la prise HDMI 3/DVI pour connecter un périphérique DVI au téléviseur. Il
faut toutefois utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la
prise du périphérique DVI.
Connexion d'un lecteur DVD ou Blu-ray, d'un
récepteur câble ou satellite, d'un caméscope ou
MENU
d'une console de jeux vidéo
INPUT
Utilisation d'un câble HDMI (optimale)
VOLUME +
VOLUME-
CHANNEL V
CHANNEL V
Remarque : Câble non fourni.
Utilisation de câbles à composantes (meilleure)
AUDIO/VIDEO
OUT
Remarque : Les câbles ne sont pas inclus.
Utilisation d'un câble composite (bonne)
AUDIO/VIDEO
OUT
Remarque : Câble non fourni.
Connexion à la prise murale de l'antenne ou du câble
Connecter un câble coaxial à la prise d'antenne/câble (ANT/CABLE) au dos du
téléviseur et à la prise murale de l'antenne ou du câble.
CÂBLE
Remarque : Câble non fourni.
