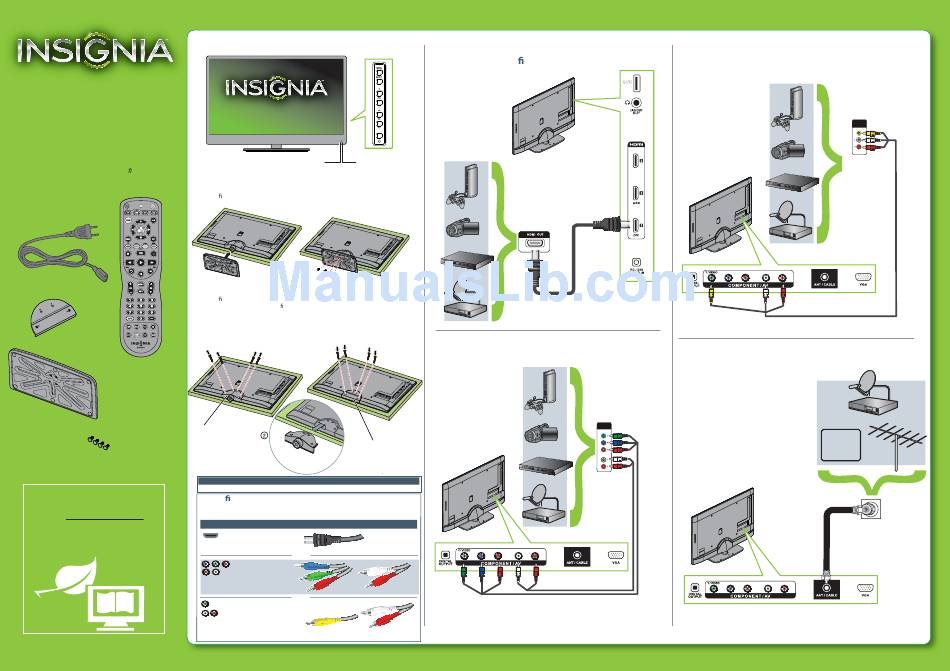

Insignia NS-42E470A13 Guía De Instalación Rápida

HDTV LED 1080p de 42 pulg.
GUÍA DE INSTALACIÓN
RÁPIDA
NS-42E470A13
Gracias
por su compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y abilidad de este
producto por muchos años.
_______________________________
Cable de
alimentación
Cubierta de la base
Control remoto
y pilas (2 AA)
Base para
televisor
Tornillos M4 de 12 mm (4)
¡NUESTRA PRIORIDAD, LA ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga
clic en Support & Service (Asistencia y servicio),
ingrese el número de su modelo en el campo
Product Search (Búsqueda de producto) y haga
clic en Search (Búsqueda).
Vista frontal
Indicador de Sensor del control
encendido
remoto
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
super cie acolchonada y limpia para protegerlo de daños y rayones.
2 Sujete la base a su columna en el televisor con los cuatro tornillos suministrados.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
super cie acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los cuatro tornillos que jan la columna de la base y remueva la base.
3 Asegure la cubierta para base a la parte posterior de su televisor usando los cuatro tornillos que
usted quitó.
4 Fije el soporte de montaje en pared a su televisor usando los agujeros de montaje en
la parte posterior de su televisor. Vea las instrucciones que vienen con el soporte de
montaje en pared para la información de cómo colgar correctamente su televisor.
Columna de la base
Cubierta de la base
Advertencia
Este aparato está diseñado para ser soportado por un soporte de montaje en pared
Identi cación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para
obtener el video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Tipo de conexión Conector del cable
Calidad de video
HDMI video/audio Óptima
O
Mejor
Video de componentes
y audio analógico
O
Buena
Video compuesto y
audio analógico
Se puede usar la toma HDMI 1 para conectar un equipo con DVI a su televisor. Necesitará usar
un adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del equipo con DVI.
Conexión de un reproductor de DVD o de DVD
Blu-ray, un decodi cador de cable, un receptor
de satélite, una videocámara
o consola de videojuegos.
Usando un cable de HDMI (óptima)
Nota: no se suministra el cable.
Usando cables de componentes (mejor)
listado por UL.
Y / VIDEO
P P L R
B R
Nota: no se suministran los cables.
Usando un cable compuesto (buena)
Y / VIDEO
P P L
B R
Conecte el conector
amarillo a la toma verde
Y/VIDEO.
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte
posterior de su televisor y a la toma de pared de antena/TV por cable.
COMPONENT
OUT
Y / VIDEO
P P L
B R
Nota: no se suministra el cable.
AUDIO/VIDEO
OUT
R
Nota: no se suministra el cable.
CABLE
R
