Samsung MR1031WB Installation Instructions

INSTALLATION INSTRUCTIONS

CAUTION
THIS OVEN WAS MANUFACTURED FOR USE IN A RECREATIONAL
VEHICLE AND MANUFACTURED HOME.
THIS OVEN REQUIRES INSTALLATION INTO A CABINET STRUCTURE ONLY.
THIS OVEN IS NOT DESIGNED FOR USE IN NON-CABINET INSTALLATIONS OR
FREESTANDING APPLICATIONS ADJACENT TO (WITHIN 2 FEET OF) ANY GAS OR
ELECTRIC RANGE, COOKTOP, OR OVEN.
PLUG THE THREE-PRONG POWER CORD INTO A PROPERLY GROUNDED
OUTLET, 120V, 60Hz
SCREW
(Trim to outcase)
SCREW
(Trim to outcase)

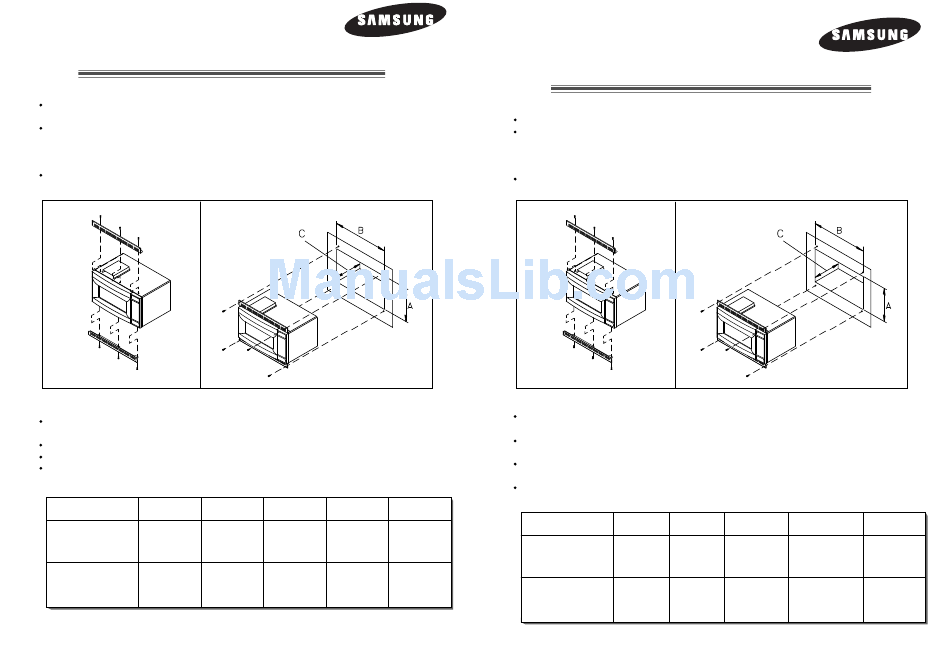

(Fig. 1)
OVEN INSTALLATION
ALIGN THE SCREW HOLES ON UPPER AND LOWER TRIMS TO THE HOLES
ON THE TOP ENCLOSURE AND BOTTOM ENCLOSURE AND SECURE SCREWS. (Fig. 1)
PLUG POWER CORD INTO RECEPTACLE, AND SLIDE OVEN INTO CABINET.
SECURE OVEN TO CABINET THROUGH HOLES IN UPPER AND LOWER TRIMS. (Fig. 2)
OVEN FEET MUST SIT ON CABINET FLOOR OR SUPPORT RUNNERS THAT ARE
FLUSH WITH BOTTOM EDGE OF CABINET OPENING. (Fig. 2)
OVEN MODEL HEIGHT ( A ) WIDTH ( B )
MR1031WB
MR1032BB 3/8 "
13
MR1033SB
(1.0 Cu.ft)
MR1351WB
MR1352BB
1/8 "
14
MR1353SB
(1.3 Cu.ft)
SCREW
(Trim to cabinet)
(Fig. 2)
Input Current Output Power
DEPTH ( C )
(Amperes)
1/2 " 1/8 "
20 14
12.5 Amps
7/8 "
22 " 15
12.5 Amps
CODE NO. : DE68-01030B
INSTRUCTIONS D'INSTALLATION
Attention
Ce four a été conçu pour être utilisé dans un véhicule de camping ou dans une habitation.
L'installation de ce four n'est possible que dans une structure encastrable.
Ce four n'a pas été conçu pour des installations non-encastrables, et ne doit pas
être installé à moins de 70cm d'une cuisinière à gaz, d'une cuisinière électrique,
d'une hotte ou d'un autre four.
Brancher le cordon d'alimentation à une une prise murale mise à la terre. 120V, 60Hz
MONTER
(Garniture à la carrosserie)
Installation du four
Aligner les emplacements pour les vis des planches supérieure et inférieure à ceux
des boîtiers supérieur et inférieur. Fixer les vis. (Fig. 1)
Brancher le cordon d'alimentation à la prise murale. Glisser le four dans la structure
encastrable.
Fixer le four à la structure encastrable en utilisant les emplacements prévus dans
les planches supérieure et inférieure. (Fig.2)
Les pieds du four doivent reposer sur la structure encastrable ou être couplés à des
roulettes encastrées dans le rebord inférieur du cadre de réception. (Fig.2)
(Watts)
Type de four
1000 W
MR1031WB
MR1032BB
MR1033SB
(1,0 pi 3 )
MR1351WB
1000W
MR1352BB
MR1353SB
(1,3 pi 3 )
MONTER
(Garniture à la carrosserie)
MONTER
(Garniture à la moirede cuisine)
(Fig. 1)
Hauteur (A) Largeur (B) Profondeur (C)
3/8 po 1/2 po 1/8 po
13 20 14
7/8 po
1/8 po
14 22 15
po
(Fig. 2)
Alimentation Puissance de
d'entrée sortie
(Ampère) (Watt)
12,5 Amps 1000 W
12,5 Amps 1000W
