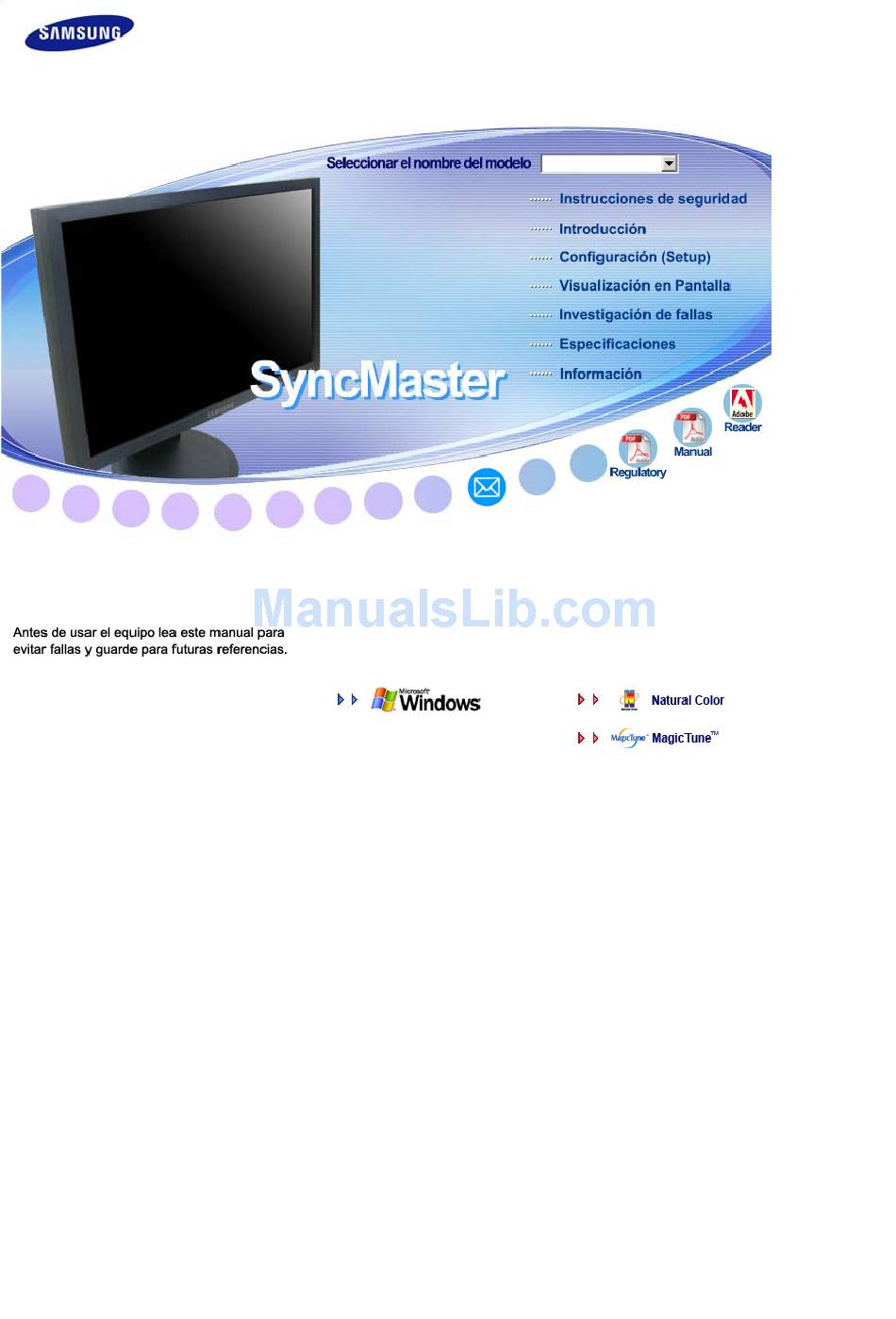

- Page 1 SyncMaster 205BW/204BW Instalación del controlador Instalación del programa...
- Page 2 Simbología Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo. Prohibido Es importante leer y entender en todo momento No desensamblar Desconectar la clavija del tomacorriente No tocar Conectar a tierra para prevenir una descarga eléctrica Alimentación Cuando no use el PC durante largos periodos de tiempo, ajústelo a DPMS.
- Page 3 No use un tomacorriente estropeado o flojo. Esto podría originar una descarga eléctrica o fuego. No jale el cordón ni toque el tomacorriente con las manos mojadas. Esto podría ocasionar una descarga eléctrica o fuego. Use solamente conectores y receptáculos apropiados para hacer la conexión a tierra.
- Page 4 Póngase en contacto con un centro de servicio técnico autorizado cuando instale el monitor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde el producto se vaya a utilizar las 24 del día, como aeropuertos, estaciones, etc. El incumplimiento de estas indicaciones puede causar serios desperfectos en el monitor.
- Page 5 Coloque el monitor cuidadosamente. Podría dañarse o romperse. No asiente el monitor sobre la pantalla. Se podría dañar la superficie TFT-LCD. La instalación de un soporte de pared debe hacerse por un instalador profesional calificado. La instalación por parte de personal incompetente puede dar lugar a lesiones.
- Page 6 Use el detergente recomendado con una tela suave. Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo apropiadamente con una tela seca. Un conector sucio puede causar una descarga eléctrica o fuego. No olvide desconectar el cable de alimentación antes de limpiar el producto.
- Page 7 Esto podría causar una descarga eléctrica o fuego. Mantenga el aparato alejado de lugares expuestos a petróleo, humo o humedad; no lo instale en el interior de un vehículo. Esto podría causar un funcionamiento incorrecto, una descarga eléctrica o fuego. Evite especialmente la utilización del monitor cerca del agua o al aire libre donde podría estar expuesto a la nieve o a la lluvia.
- Page 8 Nunca meta algo metálico en las aberturas del monitor. Esto podría causar una descarga eléctrica, fuego o lesiones. No introduzca objetos de metal como la punta de un destornillador, un cable o un taladro, ni objetos inflamables como papel o cerillas en los orificios de ventilación, conectores de altavoces o puertos AV.
- Page 9 antes de mover el monitor. No desconectar correctamente un cable puede dañarlo y provocar un incendio o una descarga eléctrica. Coloque el aparato fuera del alcance de los niños ya que podrían La caída del aparato puede causar daños físicos o incluso la muerte. Si no va a utilizar el producto durante un período de tiempo prolongado, desconecte el cable de alimentación.
- Page 10 Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento, contáctese con su proveedor. Póngase en contacto con un distribuidor local para adquirir los artículos adicionales Desempaque Monitor y Soporte deslizante Manual Manual del usuario, CD de instalación del Documento de garantía controlador del Guía de Instalación Rápida...
-
Page 11: Parte Delantera
Cable de señal Cordón eléctrico Cable DVI (Opción) Parte Delantera Abre el menú OSD. También se usa para salir del menú OSD o Botón MENU [ ] volver al menú anterior. MagicBright™ es una nueva función que proporciona un entorno de Botón MagicBright™... -
Page 12: Parte Posterior
Si el sistema OSD está desactivado, pulse el botón para ajustar la Botón Brillo luminosidad. Estos botones le permiten destacar y regular las opciones en el Botón de ajuste menú. Botón Confirmar[ ] / Se usa para seleccionar el menú OSD. / Botón Source (Fuente) Cuando pulse el botón ' ', puede seleccionar la señal de video mientras que el OSD está... - Page 13 póngase en contacto con el establecimiento donde lo haya adquirido. Conexión del Monitor para mayor información en lo referente a las Conexiónes de cable.
-
Page 14: Conexión Del Monitor
Conexión del Monitor Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor. Conectar el cordón de suministro eléctrico del monitor a un tomacorriente cercano. Usando el conector D-sub (analógico) en la tarjeta de vídeo. 2-1. - Page 15 Utilización del base Soporte deslizante A. Tope del soporte Cómo montar una base Este monitor admite la base de montaje de 75 mm x 75 mm compatible con VESA. A. Monitor B . Base para montaje 1. Apague el monitor y desconecte el cable de alimentación eléctrica. 2.
- Page 16 (Continuar de todos modos)". Después haga clic en el botón "OK (Aceptar)". ® ® (Sistema Operativo Microsoft Microsoft Windows XP/2000) *El driver certificado será colocado en la Página Web del Monitor Samsung. http://www.samsung.com/. 5. La instalación del Controlador del Monitor está terminada.
- Page 17 Siga las indicaciones apropiadas para el sistema operativo que usted tiene. Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación. Sitio web de Internet : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/...
- Page 18 5. Pulse “Actualizar Driver” y seleccione “Instalar de una lista o …” luego haga clic en el botón “Siguiente”. 6. Seleccione “No busque, yo voy a …..” luego haga clic en “Siguiente” y luego pulse “Retire el disco”. 7. Pulse el botón “Examinar” luego escoja el A:\(D:\driver) y seleccione el modelo de su monitor de la lista de modelos y haga clic en el botón “Siguiente”.
- Page 19 Este driver del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. *El driver certificado será puesto en la Página Web del Monitor Samsung. http://www.samsung.com/ 9. Pulse el botón “Cerrar” luego haga clic continuamente en el botón “OK”.
- Page 20 10. Haga clic en el botón "Finalizar" luego en el botón "Cerrar". Si ve la ventana "Firma Digital no Encontrada", haga clic en el botón "Si". Haga clic en el botón "Terminar" luego en el botón "Cerrar". ® ® Sistema Operativo Microsoft Windows Millennium 1.
- Page 21 Samsung Electronics en asociación con Korea Electronics y Telecommunications Research Institute (ETRI). Este sistema está disponible solamente para los monitores samsung y hace que el color de las imagenes del monitor sea el mismo que el de las imágenes impresas o escaneadas.
- Page 22 1. [ ]También se usa para salir del menú OSD o volver al menú anterior. 2. [ ]Ajustan elementos en el menú. 3. [ ]Activa un elemento del menú resaltado. 4. [AUTO]Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente.
- Page 23 Menú Descripción Cuando se pulsa el botón 'AUTO', aparece la pantalla Ajuste automático, según se muestra en la pantalla animada del centro. Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente. (Disponible en Sólo modo analógico) Púlselo para que se ajuste automáticamente a la señal proveniente del PC.
- Page 24 Menú Descripción Después de pulsar el botón "MENU" más de 5 segundos, la función OSD se bloquea (o se desbloquea). Bloqueado Puede ajustar el brillo y el contraste del monitor con la función de bloqueo del ajuste de la pantalla. MagicBright™...
- Page 25 Menú Descripción Calibre el Luminosidad. Brillo SOURCE Menú Descripción Activa el indicador para reflejar la señal de entrada que se muestra SOURCE actualmente.
- Page 26 Imagen Brillo Contraste Control de MagicColor Tono de color Gamma Color color Imagen Grueso Fino Nitidez Posición-H Posición-V Idioma Posición-H Posición-V Transparenc. Mostrar hora Reinicio Fuente autom. Reinicio color imagen Configuración Información Imagen Reproducir/ Menú Descripción Detener Puede usar los menús en pantalla para cambiar la luminosidad según sus preferencias personales.
- Page 27 Reproducir/ Menú Descripción Detener MagicColor es una nueva tecnología que Samsung ha desarrollado en exclusiva para mejorar la imagen digital, y para visualizar el color natural con más definición sin perder calidad de imagen. 1) Des. - Vuelve al modo original.
- Page 28 Imagen Reproducir/ Menú Descripción Detener Suprime las interferencias como las bandas verticales. El ajuste grueso puede mover el área de imagen de la pantalla. Puede volver a ubicarla en el centro mediante el Grueso menú Horizontal Control (Control horizontal). (Disponible en Sólo modo analógico) [MENU ¡...
- Page 29 Reproducir/ Menú Descripción Detener Puede elegir uno de los 9 idiomas. Idioma Nota: El lenguaje escogido afecta solamente el idioma de OSD. Esto no tiene efecto alguno en el funcionamiento de los software en el computador. [MENU ¡ æ , ¡...
- Page 30 Reproducir/ Menú Descripción Detener Seleccione Fuente autom. para que el monitor seleccione automáticamente el origen de señal. Fuente autom. [MENU ¡ æ , ¡ æ , ¡ æ MENU] ¡ æ ¡ æ Los parámetros de imagen (Color) se sustituyen con los valores predeterminados de fábrica.
- Page 31 Menú Descripción Visualiza un origen de vídeo y un modo de pantalla en la pantalla OSD. Información [MENU ¡ æ , ¡ æ MENU]...
-
Page 32: Introducción General
Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Introducción general Cuál es MagicTune™? El funcionamiento del monitor puede variar debido a la tarjeta de video, el equipo, las condiciones de iluminación y otros factores del entorno. -
Page 33: Instalación
Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Instalación 1. Inserte el CD de instalación en la unidad de CD-ROM. 2. Haga clic en el archivo de instalación de MagicTune™. 3. Seleccione el Idioma (Language) de instalación, y haga clic en "Siguiente". 4. - Page 34 6. Seleccione una carpeta para instalar el programa MagicTune™. 7. Haga clic en "Instalar". 8. Aparece la ventana "Estado de la instalación".
-
Page 35: Requisitos Del Sistema
9. Haga clic en "Finalizar". 10. Cuando la instalación se haya completado, aparece en el escritorio el icono ejecutable de MagicTune™. Haga doble clic en el icono para iniciar el programa. El icono de ejecución de MagicTune™ puede no aparecer dependiendo de la especificación del sistema o del monitor del equipo. - Page 36 Windows™ 2000 Windows™ XP Home Edition Windows™ XP Professional Se recomienda utilizar MagicTune™ con la versión Windows™2000 o superior. Hardware Memoria mínima de 32MB Espacio de disco duro disponible mínimo de 25MB sitio Web * Para más información, visite el MagicTune™.
- Page 37 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas MagicTune™ permite realizar un ajuste rápido de la pantalla con la capacidad de guardar y usar fácilmente las configuraciones del monitor que mejor se adapten al usuario.
- Page 38 Web, y las capturadas mediante una cámara fotográfica digital o un escáner. MagicColor es una nueva tecnología que Samsung ha desarrollado en exclusiva para mejorar la imagen digital, y para visualizar el color natural con más definición sin perder calidad de imagen.
- Page 39 1. Des. : Vuelve al modo original. 2. Demo - La pantalla anterior a la aplicación de MagicColor aparece en el lado derecho, y la pantalla posterior a la aplicación de MagicColor aparece en el lado izquierdo. 3. Total : Muestra con definición el color natural intenso. 4.
- Page 40 Grueso : Quita ruidos tales como rayas verticales. El ajuste Coarse (Grueso) puede mover el área de la imagen de la pantalla. Se puede volver a centrar usando el menú Control Horizontal. Ajuste de imagen Ajuste automático : El Ajuste automático permite al monitor ajustarse solo con la señal de vídeo de entrada.
- Page 42 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Calibración de color 1. Calibración de color La "Calibración del color " permite conseguir el ajuste de color óptimo para el monitor. Siga los 5 pasos siguientes para conseguir el ajuste de color óptimo del monitor. 1.
- Page 43 1. Pulse el botón “View Calibrated (Vista calibrada)” para ver el efecto de la calibración ajustada. 2. Pulse el botón “View Uncalibrated (Vista sin calibrar)” para ver la imagen original.
- Page 44 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Desinstalación El programa de MagicTune™ se puede quitar solamente usando la opción "Add/Remove Programs (Agregar o quitar programas)" desde Panel de control de Windows™. Siga los pasos siguientes para quitar MagicTune™.
-
Page 45: Solución De Problemas
Los productos de otros fabricantes pueden dar lugar a errores. Sólo los productos de Samsung admiten esta aplicación. Aunque su producto esté fabricado por Samsung puede ocurrir un error si está obsoleto. Compruebe que su monitor sea compatible con MagicTune™. - Page 46 Puesto que el programa Highlight (Resaltar) utiliza líneas de comunicaciones, debe salir del program Highlight (Resaltar) antes de acceder a MagicTune™. Algunos monitores CDT de Samsung admiten la función Highlight (Resaltar). Cuando se usan simultáneamente Highlight (Resaltar) y MagicTune™, éstas pueden entrar en conflicto y dar lugar a la aparición de errores.
- Page 47 Si tiene algún tipo de problema con la tarjeta gráfica, visite nuestro sitio web para comprobar la lista de tarjetas gráficas compatibles. http://www.samsung.com/monitor/MagicTune MagicTune™ no ¿Ha cambiado de tarjeta Descargue la última versión del programa.
-
Page 48: Lista De Chequeo
Lista de chequeo Antes de llamar a un centro de servicio, revise la información proporcionada en esta sección para ver si puede resolver el problema usted mismo. Si necesita ayuda, llame por teléfono al número que figura en el documento de garantía, al número de la sección informaciones o contáctese con el vendedor autorizado. - Page 49 óptimo. Modo recomendado 1680 x 1050 60 Hz". Si el refresco de pantalla es superior a 85 Hz, la pantalla trabajará correctamente, pero aparece el mensaje "Modo no óptimo. Modo recomendado 1680 x 1050 60 Hz" durante un minuto y, entonces, desaparece. Cambie al modo recomendado durante este período de un minuto.
- Page 50 Si tiene algún tipo de problema con la tarjeta gráfica, visite nuestro sitio web para comprobar la lista de tarjetas gráficas compatibles. http://www.samsung.com/monitor/magictune MagicTune™ no ¿Ha cambiado de tarjeta Descargue la última versión del funciona gráfica o de PC?
- Page 51 Q & A Pregunta Respuesta Cómo se puede cambiar la Se puede cambiar la frecuencia reconfigurando la tarjeta frecuencia? de video. Note que el soporte de la tarjeta de video puede variar, dependiendo de la versión del controlador usado. (Busque detalles en el manual del PC o de la tarjeta de video).
- Page 52 Si después de usar el procedimiento anteriormente indicado, la pantalla del monitor permanece en blanco, inspeccione el controlador de video y el sistema del computador el monitor está funcionando correctamente. Mensajes de Precaución Si hay algo incorrecto en la señal de entrada, aparece un mensaje en la pantalla o la pantalla se pone en blanco aunque el indicador de suministro de energia LED esté...
-
Page 53: Especificaciones Generales
Especificaciones generales Especificaciones generales Nombre del Modelo SyncMaster 205BW Panel LCD Tamaño 20,1 pulgadas de diagonal (51 cm) Area de Presentación 433,44 mm (H) x 270,96 mm (V) Distancia entre Pixels 0,258 mm (H) x 0,258 mm (V) Tipo matriz activa TFT a-si Sincronización Horizontal 30 ~ 81 kHz... - Page 54 Menos de 55 W Dimensiones (P x D x A) / Peso 471,4 x 200,0 x 351,8 mm / 18,5 x 7,9 x 13,9 pulgadas / 6,5 kg (Con soporte) / 15 lbs 471,4 x 69,5 x 307,9 mm / 18,5 x 2,7 x 12,1 pulgadas (Después de plegar la base) Interfase de Montaje VESA 75 mm x 75 mm (Para uso con hardware de Montaje especial (Brazo)) Consideraciones medioambientales...
-
Page 55: Modos De Pantalla Predefinidos
ENERGY2000 cuando es usado con un PC que está equipado con VESA DPMS. ® Como socio de EPA ENERGY STAR Partner, SAMSUNG ha determinado que este producto sigue las directrices de ENERGY ® STAR sobre eficiencia energética. Modos de pantalla predefinidos Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados... - Page 56 Frecuencia H El tiempo para escanear una línea que conecta horizontalmente el lado derecho de la pantalla al lado izquierdo es llamado Ciclo Horizontal y el número inverso del Ciclo Horizontal es llamado Frecuencia H. Unidad kHz Frecuencia V A semejanza de una lámpara fluorescente, la pantalla tiene que repetir la misma imagen muchas veces por segundo para mostrar una imagen al usuario.
- Page 57 Especificaciones generales Especificaciones generales Nombre del Modelo SyncMaster 204BW Panel LCD Tamaño 20,1 pulgadas de diagonal (51 cm) Area de Presentación 433,44 mm (H) x 270,96 mm (V) Distancia entre Pixels 0,258 mm (H) x 0,258 mm (V) Tipo matriz activa TFT a-si Sincronización Horizontal 30 ~ 81 kHz...
- Page 58 Menos de 55 W Dimensiones (P x D x A) / Peso 471,4 x 200,0 x 351,8 mm / 18,5 x 7,9 x 13,9 pulgadas / 6,5 kg (Con soporte) / 15 lbs 471,4 x 69,5 x 307,9 mm / 18,5 x 2,7 x 12,1 pulgadas (Después de plegar la base) Interfase de Montaje VESA 75 mm x 75 mm (Para uso con hardware de Montaje especial (Brazo)) Consideraciones medioambientales...
- Page 59 ENERGY2000 cuando es usado con un PC que está equipado con VESA DPMS. ® Como socio de EPA ENERGY STAR Partner, SAMSUNG ha determinado que este producto sigue las directrices de ENERGY ® STAR sobre eficiencia energética. Modos de pantalla predefinidos Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados...
- Page 60 El tiempo para escanear una línea que conecta horizontalmente el lado derecho de la pantalla al lado izquierdo es llamado Ciclo Horizontal y el número inverso del Ciclo Horizontal es llamado Frecuencia H. Unidad kHz Frecuencia V A semejanza de una lámpara fluorescente, la pantalla tiene que repetir la misma imagen muchas veces por segundo para mostrar una imagen al usuario.
-
Page 61: Contacte Con Samsung World-Wide
Contacte con SAMSUNG WORLD-WIDE Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente North America CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com Latin America... - Page 62 0120-327-527 http://www.samsung.com/jp MALAYSIA 1800-88-9999 http://www.samsung.com/my PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn Middle East & Africa SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea...
-
Page 63: Para Obtener Una Mejor Presentación
Téminos Dot Pitch (Ancho de Punto) La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más cercanos estén, mejor será la nitidez. La distancia entre dos puntos del mismo color es llamada "dot pitch". Unidad: mm Frecuencia Vertical La pantalla debe ser dibujada varias veces en un intervalo de un segundo a fin de crear y mostrar una imagen al usuario. - Page 64 Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de Samsung electronics Co., Ltd . Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material.
-
Page 65: Información De Producto (Libre De Retención De Imágenes)
INFORMACIÓN de PRODUCTO (Libre de retención de imágenes) Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo. Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de imágenes. - Page 66 Configuración recomendada: Colores brillantes con poca diferencia en luminiscencia - Cambiar el color de los caracteres y el color del fondo cada 30 minutos Ejemplo) - Cada 30 minutos, cambiar los caracteres con el movimiento. Ejemplo) La mejor manera de proteger el monitor frente a la retención de imágenes es configurar el PC o el sistema para usar un programa protector de pantalla cuando no se está...
- Page 67 Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de Clase II.
- Page 68 Eliminación correcta de este producto (material eléctrico y electrónico de descarte) - Europa solamente (Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos) La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá...
