Summary of Contents for Samsung 203B - SyncMaster - 20" LCD Monitor

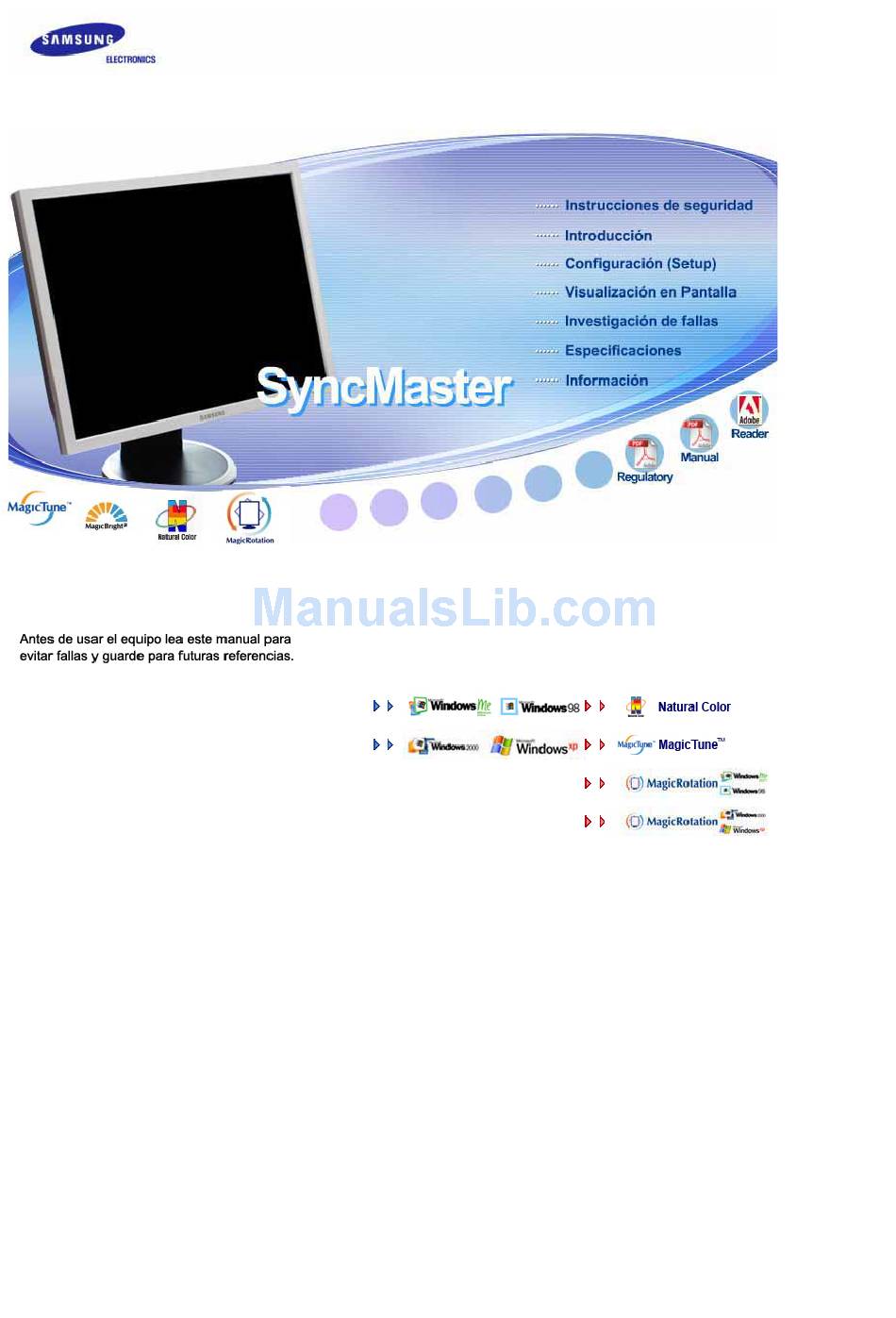

- Page 1 Instalación del controlador Instalación del programa SyncMaster 204B...
- Page 2 Simbología Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo. Prohibido Es importante leer y entender en todo momento No desensamblar Desconectar la clavija del tomacorriente No tocar Conectar a tierra para prevenir una descarga eléctrica Alimentación Cuando no use el PC durante largos periodos de tiempo, ajústelo a DPMS.
- Page 3 No use un tomacorriente estropeado o flojo. Esto podría originar una descarga eléctrica o fuego. No jale del cordón ni toque el tomacorriente con las manos mojadas. Esto podría ocasionar una descarga eléctrica o fuego. Use solamente conectores y receptáculos apropiados para hacer la conexión a tierra.
- Page 4 Póngase en contacto con un centro de servicio técnico autorizado cuando instale el monitor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde el producto se vaya a utilizar las 24 del día, como aeropuertos, estaciones, etc.
- Page 5 Coloque el monitor cuidadosamente. Podría dañarse o romperse. No asiente el monitor sobre la pantalla. Se podría dañar la superficie TFT-LCD. La instalación de un soporte de pared debe hacerse por un instalador profesional calificado. La instalación por parte de personal incompetente puede dar lugar a lesiones.
- Page 6 Use el detergente recomendado con una tela suave. Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo apropiadamente con una tela seca. Un conector sucio puede causar una descarga eléctrica o fuego. No olvide desconectar el cable de alimentación antes de limpiar el producto.
- Page 7 Esto podría causar una descarga eléctrica o fuego. Mantenga el aparato alejado de lugares expuestos a petróleo, humo o humedad; no lo instale en el interior de un vehículo. Esto podría causar un funcionamiento incorrecto, una descarga eléctrica o fuego. Evite especialmente la utilización del monitor cerca del agua o al aire libre donde podría estar expuesto a la nieve o a la lluvia.
- Page 8 Nunca meta algo metálico en las aberturas del monitor. Esto podría causar una descarga eléctrica, fuego o lesiones. No introduzca objetos de metal como la punta de un destornillador, un cable o un taladro, ni objetos inflamables como papel o cerillas en los orificios de ventilación, conectores de altavoces o puertos AV.
- Page 9 antes de mover el monitor. No desconectar correctamente un cable puede dañarlo y provocar un incendio o una descarga eléctrica. Coloque el aparato fuera del alcance de los niños ya que podrían. La caída del aparato puede causar daños físicos o incluso la muerte. Si no va a utilizar el producto durante un período de tiempo prolongado, desconecte el cable de alimentación.
- Page 10 Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento, contáctese con su proveedor. Póngase en contacto con un distribuidor local para adquirir los artículos adicionales. Desempaque Monitor Manual Manual del usuario, garantía instalación del controlador Guía de Instalación Rápida (no esta disponible en todas del monitor, Natural Color,...
- Page 11 Cable de señal Cordón eléctrico Se vende por separado Cable DVI Soporte de aparato Tornillo (4 EA) Parte Delantera Abre el menú OSD. También se usa para salir del menú OSD o Botón MENU [ ] volver al menú anterior. Botón MagicBright MagicBright es una nueva función que proporciona un entorno de visualización óptimo, de acuerdo con el contenido de la imagen que...
- Page 12 nuestros ingenieros, los valores preconfigurados pueden no resultar cómodos a sus ojos dependiendo de su gusto. Si es así, ajuste la Luminosidad y el Contraste usando el menú de OSD. 2) Texto Apropiado para documentos o trabajos que requieren la visualización de gran cantidad de texto.
- Page 13 1. Botón de alimentación ON/OFF : Encendido y apagado del monitor. 2. Puerto POWER : Cable de alimentación, Conexiónes en el monitor y enchufe de pared. Puerto DVI IN : Conecte el cable DVI al puerto DVI IN de la parte posterior del monitor.
- Page 14 Bloqueo Kensington : El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. (El dispositivo de bloqueo debe adquirirse por separado.) Si necesita información sobre el uso del dispositivo de bloqueo, póngase en contacto con el establecimiento donde lo haya adquirido.
- Page 15 Conexión del Monitor Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor. Conectar el cordón de suministro eléctrico del monitor a un tomacorriente cercano. Usando el conector D-sub ( Analógico ) en la tarjeta de vídeo. 2-1.
- Page 16 Utilización de la base Retirar la base 1. Apague el monitor y desconecte el cable de alimentación eléctrica. 2. Ponga el monitor LCD con la pantalla hacia abajo sobre una superficie plana protegiendo la pantalla con un cojín. 3. Extraiga los dos tornillos (A) y desmonte el soporte del monitor LCD. Soporte giratorio / Soporte deslizante...
- Page 17 A. Tope del soporte La función Auto Rotation (Rotación automática) sólo se admite en algunos modelos de monitor. La pantalla podría sufrir daños si la gira sin haberla elevado primero a su altura máxima, ya que su borde puede golpear contra la superficie de apoyo. Cómo montar una base Este monitor admite la base de montaje de 100 mm x 100 mm compatible con VESA.
- Page 18 Siga las indicaciones apropiadas para el sistema operativo que usted tiene. Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación. Sitio web de Internet :http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/...
- Page 19 4. Si puede ver la siguiente ventana de mensaje, haga clic en el botón "Continue Anyway (Continuar de todos modos)". Después haga clic en el botón "OK (Aceptar)". *El driver certificado será colocado en la Página Web del Monitor Samsung. http://www.samsung.com/. 5. La instalación del Driver del Monitor está terminada.
- Page 20 3. Haga clic en el icono “Visualización” y escoja la ficha “Configuración” luego haga clic en “Avanzado”. 4. Pulse el botón “Propiedades” en la ficha “Monitor” y seleccione la ficha “Driver”. 5. Pulse “Actualizar Driver” y seleccione “Instalar de una lista o …” luego haga clic en el botón “Siguiente”.
- Page 21 Este driver del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. *El driver certificado será puesto en la Página Web del Monitor Samsung. http://www.samsung.com/ 9. Pulse el botón “Cerrar” luego haga clic continuamente en el botón “OK”.
- Page 22 10. La instalación del Driver del Monitor está terminada. ® ® Sistema Operativo Microsoft Windows 2000 Cuando no vea en su monitor "Firma Digital No Encontrada", siga los siguientes pasos. 1. Escoja el botón "Aceptar" en la ventana de "Inserte Disco". 2.
- Page 23 Samsung Electronics en asociación con Korea Electronics y Telecommunications Research Institute (ETRI). Este sistema está disponible solamente para los monitores samsung y hace que el color de las imágenes del monitor sea el mismo que el de las imágenes impresas o escaneadas.
- Page 24 Natural Color. Para instalar manualmente el programa, inserte el CD suministrado con el monitor de Samsung en la unidad de CD-ROM, haga clic en el botón [Start] (Inicio) de Windows y seleccione [Run...] (Ejecutar).
- Page 25 MENU] También se usa para salir del menú OSD o volver al menú anterior. 1. [ 2. [ ] Ajustan elementos en el menú. 3. [ ] Activa un elemento del menú resaltado. 4. [AUTO] Pulse este botón para que la señal de entrada Analógico se ajuste automáticamente. (Disponible en Sólo modo Analógico) Los valores fino, grueso y posición se ajustan automáticamente.
- Page 26 Menú Contenido Cuando se pulsa el botón 'AUTO', aparece la pantalla de ajuste automático como se muestra en la pantalla animada central. La función de ajuste automático permite que el televisor se ajuste automáticamente a la señal de entrada Analógico. Los valores fino, grueso y posición se ajustan automáticamente.
- Page 27 >> Botón MENU Menú Contenido Después de pulsar el botón "MENU" más de 5 segundos, la función OSD se bloquea (o se desbloquea). Bloqueado - Puede ajustar el brillo y el contraste del monitor con la función de bloqueo del ajuste de la pantalla. MagicBright™...
- Page 28 Menú Contenido Pulse otra vez el botón MagicBright y seleccione el modo deseado. MagicBright™ - cuatro modos distintos (Personal/Texto/Internet/Juego/Deporte/Película) Brillo Menú Contenido Brillo Calibre el la Luminosidad. SOURCE...
- Page 29 Menú Contenido Activa el indicador para reflejar la señal de entrada que se muestra SOURCE actualmente. Brillo Contraste Imagen Control de Tono de color Gamma Color color Imagen Grueso Fino Nitidez Posición-H Posición-V Idioma Posición-H Posición-V Transparenc. Mostrar hora Reinicio Fuente autom.
- Page 30 Reproducción Menú Contenido /Parada Puede usar los menús en pantalla para cambiar la luminosidad según sus preferencias personales. Brillo Características de Control Directo : Si el sistema OSD está desactivado, pulse el botón para ajustar la luminosidad. Puede usar los menús en pantalla para cambiar el Contraste contraste según sus preferencias personales.
- Page 31 Reproducción Menú Contenido /Parada El tono del color se puede cambiar y se puede seleccionar uno de los cuatro modos: Frío, Normal, Tono de color Cálido y Personal. Siga estos pasos para regular el control de color Control de color individual R, V, A.
- Page 32 display entero del monitor. Posición-V (Disponible en Sólo modo Analógico ) Reproducción Menú Contenido /Parada Puede elegir uno de los 9 idiomas. Idioma Nota: El lenguaje escogido afecta solamente el idioma de OSD. Esto no tiene efecto alguno en el funcionamiento de los software en el computador.
- Page 33 Reproducció Menú Contenido /Parada Seleccione Fuente autom. para que el monitor Fuente autom. seleccione automáticamente el origen de señal. Los parámetros de imagen (Color) se sustituyen con los Reinicio imagen valores predeterminados de fábrica. Los parámetros de Color son reemplazados por los Reinicio color valores establecidos en fábrica.
- Page 34 Menú Contenido Visualiza un origen de vídeo y un modo de pantalla en la pantalla OSD. Información...
- Page 35 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Introducción general Cuál es MagicTune™? El funcionamiento del monitor puede variar debido a la tarjeta de video, el equipo, las condiciones de iluminación y otros factores del entorno.
- Page 36 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Instalación 1. Inserte el CD de instalación en la unidad de CD-ROM. 2. Haga clic en el archivo de instalación de MagicTune™. 3. Seleccione el Idioma (Language) de instalación, y haga clic en "Siguiente". 4.
- Page 37 6. Seleccione una carpeta para instalar el programa MagicTune™. 7. Haga clic en "Instalar". 8. Aparece la ventana "Estado de la instalación".
-
Page 38: Requisitos Del Sistema
9. Haga clic en "Finalizar". 10. Cuando la instalación se haya completado, aparece en el escritorio el icono ejecutable de MagicTune™. Haga doble clic en el icono para iniciar el programa. El icono de ejecución de MagicTune™ puede no aparecer dependiendo de la especificación del sistema o del monitor del equipo. - Page 39 Windows™ 2000 Windows™ XP Home Edition Windows™ XP Professional Se recomienda utilizar MagicTune™ con la versión Windows™2000 o superior. Hardware Memoria mínima de 32MB Espacio de disco duro disponible mínimo de 25MB sitio Web * Para más información, visite el MagicTune™.
- Page 40 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas MagicTune™ permite realizar un ajuste rápido de la pantalla con la capacidad de guardar y usar fácilmente las configuraciones del monitor que mejor se adapten al usuario.
- Page 41 Web, y las capturadas mediante una cámara fotográfica digital o un escáner. MagicColor es una nueva tecnología que Samsung ha desarrollado en exclusiva para mejorar la imagen digital, y para visualizar el color natural con más definición sin perder calidad de imagen.
- Page 42 1. Des. : Vuelve al modo original. 2. Demo - La pantalla anterior a la aplicación de MagicColor aparece en el lado derecho, y la pantalla posterior a la aplicación de MagicColor aparece en el lado izquierdo. 3. Total : Muestra con definición el color natural intenso. 4.
- Page 43 Grueso : Quita ruidos tales como rayas verticales. El ajuste Coarse (Grueso) puede mover el área de la imagen de la pantalla. Se puede volver a centrar usando el menú Control Horizontal. Ajuste de imagen Ajuste automático : El Ajuste automático permite al monitor ajustarse solo con la señal de vídeo de entrada.
- Page 45 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Calibración de color 1. Calibración de color La "Calibración del color " permite conseguir el ajuste de color óptimo para el monitor. Siga los 5 pasos siguientes para conseguir el ajuste de color óptimo del monitor. 1.
- Page 46 1. Pulse el botón “View Calibrated (Vista calibrada)” para ver el efecto de la calibración ajustada. 2. Pulse el botón “View Uncalibrated (Vista sin calibrar)” para ver la imagen original.
- Page 47 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Desinstalación El programa de MagicTune™ se puede quitar solamente usando la opción "Add/Remove Programs (Agregar o quitar programas)" desde Panel de control de Windows™. Siga los pasos siguientes para quitar MagicTune™.
- Page 48 Los productos de otros fabricantes pueden dar lugar a errores. Sólo los productos de Samsung admiten esta aplicación. Aunque su producto esté fabricado por Samsung puede ocurrir un error si está obsoleto. Compruebe que su monitor sea compatible con MagicTune™.
- Page 49 Puesto que el programa Highlight (Resaltar) utiliza líneas de comunicaciones, debe salir del program Highlight (Resaltar) antes de acceder a MagicTune™. Algunos monitores CDT de Samsung admiten la función Highlight (Resaltar). Cuando se usan simultáneamente Highlight (Resaltar) y MagicTune™, éstas pueden entrar en conflicto y dar lugar a la aparición de errores.
- Page 50 Si tiene algún tipo de problema con la tarjeta gráfica, visite nuestro sitio web para comprobar la lista de tarjetas gráficas compatibles. http://www.samsung.com/monitor/MagicTune MagicTune™ no ¿Ha cambiado de tarjeta Descargue la última versión del programa.
- Page 51 El software MagicRotation de Samsung Electronics, Inc. proporciona al usuario la función de rotación (orientación 0, 90, 180 o 270) que facilita el óptimo uso de la pantalla del ordenador, una mejor visualización y una mayor productividad.
- Page 52 Visión general Instalación Interfaz Desinstalar Solución de problemas Instalación 1. Inserte el CD de instalación en la unidad de CD-ROM. 2. Haga clic en el archivo de instalación de MagicRotation. 3. Seleccione el idioma de instalación y haga clic en "Siguiente". 4.
- Page 53 6. Seleccione una carpeta para instalar el programa MagicRotation. 7. Haga clic en "Instalar". 8. Aparece la ventana "Estado de la instalación".
- Page 54 9. Haga clic en "Finalizar". Debe rearrancar el sistema para que MagicRotation funcione correctamente. 10. Cuando la instalación haya terminado, el icono ejecutable de MagicRotation aparecerá en el escritorio. Problemas en la instalación La instalación de MagicRotation puede verse afectada por factores como el cable del vídeo, la placa base y el entorno de red.
- Page 55 2. Si en algunas aplicaciones como Windows Media Player o Real Player no se ven los vídeos correctamente con una orientación de 90, 180 y 270, siga estos pasos: Cierre la aplicación. Seleccione la orientación (90, 180 o 270) en la que desee ver la aplicación. Vuelva a iniciar la aplicación.
- Page 56 Visión general Instalación Interfaz Desinstalar Solución de problemas Cuando funcione la rotación, es posible que una parte del programa MagicTune™ no funcione con normalidad. Rotación automática: La pantalla girará automáticamente al rotar el monitor. Para ejecutar Auto Rotation, siga las instrucciones que se indican a continuación: Instale los programas MagicRotation™...
- Page 57 Girar 90 grados: La pantalla girará 90 grados desde el ángulo actual. Girar 180 grados: La pantalla girará 180 grados desde el ángulo actual.
- Page 58 Girar 270 grados: La pantalla girará 270 grados desde el ángulo actual. Tecla de acceso directo: las teclas de acceso directo están disponibles de forma predeterminada y el usuario puede cambiarlas. El usuario puede crearlas directamente con el teclado después de cambiar a su vez la tecla de acceso directo actual.
- Page 60 Visión general Instalación | Interfaz | Desinstalar Solución de problemas Desinstalar El programa MagicRotation sólo se puede borrar mediante la opción “Agregar o quitar programas” del Panel de control de Windows. Siga estos pasos para borrar MagicRotation. Vaya a [Barra de tareas] ' [Inicio] ' [Configuración] y seleccione [Panel de control] en el menú. Si el programa se ejecuta en Windows™...
- Page 61 Visión general Instalación | Interfaz | Desinstalar Solución de problemas Solución de problemas Antes de llamar a la asistencia técnica Para que el software MagicRotation funcione se ha de tener instalado el controlador "Display Driver" suministrado por el distribuidor de tarjetas gráficas para proporcionar posibilidades de rotación a la pantalla.
- Page 62 Lista de chequeo Antes de llamar a un centro de servicio, revise la información proporcionada en esta sección para ver si puede resolver el problema usted mismo. Si necesita ayuda, llame por teléfono al número que figura en el documento de garantía, al número de la sección informaciónes o contáctese con el vendedor autorizado.
- Page 63 60 Hz, se visualiza un mensaje "Modo no óptimo. Modo recomendado 1600 x 1200 60 Hz". Si el refresco de pantalla es superior a 85 Hz, la pantalla trabajará correctamente, pero aparece el mensaje "Modo no óptimo. Modo recomendado 1600 x 1200 60 Hz" durante un minuto y, entonces, desaparece.
- Page 64 Si tiene algún tipo de problema con la tarjeta gráfica, visite nuestro sitio web para comprobar la lista de tarjetas gráficas compatibles. http://www.samsung.com/monitor/MagicTune MagicTune™ no ¿Ha cambiado de tarjeta Descargue la última versión del funciona gráfica o de PC?
- Page 65 Si los problemas persisten, contáctese con un centro de servicio autorizado. Q & A Pregunta Respuesta ¿Cómo se puede cambiar la Se puede cambiar la frecuencia reconfigurando la tarjeta frecuencia? de video. Note que el soporte de la tarjeta de video puede variar, dependiendo de la versión del controlador usado.
- Page 66 Este cuadro aparece durante el funcionamiento normal si el cable del vídeo se desconecta o daña. 4. Apague el monitor y vuelva a conectar el cable de video; luego prenda el PC y el monitor. Si después de usar el procedimiento anteriormente indicado, la pantalla del monitor permanece en blanco, inspeccione el controlador de video y el sistema del PC el monitor está...
- Page 67 Especificaciones generales Generales Nombre del Modelo SyncMaster 204B Panel LCD Tamaño 20,1 pulgadas de diagonal (51 cm) Area de Presentación 408 mm (H) x 306 mm (V) Distancia entre Píxeles 0,255 mm (H) x 0,255 mm (V) Tipo a-si TFT/TN Sincronización Horizontal 30 ~ 81 kHz...
- Page 68 Este monitor es compatible con EPA ENERGY STAR y con ENERGY2000 cuando es usado con un PC que está equipado con VESA DPMS. ® Como socio de EPA ENERGY STAR Partner, SAMSUNG ha determinado que este producto sigue las directrices de ENERGY ® STAR sobre eficiencia energética.
- Page 69 Modos de pantalla predefinidos Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados siguientes, la pantalla se regula automáticamente. Sin embargo, si la señal difiere, la pantalla podría ponerse en blanco mientras el indicador de suministro de energía LED está prendido. Consulte el manual de la tarjeta de video y regule la pantalla de la siguiente manera.
- Page 70 Contacte con SAMSUNG WORLD-WIDE Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente North America CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com Latin America...
- Page 71 0120-327-527 http://www.samsung.com/jp MALAYSIA 1800-88-9999 http://www.samsung.com/my PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn Middle East & Africa SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea...
- Page 72 Téminos Dot Pitch (Ancho de Punto) La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más cercanos estén, mejor será la nitidez. La distancia entre dos puntos del mismo color es llamada "dot pitch". Unidad: mm Frecuencia Vertical La pantalla debe ser dibujada varias veces en un intervalo de un segundo a fin de crear y mostrar una imagen al usuario.
- Page 73 Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de Samsung electronics Co., Ltd . Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material.
- Page 74 EXPORTADO POR: Samsung Electronics CO.,LTD. 416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea...
- Page 75 INFORMACIÓN de PRODUCTO (Libre de retención de imágenes) Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo. Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de imágenes.
- Page 76 Configuración recomendada: Colores brillantes con poca diferencia en luminiscencia - Cambiar el color de los caracteres y el color del fondo cada 30 minutos Ejemplo) - Cada 30 minutos, cambiar los caracteres con el movimiento. Ejemplo) La mejor manera de proteger el monitor frente a la retención de imágenes es configurar el PC o el sistema para usar un programa protector de pantalla cuando no se está...
- Page 77 Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de Clase II.
- Page 78 Eliminación correcta de este producto (material eléctrico y electrónico de descarte) - Europa solamente (Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos) La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá...
