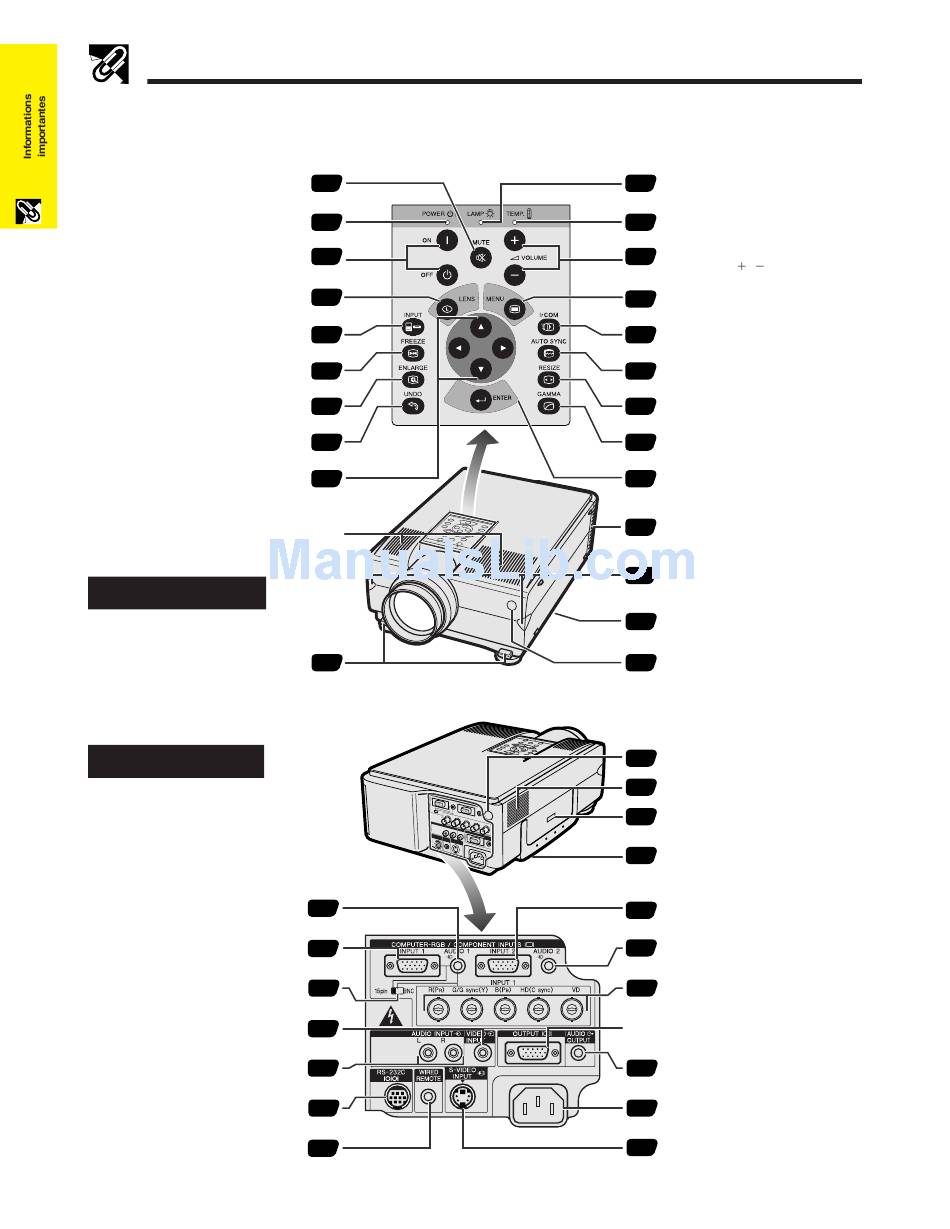

Nomenclature des organes
Les chiffres suivant les désignations des pièces font référence aux principales pages de ce mode d'emploi dans
lesquelles des explications sont fournies sur le sujet.
Projecteur
Témoin d'alimentation
Touche LENS
Touche droit à l'erreur (UNDO)
(∂ /ƒ/ß / ©)
Vue de face et de haut
Vue latérale et arrière
Prise d'entrée audio AUDIO INPUT 1
(mini-fiche stéréo 3,5 mm)
Port d'entrée INPUT 1 (HD15)
Commutateur 15 broches/BNC
Prise d'entrée vidéo VIDEO INPUT:
Prises d'entrée audio AUDIO
INPUT: RCA
Port RS-232C
(Mini-DIN à 9 broches)
Prise d'entrée de télécommande
câblée WIRED REMOTE
F-7
17
16
17
19
17
33
34
19
23
Haut-parleurs
19
11
11
11
13
RCA
13
14
22
47
Témoin avertisseur de
47
température
Touches d'intensité sonore
17
(VOLUME
/ )
23
Touche de menu (MENU)
25
Touche IrCOM
Touche de synchronisation
29
automatique (AUTO SYNC)
Touche de redimensionnement
36
(RESIZE)
Touche GAMMA
35
23
Touche de validation (ENTER)
Ventilateur de refroidissement
5
(Orifice d'aération)
Capteurs IrCOM
25
Filtre à air/Ventilateur de
46
refroidissement
(Entrée d'aération)
Capteur de télécommande
21
21
Capteur de télécommande
Ventilateur de refroidissement
46
(Entrée d'aération)
Connecteur de système de
49
sécurité Kensington
50
Poignée de transport
11
Port d'entrée INPUT 2 (HD 15)
Prise d'entrée audio AUDIO INPUT 2
11
(mini-fiche stéréo 3,5 mm)
Prises d'entrée INPUT 1: BNC
12
(R (P
), G/G sync (Y), B (P
R
HD, (C sync), VD)
Port de sortie OUTPUT (HD 15)
Prise de sortie audio AUDIO
14
OUTPUT
(Mini-prise stéréo de 3,5 mm)
11
Prise secteur
Prise d'entrée vidéo-S
13
S-VIDEO INPUT
(Mini-DIN à 4 broches)
),
B
