Dynex DX-NW080 Setup Manual

Tripod
Length folded: 20.78" (52.78 cm)
Maximum height: 53.74" (136.5 cm)
Minimum height: 19.8" (50.3 cm)
Weight: 1.82 lbs (0.83 kg)
Load capacity: 6 lbs (2.72 kg)
Trépied
Longueur replié : 52,78 cm (20,78 po)
Hauteur maximale : 136,5 cm (53,74 po)
Hauteur minimale : 50,3 cm (19,8 po)
Poids : 0,83 kg (1,82 lb)
Charge admissible : 2,72 kg (6 lb)
Trípode
Longitud doblado: 20.78" (52.78 cm)
Altura máxima: 53.74" (136.5 cm)
Altura mínima: 19.8" (50.3 cm)
Peso: 1.82 lb. (0.83 kg)
Capacidad de carga: 6 lb. (2.72 kg)

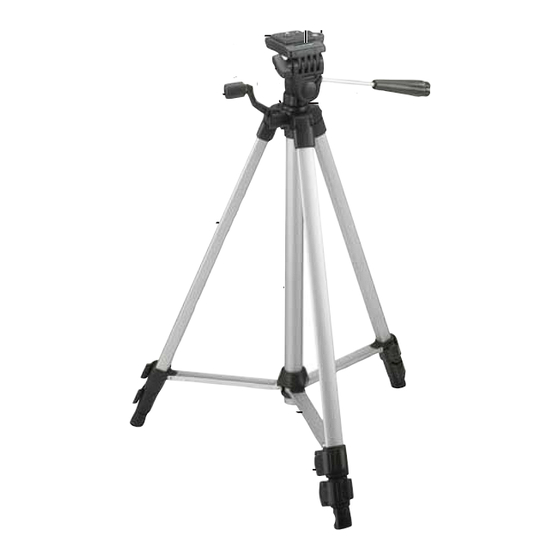

Dynex Lightweight Tripod • DX-NW080

Important safety instructions

• Make sure that all levers, handles, knobs, and leg locks are
correctly tightened, and that all three legs are fully opened before
use.
• Do not carry or transport the tripod with camera equipment
attached (for example: over your shoulder or cradled in your
arms)
• Do not store or expose your tripod to excessive heat or cold, or
use near any ame or re.
• Do not OIL or GREASE any part of the tripod.
• Do not use any solvents or thinners to clean your tripod. Use only
a mild detergent and wipe dry with a soft, lint-free cloth only.
• Do not exceed the load limit of this product.

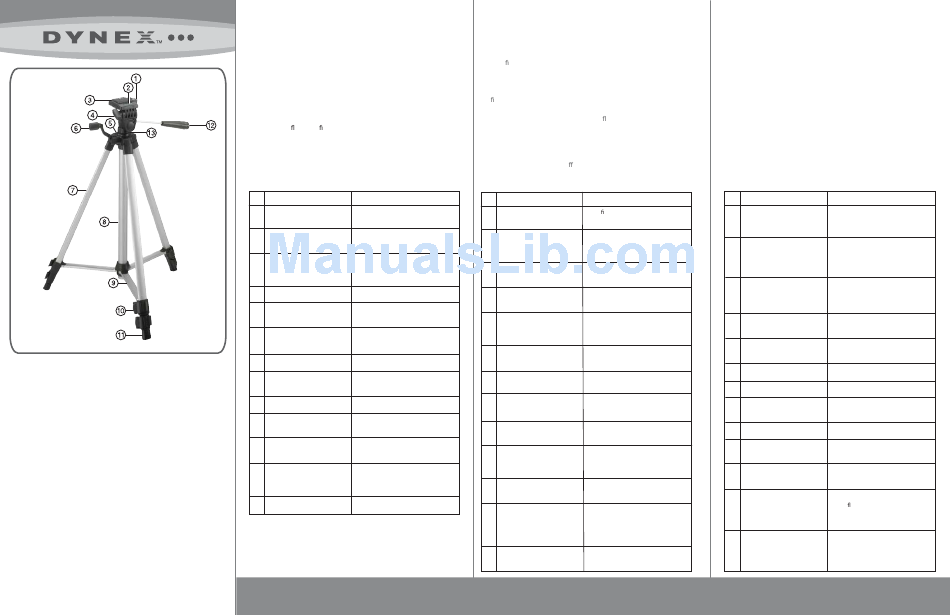

# Component Description
1 Quick release platform Secures the quick release platform
locking lever to the tripod
2 Leveling bubble The tripod platform is level when
the bubble is within the circle
3 Quick release platform Mount your camera to this
platform, then mount this
platform to the tripod
4 Vertical tilt locking knob Locks the pan head vertically
5 Pan locking knob Locks the tripod head so that it
will not rotate horizontally
6 Elevator crank Raises and lowers the center
column
7 Leg Supports your tripod and camera
8 Center column Adjustable column provides a
quick height adjustment
9 Leg braces Provides stability to your tripod
10 Flip-lever leg locks Lift to adjust leg height, then close
to lock
11 Rubber feet Provide secure, non-marring
footing for your tri-pod
12 Tilt-locking handle Turn counterclockwise to loosen
the tripod head. Turn clockwise to
tighten the tripod head
13 Elevation locking knob Locks the center column in place
SETUP GUIDE
Trépied léger Dynex
Instructions de sécurité importantes
• Véri er que les leviers, poignées, boutons et verrous des pieds
sont correctement serrés et que les trois pieds sont complète-
ment déployés avant toute utilisation.
• Ne pas porter ou transporter le trépied avec l'appareil de photo
xé (par exemple : par-dessus l'épaule ou dans les bras)
• Ne pas ranger ou exposer le trépied à un endroit très chaud ou
froid, et ne pas l'utiliser près d'une amme ou d'un feu.
• Ne pas appliquer d'HUILE ou de GRAISSE sur un quelconque
endroit du trépied.
• Ne pas utiliser des solvants ou des diluants pour nettoyer le
trépied. N'utiliser qu'une solution détergente douce et sécher
uniquement avec un chi on non pelucheux.
• Ne pas dépasser la charge admissible de ce produit.
# Élément Description
Levier de verrouillage Pour xer la plaque à verrouillage
1
rapide sur le trépied
rapide de la plaque
La plateforme du trépied est de
2 Bulle du niveau
niveau quand la bulle est dans le
cercle
3 Plaque à verrouillage Monter l'appareil de photo sur cette
rapide plaque, puis la plaque sur le trépied
Permet de verrouiller la tête
Bouton de verrouillage de
4
panoramique verticalement
la tête panoramique
Verrouille la tête du trépied pour
Bouton de verrouillage de
5
l'empêcher de tourner dans le
la tête panoramique
sens horizontal
Permet de relever ou de baisser la
6 Manivelle de réglage de la
colonne centrale
hauteur
Supporte le trépied et l'appareil
7 Pied
de photo
Colonne réglable qui permet le
Colonne centrale
8
réglage rapide de la hauteur
Permet une meilleure stabilité du
Renforts des pieds
9
trépied
Soulever pour régler la hauteur du
Leviers repliables de
10
pied, puis refermer pour
verrouillage des pieds
verrouiller
Fournissent une assise stable au
11 Pieds caoutchoutés
trépied
Tourner dans le sens antihoraire
12 Poignée de verrouillage de
pour desserrer la tête du trépied.
l'inclinaison
Tourner dans le sens horaire pour
serrer la tête du trépied
Verrouille la colonne centrale à la
13 Bouton de verrouillage de
hauteur souhaitée
la hauteur
• GUIDE D'INSTALLATION • GUÍA DE INSTALACIÓN
Trípode liviano Dynex
Instrucciones importantes de seguridad
• Asegúrese de que todas las palancas, agarraderas, perillas y
bloqueos de pata están apretados correctamente y que las tres
patas se encuentran abiertas antes de usarlas.
• No mueva o transporte el trípode con el equipo de la cámara
conectado (por ejemplo: sobre su hombro o en sus brazos)
• No almacene o exponga su trípode al calor o frío excesivo o úselo
cerca de una llama o fuego.
• No ACEITE o ENGRASE ninguna parte del trípode.
• No utilice ningún solvente o diluyente para limpiar su trípode.
Solamente use detergente suave y séquelo con un paño suave y
sin pelusas.
• No sobrepase el límite de carga de este producto.
# Component Description
Fije la plataforma de liberación
1 Palanca de bloqueo de
rápida al trípode
plataforma de liberación
rápida
2 La plataforma del trípode se
Burbuja de nivelación
encuentra nivelada cuando la
burbuja se encuentra dentro del
círculo
Monte su cámara en esta plata-
3
Plataforma de liberación
forma y monte esta plataforma en
rápida
el trípode
Bloquea el cabezal de inclinación
4 Perilla de bloqueo de
vertical
inclinación vertical
Bloquea el cabezal del trípode
5 Perilla de bloqueo del
para que no gire horizontalmente
movimiento horizontal
Sube y baja la columna central
6 Manivela elevadora
Soporta su trípode y la cámara
7 Pata
La columna ajustable provee un
8 Columna central
ajuste rápido de la altura
Le provee estabilidad a su trípode
9 Abrazaderas de pata
10 Levántelo para ajustar la altura de
Bloqueo de pata con
la pata y ciérrelo para bloquearlo
palanca plegable
Provee un apoyo estable para su
11 Pies de caucho
trípode
Gire en el sentido sentido horario
12 Agarradera de bloqueo de
para a ojar el cabezal del trípode.
inclinación
Gire en el sentido antihorario para
apretar el cabezal del trípode.
Fija la columna central en su lugar
13 Perilla de bloqueo de
elevación
