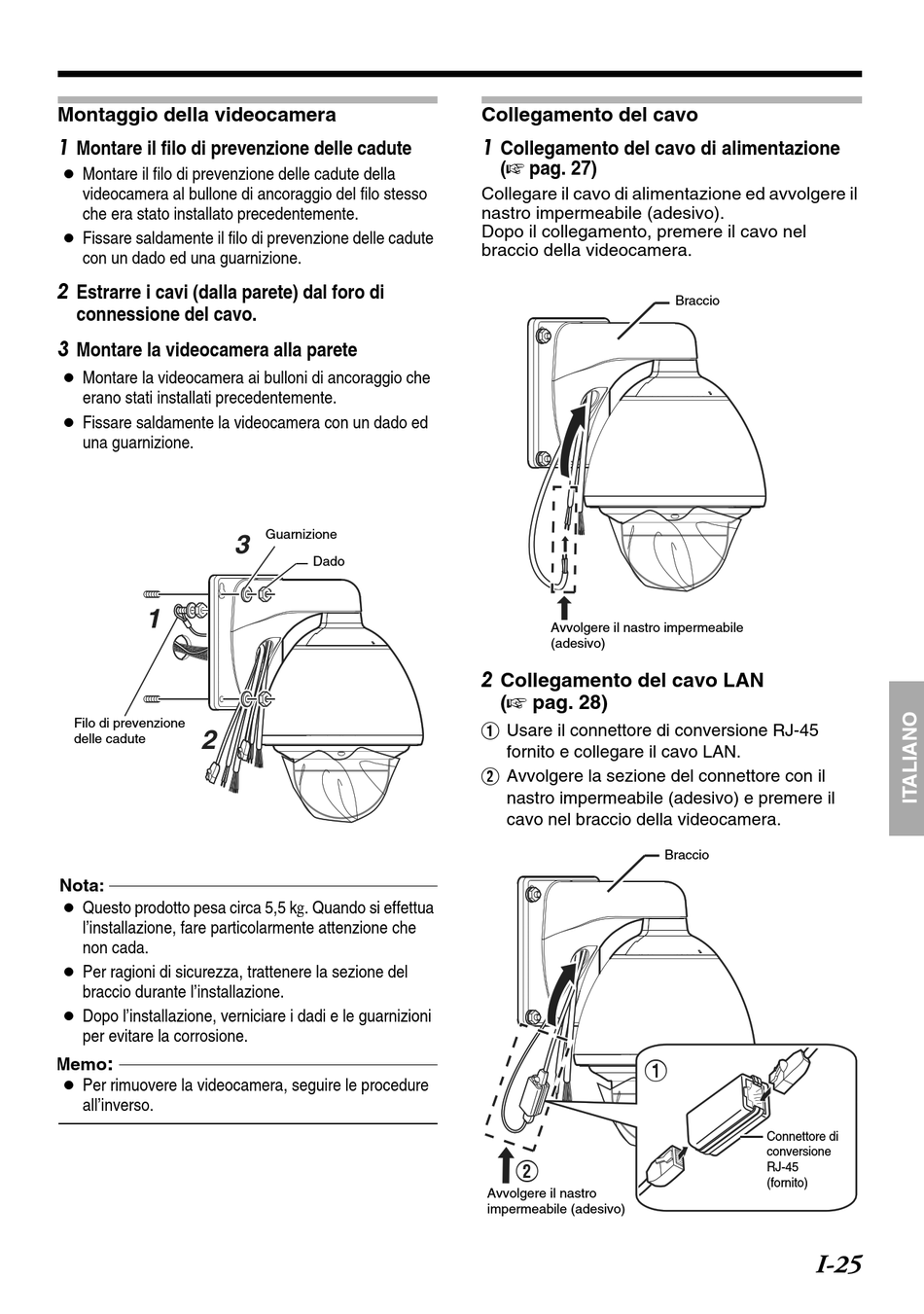

Montaggio della videocamera
1
Montare il filo di prevenzione delle cadute
● Montare il filo di prevenzione delle cadute della
videocamera al bullone di ancoraggio del filo stesso
che era stato installato precedentemente.
● Fissare saldamente il filo di prevenzione delle cadute
con un dado ed una guarnizione.
2
Estrarre i cavi (dalla parete) dal foro di
connessione del cavo.
3
Montare la videocamera alla parete
● Montare la videocamera ai bulloni di ancoraggio che
erano stati installati precedentemente.
● Fissare saldamente la videocamera con un dado ed
una guarnizione.
1
Filo di prevenzione
2
delle cadute
Nota:
● Questo prodotto pesa circa 5,5 kg. Quando si effettua
l'installazione, fare particolarmente attenzione che
non cada.
● Per ragioni di sicurezza, trattenere la sezione del
braccio durante l'installazione.
● Dopo l'installazione, verniciare i dadi e le guarnizioni
per evitare la corrosione.
:
Memo
● Per rimuovere la videocamera, seguire le procedure
all'inverso.
Guarnizione
3
Dado
Collegamento del cavo
1
Collegamento del cavo di alimentazione
(A pag. 27)
Collegare il cavo di alimentazione ed avvolgere il
nastro impermeabile (adesivo).
Dopo il collegamento, premere il cavo nel
braccio della videocamera.
Avvolgere il nastro impermeabile
(adesivo)
2
Collegamento del cavo LAN
(A pag. 28)
A Usare il connettore di conversione RJ-45
fornito e collegare il cavo LAN.
B Avvolgere la sezione del connettore con il
nastro impermeabile (adesivo) e premere il
cavo nel braccio della videocamera.
A
B
Avvolgere il nastro
impermeabile (adesivo)
Braccio
Braccio
Connettore di
conversione
RJ-45
(fornito)
