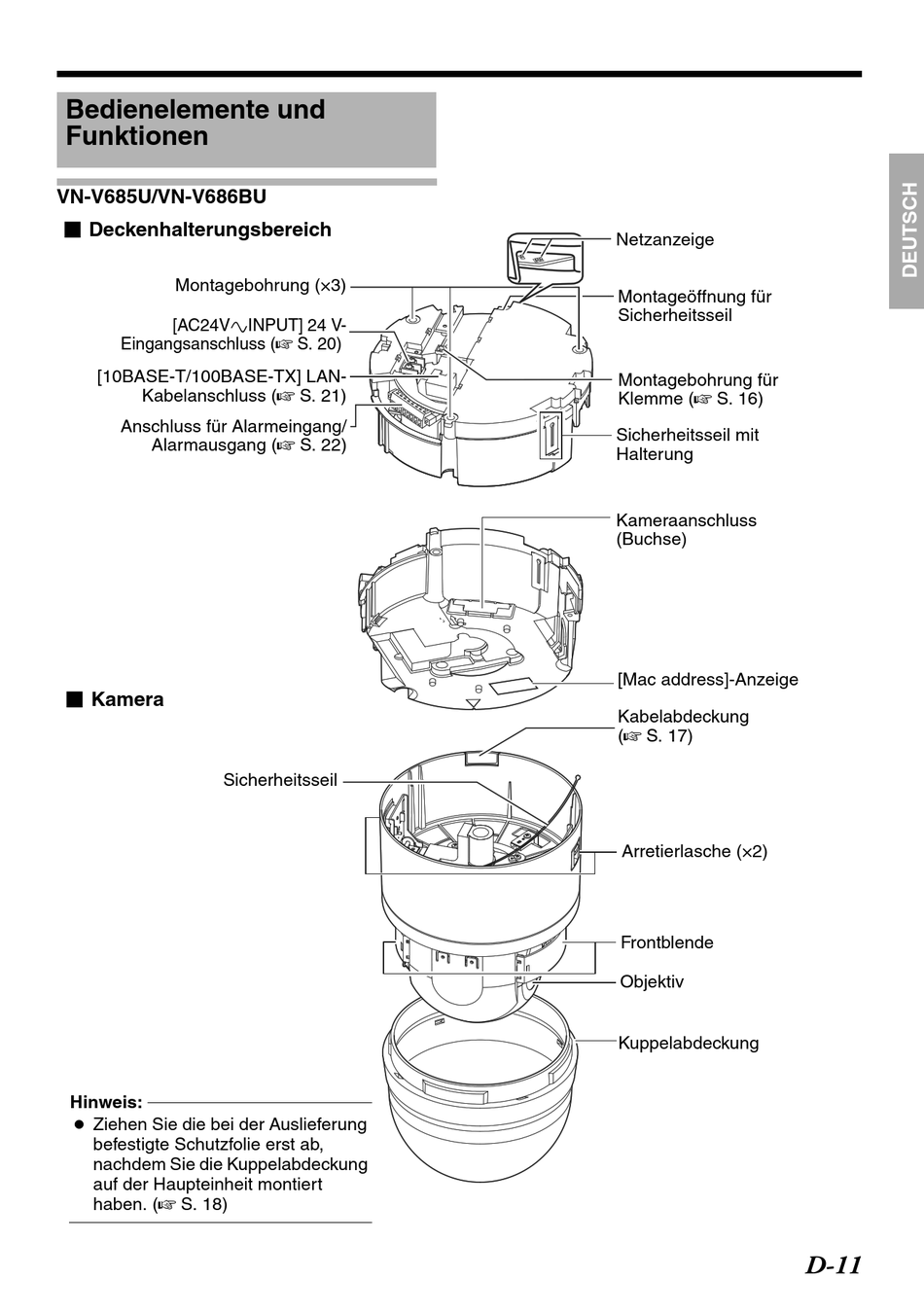

Bedienelemente und
Funktionen

VN-V685U/VN-V686BU

Deckenhalterungsbereich
Montagebohrung (×3)
[AC24VHINPUT] 24 V-
Eingangsanschluss (A S. 20)
[10BASE-T/100BASE-TX] LAN-
Kabelanschluss (A S. 21)
Anschluss für Alarmeingang/
Alarmausgang (A S. 22)
Kamera
Sicherheitsseil
Hinweis:
● Ziehen Sie die bei der Auslieferung
befestigte Schutzfolie erst ab,
nachdem Sie die Kuppelabdeckung
auf der Haupteinheit montiert
haben. (A S. 18)
Netzanzeige
Montageöffnung für
Sicherheitsseil
Montagebohrung für
Klemme (A S. 16)
Sicherheitsseil mit
Halterung
Kameraanschluss
(Buchse)
[Mac address]-Anzeige
Kabelabdeckung
(A S. 17)
Arretierlasche (×2)
Frontblende
Objektiv
Kuppelabdeckung
D-11
