  • Page 1 OPTIONAL REMOTE CONTROL 7206620100R02...

  • Page 2: Remote Control Installation

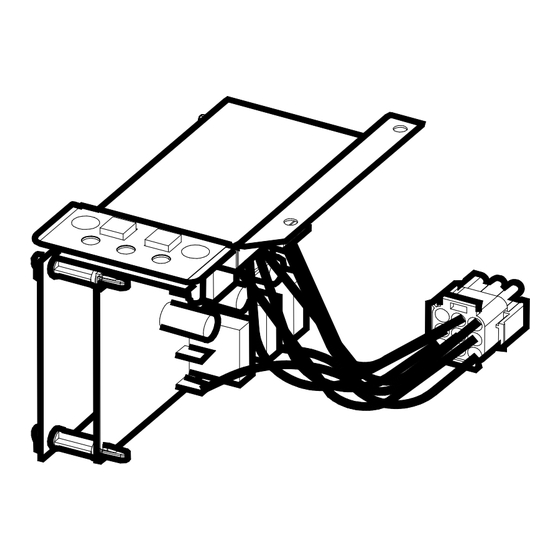

    INSTALLATION MANUAL CONTROL FIGURE 4 FIGURE 5 DEPRESS MOUNTING TABS PLUG CONNECTOR MANUAL CONTROL FIGURE 6 MANUAL CONTROL REMOVAL 1. Open steel curtain (remove glass doors if applicable). 2. Remove two screws on log grate and remove log grate (FIGURE 4). 3.

  • Page 3: Operation

    OPERATION FIGURE 1 FIGURE 2 Level 1: The flame effect is turned on and the first red indicator light is activated. Level 2: The flame effect remains on, the heater is activated to the low heat setting (flame effect and purifier only on Purifire and second red indicator lights are activated.

  • Page 4: Manual Controls

    MANUAL CONTROLS The fireplace can also be controlled in a similar manner to the remote control with switches located on the fireplace (FIGURE3). A. On Switch Operates fireplace in the same manner as the remote control transmitter. Pressing this button has the same effect as the ON button on the remote control. Pressing once to the activates Level 1, twice activates Level 2, three times activates Level 3.
  • Page 5 TÉLÉCOMMANDE FACULTATIVE 7206620100R02...
  • Page 6 INSTALLATION COMMANDE MANUELLE FIGURE 4 REBORD ARRIÈR NOTATION EMBERBED ÉTIQUETTE ARRIÈRE SECTION LATÉRALE FIGURE 5 COMMANDE MANUELLE FIGURE 6 POUR ENLEVER LA COMMANDE MANUELLE Ouvrir le rideau en acier ( enlever les portes vitrées si nécessaire) 1. Enlever les deux vis de la grille des buches et mettre de coté...
  • Page 7 FIGURE 1 COMMANDES MANUELLES ET LUMIÈRES D'INDICATR FIGURE 2 TÉLÉCOMMANDE Une télécommande à radiofréquence est fournie avec le foyer Electraflame. Cette commande a une portée d’environ 15,25 m. Il n’est pas nécessaire de la pointer vers le foyer, et elle peut franchir la plupart des obstacles (y compris les murs).
  • Page 8 fonctionnent au plus haut, et les 3 témoins lumineux rouges sont activés LE MANUEL COMMANDE La cheminée peut également être commandé d'une façon semblable à la télécommande avec des commutateurs situés sur la cheminée (FIGURE3). A. Sur le commutateur Actionne la cheminée de la même manière comme émetteur de télécommande. Appuyer sur ce bouton a le même effet que DESSUS le bouton sur la télécommande.

  • Page 9: Mando Adistancia Opcional

    MANDO A DISTANCIA OPCIONAL 7206620100R02...

  • Page 10: Instalación Del Control Remoto

    INSTALACIÓN CONTROL MANUAL FIGURA 4 REPISA TRASERA FIGURA 5 LENGÜETA POSTERIOR SECCIÓN LATERAL FIGURA 5 CONTROL MANUAL FIGURA 6 ELIMINACIÓN DEL CONTROL MANUAL 1. Abra la cortina de acero (quite las puertas de vidrio si se aplica). 2. Quite los dos tornillos en el soporte de los troncos y apártelos.

  • Page 11: Operación

    OPERACIÓN FIGURA 1 CONTROLES MANUALES E INDICADORES DE LUZ FIGURA 2 CONTROL REMOTO La chimenea Optiflama tiene un control remoto con frecuencia de radio(todos los modelos excepto BF36E). Este control remoto tiene un alcance de aproximadamente 50pies. (15.25m), No necesita dirigirlo hacia la chimenea y puede pasar a través de la mayoría de los obstáculos (incluyendo paredes).
  • Page 12 CONTROLES MANUALES Se puede también controlar la chimenea de manera similar como con el control remoto utilizando interruptores localizados en la chimenea (FIGURA3). A. Interruptor de Encendido Opera la chimenea de la misma manera que el transmisor del control remoto. Presionando este interruptor tiene el mismo efecto que el botón de ENCENDIDO en el control remoto.
