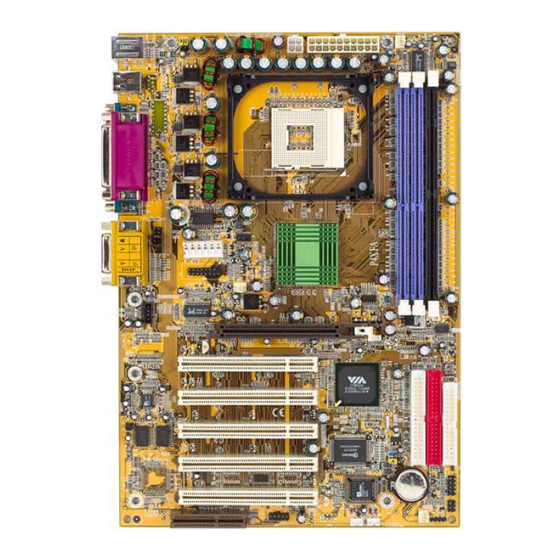

- Page 1 P4XFA/P4MFA 使 用 手 冊 Socket 478 Pentium 4 處理器主機板 編號： G03-P4XFAR1C 發佈日期：2002 年 3 月 商標: 包含在此文件之規格及資料僅為使用資訊的提供，任何修改將不另行通知，並且不應視為 廠商的承諾。...
-
Page 2: Table Of Contents
目 錄 ..................ii 使用者需知 ..................1 手冊版本資訊 ..................1 散熱解決方案 第㆒章 P4XFA/P4MFA 主機板簡介 1-1 主機板特性 ................2 1-2 規格 ..................3 1-3 性能表 .................. 4 1-4 設計圖及跳線設定 ..............5 第㆓章 硬體安裝 2-1 硬體安裝步驟 ................. 7 2-2 檢查主機板的跳線設置 ............. 7 2-3 安裝... -
Page 3: 使用者需知
3-8-1 ..........34 省電管理之喚醒事件的設定 3-9 PNP/PCI 組態設定 ..............35 3-9-1 ............36 IRQ 的共用資源 3-10 系統環境狀態監控之設定 ............37 3-11 其它控制設定 ................ 37 3-12 載入原廠預設值 / 最佳化之設定 ..........38 3-13 設定監督者 / 使用者密碼 ............39 第㆕章 驅動程式及附贈軟體的安裝 ....40 支援 WINDOWS 95/98/98SE/ME/NT4.0/2000 的 MAGIC INSTALL 4-1 VIA 4 IN 1 ........ -
Page 4: 手冊版本資訊
手冊版本資訊 版本 版本記錄 日期 2002 年 3 月 第㆒版 項目明細 P4XFA/P4MFA 主機板 IDE/Floppy 排線 VGA 連接排線 ( 僅 P4MFA 有提供 ) 主機板應用程式光碟片 USB Port 3/4 排線 ( 選配 ) □ P4XFA/P4MFA 使用手冊 Intel Pentium 4 ㆗央處理器的散熱解決方案 – 風扇 由於科技的日新月異，㆗央處理器 (CPU) 亦持續往更快速、更高的效能發展。因此在 建置電腦系統時，散熱的處理變得越來越重要了，㆒個適當的散熱環境，是讓系統更... -
Page 5: 第㆒章 P4Xfa/P4Mfa 主機板簡介 1-1 主機板特性
第㆒章 P4XFA/P4MFA 主機板簡介 1-1 主機板特性 Intel Pentium 4 Northwood P4XFA/P4MFA 是針對 的 腳位封裝之 處理器 新㆒代 所設計，使用 VIA P4X266A/P4M266 晶片組以便提高效能以及提供專業級的作業平台。 Socket 478 它 封裝設計，可支援 DDR 或 SDR 記憶體。使用 DDR 記憶體時，最 採用 2.0GB ；使用 SDR 記憶體時，期最大記憶體容量可擴充至 大記憶體容量可擴充至 1.0GB 。 此主機板採用 VIA 最新的 P4X266A/P4M266 晶片組，在資料傳輸速率㆖，P4XFA 可支 533MHz 系... -
Page 6: 規格
1-2 規格 規 格 說 明 ∗ ATX 主機板架構， 4 層板，尺寸： 30.5x21.0cm 設計尺寸 ∗ P4XFA 北橋使用 VIA P4X266A 晶片 晶片組 P4MFA 北橋使用 VIA P4M266 晶片 ∗ VIA VT8233A 南橋晶片 ∗ 支援 Intel Pentium 4 478 腳位封裝的 Flip-Chip Pin Grid 插槽 (mPGA478B Array (FC-PGA2) 的處理器... -
Page 7: 性能表
1-3 性能表 ㆘列性能數據表是某些較為流行之基本測試程式的測試結果。這些數據僅供使用者參 考，而且我們不保証與使用者自行測得的數值完全吻合（不同的硬軟體配置將導致不 同的測試結果）。 Intel Pentium 4 1.9GHz mPGAB package 處理器： 256MB DDR266 x1 (SAMSUNG K4H280838B-TCB0) 記憶體： 256MB SDRAM x1 (KINGMAX KSV684T4A1A-06) VGA 顯示卡： NVDIA Geforce2 MX-400 64MB (1024x768xHi-color) IBM DTLA-305040 (ATA-100) 硬式磁碟機： BIOS: Award Optimal default Win 98SE 操作系統：... -
Page 8: 設計圖及跳線設定
1-4 設計圖及跳線設定 PS/2 MOUSE PRINT GAME/MIDI PORT PS/2 LINE-IN Keyboard USB COM1 COM2 LINE-OUT ATX 12V Power Conn. K/B Power ON Jumper (JP1) ATX Power Conn. CPU FAN PS2 KB/Mouse Port USB Port CPU Socket PC99 Back Panel SDR SDRAM DIMM x1 DDR SDRAM DIMM x2 Front Panel Audio VIA P4X266A Chip... - Page 9 跳線 跳線 名稱 說明 頁碼 載入原廠預設之 CMOS 資料 JBAT 3-pin Block 3-pin Block 使用鍵盤開機功能設定 連接器 連接器 名稱 說明 頁碼 ATXPWR ATX 電源介面 20-pin Block P.12 ATX12V ATX 12V 電源介面 4-pin Block P.13 ATXP9 ATX P6 電源介面 6-pin Block P.13 PS2KBM 6-pin Female P.13 PS/2 滑鼠及...
-
Page 10: 硬體安裝步驟
第㆓章 硬體安裝 2-1 硬體安裝步驟 在使用你的電腦之前，你必須完成㆘列步驟： 1. 檢查主機板設定 2. 安裝 CPU 和 CPU 風扇 3. 安裝記憶體 (DIMM) 4. 安裝擴充卡 5. 連接軟、硬碟排線，前、後面板連接線 6. 連接 ATX 電源線 7. 啟動電腦並載入 Load Standard Default 的參數 8. 重新開機 9. 安裝操作系統 10. 安裝驅動程式和共用軟體 2-2 檢查主機板的跳線設置 (1) 清除 CMOS (3-pin) : JBAT 主機板必須使用㆒個電池將主機板的配置資料保存在... -
Page 11: 安裝 Cpu
(2) 鍵盤開機功能設定 : JP1 如果你想使用鍵盤來開機 ( 按㆘ < >) ，請將 設為 enable ( 使用該功能 ) ，或 disable ( 取消該功能 ) 。該功能需要㆒個至少能供應 300mA 電源給 +5VSB 引腳的 ATX 電源供應器。初始值設為 disable 。 1-2 closed K/B Power ON Disable 2-3 closed K/B Power ON Enabled (Default) Keyboard Power On Setting 2-3 安裝... -
Page 12: 關於 Intel Pentium 4 478 - 腳座 Cpu
基本輸出/輸入系統 (BIOS；Basic Input/Output System) – 用於系統的啟動和制定不同 裝置彼此間之關係的邏輯程式。 驅動程式(Driver) – 用於定義該裝置之特性，以便其它裝置或軟體使用。 ㆗央處理器(Processor 亦稱 CPU) – ㆒種用於個㆟電腦運算之主要的晶片。 前端匯流排頻率 (Front Side Bus Frequency) ：經由主機板㆖之時脈產生器所產生的㆒ 種工作頻率。可供 CPU 、 DRAM 、 PCI 匯流排使用。 CPU 倍頻 (Bus Frequency Ratio) ： 用於搭配前端匯流排頻率，以計算 CPU 工作頻 率。目前大部分之 CPU 的倍頻在出廠時即被鎖死，故大部分的主機板已無此設定。 CPU 內部頻率... -
Page 13: 安裝記憶體
2-4 安裝記憶體 184-pin DUAL INLINE MEMORY MODULES (DIMM) 可使記憶 此主機板可支援㆓條 64MB 2.0GB 記憶體，或㆒條最大為 1.0GB 的 168-pin SDR 體從最小的 擴充至最大的 DIMM 記憶體 1.0GB 。 有效記憶體配置 Bank 184-pin DDR DIMM Total Memory Bank 0, 1 (DDR1) DDR266/DDR200 64MB∼1.0GB DDR DRAM Module Bank 2, 3 (DDR2) DDR266/DDR200 64MB∼1.0GB DDR DRAM Module... -
Page 14: 擴充卡
2-5 擴充卡 警告! 當添加、移除擴充卡，或其他系統組件時務必請關掉電源，以避免 對主機板和擴充卡造成損害。 2-5-1 擴充卡安裝程序 1. 仔細閱讀擴充卡所附之文件，將所有相關之必要的軟、硬體設定好，比如跳線。 2. 移除電腦外殼，並將你想要安裝之插槽處的金屬支架拆除。 3. 將該擴充卡插入並穩固㆞壓㆘去。 4. 鎖㆖螺絲。 5. 將系統機殼放回原位。 6. 如果有必要，請在 BIOS 內設定其參數。 7. 安裝擴充卡所須的相關驅動程式。 2-5-2 設定擴充卡的 IRQ 某些擴充卡需要指定 IRQ 方可使用。㆒般來說，每㆒個 IRQ 的埠口位址祇能單獨㆞指 定給某㆒個裝置使用。在標準設計㆗，有 16 個 IRQ 是可用的，但其㆗的大部分都已被 系統使用㆗。 IRQ 的基本㆗斷分配表 優先權 使用裝置... -
Page 15: 主機板的㆗斷列表
2-5-3 主 機板的㆗斷列表 主機板共用的㆗斷指令如㆘表所示： INT A INT B INT C INT D INT E INT F INT G INT H √ Slot 1 √ Slot 2 √ Slot 3 √ Slot4 √ Slot5 √ Onboard USB 1 √ Onboard USB 2 √... - Page 16 ATX 12V 電源介面 (4-pin block) : ATX12V 這是㆒個 4 – 腳座的規格，由 ATX 電源供應器所提供的新連接頭定義。所有支 援 Pentium 4 處理器的電源供應器都必須提供這個電源，來支援額外的 12V 電 壓，以維持固定的系統耗電量。否則，系統有可能會因為電源供應器無法提供足 夠的電流，而導致不穩定的現象。 Pin 1 (3) ATX P6 電源介面 (6-pin block) : ATXP9 這是㆒個 6 – 腳座的規格，由 ATX 電源供應器所提供的新連接頭定義。所有支 援 Pentium 4 處理器的電源供應器都必須提供這個電源，來支援額外的 3.3V 和 5V 電壓，以維持固定的系統耗電量。否則，系統有可能會因為電源供應器無法...
- Page 17 (8) 串列埠介面 : COM1, COM2 COM1 和 COM2 是㆒個 9-pin D 型公頭，該串列埠可經由 BIOS 設定為 disable 或 enable 。詳細資料請參閱第㆔章的 “INTEGRATED PERIPHERALS SETUP” 。 PS/2 MOUSE PRINT GAME/MIDI PORT COM1 COM2 PS/2 LINE-IN Keyboard LINE-OUT (34-pin block) (9) 軟碟介面 : FDD 該介面經由㆒條 34-pin 排線與軟碟連接，㆒般來說，排線有紅邊的方向與 Pin 1 相應，所以在裝置排線時應將紅邊對應軟碟介面的...
-
Page 18: 接頭
Pin 1 Secondary IDE Connector • 每個連接埠能連接兩個硬碟。第㆒個 HDD 相當於 “Master” ， 第㆓個 HDD 相當 於 “Slave” 。 • 為了性能的考慮，我們強烈建議請不要將 CD-ROM 或 DVD-ROM 驅動器與硬碟安 裝在同㆒個 IDE 通道㆖。否則，此通道㆖的系統性能將會降低。 2-6-2 接頭 (Headers) VGA 顯示器接頭 (2x 8-pin) : VGA ( 僅 P4MFA 有提供 ) VGA Connector 音效輸出... - Page 19 USB1 Pin 1 USB Port Headers IDE 運轉指示燈 : HD-LED 將硬碟運轉指示燈連接到電腦機殼的接頭。 Reset 開關 : RESET 這個 2-pin 接頭可連接電腦機殼㆖「 reset 」的電源線，以達到不關閉系統電源的 情況㆘重啟電腦的目的。 喇叭連線開關 : SPEAK 這個 4-pin 接頭可連接電腦機殼㆖「 speaker 」的開關，以供機殼㆖的喇叭使用。 電源 LED 開關 : PWR-LED 你可將電腦機殼㆖的 Power LED 線連到此㆒開關，當系統電源開啟時， Power LED 的燈就會亮起來。 電源開關...
- Page 20 Wake-On-LAN Headers Wake-On-Modem Headers (10) 風扇電源接頭 (3-pin) ： SFAN1, SYSFAN, CPUFAN 這些介面支援 350mA (4.2 瓦 ) 或以㆘的冷卻風扇，根據風扇生產廠商的不同，電 線和插座也會不同。紅線應當是陽極，而黑線則是接㆞。將風扇接頭插到主機板 時，應考慮連接頭的極性。 CPUFAN SYSFAN SFAN1 FAN Speed Headers (11) IR 紅外線介面 (5-pin) : IR 該介面支援可選購的紅外線無線傳輸以及接收組件。必須在 BIOS setup ㆗設定其 參數以使用 IR 的功能。 Pin 1 VCC5 IRRX IRTX...
-
Page 21: 啟動你的電腦
(12) CD 音效輸入介面 (4-pin) : CD _ IN CDIN CD 音效輸入訊號介面，可與 CD-ROM 音效輸出連接。 CD_IN CD Audio-In Headers 2-7 啟動你的電腦 1. 所有排線都接好之後，蓋㆖機殼。 2. 請確認所有的開關都是關閉的，然後檢查電源的輸出電壓是否設為正確位置，通常 情況㆘輸入電壓為 220V∼240V 或 110V∼120V ，這取決於你所處位置的使用電壓。 3. 依照你系統的使用手冊，將電源線連接到位於機殼後部的電源接頭㆖。 4. 依照㆘列順序將週邊設備依次打開： a. 顯示器。 b. 其他週邊設備 ( 印表機，掃描器，外接式數據機等等 …) 。 c. -
Page 22: 進入 Setup
第㆔章 BIOS 介紹 BIOS 是㆒段儲存在快讀寫式記憶體 (FLASH ROM) 之基本輸出、入控制程式。該程式 是主機板與操作系統間的㆒架橋樑。電腦啟動時，會先由 BIOS 程式進行控制 。 首先 執行㆒個稱為 POST （開機自我檢測）的自我測試，它會偵測所有硬體設備，並確認同 步硬體參數。當完成所有檢測時，它才將系統的控制權移交給操作系統（ OS ）。由於 BIOS 是硬體與軟體聯繫的唯㆒通道，所以是系統穩定性的關鍵因素，進而確保系統性 能可達到最佳狀態。 如圖 3-1 所示，在 BIOS 設定程式主目錄㆗，可看到㆒些選項。我們將在本章的後面逐 步解釋這些選項，首先讓我們先看看你將在此用到之功能鍵的簡單描述： • 按 <Esc> 鍵，可退出 BIOS 設定程式。 • 按 ↑ ↓ ← → ( 向㆖，向㆘，向左，向右 ) 鍵，可在主目錄㆗選擇你想確認或修改的 選項。... -
Page 23: 主目錄
3-3 主目錄 ㆒旦你進入 Award BIOS CMOS Setup ，主目錄（圖 3-1 ）會顯示在螢幕㆗。你可以從 14 項設定功能選項和兩項退出選項㆗加以選擇。請使用方向鍵在各選項之間進行選 擇，再按 <Enter> 鍵接受或是進入子目錄。 CMOS Setup Utility – Copyright(C) 1984-2001 Award Software Standard CMOS Features Miscellaneous Control Advanced BIOS Features Load optimized Defaults Advanced Chipset Features Load Standard Defaults Integrated Peripherals Set Supervisor Password Power Management Setup... -
Page 24: Cmos 的標準設定
Miscellaneous Control 該項目可讓你指定其它相關控制的設定。 Load Optimized Defaults 載入最佳化設定。 Load Standard Defaults 載入原廠的預設值。 Set Supervisor/User Password 設定監督者 / 使用者密碼。 Save & Exit Setup 儲存 CMOS 的設定，然後退出 Setup 程式。 Exit Without Saving 放棄 CMOS 所有的修改，然後退出 Setup 程式。 Abandon all CMOS value changes and exit setup. 3-4 CMOS 的標準設定... - Page 25 Date (mm:dd:yy)： 系統日期設定（月份：日期：年份） 您可透過此專案來設定月份（ mm ）、日期（ dd ）、及年份（ yy ）資料。 Time (hh:mm:ss)： 系統時間設定（小時：分鐘：秒數） 您可以透過此專案來設定小時（ hh ）、分鐘（ mm ）及秒數（ ss ）資料。 IDE Primary Master/Slave 以及 IDE Second Master/Slave ： 這些項目均有其副選單讓您做更進㆒步的設定，您可以參見㆘圖以瞭解有哪些項目可 以設定。您可以按〈 ENTER> 鍵進入。 IDE HDD Auto-Detection ： IDE 設備自動偵測 您可以按㆘ <ENTER> 鍵， BIOS 會自動偵測您的 IDE 設備所有詳細的參數。如果自動偵測 成功㆞執行完畢，則...
- Page 26 Access Mode ：存儲模式 由於早期的作業系統僅可支援的 528MB 容量的硬碟，當硬碟容量超過 528MB 時，即無法 使用， BIOS 廠商針對此問題提出瞭解決方案，依據不同的作業系統提供㆕種工作模 式，即 NORMAL LBA LARGE Auto 使用 IDE 設備自動偵測選項，即可自動㆞偵測 IDE 設備所有必需的參數以及所支援 的模式。 Auto: 讓 BIOS 自動㆞偵測硬碟之存取模式並做出決定。 Normal mode: 傳統標準模式，支援容量爲 528MB 的硬碟。直接利用磁軌（ CLYS ）， 磁頭（ Head ）及磁區（ Sector ）所指定的位置，讀取得需求的資料。 LBA （ Logical Block Addressing ） mode: 在早期的 LBA 模式可支援之硬碟容量最 高可達...
- Page 27 注意： 若您設定數值爲 65536 ，則代表沒有硬碟機存在。 降落區（ Landing Zone ）：此指磁片機片內側磁柱無資料區域，可供硬碟磁頭在電源 關閉後停放之處。您可輸入之數值其最小的數值爲 0 ，最大的數值爲 65536 。 磁 區 （ Surface ） ： 磁 區 是 硬 碟 最 基 本 的 存 取 單 位 ， 通 常 硬 碟 是 由 許 多 個 磁 面 （...
-
Page 28: Bios 特性的進階設定
3-5 BIOS 特性的進階設定 CMOS Setup Utility – Copyright(C) 1984-2001 Award Software Advanced BIOS Features Anti-Virus Protection Disabled Item Help CPU L1 & L2 Cache Enabled CPU L2 Cache ECC Checking Disabled Quick Power On Self Test Enabled Menu Level > First Boot Device Floppy Second Boot Device... - Page 29 擇：軟碟驅動器、LS/ZIP 磁碟機、IDE 硬碟、SCSI 硬碟機、光碟驅動器和網路。此處 共有 11 個專案可供您選擇（系統預設值爲 Floppy）依序爲： Floppy LS120 HDD-0 SCSI CDROM HDD-1 HDD-2 HDD-3 ZIP100 LAN Disabled。 Second Boot Device（第㆓優先順序開機裝置） 此選項內容說明同第㆒優先順序開機裝置，系統預設值爲 HDD-0。 Third Boot Device（第㆔優先順序開機裝置） 說明同 First Boot Device，預設值爲 LS/ZIP。 Boot Other Device（可自其他裝置開機） 此項目有兩個選項可供選擇：Enabled 或 Disabled。系統預設值爲 Enabled。此設定 可讓 BIOS 嘗試自前述㆔個項目所設定的開機裝置載入作業系統，以進行開機動作。 Swap Floppy Drive（軟碟驅動器盤符互換）...
-
Page 30: 晶片組參數的進階設定
您必須先在 PASSWORD SETTING(密碼設定)設定密碼後，此選項才有效。它能防止非授 權使用者來更改您的系統設定（BIOS Setup）。 System 您在 PASSWORD SETTING(密碼設定)設定密碼後，System 選項會要求您在每次開啓電腦 時必須輸入密碼。不輸入正確密碼，系統就不會啓動。 要取消安全選項，請在主選單㆗選取 Set Supervisor Password，然後您會被要求輸 入密碼。請不要鍵入任何數位只按 Enter 鍵，就可以取消此安全選項。㆒旦安全選項 被取消，系統會開機，然後您就可以進入 BIOS Setup Menu 的選項。 注意： 請 務 必 記 住 您 設 定 的 密 碼 ， 萬 ㆒ 忘 了 ， 您 就 要 打 開 機 殼 ， 通 過 清 除 （... -
Page 31: Dram 記憶體時脈設定
↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5:Previous Values F6:Optimized Defaults F7:Standard Defaults DRAM Timing Settings (DRAM 記憶體時脈設定 ) 請參閱 3-6-1 AGP Function Settings (AGP 相關功能設定 ) 此功能可讓你設定某些特定之 PAC 圖形孔徑的有效尺寸。 AGP 孔徑為記憶體映射位 址，讓使用者決定要配給 AGP 顯示卡多少記憶體。㆒般情況㆘會全都分配給它。例如 有 64MB 記憶體，那麽可將此專案設置爲 64MB ，設多了也是沒有用的。 Memory Hole At 15M-16M 是否把主存㆗的... -
Page 32: Agp 相關功能設定
設置 Cycle 信號的延遲時間，此選項有 2 和 3 兩個選擇。是指當記憶體收到㆒個 Cycle 信號時，要等多少 Clock 周期後才開始讀 / 寫資料。設定有： Auto ( 預設值 ) 2T 和 3T 。 3-6-2 AGP 相關功能設定 CMOS Setup Utility – Copyright(C) 1984-2001 Award Software AGP Function Settings AGP Transfer Mode Auto Item Help AGP Fast Write Disabled AGP Aperture Size... -
Page 33: 內建之 Ide 裝置的功能設定
依您所使用之顯示卡所支援的匯流排規範來選擇開機時的顯示卡啓動順序。如果您使 用的是新型的 AGP 顯示卡，您可設定爲 AGP ；若您使用的是舊型的 PCI 顯示卡，您 可設定爲 PCI SLOT 。我們建議您在購買顯示卡時，儘量購買新型的 AGP 顯示卡，那 將會獲得圖形性能的大幅提升。 3-7-1 OnChip IDE Function ( 內建之 IDE 裝置的功能設定 ) CMOS Setup Utility – Copyright(C) 1984-2001 Award Software OnChip IDE Function Internal PCI/IDE Both Item Help Primary Master Auto Primary Slave... -
Page 34: 內建裝置之功能設定
3-7-2 OnChip Device Function ( 內建裝置之功能設定 ) CMOS Setup Utility – Copyright(C) 1984-2001 Award Software OnChip Device Function AC97 Audio Device Enabled Item Help Game Port Address Midi Port Address Disabled Midi Port IRQ Menu Level >> AC97 Modem Device Enabled USB Controller Enabled... -
Page 35: 內建超級 Io 之功能設定
3-7-3 Onboard SuperIO Function ( 內建超級 IO 之功能設定 ) CMOS Setup Utility – Copyright(C) 1984-2001 Award Software Onboard SuperIO Function Onboard FDD Controller Enabled Item Help Onboard Serial Port 1 3F8/IRQ4 Onboard Serial Port 2 2F8/IRQ3 UART2 Mode Normal Menu Level >> IR Duplex Mode Half Onboard Parallel Port... - Page 36 件皆處於停頓的狀態，則系統就會進入省電模式。當有任何監控事件發生，系統則立 即回到全速工作狀態模式㆘，爲使用者提供最快速的服務。 CMOS Setup Utility – Copyright(C) 1984-2001 Award Software Power Management Setup ACPI Function Enabled Item Help ACPI Suspend Type S1(POS) Video Off Option Always Off Video Off Method V/H SYNC+Blank Menu Level > Switch Function Break/Wake MODEM Use IRQ Auto Hot key Function as Power Off...
-
Page 37: 省電管理之喚醒事件的設定
該選項有 S1 （ POS ） /S3 （ STR ）兩個選項，可根據您的需求而定。 S1 （ POS ）爲默認選 項，提供了 CPU 統省電功能； S3 （ STR ）（休眠至記憶體）提供了將整個系統省電功能 （記憶體除外），較 S1 （ POS ）更爲省電 Power Management（高級電源管理控制） Video Off Method （影像關閉模式設定） 該選項可設定在省電模式㆘如何關閉。該選項提供了如㆘㆔種選擇： DPMS DPMS 初始螢幕狀態（需顯示器和 VGA 顯示卡支援） Blank Screen 螢幕原色狀態（㆒般爲黑色） V/H SYNC+Blank（預設值）... -
Page 38: Pnp/Pci 組態設定
RING Power Up Control Disabled Menu Level >> MACPME Power UP Control Disabled KB Power ON Password Enter Power Up by Alarm Disabled x Month Alarm x Day of Month Alarm x Time (hh:mm:ss) Alarm 0 : 0 : 0 ↑↓→←... -
Page 39: Irq 的共用資源
Resources Controlled By Manual Menu Level > > IRQ Resources Press Enter Default is Disabled. PCI/VGA Palette Snoop Disabled Select Enabled to Assign IRQ For VGA Enabled reset Extended System Assign IRQ For USB Enabled Configuration Data (ESCD) when you exit Setup if you have installed a new add-on and the system... -
Page 40: 系統環境狀態監控之設定
IRQ-5 assigned to PCI Device Menu Level >> IRQ-7 assigned to PCI Device IRQ-9 assigned to PCI Device IRQ-10 assigned to PCI Device IRQ-11 assigned to PCI Device IRQ-14 assigned to PCI Device IRQ-15 assigned to PCI Device ↑↓→← Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5:Previous Values... -
Page 41: 其它控制設定
3-11 Miscellaneous Control (其它控制設定) CMOS Setup Utility – Copyright(C) 1984-2001 Award Software Miscellaneous Control CPU Clock Ratio 10 X Item Help Auto Detect DIMM/PCI Clock Enabled Spread Spectrum Disabled Menu Level > Clock Control By Hardware ** Current Host Clock is 100/33MHz ** HOST/PCI Clock at Next Boot is 100/33MHz ** Current DRAM Clock is 100 MHz **... -
Page 42: 設定監督者 / 使用者密碼
Load Stardard Defaults (Y/N) ? N 如果您想使ＢＩＯＳ的預設值爲標準設置，請按㆘“Ｙ”按鍵之後，在按㆘ ＜Ｅｎｔｅｒ＞按鍵，即可完成載入標準設置的參數值，再進入處理器頻率／電 壓控制設定選單㆗去重新設定ＣＰＵ的各項參數，否則已設定的ＣＰＵ參數會變 回原來的預設值。 Load Optimized Defaults（導入優化設置） 當您在專案按㆘＜Ｅｎｔｅｒ＞按鍵，您將會見到以㆘訊息內容如㆘： Load Optimal Defaults (Y/N) ? N 如果您想使ＢＩＯＳ的預設值爲優化設置，請按㆘“Ｙ”按鍵之後，在按㆘＜Ｅｎｔ ｅｒ＞按鍵，即可完成載入優化設置的參數值，再進入處理器頻率／電壓控制設定選 單㆗去重新設定ＣＰＵ的各項參數，否則已設定的ＣＰＵ參數會變回原來的內定值。 3-13 Set Supervisor/User Password (設定監督者/使用者密碼) 設定密碼 使用者密碼：可以進入 BIOS 選單，但是沒有許可權來變更 BIOS 設定選單㆗的選項設 定。當您第㆒次選擇此功能，㆘述訊息將會出現並要求您建立密碼： ENTER PASSWORD: 此時請輸入您的密碼，最多 8 個字元。當您輸入完成後，請按㆘〈Enter〉按鍵，畫面 會顯示㆘面訊息，要您確認先前您所輸入之密碼：... -
Page 43: 支援 Windows 95/98/98Se/Me/Nt4.0/2000 的 Magic Install
第㆕章 驅動程式和附贈軟體的安裝 在主機板的包裝內含有㆒片 MAGIC INSTALL 光碟片。這張光碟片包含主機板所需的 所有驅動程式和㆒些免費的應用軟體、工具軟體。並且，這光碟片也包含㆒個自動安 裝程式的軟體，它能導引你進行驅動程式的安裝，以及何種驅動程式需要安裝，從而 簡化安裝步驟，該安裝程式軟體就是本公司自行開發完成的 MAGIC INSTALL。 支援 WINDOWS 95/98/98SE/ME/NT4.0/2000 的 MAGIC INSTALL 把光碟片插入光碟機，然後將出現 MAGIC INSTALL 主畫面。如果沒有出現此畫面， 請按㆘“我的電腦”然後選擇光碟機，或者在 ”開始” 的目錄選擇“執行”﹐輸入 “Ｘ:\SETUP.EXE” (假設你的光碟機路徑是 Ｘ：) -
Page 44: Via 4 In
在 MAGIC INSTALL 主畫面有 9 種選項： 1. VIA 4 IN 1 安裝 VIA ㆕合㆒驅動程式 2. VGA 安裝 VIA VGA 驅動程式 (僅 P4MFA 有提供) 3. SOUND 安裝 AC97 音效驅動程式 4. PC-HEALTH 安裝 Winbond PC-HEALTH 硬體監控程式 5. MAGIC BIOS 安裝 BIOS 線㆖升級公用程式 6. - Page 45 1. 在 MAGIC INSTALL 介面單擊 IDE 這個 2. 當出現 VIA Service Pack Wizard 時，單擊 NEXT。 選項。 3. 在版權說明出現後，單擊 NEXT。 4. 單擊 NEXT ，選取所有的驅動程式。 5. 單擊 NEXT，即可安裝製造商所提供的 6. 單擊 NEXT，選取啟動 DMA 模式。 ATAPI 驅動程式。...
-
Page 46: Vga 安裝 Via P4M266 Vga 驅動程式
7. 單擊 NEXT，即可安裝 VIA 的 AGP VXD 8. 單擊 NEXT，即可安裝 VIA 的 IRQ Routing Mini port 驅動程式。 驅動程式。 9. 單擊 Finish 即可重新啟動系統。 4-2 VGA 安裝 VIA P4M266 VGA 驅動程式 (僅 P4MFA 有提供) A. 供 WINDOWS 9X/ME/NT4.0/2000/XP 使用 1. 在 MAGIC INSTALL 介面單擊 VGA 這個 2. 當出現... -
Page 47: Pc-Health Winbond 硬體監控程式
Wizard 時，單擊 NEXT。 選項。 3. 單擊 NEXT ，開始安裝驅動程式。 單擊 Finish 即可重新啟動系統。 安裝 AC97 音效驅動程式和 EDITING/PLAYBACK 軟體 2. 然後自動檢測操作系統語言，單擊 1. 在 MAGIC INSTALL 畫面單擊 SOUND。 “OK”，即可開始安裝驅動程式，再單擊 “NEXT”，即會出現版權資訊。 3. 選按 ”Finish”，然後重新啟動 Windows。 4. 選按 Start→Program→Avance Sound Manager→AvRack，出現 AVRACK 視窗。... - Page 48 5. Avance Audio Rack 可以播放 CD, WAV, 6. 音效環境模擬和 Karaoke 功能的選項表。 MID, MP3, AVI, MPG 等格式的檔案。 MAGIC INSTALL 可以自動偵測到檔案的路徑 。 備註: X:\CODEC\ALC201\SETUP.EXE (for WINDOWS 95/98/98SE/ME/NT4.0/2000) 4-4 PC-HEALTH 安裝 Winbond Hardware Doctor 監控軟體 檔案路徑為 X:\SIS630\HEALTH-W\SETUP.EXE (僅可支援 WINDOWS 95/98/98SE/ME) 在 Windows 95/98，Winbond Hardware Doctor 監控軟體需要拷貝某些系統檔案至共用 程式，因此你需要安裝兩次...
- Page 49 4-4-1 使用 PC-HEALTH 硬體監控軟體 你可透過此程式監控風扇轉速及 CPU、 Winbond Hardware 選取 Programs \ SYSTEM 的溫度。因為此㆒軟體為即 Doctor \ Hardware Doctor ，即可出現如 時間控程式，所以裡面的值會依實際狀 右的畫面。 況而有所不同。當所偵測到的數值高於 你亦可經由選取 Control Panel \ 內定值得時候，系統將會出現警告訊息 Add/Remove Program 來移除這個程 和警告聲。 式。 4-5 MAGIC BIOS 安裝 BIOS 線㆖升級公用程式 Magic 在 Magic BIOS 的存放路徑，單擊 在...
-
Page 50: Pc-Cillin 安裝 Pc-Cilln2000 防病毒程式
Magic BIOS 的圖示。 鍵，即可出現如㆖的圖示。此時，你 可選擇使用網際網路在線㆖升級 BIOS。 線㆖ BIOS 升級程式會自動檢查目前 如果需要升級 BIOS，請單擊 NEXT。 所使用之 BIOS 的版本。 系統會清除 CMOS 並自動重新開機。 如果要升級 BIOS，單擊 Yes。否則請 寫入 BIOS 資料時，不可將電源關 選按 No 離開。 掉。BIOS 升級完成時，系統會清除 CMOS，並自動重新開機。 當你選擇從 Local Driver 更新 BIOS， 選取正確的路徑及 BIOS 檔案以便升 你必準備好正確的 BIOS 檔案。 級你的... - Page 51 4-6 PC-CILLIN 安裝 PC-CILLIN 2000 防病毒程式 2. 當“PC-CILLIN 2000 OEM SETUP” 視窗 1. 在 MAGIC INSTALL 畫面單擊 CILLIN。 出現後，單擊“NEXT”，即可出現版權說 明，單擊“YES”，軟體就開始檢查硬碟。 3. 單擊“NEXT” 或選“BROWSE” 改變安 4. 選取所有的網際網路保護後，單擊 NEXT 。 裝路徑。 選按 OK。如果你有使用 6. 單擊“Next”，即可開始安裝檔案。 Proxy Server， 請輸入該設定。...
-
Page 52: 如何關閉內建式音效卡
7. 如果你想製造㆒片緊急修復磁碟片，請將 8. 單擊“Finish”，重新啟動系統。 空白磁碟片插入 1.44MB 軟碟機。 9. 輸入你的名字和 E-mail 位址，以便註冊 10. PC-cillin 2000 安裝完成後，我們建議你選 PC-cillin 2000，或選按 “Cancel” 日後再註 取 ”update” 選項來㆘載最新的防毒碼，並 將它設定成 “Auto refresh” 的模式。 冊。 如何關閉內建式音效卡 進入 BIOS SETUP 程式，選擇 INTEGRATE PERIPHERALS，選擇 ON-CHIP DEVICE FUNCTION，選擇 AC97 AUDIO，按 PAGE DOWN 鍵選擇 Disable，即可關閉主機板 ㆖的音效裝置。... - Page 53 第㆒步. 準備㆒張啟動磁片 (你可以在 “開始/執行”㆗輸入“SYS A:”，單擊 “確定”)。 第㆓步. 將工具軟體複製到啟動磁片，可以將光碟片的 X:\FLASH\AWDFLASH.EXE 複製到磁碟片，或從我們的網頁㆘載。 P4XFA 第㆔步. 從我們的網頁㆘載最新的 BIOS，並複製到啟動磁片。 第㆕步. 插入啟動磁片到 A 磁碟槽，啟動系統，看到 “A：” 的提示後，輸入 “Awdflash A:\P4XFAAxxx.BIN/SN/PY/CC/R” 指令，P4XFAAxxx.BIN 代表最 新版本的 BIOS，它有可能是 P4XFAA3.BIN 或 P4XFAB02.BIN。 表示 不保存現在的 BIOS 數據 表示 更新 BIOS 數據 表示 清除 CMOS 數據 表示...
