Renkforce 3374174 Operating Instructions Manual

Bedienungsanleitung
19-in-1-Dockingstation
mit USB-C®-Netzteil
Best.-Nr. 3374174
1 Herunterladen von Bedienungsanleitungen
Verwenden Sie den Link www.conrad.com/downloads
te Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den
Anweisungen auf der Webseite.
2 Bestimmungsgemäße Verwendung
Bei dem Produkt handelt es sich um eine Dockingstation, die über das mitgelieferte USB-Netzteil mit
Strom versorgt wird. Das Produkt kann die Konnektivität erweitern und die Unterstützung mehrerer Dis-
plays realisieren.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-
schädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-
le Rechte vorbehalten.
Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Aufmachung (HDMI Trade Dress)
und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.
USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Forum.
3 Lieferumfang
■
Dockingstation
■
USB-C®-8K-20-Gb/s-Datenkabel (1 m)
■
USB-C®-Kabel zum Aufladen (2 m)
■
USB-C®-Netzteil
■
Bedienungsanleitung
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektri-
schen Schlag führen kann.
Das Produkt entspricht der Schutzklasse II (verstärkte oder doppelte Isolierung / Schutziso-
lierung).
Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben
werden. Es darf weder feucht noch nass werden.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen
oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-
rantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich
an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann
bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer
Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
■
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
1
(oder scannen Sie den QR-Code), um die komplet-
5.4 Bedienung
■
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben,
wenden Sie sich an einen Fachmann.
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu
reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Netzteil
Verändern oder reparieren Sie keine Komponenten der Stromversorgung, einschließlich
Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschädigten Komponenten. Le-
bensgefahr durch Stromschlag!
■
Schließen Sie das Produkt an einer Steckdose an, die jederzeit leicht zugänglich ist.
■
Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.
■
Als Spannungsquelle für das Netzteil darf nur eine haushaltsübliche Steckdose verwendet werden,
die an das öffentliche Versorgungsnetz angeschlossen ist. Überprüfen Sie vor dem Anschluss des
Netzteils, ob die Spannungsangaben auf dem Netzteil mit der Spannung in Ihrem Haushalt überein-
stimmen.
■
Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.
■
Ziehen Sie niemals am Kabel, um das Netzteil von der Steckdose zu trennen. Verwenden Sie statt-
dessen stets die dafür vorgesehenen Griffflächen am Netzstecker.
■
Trennen Sie das Netzteil aus Sicherheitsgründen während eines Gewitters stets von der Stromver-
sorgung.
■
Sollte das Steckernetzteil Beschädigungen aufweisen, so fassen Sie das Netzteil nicht an, da dies zu
einem tödlichen Stromschlag führen kann! Gehen Sie wie folgt vor:
– Schalten Sie zuerst die Netzspannung zur Steckdose ab, an der das Steckernetzteil angeschlos-
sen ist (zugehörigen Leitungsschutzschalter abschalten bzw. Sicherung herausdrehen, anschlie-
ßend FI-Schutzschalter abschalten, sodass die Netzsteckdose allpolig von der Netzspannung ge-
trennt ist).
– Ziehen Sie das Netzteil aus der Steckdose.
– Verwenden Sie ein neues Netzteil der gleichen Bauart. Verwenden Sie das beschädigte Netzteil
nicht weiter.
■
Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten beschä-
digt wird.
■
Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich in ihnen verfangen kann. Bei
Nichtbeachtung besteht Verletzungsgefahr.
5.6 Angeschlossene Geräte
■
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die
das Produkt angeschlossen wird.

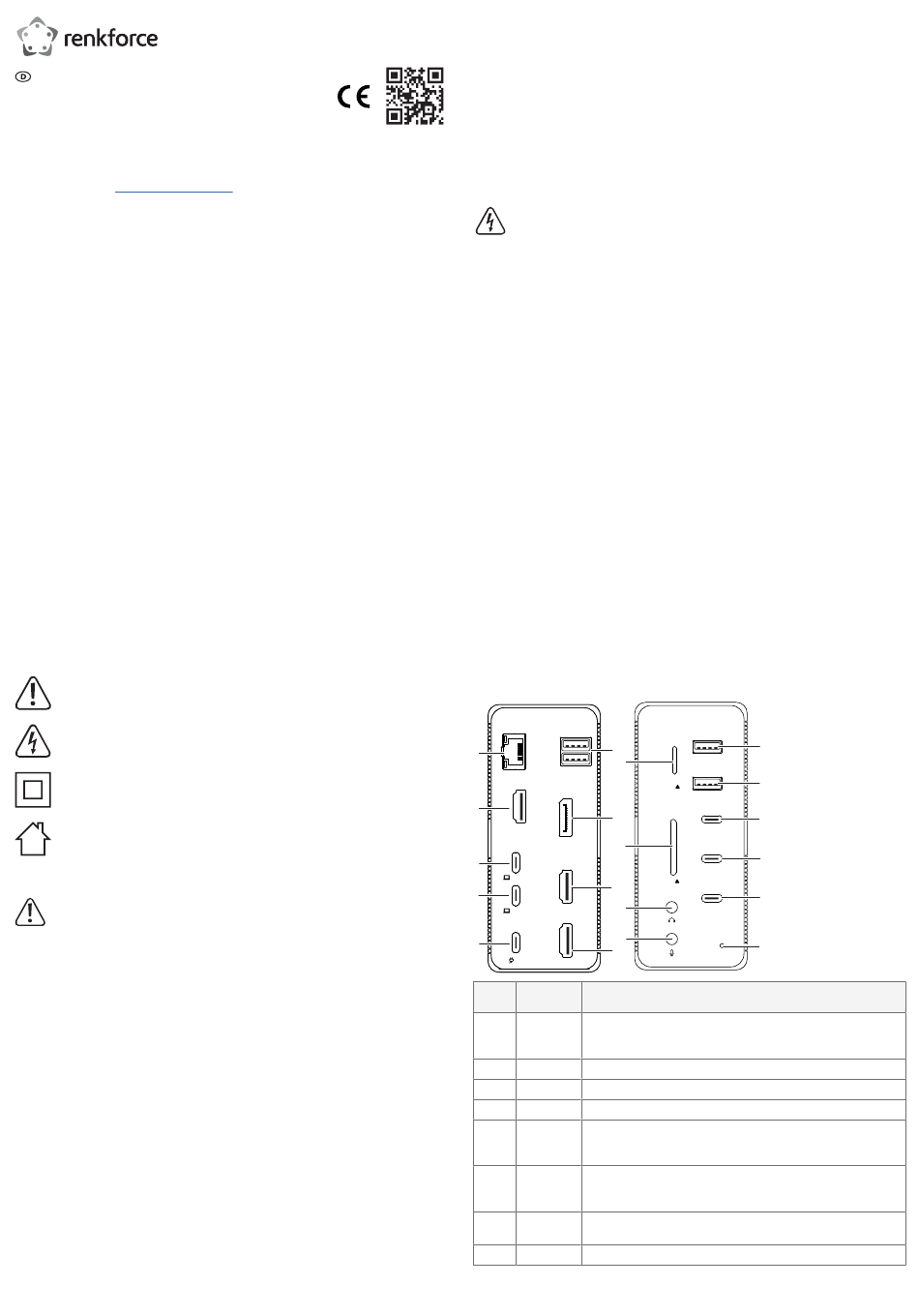

6 Produktübersicht
6
1
7
USB2.0 USB2.0
ETHERNET ETHERNET
2
8
HDMI 1 HDMI 1
DP DP
9
3
HOST 1 HOST 1
10
4
11
HDMI 2 HDMI 2
HOST 2 HOST 2
12
5
13
PD PD
HDMI 3 HDMI 3
Kennzeich- Beschreibung
nung
1 ETHERNET RJ-45-Gigabit-Ethernet:
- 10 / 100 / 1000 Mb/s
- Port-LED zeigt den Status an
2 HDMI1 HDMI: 8K bei 30 Hz
3 HOST1 USB-C®: Verbindung mit Laptop (HOST1).
4 HOST2 USB-C®: Verbindung mit Laptop (HOST2).
5 PD USB-C® Power Delivery 3.0
- Upstream-Aufladung für Eingangsgeräte (z. B. Laptop), max. 96 W
- Eingang unterstützt 100-W-Netzteil
6 USB 2.0 USB-A-2.0-Ports (z. B. Maus, Tastatur, Speichersticks, Drahtlos-Dongles)
- Daten: max. 480 Mb/s
- Leistungsabgabe: 5 V/DC 0,5 A 2,5 W max.
7 MICROSD microSD-Kartensteckplatz: Lesegeschwindigkeit 50 bis 104 MB/s, Schreibge-
schwindigkeit: 30 bis 80 MB/s
8 DP DisplayPort: 4K bei 60 Hz
14
USB3.0
15
Micro
SD
USB3.0
16
USB3.0
17
USB3.0
SD
18
USB3.0
19
