Renkforce RF-TPCD-300 Operating Instructions Manual

Bedienungsanleitung
Renkforce RF-TPCD-300 USB3.2 Gen2 USB-C
auf PCIe NVMe M.2 SSD Docking Station mit 1:1
Klon Funktion, schwarz
Best.-Nr. 3347287
1 Bedienungsanleitung zum Download
Verwenden Sie den Link www.conrad.com/downloads
die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn ver-
fügbar). Folgen Sie den Anweisungen auf der Webseite.
2 Bestimmungsgemäße Verwendung
Dieses Produkt ist zur Verwendung als Dockingstation mit zwei Einschüben für die Erweiterung
der Speicherkapazität, IT-Datensicherung, Batch-Verarbeitung, Formatierung, Offline-Klonen
und Dateiübertragung vorgesehen.
Das Produkt ist ausschließlich für die Verwendung in Innenräumen vorgesehen. Verwenden
Sie es daher nicht im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Sollten Sie das Produkt für andere als die genannten Zwecke verwenden, kann das Produkt
beschädigt werden. Eine unsachgemäße Verwendung kann Kurzschlüsse, Brände, Strom-
schläge und weitere Gefahren nach sich ziehen.
Das Produkt entspricht den gesetzlichen Vorgaben und erfüllt sämtliche der nationalen und eu-
ropäischen Vorschriften. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt
nicht umbauen und/oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
USB4 , USB Type-C und USB-C sind eingetragene Marken von USB Implementers Forum.
® ® ®
3 Lieferumfang
Dockingstation
USB-C -auf-USB-C -Kabel
® ®
4 Symbolerklärung
Die folgenden Symbole befinden sich am Produkt/Gerät oder erscheinen im Text:
Dieses Symbol warnt vor Gefahren, die Verletzungen nach sich ziehen können.
Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen
Stromschlag führen kann.
Für Verwendung in Innenräumen.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung aufgeführten Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für
daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in
solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemeine Hinweise
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte anderenfalls für
Kinder zu einem gefährlichen Spielzeug werden.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wur-
den, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fach-
kraft bzw. einer zugelassenen Fachwerkstatt ausführen.
5.2 Handhabung
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunter-
fallen aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
Setzen Sie das Produkt keinen mechanischen Belastungen aus.
Schützen Sie das Gerät vor extremen Temperaturen, starken Stößen, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
®
(oder scannen Sie den QR-Code), um
Netzteil
Bedienungsanleitung
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
Nehmen Sie das Produkt niemals unmittelbar nachdem es von einer kalten in eine warme
Umgebung gebracht wurde in Betrieb. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören. Lassen Sie das Produkt deshalb vor der Inbetriebnah-
me stets zuerst einmal auf Zimmertemperatur kommen.
5.4 Bedienung
Wenden Sie sich an eine sachkundige Person, sollten Sie Zweifel in Bezug auf die Bedie-
nung, die Sicherheit oder den Anschluss des Geräts haben.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Versuchen Sie NICHT, das Produkt
selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen aufbewahrt
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Netzteil
Verändern oder reparieren Sie keine Komponenten der Stromversorgung, ein-
schließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschä-
digten Komponenten. Bei Nichtbeachtung dieses Hinweises besteht die Gefahr
eines lebensgefährlichen elektrischen Schlags!
Schließen Sie das Produkt an eine Netzsteckdose an, die jederzeit leicht zugänglich ist.
Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.
Als Spannungsquelle für das Netzteil darf nur eine haushaltsübliche Steckdose verwendet
werden, die an das öffentliche Versorgungsnetz angeschlossen ist. Überprüfen Sie vor
dem Anschluss des Netzteils, ob die Spannungsangaben auf dem Netzteil mit der Span-
nung Ihres Stromversorgers übereinstimmen.
Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.
Ziehen Sie niemals am Kabel, um das Netzteil von der Steckdose zu trennen. Verwenden
Sie stattdessen stets die dafür vorgesehenen Griffflächen am Netzstecker.
Trennen Sie das Netzteil aus Sicherheitsgründen während eines Gewitters stets von der
Stromversorgung.
Sollte das Netzteil Beschädigungen aufweisen, berühren Sie es nicht, da dies zu einem
tödlichen Stromschlag führen kann! Gehen Sie folgendermaßen vor:
– Schalten Sie zunächst einmal die Netzspannung zur Steckdose ab, an der das Netz-
teil angeschlossen ist (entsprechenden Leitungsschutzschalter abschalten oder die
Sicherung herausnehmen und anschließend den entsprechenden FI-Schutzschalter
abschalten).
– Trennen Sie dann das Netzteil von der Netzsteckdose.
– Verwenden Sie ein neues Netzteil der gleichen Bauart. Sehen Sie von der weiteren
Verwendung des Netzteils ab.
Stellen Sie außerdem sicher, dass Kabel nicht eingeklemmt, geknickt oder durch scharfe
Kanten beschädigt werden.
5.6 Angeschlossene Geräte
Beachten Sie auch die Sicherheits- und Bedienungshinweise der übrigen Geräte, die an
dieses Produkt angeschlossen sind.

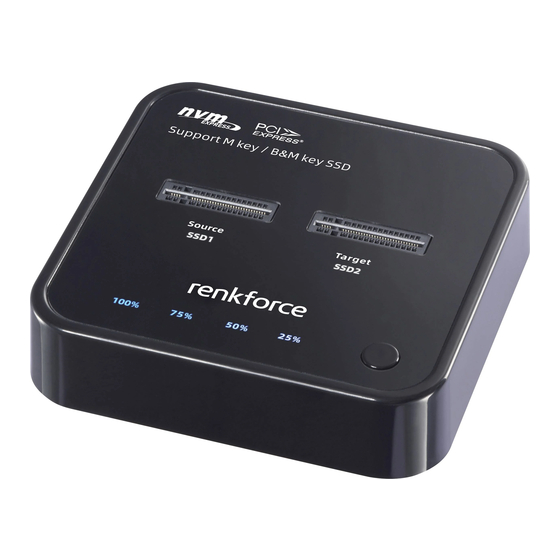

6 Produktübersicht
7 Bedienung
7.1 Initialisieren eines neuen Datenträgers
Wichtig:
– Sichern Sie wichtige Daten, bevor Sie dieses Produkt verwenden, um Datenlöschung,
-veränderung oder -verlust durch Benutzereingriffe zu vermeiden.
Eine neue SSD muss vor der Verwendung initialisiert, partitioniert und formatiert werden.
Halten Sie sich an die Informationen in der Dokumentation oder in den Support-Ressourcen,
die von Ihrem Betriebssystem hierzu zur Verfügung gestellt werden.
1
1 DC IN: Stromanschluss (USB-C
2
2 Ein/Aus-Taste
3
3 PC: Datenanschluss (USB-C
4
4 Source SSD1: Quell-SSD-Steckplatz
5
5 Target SSD2: Ziel-SSD-Steckplatz
6
6 SSD1/SSD2: SSD-Kontrollleuchten
7 Klontaste
8 25% / 50% / 75% / 100%:
7
Kontrollleuchten für Klonprozess
8
)
®
)
®
