BGS technic 70957 Instruction Manual

Hilfsrahmen-Ausrichtbolzen-Satz, für Ford
WERKZEUG
1 Hilfsrahmen-Ausrichtbolzen-Satz,
zu verwenden wie OEM 205-316A
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch, bevor Sie
das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem Verwendungszweck
entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden, Verletzungen und Erlöschen
der Gewährleistung führen. Bewahren Sie diese Anleitungen für späteres Nachlesen an einem sicheren
und trockenen Ort auf. Legen Sie die Bedienungsanleitung bei, wenn Sie das Produkt an Dritte
weitergeben.
VERWENDUNGSZWECK
Dieser Ausrichtbolzen-Satz ermöglicht eine korrekte Ausrichtung des Hilfsrahmens und dadurch der
Fahrwerks- und Lenkungskomponenten. Die enthaltenen Werkzeugkomponenten sind geeignet für z.B.
Ford C-Max, Cougar, Fiesta, Focus, Fusion, Galaxy, Kuga, Mondeo, Puma, S-Max, Transit, Transit
Connect usw.
SICHERHEITSHINWEISE
•
Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
•
Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen
•
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.
Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage und
Montage immer der fahrzeugspezifischen Serviceliteratur.
•
Entfernen Sie maximal eine Befestigungsschraube des Hilfsrahmens, niemals alle und sichern Sie
den Hilfsrahmen immer durch Abstützen, um ein Herabfallen zu verhindern. Lösen Sie die
Befestigungsschrauben nur leicht.
ANWENDUNG

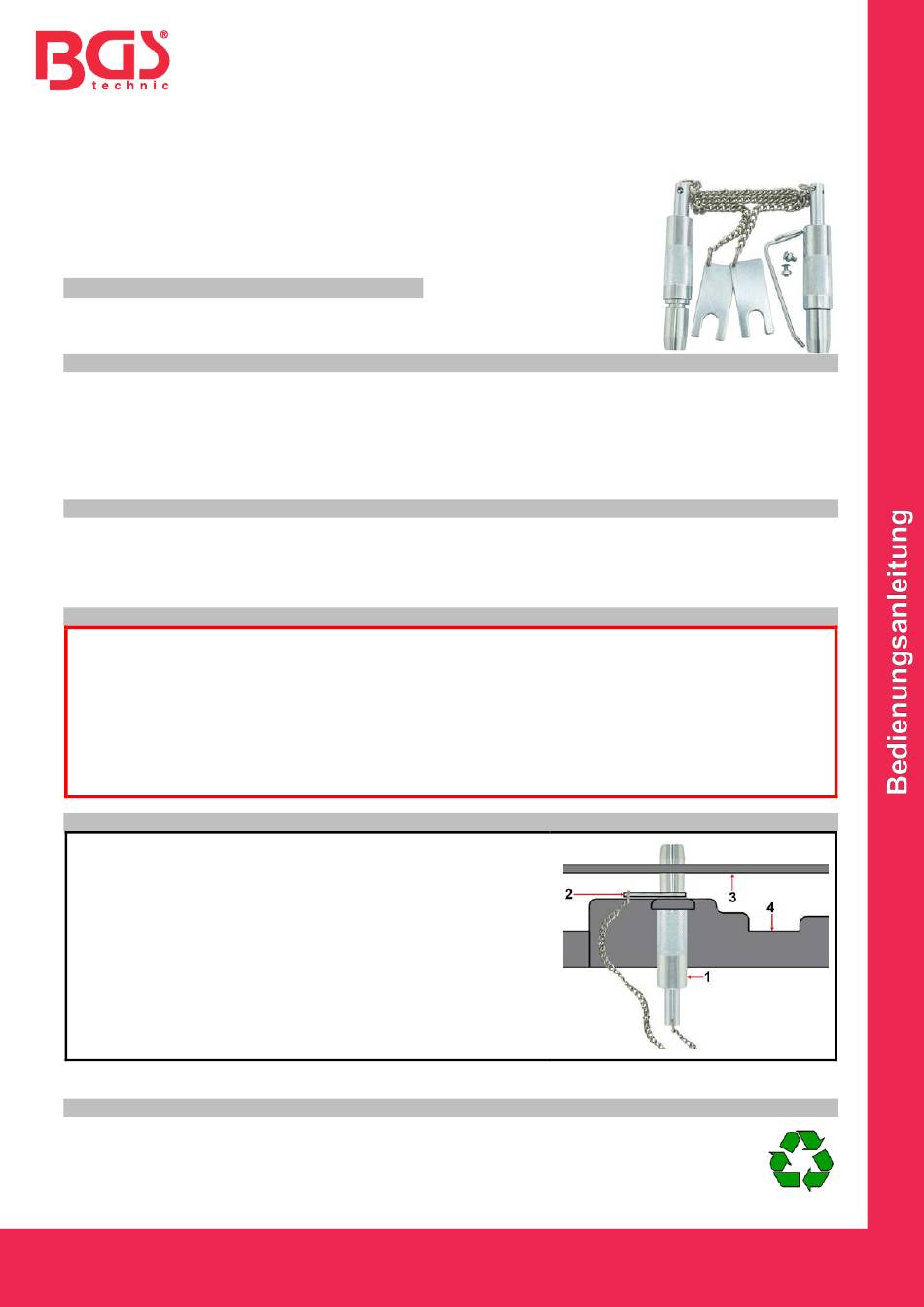

1 Ausrichtbolzen
2 Fixierplatte
3 Bodenblech
4 Hilfsrahmen
Bei Montage des Hilfsrahmens die Befestigungsschrauben nur
so weit anziehen, dass der Rahmen sich noch ausrichten lässt.
Ausrichtbolzen an den dafür vorgesehenen Stellen einsetzen,
Fixierplatte oberhalb des Hilfsrahmens in die Ausrichtbolzennut
einsetzen und durch Drehen im Uhrzeigersinn den
Ausrichtbolzen fixieren. Ausrichtbolzen mit Hilfsrahmen an den
Bohrungen im Bodenblech ausrichten und Hilfsrahmen durch
Anziehen der Hilfsrahmenschrauben befestigen.
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge,
Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle zuzuführen und
umweltgerecht zu entsorgen. Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über
Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer
umweltgerecht.
