DLS BRUXW310 Manual

DLS COMPETITION basar W310, W312

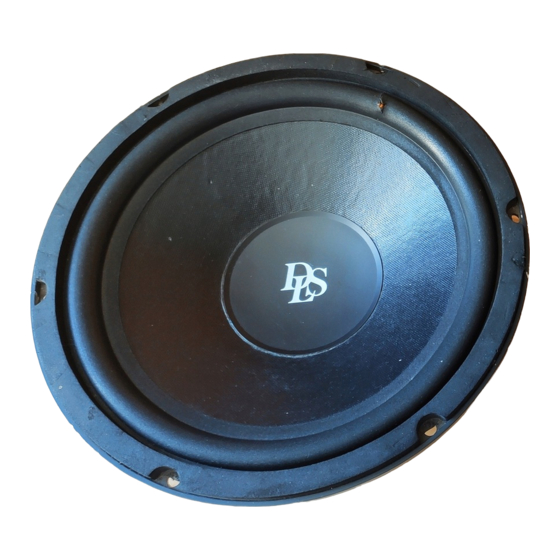

Tack för att du köpt DLS COMPETITION bashögtalare.
Denna bruksanvisning hjälper dig vid installation och in-
koppling. En riktig installation är viktig om du vill få ut
bästa möjliga ljud ur dina högtalare.
Högtalarna är främst avsedda för montering i låda. Vid
montering utan låda, s.k. "open air" tappar högtalarna i
effektttålighet och får inte tillföras mer än ca 70% av an-
given effekt. Använd högtalarkablar av hög klass, min
2
2.5 mm , exempelvis DLS SC 2x 2,5.
MONTERING:
I HATTHYLLA ELLER BAKOM RYGGSTÖD
Högtalaren måste monteras i MDF-board eller spån-
skiva, min 19 mm för att inte låta illa eller skramla. Vid
montering bakom ryggstöd gör du först hål i skivan. Fäst
högtalaren i alla skruvhål och dra fast alla skruvarna lika
hårt så att korgen inte blir skev för då låter det illa.
MONTERING I LÅDA:
Tillverka lådan av MDF eller spånskiva min 19 mm. Lådan
måste vara helt tät i alla skarvar och vid kabelgenomföringen.
Lådan limmas i fogarna och skruvas var 10 cm. Till DLS
COMPETITION basar passar både sluten, portad låda och
de flesta typer av bandpasslådor. Den slutna lådan kallas
även tryckkammarlåda och fungerar bra om du vill ha en tight
bas med bra konkontroll. Den slutna lådan är dock inte lika
effektiv och ger ca 3 dB lägre ljudtryck än en portad låda.
I små portade lådor kan det ibland vara svårt att få plats med
porten inuti lådan. En lösning är att vinkla porten inuti lådan
eller dra ut porten ur lådan, ex.vis när portarna monteras upp
genom hatthyllan.
Det måste vara ett fritt utrymme på minst portens diameter
bakom portens mynning inuti lådan.
Använd helst portar med konade trattar för att undvika blås-
ljud vid låga frekvenser.
PLACERING AV LÅDA:
I en SEDAN-bil där bagageutrymmet är skilt från
kupeutrymmet erhålls bästa basljud om lådan placeras
så att högtalaren spelar mot bakre ryggstöd. I en portad
låda skall även porten riktas mot ryggstödet och inte
upp i hatthyllan. Är hatthyllan stor nog så kan naturligt-
vis både basar och portar monteras i hatthylla med lå-
dan under. OBS att det måste vara tätt.
En bandpasslåda låter bäst om portarna mynnar upp i
hatthyllan.
I en bil av GOLF-typ eller KOMBI bör baslådan place-
ras med basar och portar riktade bakåt i bilen.
Fler tips om lådbyggen finns att läsa i DLS ljud-
handbok som kan beställas genom din återförsäl-
jare.
På baksidan finns förslag på passande lådor till
DLS COMPETITION bashögtalare.
Har du några frågor om produkten så kontakta
gärna DLS kundservice på nedanstående tele-
fonnummer.
DLS Svenska AB
Box 13029, Artillerigatan 25
402 51 Göteborg
Tel. 031 - 840060
Fax 031 - 844021
E-post: info@dls.se

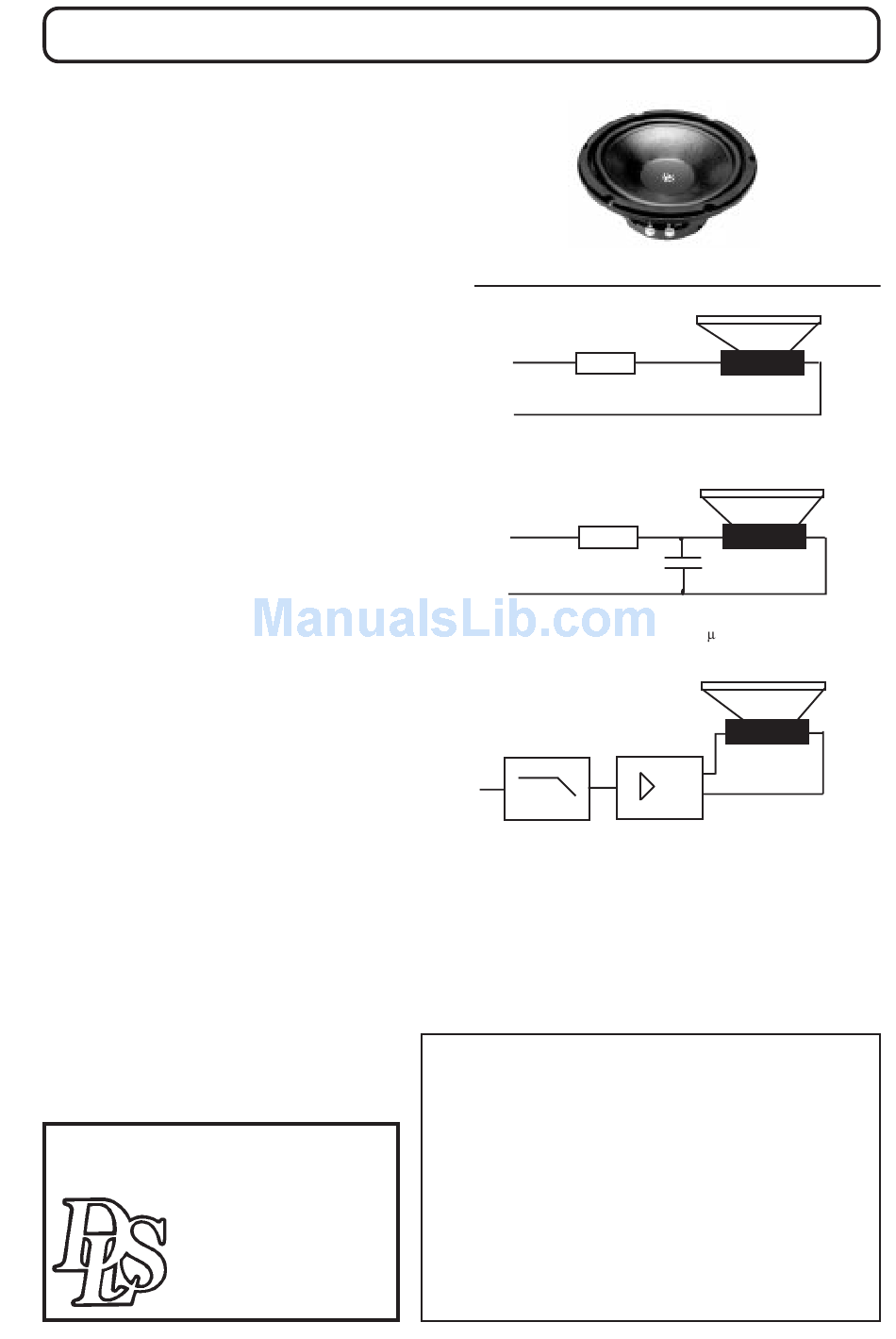

INKOPPLING:
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
+
1 2 3 4 5 6 7 8
L
-
Kopplad med ett 6 dB passivt lågpassfilter = drossel på 6,3 mH i
serie. Brytfrekvens ca 100 Hz.
1 2 3 4 5 6 7
1 2 3 4 5 6 7
+
1 2 3 4 5 6 7
L
-
Kopplad med ett 12 dB passivt lågpassfilter = drossel på 10 mH i
serie och bipolär kondensator på 300 F parallellt enligt skiss .
Brytfrekvens ca 95 Hz.
Aktivt filter
Mono bryggkoppling med aktivt lågpassfilter på förstärkarens
lågnivåingång.
Läs i förstärkarens instruktionsbok hur du bryggkopplar din bas.
Två 4 ohms basar kopplas vanligtvis in i stereo då de flesta
förstärkare inte klarar bryggkoppling vid lägre impedanser än 4
ohm. Vi rekommemderar användning av subsonicfilter på ca 30
Hz. Detta ger en ett renare basljud utan "muller". På samtliga DLS
och GENESIS slutsteg är subsonicfilter (highpass) inbyggt.
För råd om inkoppling på andra sätt än ovan,eller med fler än 1
bas, tag kontakt med din återförsäljare eller ring oss på DLS så
hjälper vi till.
FAKTA OM DLS COMPETITION BASAR
W310
Storlek 25 cm (10")
Impedans 4 ohm
Nom. effekt (RMS) 150 Watt
Frekv. område 25 Hz- 2 kHz
Känslighet 90 dB
Resonansfrekvens (Fs) 36 Hz
Vas (liter) 48,6
Qts 0,28
Magnet diameter 145 mm
Monteringsdjup 110 mm
Monteringshål 232 mm
Yttre diameter 262 mm
Vikt 3,7 kg
C
Slutsteg
W312
30 cm (12")
4 ohm
180 Watt
20 Hz-2 kHz
91 db
30 Hz
115
0,34
145 mm
122 mm
284 mm
310 mm
4,2 kg
