Retrait de l'emballage
ATTENTION
Retirez le carton avec précaution. Portez
des gants de protection contre les bords
tranchants.
AVERTISSEMENT
Retirez la pellicule protectrice qui recouvre le
produit avant toute utilisation.

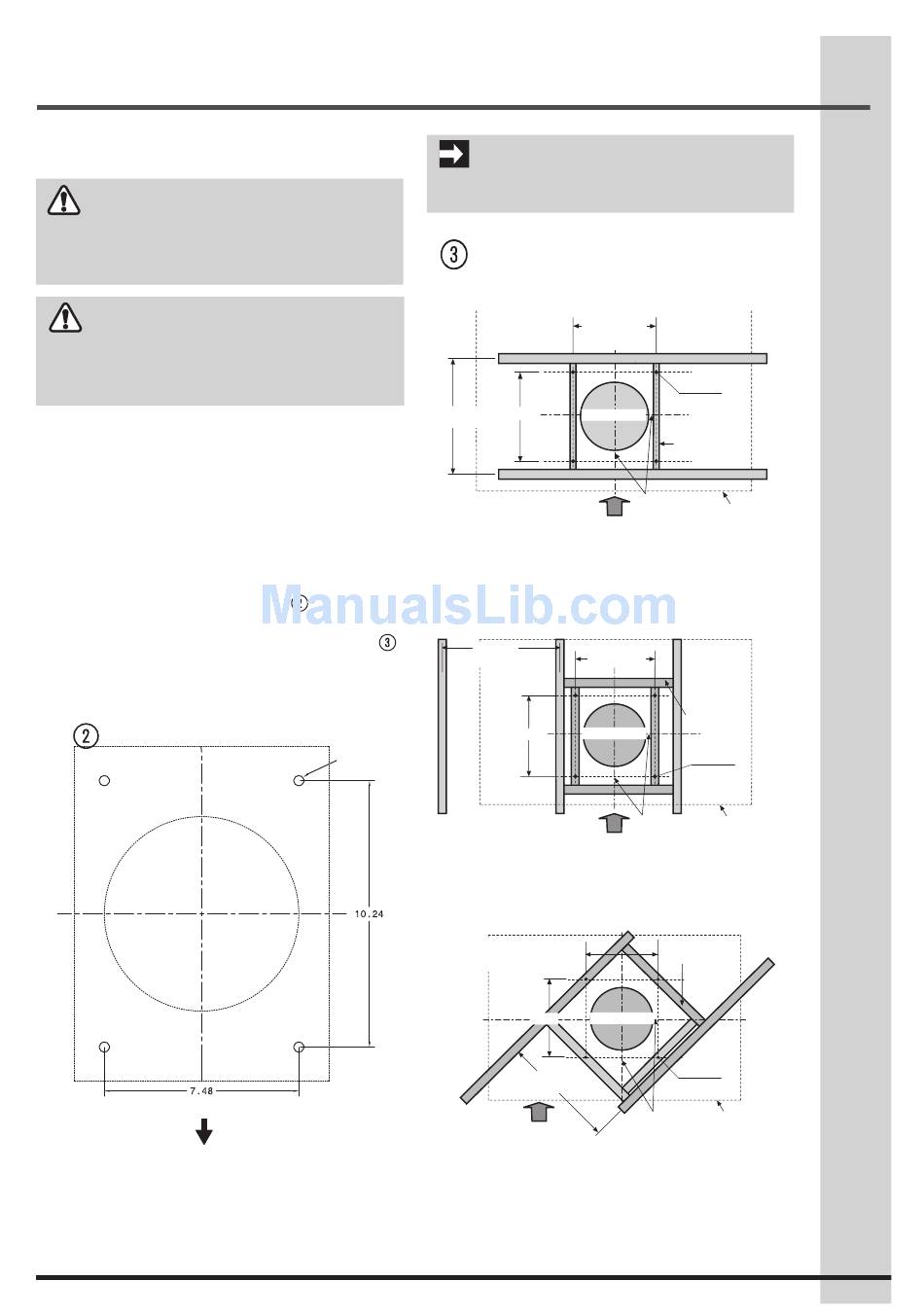

Structures de support au plafond
• Cette hotte de cuisine est lourde. Une structure
et un support adéquats doivent être prévus
pour tout type d'installation. L'encadrement doit
supporter une charge minimale de 150 livres .
• A l'emplacement de la hotte, installez un cadre
croisé de 2 po x 4 po entre les solives de plafond
tel qu'illustré. (2 po x 4 po sont requis pour
soutenir le poids de la hotte (fig.
• Disposez du cadre croisé au plafond de manière
à ce qu'il s'adapte à la structure existante (fig.
• Vos solives de plafond ressembleront aux
exemples suivants.
Avant
REMARQUE: Ne coupez pas l'ouverture du
conduit illustrée sur le modèle pour l'installation de
recirculation.
Installation de la hotte
La charpente doit être en mesure de supporter
une charge de 150 livres.
EXEMPLE A
16 po Espacement
entre les solives
Vista superior- las vigas del techo paralelas a la parte frontal de la campana
EXEMPLE B
).
) .
16 po
Espacement
entre les solives
5/32"
Vue de dessus-solives de plafond perpendiculaires à l'avant de la hotte
EXEMPLE C
7,48 po Installez le cadre croisé
symétriquement sur la ligne médiane
du conduit/surface de cuisson
Vue de dessus-solives de plafond formant un angle avec l'avant de la hotte
IMPORTANT
7,48 po Installez le
cadre croisé
symétriquement
sur la ligne
médiane du
conduit/surface de
cuisson
10,24"
6 po Conduit
Alignez le conduit
sur le centre de la
Avant de la
surface de cuisson
hotte
7,48 po Installez le
cadre croisé
symétriquement
sur la ligne
médiane du
conduit/surface de
cuisson
10,24" 6 po Conduit
Alignez le conduit
sur le centre de la
Avant de la
surface de cuisson
hotte
10,24" 6 po Conduit
16 po Espacement
entre les solives
Alignez le conduit
Avant de la
sur le centre de la
hotte
surface de cuisson
35
5/32"
2 x 4 Cadre croisé
Contour de la
surface de
cuisson
2 x 4 Cadre
croisé
5/32"
Contour de la
surface de
cuisson
2 x 4 Cadre
croisé
5/32"
Contour de la
surface de
cuisson
