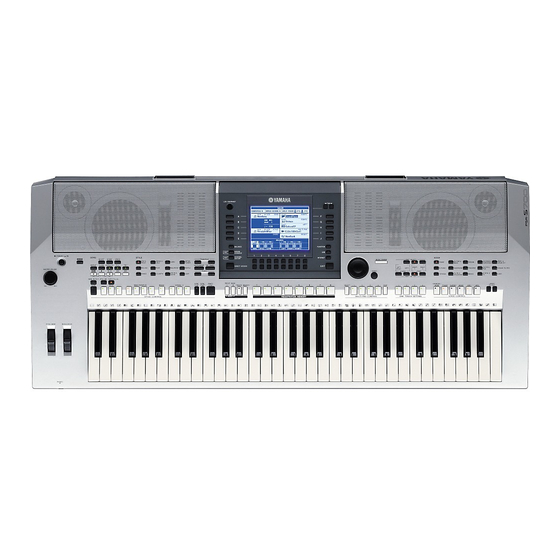

Yamaha Portatone PSR-S900 Service Manual

CONTENTS（目次）
SPECIFICATIONS（総合仕様） ......................... 3/5
PANEL LAYOUT（パネルレイアウト） ................. 7
CIRCUIT BOARD LAYOUT &WIRING
（ユニットレイアウト＆結線図） .......................... 11
DISASSEMBLY PROCEDURE（分解手順） ....... 17
LSI PIN DESCRIPTION （LSI 端子機能表） ......... 29
IC BLOCK DIAGRAM （IC ブロック図） .............. 38
CIRCUIT BOARDS（シート基板図） .................. 42
TEST PROGRAM （テストプログラム） ........ 64/73
SAVING FILES （データの保存） .................... 82/83
PK
001780
PSR-S700: 20070601-131250
PSR-S900: 20070601-220500
SERVICE MANUAL SERVICE MANUAL
RESTORING THE FACTORY-PROGRAMMED SETTINGS
（内部の設定を工場出荷時の状態に戻す） .............. 84/86
DATA BACKUP（データのバックアップ） ............ 88/90
INITIALIZING INTERNET SETTINGS
（インターネット設定の初期化） ................................. 92
SYSTEM BOOTING FLOWCHART（起動フローチャート） ....93/97
MIDI IMPLEMENTATION CHART ............................101
MIDI DATA FORMAT ................................................ 102
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
CIRCUIT DIAGRAM（回路図）
