Summary of Contents for Denon AVR-2803

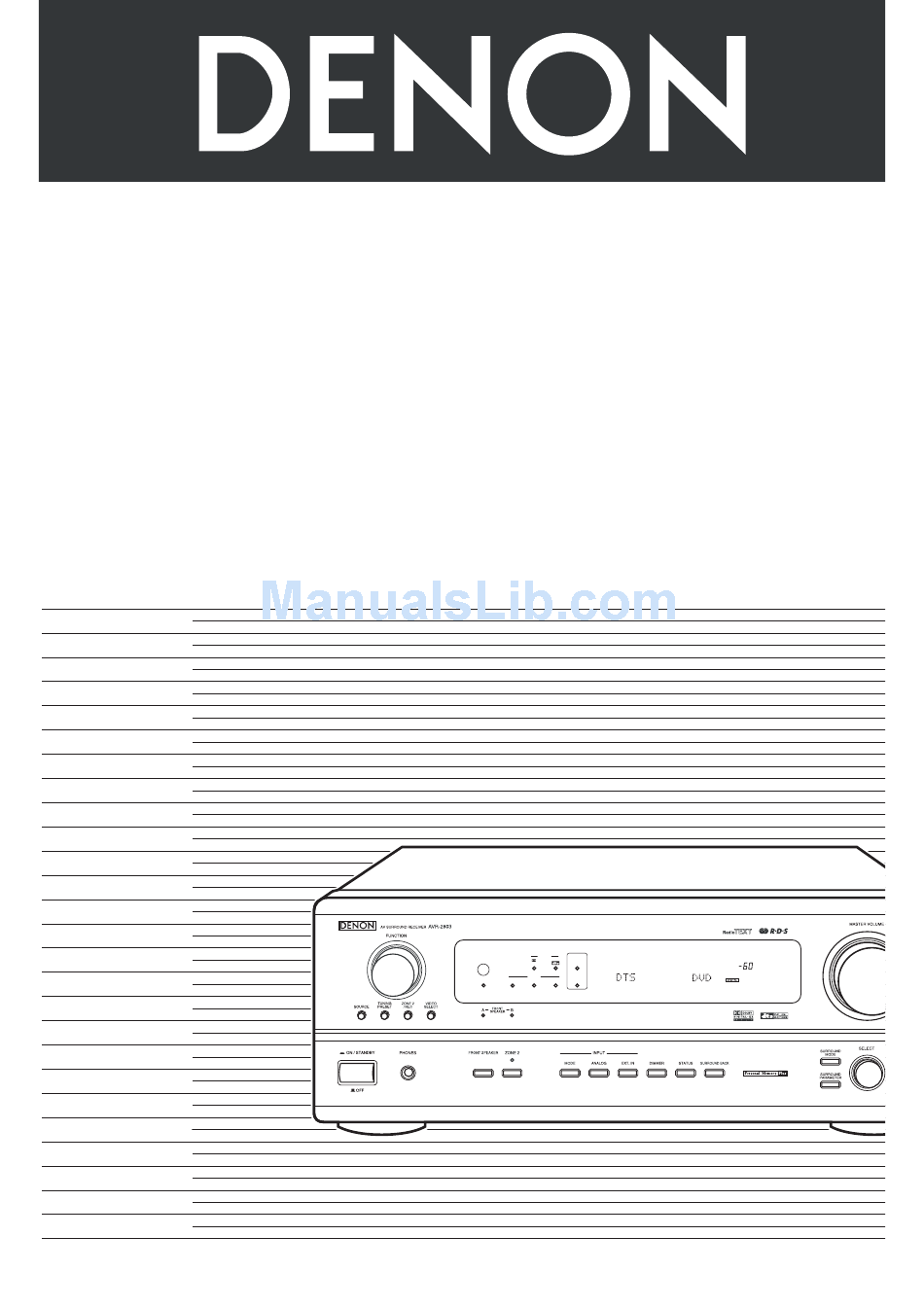

Page 1 AV SURROUND RECEIVER AVR-2803 OPERATING INSTRUCTIONS BEDIENUNGSANLEITUNG MODE D’EMPLOI ISTRUZIONI PER L’USO REMOTE SIGNAL SURROUND SENSOR BACK CH DIGITAL OUTPUT INPUT SIGNAL ON / STANDBY AUTO DETECT VOLUME LEVEL...
Page 2 ENGLISH DEUTSCH CAUTION: The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.
Page 3 SVENSKA NOTE ON USE / HINWEISE ZUM GEBRAUCH / OBSERVATIONS RELATIVES A L’UTILISATION / NOTE SULL’USO NOTAS SOBRE EL USO / ALVORENS TE GEBRUIKEN / OBSERVERA • Avoid high temperatures. Allow for sufficient heat dispersion when installed on a rack. •...
Page 4: Table Of Contents
DEUTSCH 2 Wir danken Ihnen für den Kauf dieses AVR-2803. 2 Damit Sie die vielfältigen Ausstattungsmerkmale des AVR-2803 voll ausnutzen können, sollten Sie sich diese Betriebsanleitung sorgfältig durchlesen und das Gerät entsprechend bedienen. Bewahren Sie die Betriebsanleitung auf, um später im Bedarfsfall jederzeit darauf zurückgreifen zu können.
Page 5: Vor Inbetriebnahme
VOR INBETRIEBNAHME Beachten Sie vor der Inbetriebnahme des Gerätes die nachfolgend aufgeführten Hinweise: • Transport des Gerätes sowohl Kurzschlüsse Beschädigung der Drähte in den Anschlußkabeln zu vermeiden, müssen vor einem Transport des Gerätes sowohl das Netzkabel als auch alle Anschlußkabel zwischen den einzelnen Audio- Komponenten abgetrennt sein.
Page 6: Ausstattungsmerkmale
3. DTS-ES Extended Surround und DTS Neo:6 Der AVR-2803 ist kompatibel mit DTS-ES Extended Surround, einem neuen, von Digital Theater Systems Inc. entwickelten, Multikanal- Format. Der AVR-2803 ist auch kompatibel mit DTS Neo:6, einem Surround-Modus, der die 6,1-Kanal- Wiedergabe herkömmlicher Stereo-Tonquellen erlaubt. 4. DTS (Digitale Theatersysteme) DTS bietet bis zu 5,1 Kanäle ausgedehnten,...
Page 7: Anschlüsse
Plattenspieler Anschluß eines Plattenspielers (MM-Tonabnehmer) Schließen Sie das Ausgangskabel des Plattenspielers an die PHONO-Buchsen des AVR-2803’s an; den L-Stecker (links) an die L-Buchse und den R-Stecker (rechts) an die R-Buchse. HINWEISE: • Dieses Gerät kann nicht direkt mit MC-Tonabnehmern betrieben werden. Verwenden Sie einen separaten Hauptverstärker oder einen Aufsatztransformator.
Page 8 DEUTSCH Anschließen von Video-Komponenten • Schließen Sie für den Anschluß des Videosignals ein 75 Ω/Ohm Videosignalkabel an. Die Benutzung eines falschen Kabels kann zu einer Verschlechterung der Video-Qualität führen. • Beziehen Sie sich bei Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten.
Page 9 • Möglich ist auch der Anschluß eines Videodisc-Spielers, DVD-Spielers, Video-Camcorders, einer Spielstation usw. an die V.AUX-Buchsen. • Wenn der AVR-2803 an einen Monitor-TV oder DVD-Player mit SCART-Anschluss angeschlossen wird, verwenden Sie ein Konverterkabel (separat im Handel erhältlich), wie in der Abbildung gezeigt.
Page 10 Alle diese Kennzeichnungen beziehen sich auf den Komponenten-Video-Farbdifferenz- Ausgang. • Die dem Eingang für Komponenten-Video zugeordnete Funktion kann beim System-Setup geändert werden - siehe “Einstellung der Videoeingangszuordnung” auf Seite 57. • Die Bildschirm-Signale des AVR-2803’s werden nicht von den Farbdifferenz-Video-Ausgangsbuchsen (Komponente) (MONITOR OUT) ausgegeben. DVD-Spieler COMPONENT...
Page 11 Anschluß der Antennen AUSRICHTUNG AUF DEN SENDER UKW-ANTENNE 75 Ω/Ohm- KOAX- KABEL UKW- RAUMANTENNE (Lieferumfang) • Ein F-förmiger FM-Antennenkabelstecker kann direkt angeschlossen werden. MW-Rahmenantennenbaugruppe Schließen Sie an den MW- Antennenanschlüssen an. Entfernen Sie den Biegen Sie in Plastikbinder und ziehen Gegenrichtung.
Page 12 DEUTSCH Anschließen der externen Eingangsbuchsen (EXT.IN) • Diese Buchsen sind für die Eingabe von Multikanal-Audiosignalen von einem externen Decoder oder einer Komponente mit einem anderen Typ von Multikanal-Decoder wie z.B. einem Audio DVD-Spieler oder einem Multikanal-SACD-Spieler oder sonstigen in der Zukunft erhältlichen Multikanal-Soundformat-Decoder vorgesehen.
Page 13 Sie das Gerät wieder ein. Wird die Schutzschaltung erneut aktiviert, obwohl weder die Verdrahtung noch Belüftung Grund zur Beanstandung gibt, schalten Sie das Gerät aus und kontaktieren Sie einen DENON-Kundendienst. Hinweis zur Lautsprecher-Impedanz • Die Schutzschaltung wird möglicherweise aktiviert, wenn das Gerät über einen langen Zeitraum hinweg mit hoher Lautstärke betrieben wird und Lautsprecher mit einer niedrigeren als der angegebenen...
Page 14 Anschlüsse • Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten. Anschlußbuchse für einen Subwoofer mit SURROUND BACK/ZONE 2 LAUTSPRECHERSYSTEME eingebautem Verstärker (Super- HINWEISE: Tieftöner) usw. • Um mit einem Lautsprecher “Surround back” nutzen zu können, müssen Sie den Lautsprecher an SURR.
Page 15: Bezeichnung Der Teile Und Deren Funktionen
BEZEICHNUNG DER TEILE UND DEREN FUNKTIONEN Vorderseite • Einzelheiten zu den Funktionen der einzelnen Bauteile finden Sie auf den in Klammern ( Seiten. REMOTE SENSOR ON / STANDBY Betriebsschalter ...(65, 81) Kopfhörerbuchse (PHONES) ...(68) Video-Wahltaste (VIDEO SELECT) ...(68) Front-Lautsprechersystem-Anzeigen (FRONT SPEAKER A/B) FRONT SPEAKR-Taste ...(65, 81) ZONE 2-Taste/Anzeige ...(69, 81) MODE-Taste...(66, 67, 73)
Page 16 ...(52) ON SCREEN/DISPLAY-Taste ..(62, 68) TEST TONE-Taste ...(70) SYSTEM CALL-Tasten ...(63) USE/LEARN-Taste...(63, 64) HINWEIS: • Die getönten Taste funktionieren beim AVR-2803 nicht. (Es geschieht nichts, wenn sie gedrückt werden.) ) angegebenen Fernbedienungssignalsender ...(60) Netztasten ...(61~65) ZONE 1/MAIN-Tasten ...(69) Tuner-System/System-Tasten ...(61, 62, 69, 78~80) Surround-Tasten ...(66, 67, 71~73, 75)
Page 17: System-Einrichtung
Seiten 47 bis 51) ausgeführt worden sind, nehmen Sie bitte die nachfolgend aufgeführten Einstellungen am Monitorschirm vor; wenden Sie dafür die On-Screen-Anzeige-Funktion des AVR-2803 an. Diese Einstellungen sind notwendig, um das AV-System des Hörerzimmers um den AVR-2803 herum einzustellen. • Überprüfen Sie, ob bei der Fernbedienung der AMP-Modus (TAPE, CDR/MD oder CD) eingestellt ist.
Page 18 S-VIDEO MONITOR OUT-Buchse Priorität. Wenn z.B. der Fernsehschirm sowohl an die S-Video- als auch an die Video-Monitor-Ausgangsbuchsen des AVR-2803’s angeschlossen ist und von einer Videoquelle (VDP usw.), die sowohl an die S-Video- als auch Video-Eingangsbuchsen angeschlossen ist, Signale zum AVR- 2803 eingegeben werden, hat der Ausgang der Bildschirm-Signale gegenüber dem Ausgang des S-Video-...
Page 19 Vor der Einrichtung des Systems • Schließen Sie vor dem Setup den Ausgangsanschluss (MONITOR OUT) des AVR-2803 am Monitor-TV an und schalten Sie die Stromversorgung aller an den Videoeingangsanschlüssen des AVR-2803 angeschlossenen Wiedergabegeräte aus. (Für den Anschluss des Monitor-TVs siehe Seite 48 und 49.) Überprüfen Sie sämtliche Anschlüsse auf ihre Richtigkeit und schalten Sie dann das Hauptgerät ein.
Page 20 DEUTSCH Drücken Sie die ENTER-Taste, um die Einstellung zu finalisieren. HINWEIS: • Wählen Sie “Large” oder “Small” nicht entsprechend der tatsächlichen Lautsprechergröße sondern entsprechend der Lautsprecherkapazität zur Wiedergabe von Niederfrequenz-Signalen (Tiefenklang unterhalb der Frequenz, die für den Überschneidungsfrequenz-Modus eingestellt worden ist und niedrigere).
Page 21 Geben Sie die Einstellung ein. Es erscheint wieder das System-Einrichtungsmenü. HINWEISE: — Layout des Niederfrequenz-Signalbereiches — • Die einzigen Signale, die vom Subwoofer-Kanal produziert werden, sind LFE-Signale (während der Wiedergabe von Dolby Digital- oder DTS-Signalen) und der Niederfrequenz-Signalbereich der im Einrichtungsmenü...
Page 22 Lautsprecher(s), so daß die Entfernung nicht größer ist als der in der hervorgehobenen Zeile angezeigte Wert. Geben Sie die Einstellung ein. Es erscheint wieder das System-Einrichtungsemenü. Der AVR-2803 stellt automatisch die optimale Surround-Verzögerungszeit für den jeweiligen Zuhörerraum ein. HINWEIS: • Wenn die Entfernungseinheit nach Einstellung der Verzögerungszeit geändert wird, werden die Einstellungen auf die werkseitig vorgenommenen Standard-Einstellungen zurückgesetzt (siehe Seite 52,...
Page 23 Einstellen des Kanalpegels • Führen Sie diese Einstellung so aus, daß der Wiedergabepegel zwischen den verschiedenen Kanälen identisch ist. • Hören Sie sich von der Zuhörposition aus den von den Lautsprechern ausgegebenen Testton an und stellen Sie den Pegel entsprechend ein. •...
Page 24 DEUTSCH a. Wenn der “Auto”-Modus angewählt ist: Von den verschiedenen Lautsprechern werden automatisch Testtöne ausgegeben. Die Testtöne werden in nachfolgend aufgeführter Reihenfolge von den verschiedenen Lautsprechern ausgegeben: das erste und zweite Mal in 4-Sekunden-Intervallen und das dritte Mal in 2- Sekunden-Intervallen usw.
Page 25 Es erscheint wieder das System-Einrichtungsmenü. HINWEISE: • Die sich auf der Rückseite des AVR-2803 befindlichen OPTICAL 4 Buchsen sind mit einer optischen Digital- Ausgangsbuchse für die Aufnahme von Digitalsignalen auf ein CD-Rekorder, einen MD-Rekorder oder anderem Digital-Rekorder ausgestattet. Benutzen Sie diese Buchsen für die digitale Aufnahme zwischen einer digitalen Tonquelle (Stereo –...
Page 26 Einstellung der Videoeingangszuordnung • Diese Einstellung weist die Eingangsbuchsen für getrennte Farbsignale (Komponenten-Video) des AVR-2803 den unterschiedlichen Eingangsquellen zu. Wählen Sie im System-Setup-Menü “Video In Assignment” aus. Wechseln Sie zum Videoeingangszuordnungs-Bildschirm. Wählen Sie den Eingang für Komponenten-Video (Y, P Eingangsquelle aus.
Page 27 Wählen Sie “ON”, wenn Sie die Kompression verwenden wollen und wenn nicht, “OFF”. HINWEIS: Wenn kein Center-Lautsprecher oder keine Surround- Lautsprecher verwendet werden, wird der Ton aus den Frontlautsprechern ausgegeben. Sollte der Ton verzerrt sein, weil Frontlautsprecher überschritten wird, stellen Sie die Kompression “Compression”...
Page 28 DEUTSCH [2] Anwählen des Zone2 Vol. Level Einstellung des Pre-Ausgangspegels der Zone 2. Wählen Sie die gewünschte Einstellung. Variable: Pegel Fernbedienungsgerät einstellbar. 0 dB, -40 dB: Der Ausgangspegel ist festeingestellt und die Lautstärke kann nicht länger eingestellt werden. Geben Sie die Einstellung ein. Wählen Sie zum Beenden Verlassen “Exit”...
Page 29 Einstellung des Autom. Surround Die zuletzt verwendete Surround-Betriebsart für die unten gezeigten drei Eingangssignal-Typen wird gespeichert und beim nächsten Signaleingang wird das Signal mit dieser Surround-Betriebsart wiedergegeben. Beachten Sie, dass die Einstellung des Surround-Modus für die verschiedenen Eingangsquellen ebenfalls separat gespeichert wird.
Page 30 Einstellung des Triggerausgangs-Setups • Einstellung des Triggerausgangs für die unterschiedlichen Eingangsquellen. Wählen Sie im System-Einrichtungsmenü “Trigger Out Setup”. Auf den Triggerausgangs-Setupbildschirm umschalten. Geben Sie die Einstellung ein. Es erscheint wieder das System-Einrichtungsmenü. Automatische Sendereinstellung Verwenden Sie diese Voreinstellungen, um Sender im UKW-Bereich automatisch abzusuchen und bis zu 40 Sender Ihrer Wahl in den Voreinstellungs-Kanälen A1 bis 8, B1 bis 8, C1 bis 8, D1 bis 8 und E1 bis 8 zu speichern.
Page 31 Wählen Sie mit Hilfe der CURSOR-Taste “Yes” (Ja). Im Fenster blinkt die Anzeige “Search” (Suchlauf). Der Sender wird gesucht, bis “completed” (Suche beendet) erscheint. Die Anzeige wechselt automatisch zum Fenster. Einstellungen sichern • Die Systemsetup-Einstellungen können gesperrt werden, damit sie nicht einfach geändert werden können. Wählen Sie im Systemsetup-Menübildschirm “Setup Lock”.
Page 32 Diese Taste kann zu jedem beliebigen Zeitpunkt während der System-Einrichtung gedrückt werden, um den Einrichtungsprozess zu beenden. Die SYSTEM SETUP-Taste im System-Einrichtungsmenü drücken. Die geänderten Einstellungen sind eingegeben und das On-Screen-Display wird ausgeschaltet. • On-Screen-Display-Signale Zum AVR-2803 eingegebene Signale VIDEO-Signal- S-Video-Signal- Eingangsbuchse Eingangsbuchse (gelb)
Page 33: Fernbedienungsgerät (Rc-925)
FERNBEDIENUNGSGERÄT • Mit dem mitgelieferten Fernbedienungsgerät (RC-925) kann nicht nur der AVR-2803 sondern es können auch andere zur Fernbedienung ausgelegte DENON-Komponenten gesteuert werden. Zusätzlich beinhaltet der Speicher die Steuersignale für andere Fernbedienungsgeräte, so dass damit auch fernbedienbare Geräte betrieben werden können, die nicht von Denon hergestellt wurden.
Page 34 Betrieb der DENON-Audiokomponenten Wählen Sie die Komponente, die Sie betreiben möchten, mit den Modus-Wahltasten an. Die Funktion wird nach jeder Betätigung der MODE SELECT- Taste in der unten beschriebenen Reihenfolge geändert. CDR/MD ZONE2 Betreiben Sie die Audiokomponente. • Einzelheiten entnehmen Sie bitte der Betriebsanleitung der entsprechenden Komponente.
Page 35 • Der Vorgabespeicher kann nur für eine der folgenden Komponenten eingestellt werden: CDR/MD, DVD/VDP und DBS/CABLE. Werkseitig und nach Rückstellung lauten die gespeicherten Codes wie folgt: TV, VCR...HITACHI CD, TAPE ...DENON CDR/MD ...DENON (CDR) DVD/VDP ...DENON (DVD) DBS/CABLE ...ABC (CABLE)
Page 36 DEUTSCH Betrieb einer im Vorwahlspeicher gespeicherten Komponente Drücken Sie die Modus-Wahltaste für die Komponente, die Sie betreiben möchten. HINWEIS: • Bei DVD-Player-Fernbedienungstasten könnten die Funktionsnamen sich vom Hersteller abhängig unterscheiden. Vergleichen Sie sie mit dem Fernbedienungsbetrieb der verschiedenen Komponenten. Nehmen Sie die Komponente in Betrieb. •...
Page 37 Channel +, – : Kanäle HINWEISE: • Bei diesen CD-, CDR-, MD- und TAPE-Komponenten können die Tasten in gleicher Art und Weise wie bei Denon-Audiokomponenten verwendet werden. • Das Fernsehgerät kann im DVD/VDP-, VCR- und TV-Modus betrieben werden. 4. Systemtasten für Monitor...
Page 38 Lernfunktion Wenn es sich bei Ihrer AV-Komponente nicht um ein DENON-Produkt handelt oder wenn die Komponente nicht mit Hilfe des Vorwahlspeichers betrieben werden kann, ist die Bedienung mit dem mitgelieferten Fernbedienungsgerät möglich, indem die Fernbedienungssignale der entsprechenden Komponente im Fernbedienungsgerät gespeichert werden.
Page 39 Systemabruf Das mitgelieferte Fernbedienungsgerät ist mit einer System-Abruffunktion ausgestattet, die es ermöglicht, dass eine Reihe von Fernbedienungssignalen durch Betätigung einer einzelnen Tasten übertragen werden können. Mit Hilfe dieser Funktion können Sie z.B. den Verstärker ausschalten, die Eingangsquelle wählen, den Fernsehbildschirm einschalten, die Quellenkomponenten einschalten und die Quelle auf den Wiedergabemodus stellen, dies alles durch Betätigung einer einzelnen Taste (1) System-Abruftasten Es können bis zu 10 Signale in den Aufruftasten...
Page 40: Punch Through
DEUTSCH Punch Through (1) Punch-Through-Taste Die in den Modi CD, CDR/MD, TAPE, DVD/VDP und VCR verwendeten Tasten können den rechts im Schaubild gezeigten Tasten zugeordnet werden, die normalerweise für die Modi TV und DBS/CABLE verwendet werden. Wenn beispielsweise der CD-Modus als Punch-Through- Modus im TV-Modus eingestellt ist, werden die Tastensignale der CD-Modis: Abspielen (PLAY), STOP, manueller Suchlauf (MANUAL SEARCH), automatischer Suchlauf...
Page 41 Rückstellung (1) Zurückstellen “erlernter” Tasten Drücken Sie die USE/LEARN-Taste mittels einer Stiftspitze o.Ä, um den Lernmodus einzustellen. • Die Modus-Auswahltasten LEARNED/TX-Anzeige blinken. Drücken Sie die Modus-Taste des Gerätes, das rückgestellt werden soll. • Die Modus-Taste und die LEARNED/TX- Anzeige blinken. Halten Sie die Modus-Taste des Gerätes, das rückgestellt werden soll, 4 Sekunden oder länger...
Page 42 (2) Rückstellung der Punch-Through-Einstellung Drücken Sie gleichzeitig die ON/SOURCE-Taste und die OFF-Taste. • Die LEARNED/TX-Anzeige blinkt. Drücken Sie die Taste 1 (Wiedergabe). • Die TV- und DBS/CABLE-Modus-Tasten und die LEARNED/TX-Anzeige blinken. Drücken Sie die Modus-Taste des Gerätes (TV oder DBS/CABLE), das rückgestellt werden soll. •...
Page 43: Betrieb
BETRIEB Vor der Inbetriebnahme Beziehen sich “ANSCHLÜSSE” (Seiten 47 bis 51) und vergewissern Sie sich über die Richtigkeit aller Anschlüsse. Wählen Sie den “AMP mode” mit Hilfe der TAPE-, CDR/MD- oder CD-Taste. (nur beim Fernbedienungsbetrieb) (Fernbedienungsgerät) Schalten Sie das Gerät ein. Drücken Sie den POWER-Betriebsschalter (Taste).
Page 44 In diesem Modus werden die zu den digitalen und analogen Eingangsbuchsen eingegebenen Signale für die angewählte Eingangsquelle erkannt und das Programm im Surround-Dekoder des AVR-2803’s wird bis zur Wiedergabe automatisch angewählt. Dieser Modus kann für alle Eingangsquellen mit Ausnahme von PHONO und TUNER angewählt werden.
Page 45 Hinweise zur Wiedergabe von DTS- verschlüsselten Tonquellen • Beim Suchen am Anfang des Wiedergabe und während der DTS- Wiedergabe im AUTO- Betrieb könnten Störungen auftreten. Wenn das der Fall ist, verwenden Sie den eingestellten DTS-Betrieb. Wählen Sie den Wiedergabemodus an. Beispiel: Stereo SELECT (Hauptgerät)
Page 46 Wiedergabe mit Hilfe der externen Eingangsbuchsen (EXT. IN) Stellen Sie den externen Eingangsmodus (EXT. IN) ein. Drücken Sie die EXT. IN-Taste, um zum externen Eingang umzuschalten. (Hauptgerät) (Fernbedienungsgerät) Wenn dies angewählt ist, werden die an die FL (vorne links), FR (vorne rechts), C (Mitte), SL (Surround links), SR (Surround rechts), SBL (Surround hinten links) und SBR (Surround hinten rechts) angeschlossenen Kanäle der...
Page 47 Wiedergabe von Audio-Tonquellen (CDs und DVDs) Der AVR-2803 ist mit zwei ausschließlich für Musik bestimmten 2-Kanal-Wiedergabemodi ausgestattet. Wählen Sie den Ihrem Geschmack entsprechenden Modus aus. DIRECT-Modus Wenden Sie diesen Modus an, um während der Bildbetrachtung einen 2-Kanal-Sound mit guter Qualität zu erzielen. In diesem Modus umgehen die Audiosignale Schaltungen wie z.B.
Page 48 DEUTSCH [2] Kopfhörer-Betrieb Stecken Sie den Kopfhörerstecker in diese Buchse ein. Schließen Sie die Kopfhörer an die PHONES-Buchse an. Der Vorverstärker-Ausgang (einschließlich dem Lautsprecherausgang) wird automatisch ausgeschaltet, wenn Kopfhörer angeschlossen sind. [3] Zeitweilige Unterbrechung des Tonausgangs (MUTING) Hiermit können Sie den Tonausgang zeitweilig unterbrechen.
Page 49 [5] Überprüfen der gegenwärtig wiedergegebenen Programmquelle usw. On-Screen-Display • Jedesmal, wenn ein Betrieb ausgeführt wird, erscheint auf dem Display, das an die VIDEO MONITOR OUT-Buchse dieses Gerätes angeschlossen ist, eine Beschreibung des entsprechenden Betriebes. Darüber hinaus kann Wiedergabe auch der Betriebszustand des Gerätes überprüft werden.
Page 50 [2] Ausgeben einer Programmquelle zu einem Verstärker usw., der sich in einem anderen Raum befindet (ZONE2-Modus) Drücken Sie die ZONE2-Taste. Drücken Sie die ZONE2/REC- Taste. Drehen Sie, wenn “ZONE2 SOURCE” angezeigt wird, den FUNCTION-Knopf und wählen Sie die Tonquelle an, die ausgegeben werden soll.
Page 51 [3] Fernbedienungsbetriebe während der Multi-Quellen-Wiedergabe (Anwählen der Eingangsquelle) Dieser Betrieb ist möglich, wenn der ZONE2-Modus angewählt ist. Im REC OUT-Modus ist dieser Betrieb nicht möglich. Wählen Sie mit Hilfe der ZONE 2-Taste “ZONE2” an. Drücken Sie die Zone-2-Ein- Taste (ZONE2 “ON”). Zum Abschalten des ZONE2-Modus.
Page 52 Bedienungsanleitungen zu diesen Geräten. 2 MULTI-ZONE-UNTERHALTUNGSSYSTEM (Bei der Verwendung von PREOUT) ZONE 2 INTEGRIERTER VERSTÄRKER 2 MULTI-ZONE-UNTERHALTUNGSSYSTEM (Bei der Verwendung von SPEAKER OUT) ZONE 2 Hauptzone (MAIN ZONE) AVR-2803 System-Fernbedienungseinheit RC-925 Hauptzone (MAIN ZONE) AVR-2803 System-Fernbedienungseinheit RC-925 ZONE 2 AUDIO-Signalkabel...
Page 53: Surround
SURROUND Vor der Wiedergabe mit der Surround-Funktion • Stellen Sie vor der Wiedergabe mit der Surround-Funktion anhand des Testtons den Wiedergabepegel von den verschiedenen Lautsprechern ein. Diese Einstellung kann im Rahmen der System-Einrichtung (siehe Seite 55) oder - wie nachfolgend beschrieben - mit Hilfe des Fernbedienungsgerätes ausgeführt werden. •...
Page 54 Fader-Funktion • Diese Funktion ermöglicht das gleichzeitige Senken der Lautstärke der vorderen Kanäle (FL, C und FR) oder der hinteren Kanäle (SL, SR, SBL und SBR). Wenden Sie diese Funktion z.B. an, um während der Wiedergabe von Multi-Kanal-Musikquellen die Balance des Tons von den verschiedenen Positionen aus einzustellen. Wählen Sie “FADER”...
Page 55 Geben Sie eine Programmquelle mit dem • Beziehen Sie sich hinsichtlich von Bedienungsanleitungen auf die Handbücher der entsprechenden Komponente. Stellen Sie den Surround-Parameter-Modus ein. (Hauptgerät) (Fernbedienungsgerät) Das Bildschirm-Display unterscheidet sich danach, ob die Funktion vom Hauptgerät oder vom Fernbedienungsgerät ausgeführt wird. Wählen Sie den Wiedergabemodus.
Page 56 HINWEISE: • Es stehen vier Dolby Surround Pro Logic-Modi (NORMAL, PHANTOM, WIDE und 3 STEREO) zur Auswahl. Der AVR-2803 stellt den Modus automatisch entsprechend der Lautsprechertypen ein, die während der System-Einrichtung eingestellt worden sind. (Seite 53). • Dolby Surround Pro Logic II ist ein Modus, bei dem 2-Kanal-Quellen auf 5.1-Kanäle erweitert werden.
Page 57 Stellen Sie den Surround-Parameter-Modus ein. (Hauptgerät) (Fernbedienungsgerät) Wählen Sie den Wiedergabemodus. SELECT (Hauptgerät) (Fernbedienungsgerät) Display MODE cinema Wählen Sie die verschiedenen Parameter. (Siehe “Surround-Parameter e“ auf Seite 76 für die Beschreibung der verschiedenen Parameter.) (Hauptgerät) (Fernbedienungsgerät) Stellen Sie die verschiedenen Surround- Parameter ein.
Page 58 Dolby Digital-Modus (nur mit Digital-Eingang) und DTS-Surround-Modus (nur mit Digital-Eingang) Wählen Sie die Eingangsquelle an. Wiedergabe mit einem Digital-Eingang q Wählen Sie eine auf digital eingestellte Eingangsquelle (COAXIAL/OPTICAL) (siehe Seite 56). FUNCTION (Hauptgerät) (Fernbedienungsgerät) w Stellen Sie den Eingangsmodus auf “AUTO” oder “DTS”. (Hauptgerät) (Fernbedienungsgerät) Wählen Sie den Dolby/DTS Surround-...
Page 59 Lassen Sie das Surround-Parameter-Menü anzeigen. (Hauptgerät) (Fernbedienungsgerät) HINWEIS: Die Anzeige auf dem Bildschirm unterscheidet sich danach, ob Sie die Funktion vom Hauptgerät oder Fernbedienungsgerät ausführen. Wählen Sie die verschiedenen Parameter aus. (Hauptgerät) (Fernbedienungsgerät) Dialog-Normalisierung Die Dialog-Normalisierungsfunktion wird bei der Wiedergabe von Dolby Digital-Programmquellen automatisch aktiviert.
Page 60 DEUTSCH Surround-Parameter w CINEMA EQ. (Cinema-Equalizer): Die Cinema EQ-Funktion senkt auf sanfte Art den Pegel der extrem hohen Frequenzen, um den überlagernden hellen Klang in Film-Soundtracks zu kompensieren. Wählen Sie diese Funktion, wenn der Ton von den Frontlautsprechern zu hell ist. Diese Funktion kann nur im Dolby Pro Logic-, Dolby Digital- und in den DTS-Surround DTS NEO:6 und WIDE SCREEN-Modi angewendet werden.
Page 61: Dsp-Surround-Simulation
DSP-SURROUND-SIMULATION • Der AVR-2803 ist mit einem Hochleistungs-DSP (Digitaler Signalprozessor) ausgestattet, der mit Hilfe digitaler Signalbearbeitung ein synthetisches Klangfeld erzeugt. Entsprechend der Eingangsquelle können Sie zwischen 7 voreingestellten Surround-Modi wählen und die Parameter können entsprechend der im Zuhörraum herrschenden Bedingungen eingestellt werden, um einen realistischeren, kraftvolleren Klang zu erzielen.
Page 62 DSP-Surround-Simulation • Zum Betrieb der Surround-Modi und Surround-Parameter vom Fernbedienungsgerät. Wählen Surround-Modus Eingangskanal an. (Fernbedienungsgerät) Bei jeder Betätigung der DSP SIMULATION-Taste wird der Surround-Modus in nachfolgend aufgeführter Reihenfolge umgeschaltet: MONO MOVIE ROCK ARENA VIRTUAL MATRIX Lassen Sie sich den Surround-Parameter-Bildschirm auf dem Monitor anzeigen.
Page 63 • Zum Betrieb der Surround-Modi und Surround-Parameter vom Hauptgerät. Drehen Sie zum Anwählen des Surround- Modus den SELECT-Knopf. SELECT (Hauptgerät) • Wenn Sie im Uhrzeigersinn drehen DIRECT STEREO DOLBY PRO LOGIC VIRTUAL MATRIX • Wenn Sie gegen den Uhrzeigersinn drehen DIRECT STEREO DOLBY PRO LOGIC...
Page 64 DEUTSCH Einstellen der Klangsteuerung • Stellen Sie mit Hilfe der Klangsteuerung die Tiefen und Höhen entsprechend Ihres persönlichen Geschmacks ein. • Um die Tonsteuerung mit der Fernbedienung zu bedienen. • Die Tonsteuerungs-Einstellung wirkt sich nur auf die Frontlautsprecher aus. • Wenn die Tonsteuerungs-Funktion verwendet wird, kann die Hauptlautstärke nicht bis zu 18 dB eingestellt werden.
Page 65 • Um die Tonsteuerung vom Hauptgerät aus zu bedienen. Der Klang ändert sich bei jeder Betätigung der TONE CONTROL-Taste aufgeführt. BASS (Hauptgerät) Wählen Sie den Namen der einzustellenden Lautstärke an und stellen Sie den Pegel SELECT durch Drehen des SELECT-Knopfes ein. •...
Page 66 2 Surround-Modi und Parameter Modus Front L/R CENTER DIRECT STEREO EXTERNAL INPUT DOLBY PRO LOGIC DTS NEO:6 DOLBY DIGITAL DTS SURROUND (DTS ES MTRX 6.1) 5/7CH STEREO ROCK ARENA JAZZ CLUB VIDEO GAME MONO MOVIE MATRIX VIRTUAL Signal Kein Signal Wird durch die Einstellung der Lautsprecher- Konfiguration ein- bzw.
Page 67 SURROUND-PARAMETER Modus DIRECT STEREO (0dB) EXTERNAL INPUT DOLBY PRO (OFF) LOGIC Hinweis (0dB) (CINEMA) DTS NEO:6 (OFF) Hinweis (0dB) (CINEMA) DOLBY DIGITAL (OFF) (0dB) DTS SURROUND (OFF) (DTS ES MTRX 6.1) (0dB) 5/7CH STEREO (0dB) ROCK ARENA Hinweis JAZZ CLUB (0dB) VIDEO GAME (0dB)
Page 68: Radiohören
DEUTSCH RADIOHÖREN • Überprüfen Sie, ob bei der Fernbedienung der AMP-Modus (TAPE, CDR/MD oder CD) eingestellt ist. Automatische Sendereinstellung Stellen Sie die Eingangsfunktion auf Empfänger (TUNER). FUNCTION (Hauptgerät) (Fernbedienungsgerät) Sehen Sie auf das Display und wählen Sie mit der Empfangsband-Taste (BAND) das gewünschte (Fernbedienungsgerät) Empfangsband “MW (AM)”...
Page 69 HINWEISE: • Wenn bei de automatischen Sendersuche auf dem UKW-Band ein Stereoprogramm empfangen wird, leuchtet auf dem Display die Anzeige “STEREO” auf. Zwischen den Empfangsfrequenzen werden die Störgeräusche stummgeschaltet und die Anzeigen “TUNED” und “STEREO” erlöschen. • Wenn die manuelle Sendereinstellungs-Betriebsart gewählt wurde, werden UKM-Stereosender in Mono empfangen und die Stereoanzeige erlischt.
Page 70 Abruf gespeicherter Radiostationen • Abrufen gespeicherter Sender vom Fernbedienungsgerät aus. Sehen Sie auf das Display und drücken Sie dabei die Umschalttaste (SHIFT) und wählen Sie damit den (Fernbedienungsgerät) gewünschten Speicherblock. Sehen Sie auf das Display und drücken Sie die Kanäletaste (CHANNEL) + (UP) oder –...
Page 71 2 Verkehrsfunk (TP) TP identifiziert Programme, die Verkehrsnachrichten übertragen. Dies erlaubt Ihnen auf einfache Art, die aktuelle Verkehrslage abzuhören, bevor Sie Ihr Haus verlassen. 2 Radiotext (RT) RT ermöglicht der RDS-Station Textnachrichten zu übertragen, die dann auf dem Display erscheinen. HINWEIS: Die nachfolgend mit den RDS-, PTY- und RT-Tasten ausgeführten Funktionen können nicht in Regionen aktiviert werden, in denen es keine RDS-Sender gibt.
Page 72 DEUTSCH Programmtyp-Suche (PTY) Verwenden Sie diese Funktion, um RDS-Stationen zu finden, die den gewünschten Programmtyp (PTY) senden. Für die Beschreibung der Programmtypen lesen Sie das Kapitel “Programmtyp (PTY)”. Stellen Sie die Eingangsfunktion auf “TUNER”. (Fernbedienungsgerät) Drücken Sie die RDS-Taste bis die “Programmtyp-Suche (PTY SEARCH)”...
Page 73 Verkehrsfunk-Suche (TP) Verwenden Sie diese Funktion, um RDS-Stationen zu finden, die Verkehrsnachrichten senden. Stellen Sie die Eingangsfunktion auf “TUNER”. (Fernbedienungsgerät) Drücken Sie die RDS-Taste bis die ”Verkehrsfunk-Suche (TP SEARCH)” auf dem Display erscheint. (Fernbedienungsgerät) Die Anzeige der Haupteinheit schaltet nach jedem Drücken der RDS-Tasten wie folgt Display RDS SEARCH...
Page 74: Letztfunktionsspeicher
RT (Radiotext) Display erscheint Textnachrichten empfangen werden. Wenn während dem Empfang einer RDS-Sendestation die RDS-Taste gedrückt wird, bis "RT" auf dem Bildschirm erscheint, werden der vom Sender gesendeten Textdaten angezeigt. Verwenden Sie die Cursortasten 0 und 1 auf der Fernbedienung, um das Display auszuschalten.
Page 75: Fehlersuche
• Ziehen Sie den Stecker der Kopfhörer von der Kopfhörerbuchse ab. Stummschaltungs-Modus • Deaktivieren Stummschaltungs-Modus. nicht AVR-2803 • Schließen Sie ein Monitor-TV an. • Schließen Sie den Erdungsdraht richtig PHONO-Buchse wurde • Schließen Sie den Erdungsdraht richtig • Kontaktieren Sie Ihren Händler.
Page 76: Wissenswerte Zusatzinformationen
DEUTSCH Symptom Der Betrieb des Gerätes ist bei Benutzung des Fernbedienungsgerätes nicht einwandfrei. WISSENSWERTE ZUSATZINFORMATIONEN Optimaler Surround-Klang für verschiedene Tonquellen Derzeit gibt es eine Vielzahl von verschiedenen Multi-Kanal-Signalen (Signale oder Formate mit mehr als zwei Kanälen). 2 Multi-Kanal-Signalarten Dolby Digital, Dolby Pro Logic, DTS, hochqualitative 3-1-Signale (Japan MUSE Hi-Vision audio), DVD-Audio, SACD (Super Audio CD), MPEG Multi-Kanal-Audio usw.
Page 77 Surround-Rücklautsprecher Ein 6,1-Kanalsystem ist ein herkömmliches 5,1-Kanalsystem, das mit dem “Surround back”-Kanal (SB) ergänzt worden ist. Dies erleichtert das Erreichen eines Klanges direkt hinter dem Zuhörer - etwas, das sonst immer bei für herkömmliche Multi-Surround-Lautsprecher erstellten Tonquellen schwierig war. Darüber hinaus hat sich das akustische Bild, das sich zwischen den Seiten und dem hinteren Raum ausgedehnt hat , angenähert.
Page 78 Lautsprecher-Aufstellungsbeispiele Hier werden verschiedene Lautsprecher-Aufstellungen für verschiedene Verwendungszwecke beschrieben. Betrachten Sie diese Beispiele als Hilfe bei der Aufstellung und Einrichtung Ihres Systems entsprechend der Art der verwendeten Lautsprecher und des hauptsächlichen Verwendungszweckes. 1. DTS-ES kompatibles System (Verwendung von hinteren Surround-Lautsprechern) (1) Grundaufstellung zum primären Ansehen von Filmen Dies wird empfohlen, wenn hauptsächlich Filme wiedergegeben werden und wenn Sie normale 2-Wege- Lautsprecher als Surround-Lautsprecher verwenden.
Page 79 Zuhörposition aus gesehen. Draufsicht Surround Der AVR-2803 ist mit einer digitalen Signalbearbeitungsschaltung ausgestattet, die die Wiedergabe von Programmquellen im Surround-Modus ermöglicht, um Ihnen das Gefühl zu verleihen, sich inmitten eines Filmtheaters zu befinden. Dolby Surround (1) Dolby Digital Bei Dolby Digital handelt es sich um ein von Dolby Laboratories entwickeltes mehrkanaliges Digitalsignal-Format.
Page 80 “bit stream” und “(umgewandelt in) PCM” zu schalten. Stellen Sie den Ausgangsmodus des DVD-Spielers bei der Wiedergabe vom AVR-2803 in Dolby Digital Surround auf “bit stream”. In einigen Fällen sind Spieler sowohl mit “bit stream + PCM” als auch mit “PCM only” Digital- Ausgängen ausgestattet.
Page 81 Arten von interner Signalbearbeitung (Ausgangspegel-Einstellung, Sampling-Frequenz-Konvertierung usw.) unterzogen. In einem derartigen Fall werden DTS-verschlüsselte Signale irrtümlicherweise bearbeitet und können dann nicht vom AVR-2803 entschlüsselt werden oder produzieren nur Nebengeräusche. Stellen Sie die Hauptlautstärke vor der ersten Wiedergabe von DTS-Signalen auf einen niedrigen Wert ein, starten Sie die Wiedergabe der DTS-Disc und überprüfen Sie dann vor dem Erhöhen...
Page 82 DTS-ES Extended Surround ™ DTS-ES Extended Surround ist ein neues, von Digital Theater Systems Inc. entwickeltes Multikanal-Digitalsignal- Format. Während es hohe Kompatibilität mit herkömmlichen DTS-Digital-Surround-Formaten liefert, verbessert DTS-ES Extended Surround deutlich die 360-Grad Surround-Impression und den Raumaudruck dank noch weiter ausgedehnter Surround-Signale.
Page 83 DTS 96/24 Die für die Aufnahme von Musik verwendete Abtastfrequenz, Bit-Anzahl und Anzahl der Kanäle, usw. wurde im Studio in den letzten Jahren erhöht, und es gibt eine ansteigende Anzahl von hochqualitativen Signalquellen, einschließlich 96 kHz/24 Bit 5.1-Kanal-Quellen. Z. B. gibt es DVD-Videoquellen mit hoher Bild-/Tonqualität mit 96 kHz/24 Bit Stereo-PCM-Audiospuren. Da jedoch die Datenrate für diese Audiospuren extrem hoch ist, wird deren Aufnahme auf zwei Kanäle begrenzt und da die Qualität dieser Bilder eingeschränkt sein muss, sind normalerweise nur Standbilder inbegriffen.
Page 84 DEUTSCH System-Einrichtungen und Standardwerte (werkseitig eingestellt) System-Einrichtung Geben Sie die Kombination der Lautsprecher in Ihrem System und deren entsprechende Größen (SMALL für herkömmliche Lautsprecher, Speaker Lautsprecher, Gesamtbereich) ein, um automatisch die Configuration Zusammensetzung Lautsprechern ausgegeben Frequenzgang einzustellen. Stellen Sie die Frequenz (Hz) ein, unterhalb derer der Crossover Bass-Sound der verschiedenen Lautsprecher vom Frequency...
Page 85 Surround-Modi und Parameter Modus Front L/R CENTER DIRECT STEREO EXTERNAL INPUT DOLBY PRO LOGIC DTS NEO:6 DOLBY DIGITAL DTS SURROUND (DTS ES MTRX 6.1) 5/7CH STEREO ROCK ARENA JAZZ CLUB VIDEO GAME MONO MOVIE MATRIX VIRTUAL Signal Kein Signal Wird durch die Einstellung der Lautsprecher- Konfiguration ein- bzw.
Page 86 Modus DIRECT STEREO (0dB) EXTERNAL INPUT DOLBY PRO LOGIC Hinweis (0dB) (CINEMA) DTS NEO:6 Hinweis (0dB) (CINEMA) DOLBY DIGITAL (0dB) DTS SURROUND (DTS ES MTRX 6.1) (0dB) 5/7CH STEREO (0dB) ROCK ARENA Hinweis JAZZ CLUB (0dB) VIDEO GAME (0dB) MONO MOVIE (0dB) MATRIX (0dB)
Page 87 2 Surround-Modusbezeichnungsunterschiede bedingt durch die Eingangssignale Surround-Modus ANALOG LINEAR PCM DIRECT STEREO DTS SURROUND DTS NEO:6 DTS NEO:6 DOLBY SURROUND DOLBY DOLBY PRO LOGIC II PRO LOGIC II DSP SIMULATION C : Wählbar ✳ : Die Surround-Modusbezeichnung unterscheidet sich je nach der “SB CH OUT”-Surround-Parameter- Einstellung.
Page 88: Technische Daten
DEUTSCH TECHNISCHE DATEN 2 Audio-Teil • Leistungsverstärker Nennausgang: Dynamik-Leistung: Ausgangsbuchsen: • Analog Eingangsempfindlichkeit/ Eingangsimpedeanz: Frequenzgang: Rauschabstand: Klirrfaktor: Nennausgang: • Digital D/A-Ausgang: Digital-Eingang: • Phono-Equalizer (PHONO-Eingang — REC OUT) Eingangsempfindlichkeit: RIAA-Abweichung: Rauschabstand: Nennausgang/Max. Ausgang: Klirrfaktor: 2 Video-Teil • Standard-Video-Buchsen Eingangs- / Ausgangspegel und Impedanz: Frequenzgang: •...
Page 89 2 Radioempfängerbereich Empfangsbereich: Anwendbare Empfindlichkeit: 50 dB Empfindlichkeitsschwelle: Rauschabstand: Klirrfaktor: 2 Allgemeines Netzteil: Stromaufnahmen: Max. äußere Abmessungen: Gewicht: 2 Fernbedienungsgerät (RC-925) Batterien: Äußere Abmessungen: Gewicht: * Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten. [UKW] (Hinweis: µV an 75 Ω/Ohm, 0 dBf=1 x 10 –...
