Sonde extérieure radio
La sonde mesure la température extérieure et
l'envoie via la transmission radio X2D.
Précaution d'installation
La sonde extérieure doit être fixée par un ensemble
vis/cheville (non fourni) adapté au support sur
lequel vous la fixez,

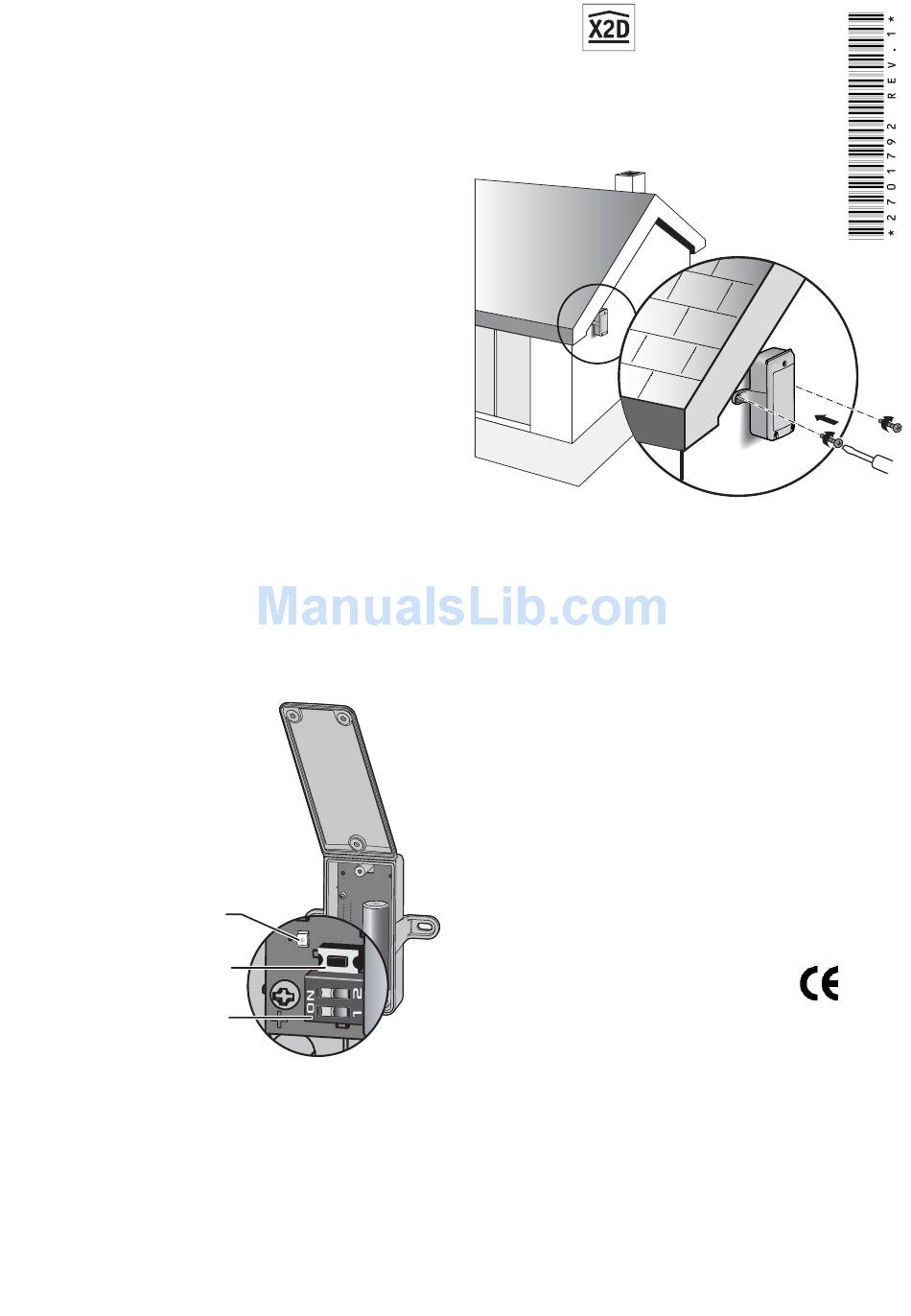

- elle doit être installée à la verticale conformément
au schéma ci-contre, pour une meilleure durée de
vie de la pile et garantir la bonne étanchéité du
boîtier de la sonde.
- il est conseillé de la placer sur une paroi nord
ou nord/ouest, à l'abri direct des intempéries,
éloignée de sources de chaleur parasites (chemi-
née, sortie d'air du bâtiment, pont thermique,...)
- il est conseillé d'installer la sonde le plus près
possible de l'élément auquel elle est associée.
Mise en service
La sonde extérieure est alimentée par une pile
au lithium, sa tension est de 3,6 V.
• dévissez les 3 vis en face avant de la sonde,
puis soulevez le capot,
• mettez les 2 switchs sur ON pour mettre en
marche la sonde,
• associez la sonde à votre
système de régulation de
chauffage (voir sa notice).
A chaque appui sur la touche
d'association, le voyant rouge
s'allume puis s'éteint.
Voyant rouge
Touche d'association
Switch d'alimentation
Pile usée : contactez votre installateur.
Caractéristiques
• Alimentation : pile au lithium 3,6 V
• Consommation : 4 µA en veille
10 mA en émission
• Autonomie : jusqu'à 10 ans
• Isolement classe III
• Dimension : 78 x 92 x 42 mm
• Indice de protection : IP45
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : -10°C à +55°C
• Fréquence d'émission 868 MHz, classe 1
(Norme EN 300 220)
• Portée moyenne : 200 à 300m en champ libre
(variable en fonction des conditions d'installa-
tion et de l'environnement électromagnétique)
• Installation en milieu normalement pollué
• Dispositif de télécommande radio
• Appareil conforme aux exigences
des directives R&TTE
En raison de l'évolution des normes et du matériel, les
caractéristiques indiquées par le texte et les images de
ce document ne nous engagent qu'après confirmation par
nos services.
