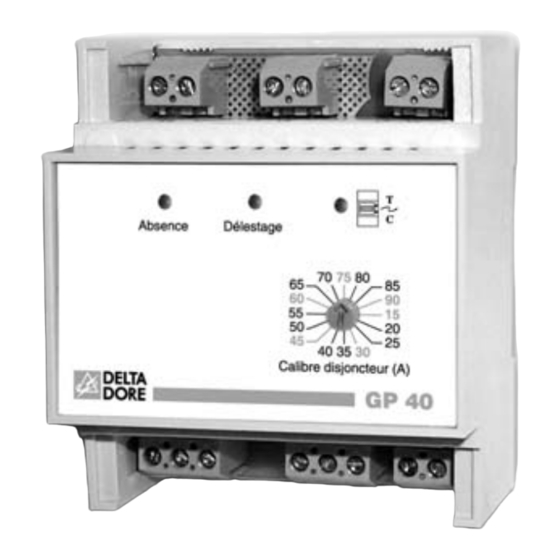

DELTA DORE GP 40 Installation

GP 40
Gestionnaire de puissance universel, 3 sorties
• Commande de convecteurs traditionnels ou fil pilote 4 ordres
• Compatible installations avec compteur traditionnel (monophasé)
ou compteur électronique (monophasé ou triphasé)
• Appareil non compatible avec le tarif tempo
• Délestage 3 sorties
• 2 entrées pour programmateurs
• Entrée d'absence (télécommande téléphonique TYPHONE 2, TYPHONE 3
Caractéristiques techniques
1
• Alimentation 230V, +/-10%, 50 Hz
• Isolement classe II
• Consommation : 2 VA
• 3 sorties contact repos, 2A 230V
• 2 entrées pour programmateurs
(horloges, centrales de programmation...)
• 1 entrée absence (télécommande téléphonique)
• 1 entrée de sélection du chauffage de type fil pilote
• 1 entrée liaison télé-information (issue du compteur électronique)
• Liaison avec le compteur électronique monophasé ou triphasé :
câble 1 paire torsadée 6/10e avec fil de continuité, lg. maxi. 100m
• Visualisation de l'état du dialogue avec le compteur électronique
• Délestage cascadocyclique ® sur 3 sorties
• Bouton de réglage des calibres disjoncteur (15A à 90A)
• GP 40 est compatible avec les installations triphasées
(compteur électronique uniquement)
• Dimensions : 4 modules, h = 53 mm
• Caractéristiques du T.I. (réf. 6330004) :
- Ø intérieur : 10mm maxi.
- Intensité nominale de fonctionnement :
2 à 90A, Cos = de 0,8 à 1
4 Voyant compteur
Avec compteur Avec compteur
Etat du voyant
électromécanique électronique
Allumé
Fonctionnement normal
Défaut de liaison avec le compteur
- vérifier la liaison avec le compteur
électronique
Clignotant Fonctionnement normal
- s'assurer auprès des services EDF
que la liaison télé-information
a bien été déverrouillée
Eteint Il n'y a pas d'alimentation Il n'y a pas d'alimentation
Vérifiez votre disjoncteur Vérifiez votre disjoncteur
Fonctionnement
5
5.1 Hors délestage
Les sorties S1a, S1b et S2 reproduisent l'état de leur entrée respective (E1 ou E2).
L'entrée absence (télécommande téléphonique) permet de mettre en hors gel les convecteurs fil pilote ou en arrêt les convecteurs traditionnels.
5.2 Le délestage
Il permet de réduire la puissance souscrite de l'abonnement EDF, tout en évitant des disjonctions sur des appels importants de consommation.
Il intervient dès que la puissance totale appelée tente de dépasser la valeur souscrite. Cela se traduit par l'arrêt (traditionnel) ou la mise en
hors gel (si l'entrée fil pilote a été sélectionnée) d'une ou plusieurs "sorties de chauffage" durant quelques minutes, le temps de passer la pointe
de consommation.
Dans le cas d'une installation en monophasé, le délestage peut
être de deux types :
- cascade : L'appareil déleste une sortie après l'autre selon la
valeur du dépassement, ou les deux simultanément si le
dépassement est trop important
- cascadocyclique ® : L'appareil équilibre automatiquement les
temps de délestage des sorties par permutation du délestage,
puis en cascade si le dépassement le nécessite.
Le délestage est de type cascadocyclique ® sur les sorties S1a et S2.
La sortie S1b n'est délestée que si le dépassement le nécessite.
...)
SV
Emplacement
2
Absence
GP 40 est monté sur rail DIN Délestage
65 70 75 80
60 90 85
55 15
45 50 20
en armoire électrique. 40 35 30 25
GP 40
3 Choix du calibre
Si votre installation est équipée d'un compteur
traditionnel
, choisissez l'un des calibres (de 15A à 90A) à votre
disposition en fonction de votre abonnement EDF.
Pour le délestage, il est nécessaire de câbler
un transformateur d'intensité (T.I.) pour la
mesure de la consommation.
Cette mesure, comparée au calibre sélectionné
sur le boîtier, permet de déterminer les
dépassements de puissance. Référence du T.I. :
6330004 (Kit 1 T.I.)
• La longueur de fil des T.I. peut être rallongée
de 1,5 mètres maximum (fil de type H03VV-F ou H05V-K)
• Le T.I. n'a pas de sens de raccordement.
• Il est possible de passer plusieurs conducteurs d'une même
phase à l'intérieur d'un T.I. (Ø intérieur 10mm maxi.).
Si votre installation est équipée d'un compteur
électronique,
le calibre utilisé est directement programmé sur le
compteur. La position du bouton de réglage des calibres n'est pas
prise en compte.
Ex : Puissance souscrite
(en ampères ou en kVA)
Pour le délestage, les ordres de
dépassement sont envoyés directement par le compteur électronique.
Dans le cas d'une installation en triphasé, vous devez associer :
- à la sortie S1a, les convecteurs alimentés par la phase 1
- à la sortie S1b, les convecteurs alimentés par la phase 2
- à la sortie S2, les convecteurs alimentés par la phase 3

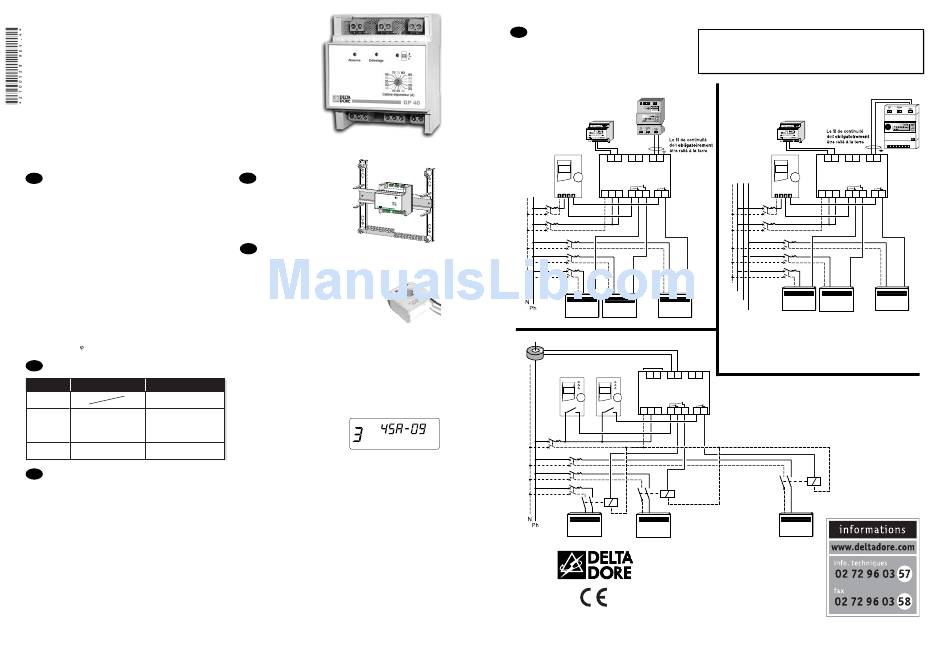

6 Raccordement
Exemples d'application
Installation avec compteur électronique monophasé
GP 40 est associé à un programmateur fil pilote 2 zones
(ex.: Micro Driver 2H FP).
Les ordres de dépassement sont donnés
par le compteur électronique.
Option
télécommande
téléphonique
(ex.: TYPHONE 2)
Micro DRIVER
2H fil pilote
Alim. N
230V
1 2 3
ZONE 1a ZONE 1b
Convecteurs fil pilote
Transformateur
d'intensité (T.I.)
Thermostat Thermostat
programmable programmable
Zone 1 Zone 2
kVA
ZONE 1a
Appareil conforme aux exigences des directives
2004/108/CE (Compatibilité ElectroMagnétique) et
2006/95/CE (Sécurité basse tension).
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes.
- La norme UTE C15-100 et les règles de l'art doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directives 2004/108/CE).
Installation avec compteur électronique triphasé
GP 40 est associé à un programmateur fil pilote 2 zones
(ex.: Micro Driver 2H FP).
Les ordres de dépassement sont donnés
Compteur
par le compteur électronique.
électronique
monophasé
Option
télécommande
téléphonique
(ex.: TYPHONE 2)
9 10 11 12 13 14
Absence Entrée T.I. Télé-info
Micro DRIVER
2H fil pilote
GP 40
E1 S1a S1b E2 S2
Sélec.
Ph Alim.
FP
230V
4 5 6 7 8
N
Ph1
Ph2
ZONE 1a
ZONE 2
Ph3
Important :
- La phase d'alimentation (borne 2), la phase "Selec. FP" (borne 3)
et la phase "entrée E1" (borne 4) doivent être les mêmes (ex : Ph1).
La phase "entrée E2" peut être indifféremment Ph1, Ph2 ou Ph3.
- Les convecteurs de la zone 1a doivent être alimentés par la phase 1
ceux de la zone 1b doivent être alimentés par la phase 2
Option télécommande
téléphonique
ceux de la zone 2 doivent être alimentés par la phase 3
9 10 11 12 13 14
Absence Entrée T.I. Télé-info Installation avec compteur
électromécanique monophasé
GP 40
Commande de convecteurs traditionnels.
E1 S1a S1b E2 S2
Sélec.
GP 40 est associé à une programmation 2 zones
N Ph
FP
1 2 3 4 5 6 7 8
(ex.: Thermostats programmables de type Micro-Tybox).
Les ordres de dépassement sont signalés par la mesure du T.I.
(transformateur d'intensité).
ZONE 1b ZONE 2
Compteur
9 10 11 12 13 14 électronique
triphasé
Absence Entrée T.I. Télé-info
GP 40
E1 S1a S1b E2 S2
Sélec.
N Ph
FP
1 2 3 4 5 6 7 8
ZONE 1b ZONE 2
Convecteurs fil pilote
.
DELTA DORE - Bonnemain - 35270 COMBOURG
