WESTBRASS 493244H Manual

WESTBRASS
Fine Decorative Plumbing Since 1935
YOU MAY NEED:
USTED PUEDE NECESITAR:

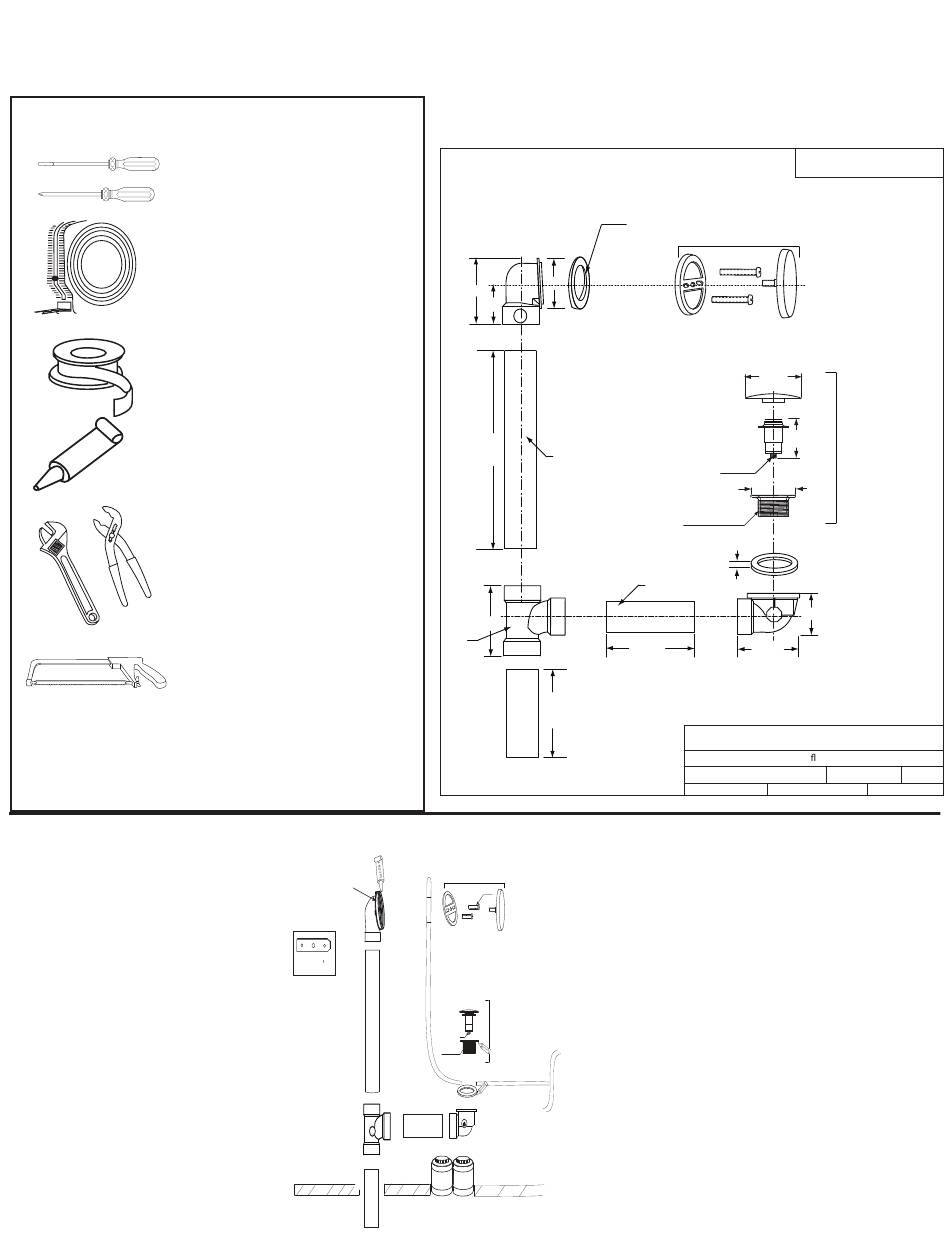

Installation Instructions:
1. Measure and dry fit all con-
nections. Use tubing cutter or
hacksaw to cut tubes as
required.
2. Place rubber gasket on
overflow top elbow. Caulk with
silicone.
3. Wrap screws with PTFE tape
or apply silicone. Attach ring to
overflow with screws and draw
tight.
4. Place shoe elbow under tub,
using rubber washer between
bottom of tub and shoe elbow.
Apply a thin bead of silicone
between washer and tub.
Screwdriver
El destornillador
Tape measure
Cinta métrica
Important: Use PTFE tape or
silicone seal on screws.
Importante: Use cinta PTFE o
selador de silicón en las tornillos.
Silicone Sealant: Use Silicone
sealant under base of strainer.
Sellador de silocón: Si el lava-
manos está desnivelado use
sellador de silicón debajo de la
base del borde.
Pliers: For removal and
installlation.
Alicates: Para quitar y
instalación
Hacksaw
Sierra
Washer
Note: Do not use when
mounting with over ow
elbow.
1-1/2"
SCH 40
A
S A S B R S T W E
5 1 9 3 c e m b i n g S i n P l u v e r a t i e c o F i n e D
Floor
493244H or 493144H
Illusionary Bathwaste & Overflow
Desbordamiento de baño Dren
4A-W2
2-7/8"
3-7/16"
2-1/4"
12"
PB-12
1-1/2" Sch. 40 PVC
C L
4-1/4"
4C-W
4"
Instrucciones de Instalación
1. Mida y ajuste en seco todas las conexio-
nes. Use un cortador de tubos o una sierra
D980R
1/4" - 20
D98-RING
para cortar tubos como
UNC-2A
D980-CAP
necesario.
2. Coloque la junta de goma en el codo
superior del rebosadero. Calafatee con
silicona.
D3322-1
or 79338MOCP 3. Envuelva los tornillos con cinta de PTFE
D3322 or
3/8" - 16
79338CP-C
o aplique silicona. Fije el anillo al rebosade-
1-7/8" - 11-1/2
Coarse Thread
(D3322-2 or
793SOCP-C)
ro con tornillos y apriete.
4. Coloque el codo del zapato debajo de
la bañera, usando una arandela de goma
®
C
U P
entre la parte inferior de la bañera y el
codo del zapato. Aplique una fina gota de
PVC Primer PVC Cement
Floor Floor
silicona entre la lavadora y la tina.
792WT
Tapered
Sponge
(D980R)
Washer
2-3/4"
798-CAP
79338MO
3/8" - 16
2-3/4"
1-7/8" - 11-1/2
Coarse Thread
(793SOCP-C)
792RW
3/16"
PB-4
4B-W
1-1/2" Sch. 40 PVC
4"
3-7/16"
WESTBRASS
Fine Decorative Plumbing Since 1935
Illusionary No-Hole Over ow in Sch 40 Pipe
TITLE
DWG NO.
493244H or 493144H
Scale NTS
493244H
2-5/8"
(D398R)
2-5/8"
2429 E. Olympic Blvd.
Los Angeles, CA 90021
DATE REV
9-30-19
C A
mrohlfs
Sheet 1 of 1
