Danco 39614 Installation Instructions

Instructions
Removal of Old Parts
1. Turn off water supply to tub faucet.

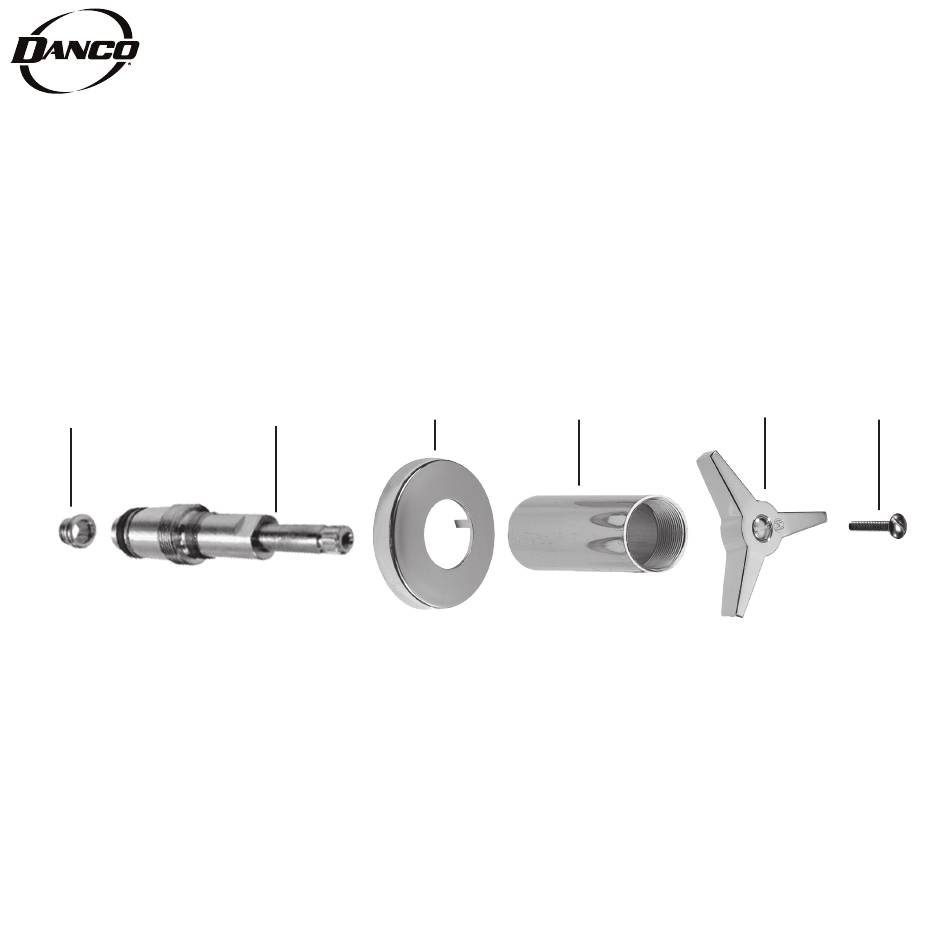

2. Remove screw (A) and lift off handle (B).
3. Remove tube (C) by unthreading. Remove old flange (D).
4. Repeat Steps 2 & 3 for COLD and DIVERTER handles.
5. Unscrew HOT stem (E), using stem removal tool (supplied).
Repeat for COLD and DIVERTER valve stems.
6. Insert seat wrench into faucet and turn counterclockwise to remove
old seats (F).
7. Discard all old parts.
F
Instrucciones
Extracción de las piezas antiguas
1. Desconecte el suministro de agua para la canilla de la bañera.
2. Quitar el tornillo (A) y sacar la manija (B).
3. Desenrosque y retire la tubo anterior (C). Retire la brida usada (D).
4. Repita los pasos 2 y 3 para las manijas FRÍO y DISPOSITIVO DESVIADOR.
5. Desatornille el vástago CALIENTE (E) con la llave de tubo (suministrada).
Repita los pasos para los vástagos de las válvulas FRÍO y DISPOSITIVO DESVIADOR.
6. Inserte la llave inglesa en la canilla y gire en sentido contrario a las agujas del
reloj para sacar los asientos anteriores (F).
7. Deseche todas las piezas anteriores.
INSTALLATION INSTRUCTIONS
FOR TUB/SHOWER REMODELING KIT
FOR KOHLER
D
E
TREND
®
Installation of New Parts
1. Place new seat (F) into faucet body and tighten with seat wrench.
Do not over-tighten. Repeat for other seat.
2. Install new faucet stem (E) by threading into faucet body. Do not
overtighten. Turn on water supply to tub faucet and check for leaks.
3. Install new flange (D). Install new tube (C) by threading onto stem (E)
and tightening to wall.
4. Replace handle (B), securing with screw (A).
5. Repeat for COLD and DIVERTER valve stems.
6. Turn on tub faucet. Check for leaks
C
Instalación de las piezas nuevas
1. Coloque el nuevo asiento (F) en la estructura de la canilla y ajuste.
No ajuste en exceso. Repita para el otro asiento.
2. Instale los nuevos vástago de la canilla (E) enroscando en la
estructura de la canilla. No ajuste en exceso. Conecte el suministro
de agua a la canilla de la bañera y verifique que no haya filtraciones.
3. Instale la nueva brida (D). Instale la tubo nuevo (C) enroscando la
vástago (E) y afianzando a la pared.
4. Coloque la manija (B) con el tornillo de la manija (A).
5. Repita los pasos para los vástagos de las válvulas FRÍO
y DISPOSITIVO DESVIADOR.
6. Abra la canilla de la bañera. Verifique que no haya filtraciones.
Visit
DANCO.COM
for Easy D.I.Y. Solutions
.
B
A
©2023 Manufactured for
Danco, Inc., Irving, TX 75062
39614i
