newform BLINK CHIC 73419E Instructions Manual

Advertisement

Quick Links

BLINK CHIC
73419E
BLINK CHIC
73426E
73420E
luxury
73427E
istruzioni
instructions
instructions de montage
Bedienungsanleitung
instrucciones
инструкции
instruktioner
使用说明
‫تعليامت‬
73421E
73428E

Advertisement

loading
Need help?

Need help?

Do you have a question about the BLINK CHIC 73419E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for newform BLINK CHIC 73419E

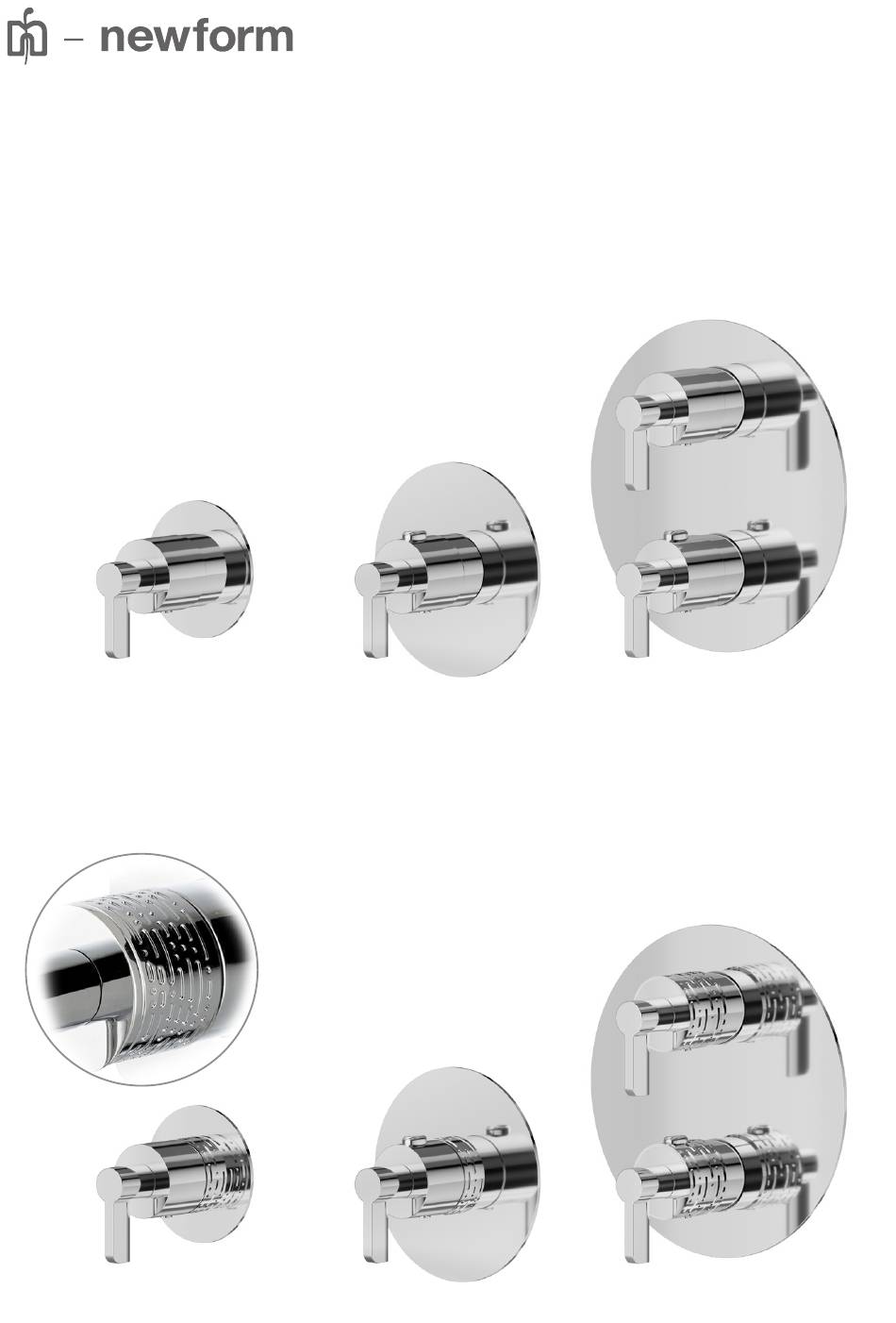

  • Page 1 istruzioni instructions instructions de montage Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 ‫تعليامت‬ BLINK CHIC 73419E 73420E 73421E BLINK CHIC luxury 73426E 73427E 73428E...
  • Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
  • Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и •...
  • Page 4 BLINK CHIC DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE_ СПРАВОЧНЫЕ ДАННЫЕ REFERENZANGABEN_ DATOS DE REFERENCIA_ BLINK CHIC ‫البيانات املرجعية‬ luxury REFERENSUPPGIFTER_参考数据_ 73419E - 73426E 71-56 73420E - 73427E 71-56 73421E - 73428E 71-56 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
  • Page 5 BLINK CHIC RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ BLINK CHIC ‫قطع الغيار‬ luxury ЗАПЧАСТИ _ RESERVDELAR_ 备件 _ BLINK CHIC 73419E-73420E-73421E 13406 11902 30493 30491 28234 28204 28232 12796 28265 32778 28272 BLINK CHIC 73426E-73427E-73428E luxury 30494...
  • Page 6 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ 73421E 73428E TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO...
  • Page 7 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ INSTALLAZIONE - TARATURA DELLA CARTUCCIA Dopo aver rimosso la parte frontale delle protezio- ni in plastica avvitare le boccole (1), assicurarsi che l’estremità...
  • Page 8 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ 73421E 73428E TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO...
  • Page 9 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ УСТАНОВКА – КАЛИБРОВКА КАРТРИДЖА После снятия передней части пластиковой защиты закрутите втулки (1), убедитесь, что конец...
  • Page 10 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ 73419E 73426E 27891.00.000 27892.00.000 27893.00.000 27894.00.000 27895.00.000 27896.00.000 27897.00.000 73420E 73427E 27890.00.000...
  • Page 11 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ INSTALLAZIONE - TARATURA DELLA CARTUCCIA Dopo aver rimosso la parte frontale delle protezioni in plastica avvitare le boccole (1), assicurarsi che l’estremità della cartuccia termostatica sia in posizione corretta (normalmente verso il basso, con il segno (X) che corri- sponde con il piano (Y) come in Fig.A).
  • Page 12 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ 73419E 73426E 27891.00.000 27892.00.000 27893.00.000 27894.00.000 27895.00.000 27896.00.000 27897.00.000 73420E 73427E 27890.00.000...
  • Page 13 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ УСТАНОВКА – КАЛИБРОВКА КАРТРИДЖА После снятия передней части пластиковой защиты закрутите втулки (1), убедитесь, что конец термостатического картриджа...
  • Page 14 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ ALLINEAMENTO MANIGLIA SU RUBINETTO AD INCASSO_CONCEALED STOP VALVE HANDLE ADJUSTING_ ALIGNEMENT POIGNÉE POUR ROBINET ENCASTRÉ_AUSRICHTUNG DES HEBELS BEI UNTERPUTZ ABSPERRVENTIL_ ALINEACIÓN MANETA PARA GRIFO ENCASTRE_СОВМЕЩЕНИЕ...
  • Page 15 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MON- BLINK CHIC ‫إج ر اءات الرتكيب‬ luxury УСТАНОВКА TAJE_ _ INSTALLATIONSPROCEDURER _ 安装程序 _ IT - Sfilare la maniglia (5) e serrare la ghiera (6). EN - Take off the handle (5) and fix the ring nut (6).
  • Page 16: Утилизация Упаковки

    ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER 理处件元的后束结命寿用使 ‫التخلص من املكونات يف نهاية العمر التشغييل‬ NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) www.newform.it newform@newform.it...
