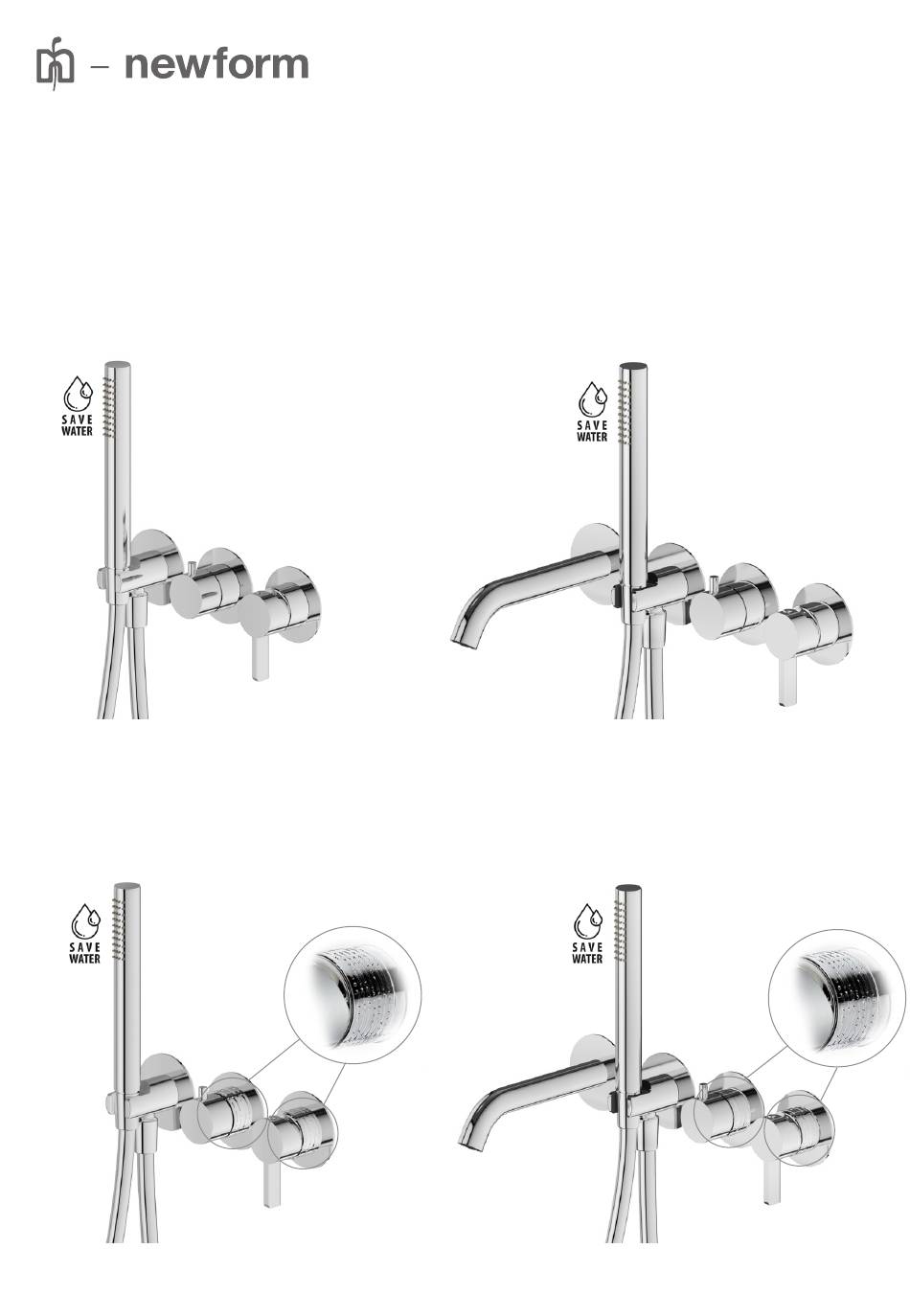

- Page 1 istruzioni instructions instructions de montage Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت BLINK CHIC 71068E 71078E BLINK CHIC luxury 71168E 71178E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Page 4 BLINK CHIC DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE BLINK CHIC СПРАВОЧНЫЕ _ REFERENZANGABEN_ DATOS DE REFERENCIA_ luxury البيانات املرجعية _ REFERENSUPPGIFTER_ 参考数据 _ ДАННЫЕ 71068E - 71168 31086 ⌀ 24 85.5 240.5 M16x2 ⌀ 32 ⌀ 41 ⌀ 41 71078E - 71178E 31088 ⌀...
- Page 5 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ 31086 ВНИМАНИЕ: Проверьте RU - IT - ATTENZIONE: Testare l’impianto senza установку, не снимая rimuovere il tappo-protezione in plastica.
- Page 6 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ 31088 ВНИМАНИЕ: Проверьте RU - IT - ATTENZIONE: Testare l’impianto senza установку, не снимая rimuovere il tappo-protezione in plastica.
- Page 7 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ SKÄR AV PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- JÄMS MED BEKLÄDNADEN_ 将覆材切成 BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- 长条 luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ 27mm CLOSED ↻12-13Nm ✖ ✖ ⬡...
- Page 8 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ ⬡ 3mm RIMUOVERE RACCORDO 1/2” REMOVE 1/2” FITTING ENLEVER LE RACCORD 1/2 1/2”-FITTING ENTFERNEN QUITAR EL RACOR DE 1/2 СНИМИТЕ...
- Page 9 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ ⬡ 8mm ⬡ 2.5mm املرحلة FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4_ 4 ЭТАП_FAS 4_步骤4_ 4 Avvitare le boccole (1).
- Page 10 BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ ⬡ 27mm ⭮ Max 12-13Nm ⬡ 2.5mm املرحلة FASE 5_PHASE 5_ÉTAPE 5_SCHRITT 5_FASE 5_ 5 ЭТАП_FAS 5_步骤5_ 5 Inserire la cartuccia (8), avvitare la ghiera di fissaggio (9) ed inserire il cappuccio (10).
- Page 11 ⬡ 2.5mm BLINK CHIC PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUN- BLINK CHIC УСТАНОВКА GEN_ INSTRUCCIONES DE MONTAJE_ _ INSTALLA- luxury إج ر اءات الرتكيب TIONSPROCEDURER _ 安装程序 _ water flow water flow water flow املرحلة FASE 6_PHASE 6_ÉTAPE 6_SCHRITT 6_FASE 6_ 6 ЭТАП_FAS 6_步骤6_ 6 Inserire il regolatore di portata, posizionandolo come indicato in figura.
-
Page 12: Maintenance
Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. the above rules. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. INTERVENTIONS D’ENTRETIEN MANTENIMIENTO... - Page 13 ،)يوىص أيض ً ا بتنظيف الصنابري باملاء والصابون فقط، وتجنب استخدام املنظفات الكاشطة (يف شكل مسحوق أو سائل S.p.A أو ق ِ طع اإلسفنج الكاشطة أو املنتجات األخرى التي تحتوي عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى .. من أية مسؤولية عن األ رض ار الناجمة عن عدم م ر اعاة هذه القواعدNEWFORM...
- Page 14 BLINK CHIC RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ BLINK CHIC ЗАПЧАСТИ _ RESERVDELAR_ 备件 _ PIEZAS DE REPUESTO_ luxury قطع الغيار BLINK CHIC 30490 71078E - 71178E 10698 15652 25228 25227 14720 17322 32779 25912 30970 10980 10604 24522 26843 23129 15144 14859...
- Page 15 BLINK CHIC PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ BLINK CHIC CAUDALES_ НАПОР_ FLÖDESHASTIGHETER _ 总量_ luxury الحموالت 71068E - 71168E (31086) OUT 1 OUT 1 OUT 2 OUT 2 (FREE) (FREE) OUT 1 71068E - 71168E (31086) OUT 1 OUT 1 OUT 2 OUT 1 OUT 2...
-
Page 16: Утилизация Упаковки
ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER 理处件元的后束结命寿用使 التخلص من املكونات يف نهاية العمر التشغييل NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) www.newform.it newform@newform.it...
