micromotor HJ002C Manual

Coreless motor upgrade h0 gauge for jouef sncf bb 26000

Download this manual

MICROMOTOR

HJ002C

Jouef SNCF BB 26000

Glockenankermotor Umbau Spur H0

Coreless motor upgrade H0 gauge

Klokankermotor ombouwset H0

Warning! This product is not a toy and is not suitable for children under

14 years contains small parts. This product contains electronic parts so

do not throw them in the household waste but hand them in separately.

The EU WEEE directive applies.

Achtung! Dieses Produkt ist kein Spielzeug, nicht für Kinder unter 14

Jahren geeignet, enthält Kleinteile. Dieses Produkt enthält elektronische

Teile. Werfen Sie diese daher nicht in den Müll, sondern getrennt

einsammeln. Es gilt die EU-WEEE-Richtlinie.

Opgelet! Dit product is geen speelgoed, niet geschikt voor kinderen

onder de 14 jaar, bevat kleine onderdelen. Dit product bevat

elektronische onderdelen, gooi dit daarom niet bij het huisafval maar

lever dit apart in. WEEE-Regelgeving van de EU is van toepassing.

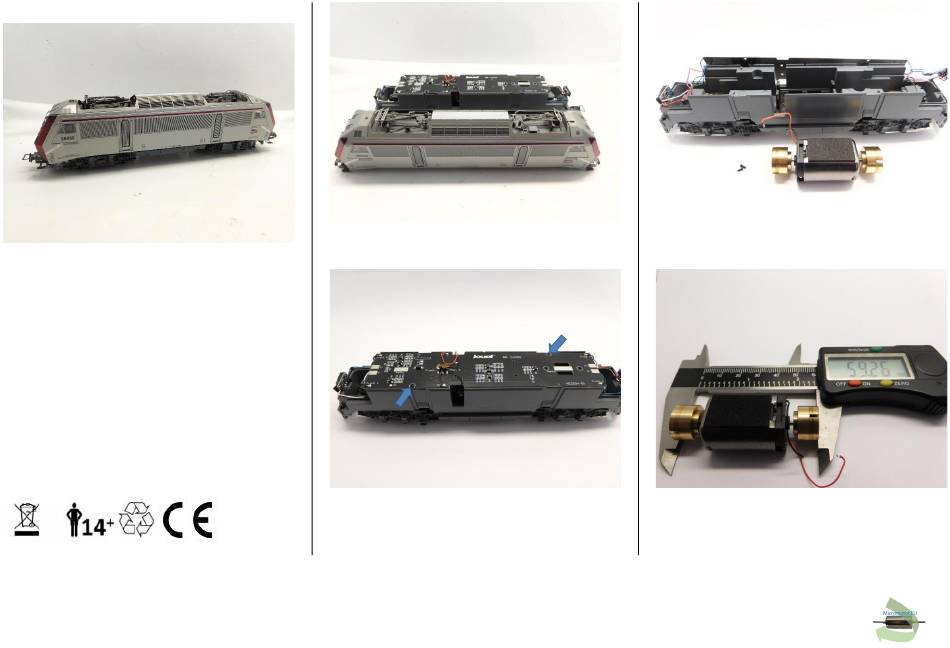

Gehäuse entfernen

Remove housing

Verwijder de kap

Ausbau alter Motor

Take out the old motor

Demonteer de oude motor

Ausbau alter Motor

Take out the old motor

Demonteer de oude motor

Maße prüfen

Check dimensions

Controleer de maatvoering

Need help?

Do you have a question about the HJ002C and is the answer not in the manual?

Page 1 WEEE-Regelgeving van de EU is van toepassing. Ausbau alter Motor Maße prüfen Take out the old motor Check dimensions Demonteer de oude motor Controleer de maatvoering © Micromotor.EU / H3D-Art...
Page 2 Tragen Sie Klebstoff auf die Innenseite des Teils auf Bend the motor contacts Metalen onderdelen worden gelijmd met metaallijm of epoxylijm voor Apply glue on the inside of the part Buig de motorcontacten metalen Plaats alleen lijm aan de binnenzijde van de onderdelen © Micromotor.EU / H3D-Art...
Page 3 De metaaldelen zijn verlijmd Plaats de motor in de motor houder The motor is glued into the motor holder with epoxy glue or super glue De motor wordt in de motorhouder verlijmd met secondelijm of epoxy lijm © Micromotor.EU / H3D-Art...
Page 4 Solder the wires Upgrade complete Plaats het isolatietape van de oude motor Soldeer de draden Ombouw gereed Platzieren Sie die Platine Gehäuse platzieren Micromotor HJ002C Place the PCB Mount body Plaats de printplaat Plaats de kap © Micromotor.EU / H3D-Art...
