micromotor HAM001C Manual

Coreless motor upgrade h0 gauge albert modell 060-da / 060-da1 / 060-db

Download this manual

MICROMOTOR

HAM001C

Albert Modell 060-DA / 060-DA1 / 060-DB

Glockenankermotor Umbau Spur H0

Coreless motor upgrade H0 gauge

Klokankermotor ombouwset H0

Warning! This product is not a toy and is not suitable for children under

14 years contains small parts. This product contains electronic parts so

do not throw them in the household waste but hand them in separately.

The EU WEEE directive applies.

Achtung! Dieses Produkt ist kein Spielzeug, nicht für Kinder unter 14

Jahren geeignet, enthält Kleinteile. Dieses Produkt enthält elektronische

Teile. Werfen Sie diese daher nicht in den Müll, sondern getrennt

einsammeln. Es gilt die EU-WEEE-Richtlinie.

Opgelet! Dit product is geen speelgoed, niet geschikt voor kinderen

onder de 14 jaar, bevat kleine onderdelen. Dit product bevat

elektronische onderdelen, gooi dit daarom niet bij het huisafval maar

lever dit apart in. WEEE-Regelgeving van de EU is van toepassing.

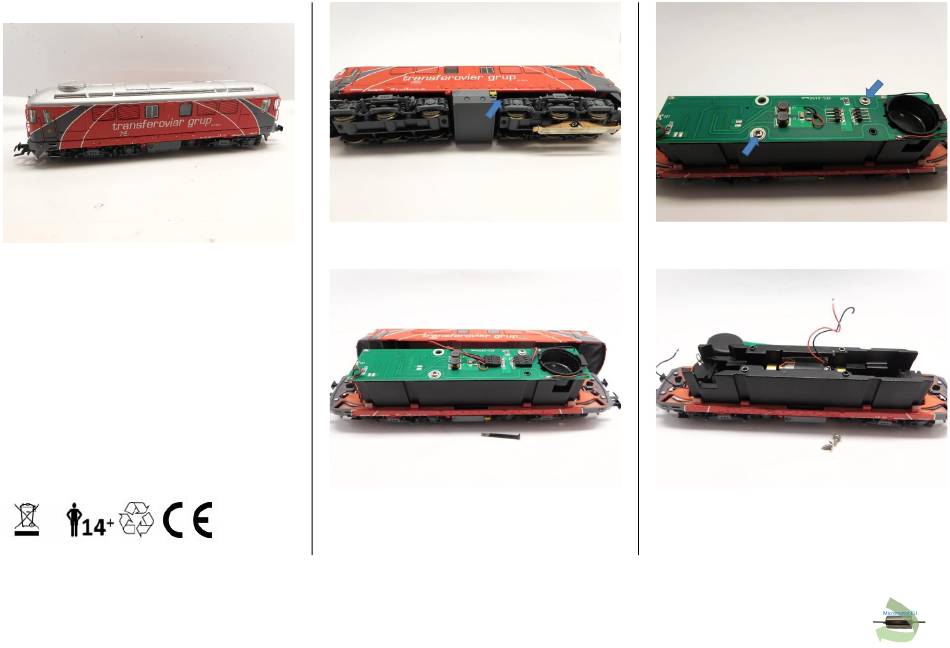

Gehäuse entfernen

Remove housing

Verwijder de kap

Gehäuse entfernen

Remove housing

Verwijder de kap

Ausbau alter Motor

Take out the old motor

Demonteer de oude motor

Ausbau alter Motor

Take out the old motor

Demonteer de oude motor

Need help?

Do you have a question about the HAM001C and is the answer not in the manual?

Page 1 WEEE-Regelgeving van de EU is van toepassing. Gehäuse entfernen Ausbau alter Motor Remove housing Take out the old motor Verwijder de kap Demonteer de oude motor © Micromotor.EU / H3D-Art...
Page 2 Metall Teile werden mit Loctite oder Metal Epoxy Kleber verklebt Take out the old motor Check dimensions Metal parts are glued with Loctite or metal epoxy glue Demonteer de oude motor Controleer de maatvoering Metalen onderdelen worden gelijmd met metaallijm of epoxylijm voor metalen © Micromotor.EU / H3D-Art...
Page 3 The metal parts are glued Place motor in motor holder Apply glue on the inside of the part De metaaldelen zijn verlijmd Plaats de motor in de motor houder Plaats alleen lijm aan de binnenzijde van de onderdelen © Micromotor.EU / H3D-Art...
Page 4 De motor wordt in de motorhouder verlijmd met secondelijm of epoxy lijm Platzieren Sie die Platine Gehäuse platzieren Place the PCB Mount body Platzieren Sie die Kardankupplungen Plaats de printplaat Plaats de kap Place the cardan shafts Plaats de cardankoppelingen © Micromotor.EU / H3D-Art...
