FV E151 Quick Start Manual

INODORO QUANTUM ESTANDAR 4.8 LPF
Toilet Standard Quantum 4.8 LPF
Código:
E151
RECOMENDACIONES:
Asegúrese que la persona que vaya a instalar el
producto sea un profesional en la materia, para
prevenir errores que afecten las instalaciones o
el correcto funcionamiento del producto.
Realice los ajustes del sanitario UTILIZANDO
una herramienta adecuada para que la
superficie y el acabado del producto no se raye
o lastime.
Recuerde que todos los productos tienen un
mecanismo de control que debe ser revisado y
cambiado de ser necesario, ya que este puede
deteriorarse debido a la frecuencia de uso.
RECOMMENDATIONS:
To prevent any error that may affect the facilities
or the correct functioning of the product, make
sure that the person who is going to install the
product is a professional. Install the product
using suitable tools, so that it is not scratched.
All products include a control mechanism that
should be inspected and replaced as needed, as
it may wear out with frequent use.
FV se reserva el derecho de modificar,
cambiar, mejorar y/o anular materiales,
Colores Disponibles/
productos y/o diseños sin previo aviso.
Available Colors:
• Blanco / White: BL

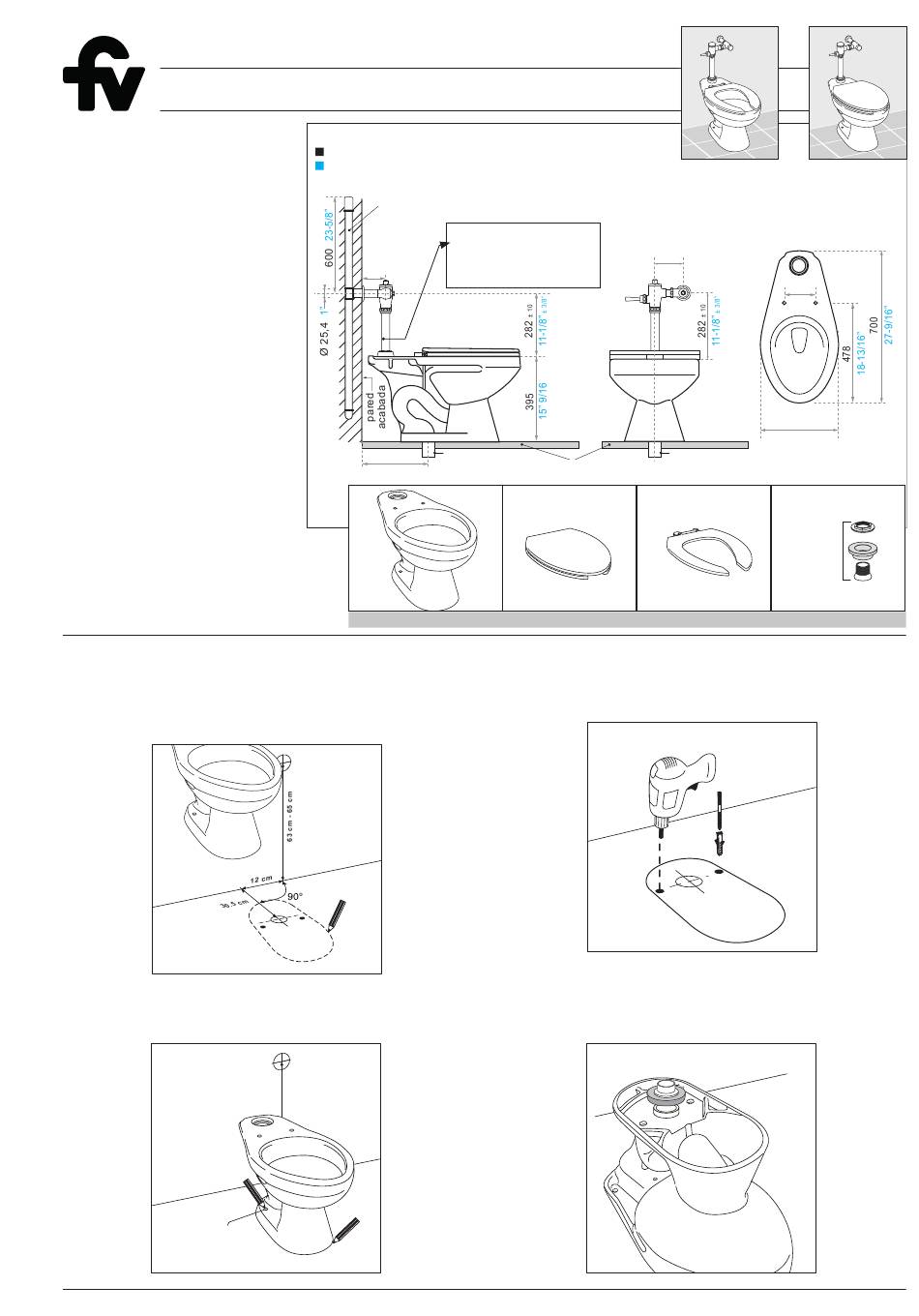

INSTRUCCIONES DE INSTALACIÓN / INSTALLATION INSTRUCTIONS:
1. Ubicar el inodoro en la posición que irá, verificar la alineación del inodoro res­
pecto a la pared y posicionar de acuerdo a las dimensiones (ver grá fi
Verify the alignment of toilet regarding the wall and place it according to the
dimensions (see graphic).
2. Marcar (ver grá fi co).
Mark (view graphic).
Agujeros Agujeros
para fijación para fijación
Fixation holes Fixation holes
E151-A
MEDIDAS / MEASURES:
MEDIDAS SUGERIDAS PARA LA INSTALACIÓN (en cm):
Dimensiones en milímetros / Dimensions in millimeters
Dimensiones en pulgadas / Dimensions in inches
cámara
de aire
Nota: si el fluxómetro supera
la altura de la acometida de
agua, puede cortar el tubo
del fluxómetro hasta la altura
57 2-1/4"
necesaria.
desagüe
305
12"
E151.1 BL
co).
Agujeros
para fijación
Agujeros
para fijación
Fixation holes
Fixation holes
Agujeros
para fijación
Fixation holes
conexión extensible
130 (máximo)
106 (mínimo)
120
4-23/32"
desagüe
piso acabado
Para inodoro Para inodoro
E151 E151­A
E101.09 BL
3. Perforar y colocar los tacos de fijación #10 (no incluidos) (ver grá fi co).
Drill and place the fixation bolts #10 (not included) (view graphic).
4- Voltear hacia abajo el inodoro y colocar el anillo de cera alrededor del de sa­
güe (ver grá fi co).
Turn the toilet upside down and insert the wax ring on the toilet drain (Graph. # 4).
acople para
grifería
(SPUD)
acople para
grifería
(SPUD)
E151­A
acople para
grifería
(SPUD)
146 146 146
5-3/4"
363
14-9/32"
acople para
grifería
(SPUD)
E101.16 BL HP.02.02
acople para
grifería
(SPUD)
acople para
grifería
(SPUD)
E151
