FV E470 Installation Instructions

E470

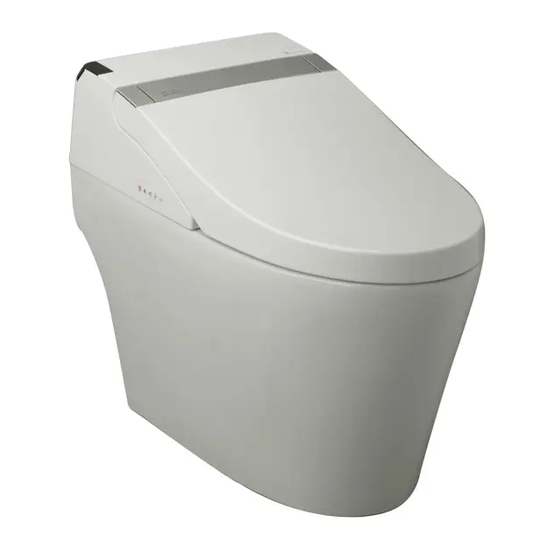

Inodoro Inteligente Neo Bath
Neo Bath Intelligent Toilet
RECOMENDACIONES:
Asegúrese que la persona que vaya a instalar el producto sea
un profesional en la materia, para prevenir errores que afecten
las instalaciones o el correcto funcionamiento del producto.
Realice los ajuste del sanitario UTILIZANDO una herramienta
adecuada para que la superficie y el acabado del producto no
se raye o lastime.
Recuerde que todos los productos tienen un mecanismo de
control que debe ser revisado y cambiado de ser necesario, ya
que este puede deteriorarse debido a la frecuencia de uso.
RECOMMENDATIONS:
To prevent any error that may affect the facilities or the correct
functioning of the product, make sure that the person who is
going to install the product is a professional. Install the product
using suitable tools, so that it is not scratched.
Remember that all products have a control mechanism that
must be reviewed and changed if necessary, since it can
deteriorate due to the frequency of use.
Colores Disponibles/Available Colors:
• Blanco / White : BL

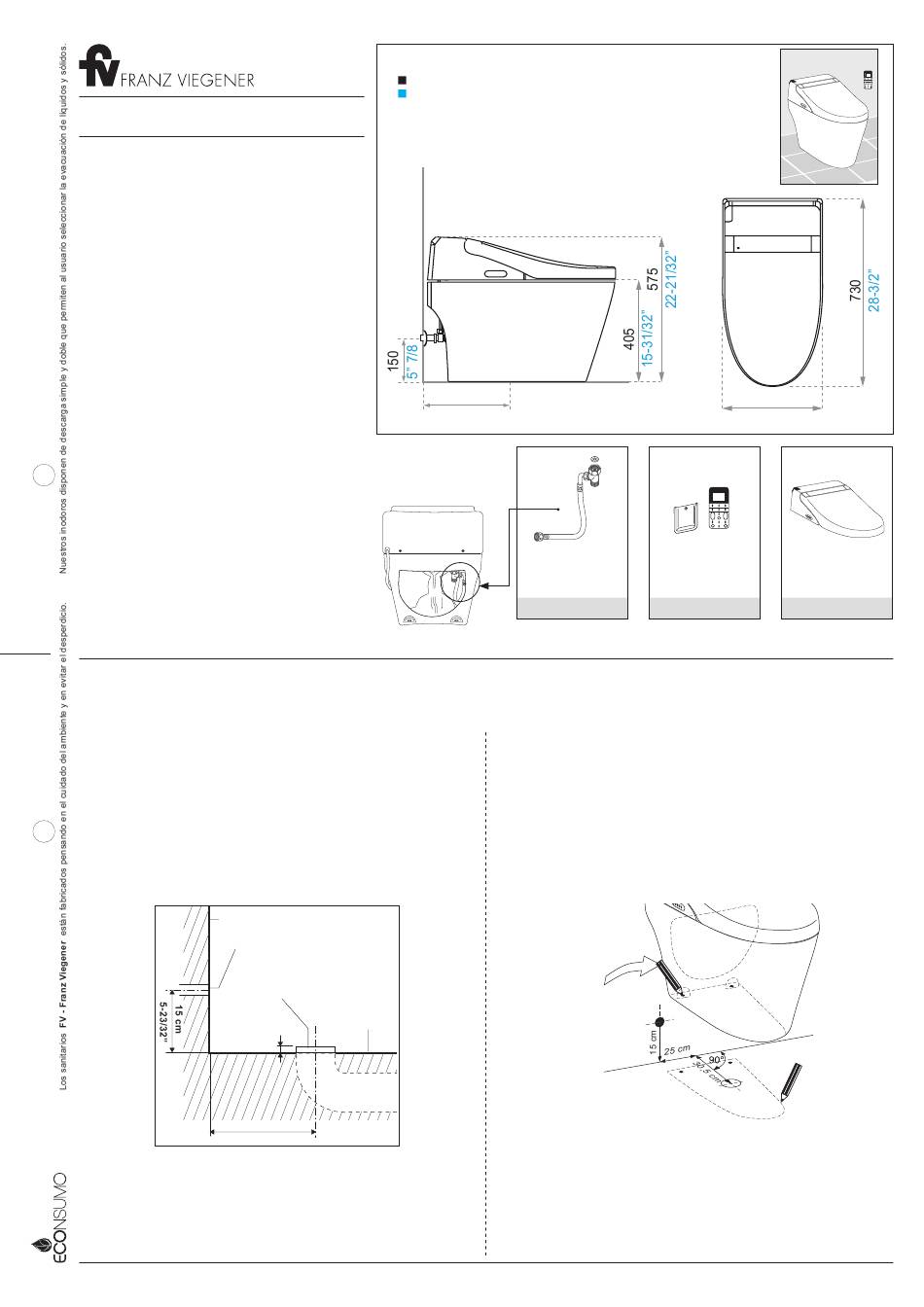

INSTRUCCIONES DE INSTALACIÓN/ INSTALLATION INSTRUCTIONS:
LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE INSTALAR / READ ALL INSTRUCTIONS BEFORE EXECUTING ANY WORK
1. Realice la acometida de agua y el desagüe de acuerdo a las medidas sugeridas
en el gráficos
Execute the water supply and drainage according to the suggested measures in
the graph.
pared terminada / finished wall
acometida de agua / water connection
desagüe del inodoro /
toilet draining
1 cm
30,5 cm
MEDIDAS / MEASURES:
Dimensiones en milímetros / Dimensions in millimeters
Dimensiones en pulgadas / Dimensions in inches
Ubicación repuesto
Location spare
piso terminado /
finished floor
12"
305 305
12" 12"
"T" para conexión de
ingreso de agua /
Location of "T" for con-
necting of water entry
EHP.470.2
2. Verifique la alineación del inodoro respecto de la pared y marque en el piso el
contorno de inodoro y los orificios para su fijación
Check the alignment of the toilet to the wall, and mark the toilet contour and
holes on the floor to fix the product correctly.
pared terminada / finished wall
acometida de agua / water connection
desagüe del inodoro /
toilet draining
1 cm
18 cm
7-3/32"
pared terminada / finished wall
acometida de agua / water connection
desagüe del inodoro /
toilet draining
390 390
15-3/8" 15-3/8"
Control remoto / Asiento Electrónico/
Remote control Electronic seat
EHP.470.1 E101.70-BL
piso terminado /
finished floor
soporte soporte
bracket bracket
piso terminado /
finished floor
