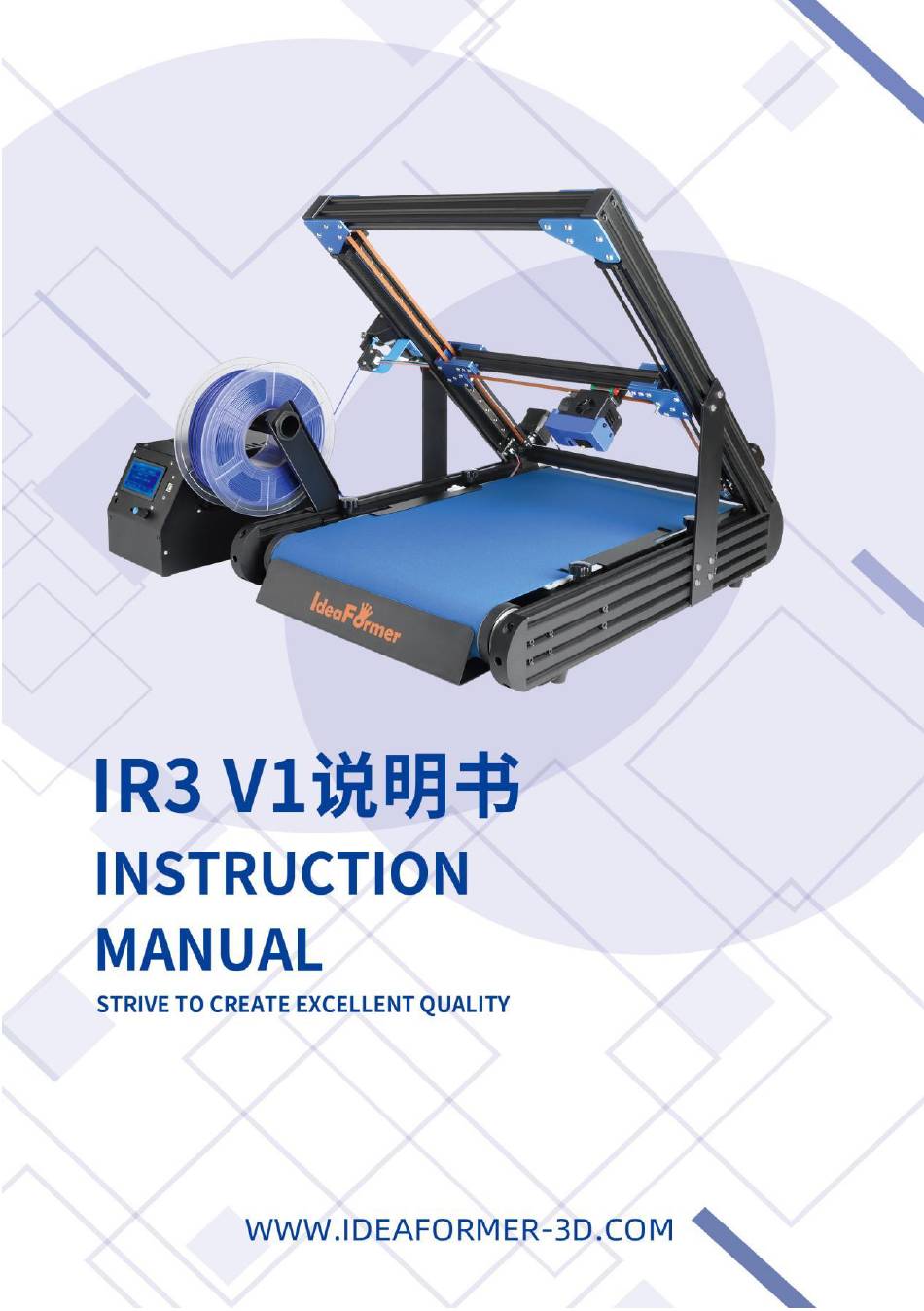

IdeaFormer IR3 V1 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
XX
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IR3 V1 and is the answer not in the manual?

Questions and answers

Related Manuals for IdeaFormer IR3 V1

Summary of Contents for IdeaFormer IR3 V1

  • Page 2 1.3 产品维护 ......................1 二、 产品简介 ......................3 2.1 产品参数 ......................3 2.2 产品概述 ......................4 三、安装说明 ......................5 3.1 材料清单 ......................5 3.2 安装步骤 ......................7 四、使用说明 ......................12 4.1 调平 ......................12 4.2 换耗材 ......................14 4.3 模型打印 .....................15 五、故障排除 ......................19 IR3 V1 的提示和说明 .................... 22 售后服务 ........................24 公司简介 ........................24...

  • Page 3: Table Of Contents

    3.1 Material list ....................5 3.2 Installation steps ..................7 Ⅳ.Use Instructions ..................12 4.1Leveling ....................12 4.2Change filament ..................14 4.3Model printing ..................15 Ⅴ.Frequently Asked Questions ..............20 Tips and Notification on IR3 V1 ..............23 After-sales Service ..................24 Company Profile ....................24...
  • Page 4 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 一、注意事项 规范使用电源  请使用本机附带的电源适配器；  请勿在手湿时插拔电源插头,请勿触碰安全提示的部件；  请务必将插头完全插入电源插座；  请勿改装设备插头，避免造成机器损坏、触电、火灾等事故；  长时间不使用打印机时，请将电源线从电源插座上拔下；  调整机箱线路时，需要先将电源线拔下。 1.2 打印注意事项  禁止在打印过程中或刚打印完成的时候，触碰打印机内部的结构和打印件，以免造成人身伤害；  禁止在打印机工作时，移动或触碰正在运行的部件，避免意外伤害；  禁止在倾斜或台面不稳定的环境下使用该产品；  请在通风良好、阴凉、平整的环境下使用打印机；  如遇到紧急情况，请直接关闭打印机电源；...

  • Page 5: Ⅰ.attentions

    珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd Ⅰ.Attentions 1.1 Standard use of power supply Use the power adapter that comes with the machine;  Do not use the plug with wet hands and do not touch the parts with safety tips; ...

  • Page 6: Ⅱ.product Introduction

    110V/220V AC；50/60Hz 输出电压 Output voltage： 工作环境温度 Environment temperature： 8℃~40℃ Max 290c , But we used IR3-MT on original IR3 V1 , it with PTFE inside only can handle 250c . 喷嘴温度 Nozzle temperature： if you want print higher temperature , you need buy an all metal hotend IR3-MF or IR3-M.

  • Page 7: Product Overview

    珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 2.2 产品概述 Product overview ⑧旋钮 ①双齿轮挤出机 Knob Double gear extruder ⑨打印头 ②断料传感器 Print head Filament detection sensor ⑩Y 轴限位开关 ③调平螺母 Y-axis limit sensor Heat bed leveling nut ⑪传送带防翘挡板...

  • Page 8: Ⅲ.installation Instructions

    珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 三、安装说明 Ⅲ.Installation Instructions 3.1 材料清单 Material list ①XY 轴框架 ②传送带平台 ③机箱 XY axis frame Conveyor belt platform Control box ④挤出机 ⑤打印头 ⑥耗材架 Extruder Print head Filament holder ⑦固定板...
  • Page 9 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd ⑰M5*20 杯头内六角螺丝 ⑱M4 T 型螺母 ⑯M5*18 圆头内六角螺丝 M4 T-nut M5*20 Cup head socket M5*18 Hexagon socket head screw round head screw ㉑通针 ⑳扎带 ⑲剪钳 Needle Cable tie Diagonal pliers ㉔内存卡...

  • Page 10: Installation Steps

    珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd Installation steps 3.2 安装步骤 1、安装 XY 轴框架 Install the XY axis frame 安装 XY 轴框架 Install the XY axis frame （1）把传送带平台与 XY 轴框架侧放后，用 M5*20 杯头内六角螺丝连接固定。 First, put the conveyor platform and the XY axis frame sideways, and fix them with M5*20 cup head socket head cap screws.
  • Page 11 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 调节角度 Adjust the angle 所需材料：XY 轴框架、 传送带平台、 固定板×2、 三角板、 M5*18 圆头内六角×12、 M5*20 杯头内六角螺丝×2 Need materials: XY axis frame,Conveyor belt platform, Fixed plate×2, Triangular plate, Hexagon socket round head screw M5*18×12 , Cup head socket head screw M5*20×2 2、安装挤出机、打印头、耗材架...
  • Page 12 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd （2）打印头安装 Install the print head 把打印头从下方插进安装位置，用 M4*8 圆头内六角螺丝固定。 Insert the print head into the installation position from below,and fix it with hexagon socket round head screw M4*8. 螺丝固定...
  • Page 13 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 3、接线 Connection （1）把红蓝黑三条线分别插进对应的插头。 Insert the red, blue and black wires into the corresponding plugs respectively. 接线 Connection （2）把 E、ES 分别插进挤出机电机和断料传感器，外露的线用封条封在铝型材上。 Insert E0 and ES into the extruder motor and material break sensor respectively, and seal the exposed wire on the aluminum profile with a seal.
  • Page 14 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd （3）把 X Y 分别插进 X Y 电机，YS 插进光电开关。 Insert X,Y into X,Y motor and YS into photoelectric switch respectively. X Y 电机 Y 轴限位开关 Y-axis limit sensor X Y motor （4）插入铁氟龙管...

  • Page 15: Ⅳ.use Instructions

    珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 四、使用说明 Ⅳ.Use Instructions 4.1 调平 Leveling （1）先拧紧四个热床调平螺母后各松一圈，然后 （2）移动打印头到中间，使喷嘴轻微接触 在传送带平台上放上一张普通 A4 纸； A4 纸，有轻微阻力，然后调节 Y 轴限 Tighten the four heat bed leveling nuts first 位使得光电开关的灯刚好能亮； and then loosen one turn, and then put a Move the print head to the middle, piece of ordinary A4 paper on the conveyor make the nozzle slightly touch the A4...
  • Page 16 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd （5）按下旋钮→Motion→Move axis→Move X→选 （6） 按下 Auto home， 再次在移动过程中感受热 择合适移动单位，移动 X 轴到最大距离，在 床平台各位置上喷嘴与纸张的阻力是否大 移动过程中，根据纸张阻力大小，微调热床 概一致，否则重复上述调平过程； Press Auto home and feel whether the 平台螺母，使得纸张有轻微阻力； resistance of the nozzle and the paper Press the knob→Motion→Move at each position of the hot bed platform axis→Move X→Select the appropriate...

  • Page 17: Change Filament

    珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 4.2 换耗材 Change filament （2）等待加热（加热完后会先进行退料，如 （1）按下旋钮，Motion→Auto home， 果打印机内有耗材，可以等待退料完后， 返回→Change filament，选择 YES， 按住挤出机手柄，手动拔出耗材）； Waiting for heating (the filament will be 选择 Preheat PLA； returned first after heating, if there are Press the knob, Motion→Auto home, filament in the printer, you can wait for Main→Change filament, select YES,...

  • Page 18: Model Printing

    珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 4.3 模型打印 Model printing 4.3.1 安装切片软件 Install slicing software （1）打开安装包 IdeaMaker 安装包，选择语言，点击 OK→下一步→我同意 Open the installation package of IdeaMaker, select the language, click OK→Next （2）选择安装路径→点击安装→安装完成→下一步→完成 Select the installation path →...
  • Page 19 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 4.3.2 导入模板 （1）打开界面→关闭向导→切片→管理打印模板 Open IdeaMaker → Close the wizard → Slice → Manage Templates （2）编辑材料设置→导入→选择内存卡里的配置文件 Ideaformer PLA 1.75mm.filament→确定→保存 Edit the selected filament settings→Import→Select the configuration file Ideaformer PLA 1.75mm.filament in the SD card→OK→Save...
  • Page 20 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd （3）导入模板→从本地文件导入→选择内存卡里的配置文件 Ideaformer IR3 V1.bin→创建新的打印机 →导入到材料选择 Ideaformer PLA 1.75mm→点击确定即可 Import template→Import from Local Disk→Select the configuration file Ideaformer IR3 V1.bin in the SD card→Create new printer→Import to the following filament select Ideaformer PLA 1.75mm→Click OK...
  • Page 21 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 4.3.3 切片打印 （1）点击导入模型→选择模型（.stl）→设置打印参数→点击切片→导出切片文件（.gcode）到内存卡 Click Import Models→ select model (.stl) → Set printing parameters → Click Slice → Export slice file (.gcode) to SD card （2）把内存卡插入卡槽→Print from Media→选择打印文件 Insert SD card into the card slot →...
  • Page 22 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd 五、故障排除 1、无法读取 SD 卡数据 ①尝试重新启动打印机 ②确保文件扩展名是.gcode 的文件 ③文件名不能包含中文，否则可能无法显示文件名称 ④SD 卡损坏，尝试更换新的 SD 卡 2、打印头堵塞 ①可尝试更换备用的喷嘴 ②根据耗材预热到指定温度，通过手动按压进料，使耗材顺利挤出 ③使用通针清理疏通喷嘴和喉管 ④如果喷嘴损坏，请更换喷嘴 3、挤出机打滑 ①调节挤出机的调节螺母，使挤出机送料的摩擦力适中 ②检查耗材供应给是否平稳，防止耗材缠绕 ③检查耗材是否能够顺利通过铁氟龙管 ④检测喷头是否到达材料融化所需的温度 ⑤检查挤出机电机上的齿轮是否松动 4、显示屏异常 ①尝试重新启动打印机 ②确保排线接线正确，接触良好...

  • Page 23: Ⅴ.frequently Asked Questions

    珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd ②检查喷头、主板的接线是否松动 8、传送带异响 ①检查传送带是否调的太紧 ②传送带压片是否压得太紧 ③检测是否有外力影响传送带运动 9、喷头漏料 ①检查喷嘴、加热块、喉管的连接，用扳手拧紧 ②更换打印头 10、模型错位 ①对模型进行切片时发生错误 ②确保在打印过程中无外力干扰打印机打印 ③参照电机丢步方法解决 Ⅴ.Frequently Asked Questions 1.Unable to read SD card data ①Try to restart the printer; ②Make sure the file extension is .gcode;...
  • Page 24 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd ③Check whether the filament can pass through the teflon tube smoothly; ④Check whether the nozzle reaches the temperature required for the material to melt; ⑤Check whether the gear on the extruder motor is loose. 4.Display abnormality ①Try to restart the printer;...
  • Page 25 珠 海 贝 尔 科 技 有 限 公 司 Zhuhai Bell Technology Co., Ltd IR3 V1 的提示和说明 1、为了防止热喷嘴撞击传送带，我们需要将打印头移到一边。 2、保持床身平台与两侧滚轮水平或略高。 3、防止打印头的电线挂在电机上，这将导致层移动。 4、它在传送带上有一个接缝，即使我们更新得更好，接缝上的打印也没有问题，但尽量避免在接缝 上打印，这样可以帮助它保持长时间使用。 5、有人说粘合有问题，我想我们 IR3 的大多数客户都知道传送带没有贴纸问题，我们需要设置 45 度 装配很好和热床水平调好。它还需要很好的切片模型，特别是在支撑和层速度方面，对于这种打印 机，每层都需要粘黏在传送带上。 6、有人说我们的打印机用过了，是的，我想我们出厂前都测试过了，所以带一些材料的热端和有点 痕迹的传送带是正常的。 7、IR3 V1 不再需要镜像 x 轴。 8、是的，有时打印机在装运后可能会出现缺陷，即使我们测试并包装好了，电子产品或一些硬件零 件在装运后发生了变化。如果有任何问题，请通过 Facebook 小组与我们联系，我们热烈欢迎客户 在小组里分享想法。 9、对于热端和传送带，它们是耗材。我们努力以优惠的价格生产质量更好的备件，以便客户能够长 期使用打印机。...

  • Page 26: Tips And Notification On Ir3 V1

    . 7.IR3 V1 doesn’t need mirror x axis anymore . 8.Yes , sometimes printer maybe got defects after shipping , Even we tested and pack it well, Electronic prats or some hardware parts changed after shipping.

  • Page 27: After-Sales Service

    The company has a complete,scientific quality management system and exquisite technical team,quality service.Independent intellectual property technology, nearly ten patents of various kinds;The company's brand name (IdeaFormer) enjoys high status and influence both at home and abroad.The company exports products to distant markets;Europe, the United States, the United Kingdom, Germany, South Korea, Poland and other more than 30 countries and regions.Company...
