ARCAS
OUTDOOR CEILING FAN
INSTALLATION INSTRUCTIONS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCAS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Designers Fountain ARCAS

Summary of Contents for Designers Fountain ARCAS

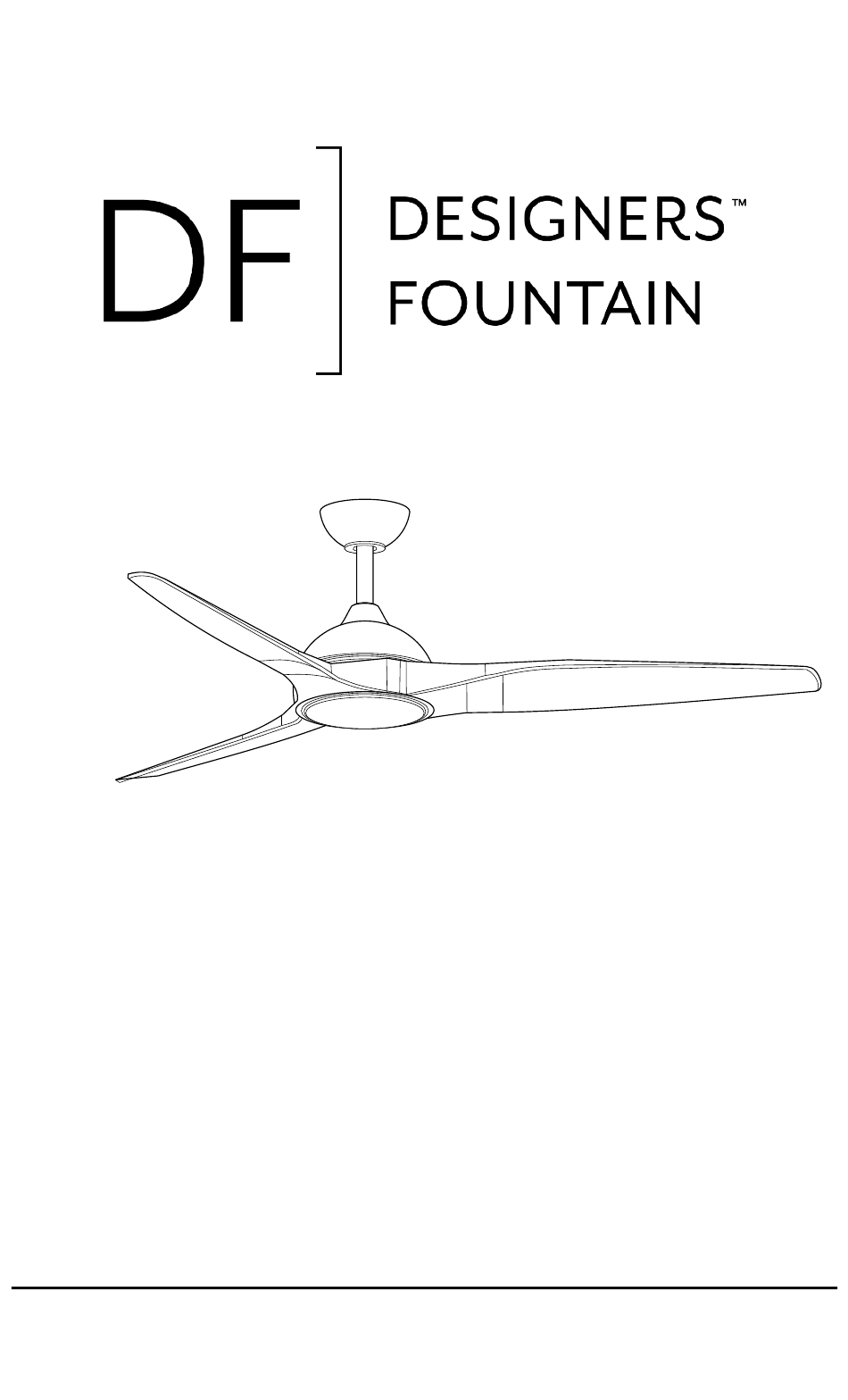

  • Page 1 ARCAS OUTDOOR CEILING FAN INSTALLATION INSTRUCTIONS...

  • Page 2: Warranty

    WARRANTY WHAT IS COVERED The manufacturer warrants the fan motor to be free from defects in workmanship and material present for a period of ten (10) years from date of purchase by the original purchaser. The manufacturer warrants the light kit, excluding any glass, to be free from defects in workmanship and material for a period of three (3) years from date of purchase.

  • Page 3: Safety Information

    SAFETY INFORMATION WARNING: Disconnect the power prior to removing or installing the ceiling fan. WARNING: To reduce risk of electric shock, this fan must be installed with an isolating wall control/switch. WARNING: To reduce the risk of personal injury, do not bend the blade arms when installing the brackets, balancing the blades or cleaning the fan.

  • Page 4: Tools Required

    TOOLS REQUIRED Phillips Wire Ladder Screwdriver Stripper Safety Electrical Goggles Tape HARDWARE INCLUDED NOTE: Hardware is not shown to actual size. Part Description Lock Washer Flat Washer Blade Screw* +1 spare Wire Nut Mounting Screw #8-32 Mounting Screw #10-32 * The blade screws are pre-mounted to the motor, but there is an extra arm screw in the hardware package.
  • Page 5 CONTENTS Part Description Part Description Mounting Bracket Motor Plate Screw Canopy Screw Plate Straight Pin Light Kit Screw Ball Set Screw Light Kit Hanger Ball Shade Clevis Pin Blade Cotter Pin Blade Support Plate Canopy Receiver Canopy Cover Remote Control Motor Cover Remote Holder Motor Set Screw...

  • Page 6: Mounting Options

    MOUNTING OPTIONS WARNING: To reduce the risk of fire, electric shock, or personal injury, mount the fan to an outlet box marked acceptable for fan support using the screws provided with the outlet box. An outlet commonly used for the support of lighting fixtures may not be suitable for fan support and may need to be replaced.

  • Page 7: Installation

    INSTALLATION ATTACH THE MOUNTING BRACKET NOTE: Use either the #8-32 mounting screws (EE) or #10-32 mounting screws (FF) depending on the holes in the junction box.  Thread a lock washer (AA) followed by a flat washer (BB) onto a mounting screw (EE or FF). ...
  • Page 8 INSTALLATION (CONTINUED) ASSEMBLE THE MOTOR AND ROD  Remove the all the blade screws (CC) from the motor (M) and set them aside. Discard the motor block.  Loosen the motor set screws (L) on the top of the motor (M). ...

  • Page 9: Mount The Motor

    INSTALLATION (CONTINUED) MOUNT THE MOTOR  Lift the hanger ball (E) up and through the mounting bracket (A) opening, and allow the hanger ball (E) to sit in the bottom of the mounting bracket (A). NOTE: The mounting bracket (A) has a guide near the bottom that aligns with the groove in the hanger ball (E).
  • Page 10 INSTALLATION (CONTINUED) SECURE THE CANOPY  Align the canopy screws (B) with the wide part of the keyhole slots in the canopy (I).  Rotate the canopy (I) until the canopy screw (B) is at the narrow end of the keyhole slot. ...
  • Page 11 INSTALLATION (CONTINUED) SECURE THE PLATE AND LIGHT KIT  Remove the three plate screws (N) from the center of the motor (M).  Align the holes on the plate (O) with the holes on the motor (M).  Use the previously removed plate screws (N) to secure the plate (O) to the motor (M).

  • Page 12: Operation

    OPERATION Icon Function Power ON/OFF: Press and release the power button to turn the fan and light on or off. Press and hold for 5 seconds to turn the buzzer on or off. Press and release the button to turn the fan Press and release the button to turn the fan on low speed Press and release the button to turn the fan...
  • Page 13 OPERATION NOTE: The remote control and the fan have been paired. In the event that the remote control is unable to control the fan, the following measures can be taken: Connect the fan and remote control. Click the learning button for 1s within 30s of power on, the buzzer will sound once.

  • Page 14: Fcc Notice

    FCC NOTICE NOTICE: This device has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.

  • Page 15: Care And Cleaning

    CARE AND CLEANING  Check the support connections, brackets, and blade attachments twice a year. Ensure they are secure. Some connections may become loose over time because of the fan’s natural movement. It is not necessary to remove the fan from the ceiling. ...
  • Page 16 ARCAS VENTILADOR PARA EXTERIOR INSTRUCCIONES DE INSTALACIÓN...
  • Page 17 GARANTÍA LO QUÉ ESTÁ CUBIERTO El fabricante garantiza que el motor del ventilador está libre de defectos de mano de obra y materiales presentes durante un período de diez (10) años a partir de la fecha de compra por parte del comprador original. El fabricante garantiza que el juego de iluminación, excluyendo cualquier vidrio, estará...

  • Page 18: Información De Seguridad

    INFORMACIÓN DE SEGURIDAD ADVERTENCIA: Desconecte la energía antes de quitar o instalar el ventilador de techo. ADVERTENCIA: Para reducir el riesgo de descarga eléctrica, este ventilador debe instalarse con un control/interruptor de pared aislante. ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble los brazos de las aspas al instalar los soportes, equilibrar las aspas o limpiar el ventilador.

  • Page 19: Herramientas Necesarias

    HERRAMIENTAS NECESARIAS Desarmador Pela- Escalera de Cruz cables Gafas Cinta Protectoras Eléctrica FERRETERÍA INCLUIDA NOTA: La ferretería no se muestra en tamaño real. Parte Descripción Cantidad Arandela de Seguridad Arandela Plana Tornillo de Aspa* +1 mas Tureca para Cables Tornillo de Montaje #8-32 Tornillo de Montaje #10-32 * Los tornillos de aspa están pre montados en el motor, pero hay un tornillo de brazo adicional en el paquete de hardware.
  • Page 20 CONTENIDO Parte Descripción Cant. Parte Descripción Cant. Soporte de Montaje Motor Tornillo de la Cubierta 2 Tornillo del Plato Clavo Recto Platillo Tornillo de la Bola Tornillo del Juego de Luz Bola Colgante Juego de Luz Vara Pantalla Pasador de Horquilla Aspa Chaveta Placa de Soporte...

  • Page 21: Opciones De Montaje

    OPCIONES DE MONTAJE ADVERTENCIA:Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, monte el ventilador en una caja eléctrica marcada como aceptable para soporte del ventilador utilizando los tornillos proporcionados con la caja eléctrica. Es posible que un tomacorriente comúnmente utilizado para soportar accesorios de iluminación no sea adecuado para soportar ventiladores y deba ser reemplazado.

  • Page 22: Instalación

    INSTALACIÓN FIJE EL SOPORTE DE MONTAJE NOTA: Utilice los tornillos de montaje #8-32 (EE) o los tornillos de montaje #10-32 (FF) según los agujeros de la caja de conexiones.  Enrosque una arandela de seguridad (AA) seguida por una arandela plana (BB) en un tornillo de montaje (EE o FF).
  • Page 23 INSTALACIÓN (CONTINUACIÓN) ENSAMBLAJE DEL MOTOR Y LA VARILLA  Retire todos los tornillos de las aspas (CC) del motor (M) y déjalos a un lado. Deseche el bloque del motor.  Afloje los tornillos del motor (L) en la parte superior del motor (M). ...
  • Page 24 INSTALACIÓN (CONTINUACIÓN) MONTAR EL MOTOR  Levante la bola colgante (E) hacia arriba y a través de la abertura del soporte de montaje (A), y permita que la bola colgante (E) se asiente en la parte inferior del soporte de montaje (A).
  • Page 25 INSTALACIÓN (CONTINUACIÓN) ASEGURE LA CUBIERTA  Alinee los tornillos de la cubierta (B) con la parte ancha de las ranuras bocallave en la cubierta (I).  Gire la cubierta (I) hasta que los tornillos de la cubierta (B) estén en el extremo angosto de las ranuras bocallave.
  • Page 26 INSTALACIÓN (CONTINUACIÓN) ASEGURE EL PLATO Y EL JUEGO DE LUZ  Retire los tres tornillos del plato (N) del centro del motor (M).  Alinee los agujeros del platillo (O) con los agujeros del motor (M).  Utilice los tornillos del plato (N) que quitó...

  • Page 27: Operación

    OPERACIÓN Icono Función Encendido/apagado: presione y suelte el botón de encendido para encender o apagar el ventilador y la luz. Mantenga presionado durante 5 segundos para activar o desactivar el timbre. Presione y suelte el botón para apagar el ventilador. Presione y suelte el botón para encender el ventilador a baja velocidad.
  • Page 28 OPERACIÓN (CONTINUACIÓN) NOTA: El control remoto y el ventilador se han emparejado. En caso de que el control remoto no pueda controlar el ventilador, se pueden tomar las siguientes medidas: Conexión del ventilador y el control remoto. Haga clic en el botón por 1 segundo de aprendizaje dentro de los 30 segundos posteriores al encendido, el timbre sonará...

  • Page 29: Aviso De Fcc

    AVISO DE FCC AVISO: Este aparato ha sido probado y cumple con los límites para un aparato digital de Clase B, según la Parte 15 de la normativa FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial.

  • Page 30: Cuidado Y Limpieza

    CUIDADO Y LIMPIEZA  Revise las conexiones de soporte, los soportes y los accesorios de las cuchillas dos veces al año. Asegúrese de que estén seguros. Algunas conexiones pueden aflojarse con el tiempo debido al movimiento natural del ventilador. No es necesario quitar el ventilador del techo. ...
