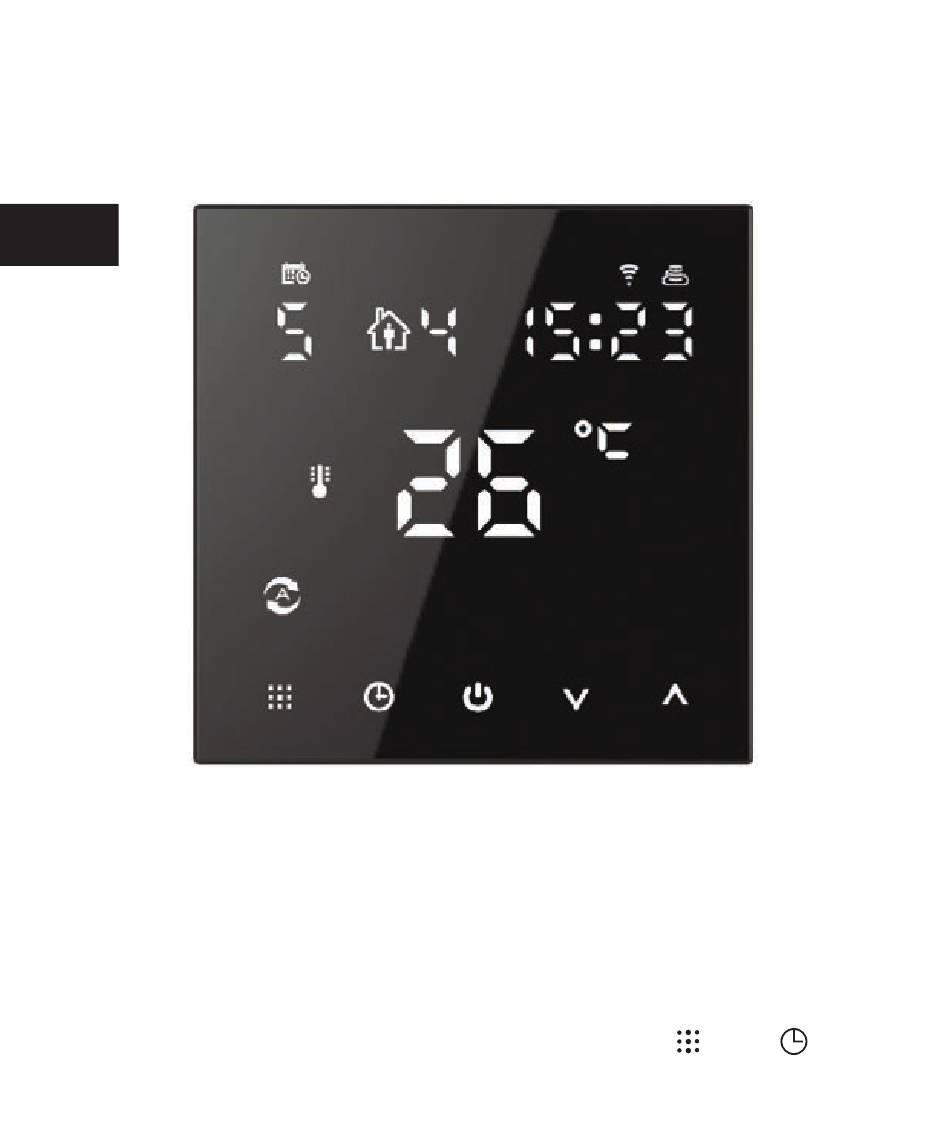

Warm-on Thermostat TS300 WiFi Touch

User Manual

Thank you for choosing our product and services. We appreciate your

trust and support.

To get started, search for "Smart Life" on Google Play or the App Store to

download the WiFi app.

Turn on the thermostat, then press and hold the keys "

" and "

simultaneously to activate the WiFi configuration mode

Need help?

Do you have a question about the TS300 and is the answer not in the manual?

Questions and answers

Summary of Contents for Warm-On TS300

Page 1 Warm-on Thermostat TS300 WiFi Touch User Manual Thank you for choosing our product and services. We appreciate your trust and support. To get started, search for "Smart Life" on Google Play or the App Store to download the WiFi app.
Page 2 Features • Built-in and external sensors included • 0.5°C accuracy ensures precise temperature control • Child lock to prevent unintended operation • Data memory retained in the event of power failure • Holiday mode for comfortable temperature settings while away •...
Page 3 Wiring Diagram TS300 TS300 WiFi WiFi AC90-240V 50/60Hz AC90-240V 50/60Hz Load Current Imax: 16A Current Imax: 16A IP20 IP20 L1 N1 L1 N1 Electric Heating Wiring Diagram Water Heating Wiring Diagram Do not connect terminal "close 4" of the electric valve...
Page 4 Display Panel Icon Descriptions Auto mode: Runs preset schedule Manual mode Clock Programming mode Temporary manual mode Holiday mode: Set days and temperature in countdown mode Heating: Icon disappears when heating is off External NTC sensor WiFi: Flashing = EZ mode Child lock WiFi disconnected Cloud icon: Flashing = AP mode...
Page 5 Operation Keys Symbol Function Short press: Power ON/OFF 1. Short press to toggle auto/manual mode 2. With thermostat on, long press (3-5s) to enter programming settings 3. With thermostat off, long press (3-5s) to enter Advanced Option A 1. Confirm button (used with other keys) 2.
Page 6 Programming Supports 5+2 (default), 6+1, and 7-day programming modes. Six time periods available for user customization. With power on, long press for 3-5 seconds to enter programming mode. Short press to select hour, minute, and time period. to adjust values. Settings auto-save and exit after ~10 seconds. Wake up Leave home Back home Leave home Back home...
Page 7 Setting Option Range/Function Default Min Temp. Limit 1–10°C 5°C Max Temp. Limit 20–70°C 35°C Low Temp. Protection 1–10°C, -- disables High Temp. Protection 20–70°C, -- disables High Temp. Diff 1–9°C Window Function Temp. 10–20°C, -- disables Window Function Duration 10–20 min Displays Ao, long press Restore Factory Settings —...
Page 8 Advanced Option B With the thermostat powered OFF, long press for 3-5 seconds to access Advanced Option B. Short press to select options. Use to adjust. Exit automatically after ~5 seconds. Setting Option Function Default Sensor Mode N1: Internal N2: External N3: Internal control + external limit 0: Disabled...
Page 9 Installation Diagram: STEP 1 STEP 2...
Page 10 WiFi Thermostat Mobile App Programming Guide Preparation required for Wifi Connection: You will need a 4G mobile phone and wireless router. Connect the wireless router to the mobile phone and record the WIFI password. Step 1 Download your app Download ‘Smart Life’ or ‘Smart RM’ app from Google play and app store. Turn on the thermostat, press and hold the key combination activate WIFI distribution network icon, are blinking together.
Page 11 4.Confirm thermostat WIFI 3.Select WIFI Network icon blinking and enter password 5.Connecting Device 6.Connected...
Page 12 Additional Functions Holiday Mode: You can program the thermostat to be on for a set temperature for up to 30 days so that there is background heat in the house while you are away. This can be found under the mode section.
Page 13 Safety information 1.To prevent the thermostat display from a high fluctuation, special treatment has been made to the program. Therefore, it is normal that the thermostat cannot immediately display the sudden change of temperature. 2. The thermostat installed on 1.5m above the ground. 3.
Page 14 Conformity The following declarations confirm, that the thermostat reference “Warm-on Thermostat TS300 WiFi touch” is compliant with https://warm-on.com/me- dia/DoC_thermostat_ts300_wifi_en_de_fr.pdf. Radio equipment directive (RED) 2014/53/EU EU RoHS 2 Directive 2011/65/EU WEEE directive 2012/19/EU Disposal Disposal regulations acc. to European Directive 2002/96/EU: Defective electrical units never dispose in household waste! In case of malor non-function, those need to be disposed seperately.
Page 15 Warm-on Digitaler WLAN Heizthermostat TS300 Bedienungsanleitung Vielen Dank, dass Sie sich für unsere Produkte und Dienstleistungen entschieden haben. Wir wissen Ihr Vertrauen und Ihre Unterstützung zu schätzen. Suchen Sie zunächst bei Google Play oder im App Store nach "Smart Life", um die WLAN-App herunterzuladen.
Page 16 Merkmale • Inklusive eingebautem Sensor und externem Sensor • 0,5°C Genauigkeit hält die Temperatur innerhalb des eingestellten Bereichs • Kindersicherung zum Schutz vor Fehlbedienung durch Kinder • Datenspeicherung bei Stromausfall • Urlaubsmodus für eine angenehmere Temperatur während des Urlaubs • Die Temperatur des externen Sensors kann überprüft werden Produktspezifikationen Spannung: 90-240VAC 50/60Hz...
Page 17 Anschlussdiagramm TS300 TS300 WiFi WiFi AC90-240V 50/60Hz AC90-240V 50/60Hz Load Current Imax: 16A Current Imax: 16A IP20 IP20 L1 N1 L1 N1 Verdrahtungsdiagramm für Verdrahtungsdiagramm für elektrische Heizung Wasserheizung Klemme "close 4" des Elektroventils nicht anschließen TS300 WiFi AC90-240V 50/60Hz...
Page 18 Anzeigetafel Beschreibung der Symbole Auto-Modus: Vordefiniertes Programm läuft Manueller Modus Programmiermodus Temporärer manueller Modus Urlaubsmodus: Urlaubszeit und Temperatur können im Countdown-Modus eingestellt werden Heizung: Symbol verschwindet, wenn die Heizung stoppt Externer NTC-Sensor WIFI-Verbindung: blinkender EZ-Verteilmodus Kindersicherung WIFI-Status: Netzwerkmodus getrennt Cloud-Symbol: blinkend AP-Verteilnetz Fensterfunktion aktivieren Raumtemperatur Einstellungstemperatur...
Page 19 Bedienungstasten Symbole Beschreibung Ein-/Ausschalten: Kurzer Druck, um ein- oder auszuschalten. 1. Kurz gedrückhalten um zwischen dem Automatikmodus und dem manuellen Modus umzuschalten 2. Thermostat einschalten, 3-5 Sekunden lang gedrückhalten , um in die programmierbare Einstellung zu gelangen. 3. Thermostat ausschalten, 3-5 Sekunden lang gedrückhalten , um in die erweiterte Option A zu gelangen.
Page 20 Programmierbar 5+2 (Werkseinstellung), 6+1 und 7 Modelle mit 6 Perioden-Einstellungen zur Auswahl für den Benutzer. Drücken Sie bei eingeschaltetem Gerät 3-5 Sekunden lang um in den Programmiermodus zu gelangen. Drücken Sie kurz um Stunde, Minute und Zeitraum auszuwählen. Verwenden Sie um Werte anzupassen.
Page 21 Einstellungsmöglichkeiten Reichweite/Funktion Standard Temp. Kalibrierung -9 ~ +9°C -1°C Temp. Differenz (Start/Stopp) 0.5–2.5°C 1°C 0: Halbe Sperre, Kindersicherung 1: Volle Sperre Einschaltstatus 0: Fortsetzen, 1: Aus, 2: Ein Standby-Helligkeit 0: Aus, 1: Dimmen, 2: Hell Wöchentlicher Programmmodus 0: 5+2, 1: 6+1, 2: 7 Min Temp.
Page 22 Erweiterte Option B Drücken Sie bei ausgeschaltetem Thermostat 3-5 Sekunden lang um auf die erweiterte Option B zuzugreifen. Drücken Sie kurz um Optionen auszuwählen. Verwenden Sie zum Anpassen. Automatisches Beenden nach ~ 5 Sekundent. Einstellungsmöglichkeiten Funktion Standard Sensormodus N1: Intern N2: Extern N3: Interne Kontrolle + externer Grenzwert...
Page 23 Installationsdiagramm: SCHRITT 1 SCHRITT 2...
Page 24 WiFi Thermostat Mobile App Programmierführer Vorbereitung für die WiFi-Verbindung: Sie benötigen ein 4G-Mobiltelefon und einen WLAN-Router. Verbinden Sie den WLAN-Router mit dem Mobiltelefon und notieren Sie das WLAN-Passwort. Schritt 1 Laden Sie Ihre App herunter Laden Sie die App 'Smart Life' oder 'Smart RM' von Google Play und dem App Store herunter.
Page 25 4. Thermostat bestätigen 3. WIFI-Netzwerk auswählen WIFI-Icon blinkt und Passwort eingeben 5. Anschluß des Geräts 6. Angeschlossen...
Page 26 Weitere Funktionen Ferien-Modus: Sie können den Thermostat so einstellen, dass er bis zu 30 Tage lang eine bestimmte Temperatur anzeigt, damit das Haus bei Ihrer Abwesenheit geheizt ist. Man findet das unter Modus. Sie haben die Möglichkeit, den Dauer zwischen 1-30 Tage und Temperatur von bis zu 27°C einzustellen.
Page 27 Sicherheitshinweise 1. Um die Anzeige des Thermostats vor starken Schwankungen zu schützen, wurde das Programm speziell angepasst. Daher ist es normal, dass Thermostat eine sprunghafte Temperaturänderung nicht sofort anzeigt. 2. Der Thermostat soll in der Höhe von 1,5 m über dem Boden installiert werden. 3.
Page 28 Konformitätserklärung Die folgenden Erklärungen bestätigen, dass die Thermostat-Referenz “Warm-on Thermostat TS300 WiFi touch” mit https://www.bodenheizung-24.de/ media/DoC_thermostat_ts300_wifi_en_de_fr.pdf konform ist. Radio equipment directive (RED) 2014/53/EU EU RoHS 2 Directive 2011/65/EU WEEE directive 2012/19/EU Entsorgung Entsorgungsvorschriften gemäß der EU-Richtlinie 2002/96/EU: Defekte elektrische Geräte gehören nicht in den Hausmüll! Bei Funktionsstörungen müssen diese gesondert entsorgt werden.
Page 29: Manuel D'utilisation
Warm-on Thermostat TS300 WiFi Touch Manuel d'Utilisation Merci d'avoir choisi nos produits et services. Nous apprécions votre confiance et votre soutien. Pour commencer, recherchez "Smart Life" sur Google Play ou l'App Store pour télécharger l'application WiFi. Allumez le thermostat, puis maintenez enfoncées les touches “...
Page 30 Caractéristiques • Capteur intégré et capteur externe inclus • Précision de 0,5 °C pour maintenir la température au niveau défini • Verrouillage enfant pour éviter les mauvaises manipulations • Mémoire des données en cas de coupure de courant • Mode vacances pour un confort thermique optimal pendant les congés •...
Page 31 Schéma de câblage TS300 TS300 WiFi WiFi AC90-240V 50/60Hz AC90-240V 50/60Hz Load Current Imax: 16A Current Imax: 16A IP20 IP20 L1 N1 L1 N1 Schéma de câblage pour Schéma de câblage pour chauffage électrique chauffage hydraulique Ne connectez pas la borne "close 4"...
Page 32 Panneau d'Affichage Descriptions des Icônes Mode auto: exécute le programme prédéfini Mode manuel Horloge Mode programmation Mode manuel temporaire Mode vacances: jours et température réglables en compte à rebours Chauffage: l’icône disparaît lorsque le chauffage s’arrête Capteur NTC externe Connexion WIFI, mode de distribution EZ clignotant Sécurité...
Page 33 Touches de commande Symbole Fonction Marche/Arrêt: appui court pour allumer ou éteindre 1. Appui court sur pour basculer entre le mode automatique et le mode manuel 2. Thermostat allumé: appui long sur (3 à 5 secondes) pour accéder au mode de programmation 3.
Page 34 Programmation Modèles 5+2 (valeur par défaut usine), 6+1 et 7 jours, avec 6 plages horaires programmables par jour au choix de l'utilisateur. Dans les options avancées, sélectionnez le modèle souhaité. Appareil sous tension, appuyez 3 à 5 secondes sur pour entrer en mode programmation. Appuyez sur pour sélectionner l'heure, la minute et la période.
Page 35 Options de réglage Gamme / Fonction Par Défaut Calibration de température mesurée -9 ~ +9°C -1°C Ecart de température marche/arrêt 0.5–2.5°C 1°C 0: Demi-verrouillage, Verrouillage enfant 1: Verrouillage complet 0: Reprendre, État de mise sous tension 1: Désactivé, 2: Activé 0: Éteint, 1: Faible, Luminosité...
Page 36 Options avancées B En mode éteint, appui 3 à 5 secondes sur pour accéder à option avancée B. Appui court sur pour choisir l’option, et ajuster valeur par Le mode se ferme automatiquement au bout de 5 secondes. Options de réglage Fonction Par Défaut Options de contrôle...
Page 37 Schéma d’installation ÉTAPE 1 ÉTAPE 2...
Page 38 Guide de programmation de l'application mobile pour thermostat WiFi Préparation nécessaire pour la connexion WiFi: Vous aurez besoin d'un téléphone mobile 4G et d'un routeur sans fil. Connectez le routeur sans fil au téléphone mobile et notez le mot de passe WiFi. Étape 1: Téléchargez votre application Téléchargez l'application "Smart Life"...
Page 39 3. Sélectionnez le réseau WIFI 4. Confirmez que l'icône WIFI et entrez le mot de passe du thermostat clignote 5. Connexion de l'appareil 6. Connecté...
Page 40 Fonctions supplémentaires Mode vacances: Vous pouvez programmer le thermostat pour qu'il reste allumé à une température définie pendant une période allant jusqu'à 30 jours, afin de maintenir une température de fond dans la maison pendant votre absence. Cette option se trouve sous la section mode .
Page 41 Informations de sécurité 1. Pour éviter que l'affichage du thermostat ne subisse de fortes fluctuations, un traitement spécial a été appliqué au programme. Il est donc normal que le thermostat ne reflète pas immédiatement les changements de température brusques. 2. Le thermostat doit être installé à 1,5 mètre au-dessus du sol. 3.
Page 42 Conformité Les déclarations suivantes confirment que le thermostat référence “Warm-on Thermostat TS300 WiFi touch” est conforme à https://warm-on.fr/media/ DoC_thermostat_ts300_wifi_en_de_fr.pdf. Radio equipment directive (RED) 2014/53/EU EU RoHS 2 Directive 2011/65/EU WEEE directive 2012/19/EU Élimination Réglementations relatives à l'élimination conformément à la Directive européenne 2002/96/CE:...
