CD RECEIVER

For canceling the display demonstration, see page 6.

For installation and connections, refer to the separate manual.

INSTRUCTIONS

KD-G646/KD-G645

GET0502-005A

[UT]

Need help?

Do you have a question about the KD-G645 and is the answer not in the manual?

Questions and answers

Summary of Contents for JVC KD-G645

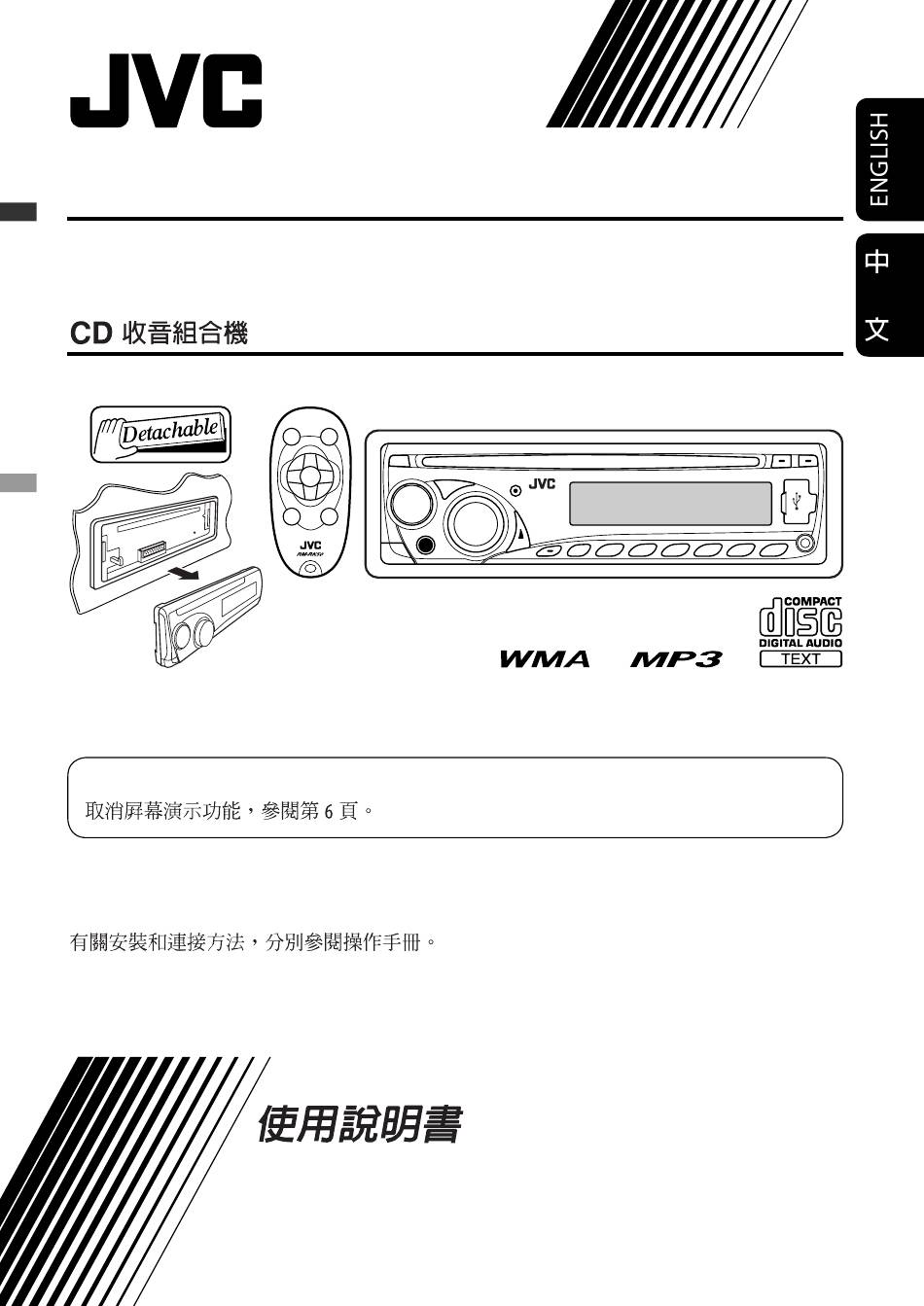

Page 1 CD RECEIVER KD-G646/KD-G645 KD-G646/KD-G645 For canceling the display demonstration, see page 6. For installation and connections, refer to the separate manual. INSTRUCTIONS GET0502-005A [UT]...
Page 2 Thank you for purchasing a JVC product. Please read all instructions carefully before operation, to ensure your complete understanding and to obtain the best possible performance from the unit. IMPORTANT FOR LASER PRODUCTS 1. CLASS 1 LASER PRODUCT 2. CAUTION: Do not open the top cover. There are no user serviceable parts inside the unit; leave all servicing to qualified service personnel.
Page 3 If you have parked the car for a long time in hot or cold weather, wait until the temperature in the car becomes normal before operating the unit. The control panel illustrations used for explanation in this manual is of KD-G645.
Page 4 Control panel — KD-G646/KD-G645 Parts identification Display window 5 (up) / ∞ (down) buttons Number buttons 0 (eject) button RPT (repeat) button (standby/on attenuator) button RND (random) button Control dial AUX (auxiliary) input jack Remote sensor USB (Universal Serial Bus) input jack...
Page 5 Remote controller — Main elements and features RM-RK50 Installing the lithium coin battery (CR2025) Aim the remote controller directly at the remote sensor on the unit. Make sure there is no obstacle (standby/on/attenuator) button in between. • Turns the power on if pressed briefly or attenuates the sound when the power is on.
Page 6 Getting started Basic settings • See also “General settings — PSM” on pages 12 and Basic operations Turn on the power. Ÿ 1 Canceling the display demonstrations Select “DEMO,” then “DEMO OFF.” * You cannot select these sources if they are not 2 Setting the clock ready or not connected.
Page 7 When an FM stereo broadcast is hard to Radio operations receive Lights up when monaural mode is activated. Ÿ Lights up when receiving an FM stereo broadcast with sufficient signal strength. Reception improves, but the stereo effect will be lost. To restore the stereo effect, repeat the same procedure.
Page 8 Manual presetting Disc / USB device Ex.: Storing the FM station of 92.50MHz into preset operations number 4 of the FM1 band. : For built-in CD player operations. : For external USB device operations. Playing a disc in the unit Preset number flashes for a while.
Page 9 Ÿ To fast-forward or reverse the track USB memory To go to the next or previous track If a USB device has been attached... To go to the next or previous folder (for Playback starts from where it has been stopped MP3/WMA) previously.
Page 10 Other main functions Changing the display information Skipping tracks quickly during play While playing an audio CD or CD Text • For MP3/WMA, you can skip tracks within the same folder A = Disc title/performer * = Track ] = B = (back to the beginning) title * Ex.: To select track 32 while playing tracks whose number is a single digit (1 to 9)
Page 11 Sound adjustments Selecting the playback modes You can use only one of the following playback modes You can select a preset sound mode suitable to the at a time. music genre (iEQ: intelligent equalizer). Select your desired playback mode. Preset values BAS MID TRE LOUD 7 Repeat play Indication (For)
Page 12 Indication, [Range] General settings — PSM BASS * , [–06 to +06] You can change PSM (Preferred Setting Mode) items Adjust the bass. listed in the table on page 13. MIDDLE * (mid-range), [–06 to +06] Adjust the mid-range frequencies sound level. TREBLE * , [–06 to +06] Adjust the treble.
Page 13 Indications Item Selectable settings, [reference page] : Initial) DEMO • DEMO ON : The display demonstration will be activated automatically if no Display operation is done for about 20 seconds, [6]. demonstration • DEMO OFF : Cancels. CLOCK DISP * •...
Page 14 Other external component Title assignment operations You can assign titles to 30 station frequencies (FM and AM) and up to 8 characters for each station name. You can connect an external component to the AUX (auxiliary) input jack on the control panel. Select FM/AM.
Page 15 To keep discs clean Maintenance A dirty disc may not play correctly. If a disc does become dirty, wipe it with How to clean the connectors a soft cloth in a straight line from center Frequent detachment will deteriorate the connectors. to edge.
Page 16 • MP3 and WMA “tracks” (words “file” and “track” are More about this unit used interchangeably) are recorded in “folders.” • When a disc is inserted upside down, “PLEASE” and Basic operations “EJECT appear alternately on the display. Press eject the disc. Turning on the power •...
Page 17 Playing an MP3/WMA disc • This unit cannot play back the following files: – MP3 files encoded in MP3i and MP3 PRO format. • This unit can play back MP3/WMA files with the – MP3 files encoded in an inappropriate format. extension code <.mp3>...
Page 18 • The maximum number of characters for: General settings—PSM – Folder names : 25 characters • “AUTO” setting for “DIMMER” may not work correctly – File names : 25 characters on some vehicles, particularly on those having a – MP3 Tag : 128 characters control dial for dimming.
Page 19 Troubleshooting What appears to be trouble is not always serious. Check the following points before calling a service center. Symptoms Remedies/Causes • Sound cannot be heard from the speakers. • Adjust the volume to the optimum level. • Check the cords and connections. •...
Page 20 Symptoms Remedies/Causes • Tracks are not played back in the order you The playback order is determined when the files are have intended. recorded. • The elapsed playing time is not correct. This sometimes occurs during playback. This is caused by how the tracks are recorded on the disc.
Page 21 Specifications AUDIO AMPLIFIER SECTION CD PLAYER SECTION Maximum Power Output: Type: Compact disc player Front/Rear: 50 W per channel Signal Detection Non-contact optical pickup System: (semiconductor laser) Continuous Power Output (RMS): Number of Channels: 2 channels (stereo) Front/Rear: 19 W per channel into 4 Ω, 40 Hz to 20 000 Hz at no more Frequency Response: 5 Hz to 20 000 Hz than 0.8% total harmonic...
Page 22 多謝您惠購的產品。在使用之前，請詳讀全部說明書，以確保完全理解本機使用方法，並獲得較長的使用壽命。雷射產品的重要說明一級雷射產品注意：請勿打開頂蓋板。本機內部沒有用戶可自行維修的零組件；所有維修工作應由有資格的人員完成。中注意：打開蓋板可能會產生可見或不可見的級雷射。不要使用光學儀器直接進行探視。標籤的複製：注意標籤位於機外。文如何重置本機僅對應歐洲聯盟警告：如果您在駕駛時需要操作接收機，請確保小心 • 您所做的預設調整亦會被清除。地看著前方，否則可能發生交通意外。如何強制退出碟片音量設定注意事項： CD/USB 數位裝置（）與其他播放源相比產生的噪音較少。播放這些數位播放源前調低音量以避免因為輸出強度的突然增強而損壞揚聲器。 • 在退出碟片時，小心不要將碟片掉落。 • 如果以上操作無效，重置本機。...
Page 23 M MODE 如何使用鍵目錄 M MODE 若按鍵，本機將進入功能模式，此時數 5/∞ 字鍵和鍵將發揮不同功能鍵的作用。 — ..... 4 控制面板 KD-G646/KD-G645 例：當數字鍵發揮（單聲道）鍵的功能 — ......5 遙控器 RM-RK50 時。 ........6 著手準備 ............6 基本操作中 ......... 7 收音機的操作 ....8 碟片／裝置的操作...
Page 24 — 控制面板 KD-G646/KD-G645 零組件識別顯示窗中文 ∞ （向上）／（向下）鍵數字鍵（退出）鍵（重複播放）鍵（待機／開機減音）鍵（隨機播放）鍵控制旋鈕（外接裝置）輸入插孔遙感器（通用串行總線）輸入插孔切勿將遙感器暴露於強光照射處（直射的陽播放源顯示窗／曲目號碼／資料夾號碼／光或人工光線）。倒計時指示燈 BAND （波段）鍵（曲目）指示燈 DISC 載槽指示燈 —RND 顯示窗播放模式／項目指示燈（隨機播放），（均衡器）鍵（碟片），（資料夾），（重複播 DISP （顯示）鍵...
Page 25 — 主要組成部分及作用遙控器 RM-RK50 CR2025 安裝鈕扣型鋰電池（）中文（待機／開機／減音）鍵請將遙控器直接對準本機上的遙感器。確保兩者 • 短促地按則打開電源，電源打開時，若短之間沒有障礙物。促地按則降低音量。 • 若按住則關閉電源。 ∞ （向上）／（向下）鍵警告： • FM/AM 使用鍵切換波段。 D ∞ • • CR2025 使用鍵切換預設電臺。切勿安裝除型或同等類型之外的電 • MP3/WMA 切換上的資料夾。池；否則可能引起爆炸。...
Page 26 基本設定著手準備 • — PSM 參閱第和頁的“一般設定 ”。基本操作啟動電源。中 Ÿ 文取消屏幕演示 DEMO DEMO 選擇“ ”，然後再選擇“ ”。如果播放源尚未準備好或沒有連接好，設定時鐘您不能選取它們。 CLOCK HOUR 選擇“ ”（小時），然後調整小時。 FM/AM 對應調諧器 CLOCK MIN 選擇“ ”（分鐘），然後調整分鐘。 ⁄ 完成設定。調整音量。如何在電源關閉時查看當前時間時間在顯示屏上顯示約...
Page 27 當立體聲廣播接收不良時收音機的操作啟動單聲道模式時點亮。 Ÿ 中在接收具有足夠信號強度的接收效果得以改善，但是立體聲效果消失。立體聲廣播時點亮。文 MONO 若要恢復立體聲效果時，重複相同步驟。“ ”字樣出現且指示燈熄滅。開始搜索電臺。將電臺儲存到記憶體中您可在每個波段預設六個電臺。 —SSM 自動預設電臺（強信號電接收到電臺後，搜索自動停止。臺順次記憶）若要停止搜索時，再次按相同鍵。選擇想要儲存電臺的波段（如何手動調收電臺 – FM3 ）。在以上步驟中選擇所需的電臺頻率。 “ ”字樣閃爍，當自動預設結束後消失。此項操作將搜索到當地信號最強的電臺，並自動將其儲存至波段中。續接下頁...
Page 28 手動預設電臺碟片／裝置的操作 92.50MHz 例：將頻率為的電臺儲存到波段的預設號碼中。：對應內建播放機的操作。：對應外接裝置的操作。在本機上播放碟片中文預設號碼會閃爍片刻。收聽預設電臺所有曲目將重複播放直到您切換播放源或退出碟片。如何停止播放並退出碟片 • 按鍵聆聽另一個播放源。 1 – 6 選擇所需的預設電臺（）。從裝置中播放或 MP3/WMA 本機可播放存儲在裝置中的曲目。所有存儲在裝置中的曲目將重複播放直到您切換播放源。...
Page 29 Ÿ 如何快進或倒退曲目如何播放後面或前面的曲目裝置中若已連接裝置文 MP3/ 如何播放後面或前面的資料夾（對應將從上次停止處開始播放。） • 若連接不同的裝置，將從開始處開始播放。想要卸下裝置時，直接從本機拔下即可。 • 卸下裝置也會停止播放。然後按鍵聆如何直接播放某一特定曲目（對應）或聽另一個播放源。 MP3/WMA 資料夾（對應）注意： 01 – 06 從之間選擇號碼： • 若妨礙安全駕駛，請避免使用裝置。 • READING 當“ ”字樣在顯示窗上出現時，切...
Page 30 其他主要功能切換顯示訊息在播放過程中快速跳播曲目當播放音頻或文案時 • MP3/WMA 對應，您可以跳播同一資料夾中的曲目。中碟片標題／表演者曲目標題 ] = B = （返回至開始處）例：想要在播放單一數位曲目（至）時選擇曲目文 MP3/WMA 當播放碟片或裝置時 • TAG DISPLAY TAG ON 當“ ”設定為“ ”時（參閱第頁）專輯名稱／表演者（資料夾名稱）...
Page 31 選擇播放模式聲音調整您一次只能使用以下一種播放模式。您可以根據音樂流派選擇適當的預設聲音模式（：智能均衡器）。中選擇所需的播放模式。預設值重複播放 BAS MID TRE LOUD 文）顯示（對應 USER 模式重複播放（平音） TRACK RPT 當前曲目。 FOLDER RPT * : ROCK 當前資料夾中的所有曲目。 +02 OFF （搖滾或迪斯科音樂） RPT OFF 取消。 CLASSIC +03 OFF （古典音樂）隨機播放...
Page 32 — PSM 顯示，調整範圍一般設定 BASS * [–06 +06] ，至您可以修改第頁的表格中所列的（優先設調整低音。置模式）項目。 MIDDLE * [–06 +06] （中音），至調整聲音強度的中間頻率。 TREBLE * [–06 +06] ，至中調整高音。選擇一個項目。 FADER * [R06 F06] ，至文調整前置和後置揚聲器的輸出平衡。...
Page 33 顯示項目可選擇的設定，參考頁碼：初始設定 DEMO • DEMO ON 如果在秒左右沒有對本機進行任何操作，屏幕演示將自動屏幕演示開始播放，。 • DEMO OFF 取消。 CLOCK DISP * • CLOCK ON 電源關閉時，時間將一直在顯示窗上顯示。中時鐘顯示 • CLOCK OFF DISP 取消；電源關閉時，按鍵將顯示時間約秒鐘，。 CLOCK HOUR 1 – 12 1 (1:00)] 初始設定：...
Page 34 其他外接裝置的操作為播放源命名您可以將一外接裝置接至控制面板的（外接您可以為個電臺頻率（和）命名，每個裝置）輸入插孔。電臺名稱最多個字母。 FM/AM 選擇。中顯示名稱輸入畫面。文便攜式音頻播放機等 3.5 mm 立體聲迷你型插頭（另購）指定名稱。選擇一個字母。 • 按（播放源）鍵也可以選擇“ ”作為播放源。 Ÿ 移至後一個（或前一個）字母位。啟動所連接的裝置並開始播放播放源。調整音量。重複步驟和，直到完成名稱輸入。完成設定。 ⁄ 根據需要調整聲音。（參閱第和頁。）如何在聆聽外接裝置時查看其他訊息...
Page 35 如何保持碟片的清潔保養髒污的碟片無法正確播放。如果碟片確實髒污，請用軟布從中如何清潔連接器心到邊緣直線擦拭。經常性的拆卸會損壞連接器。為了降低這種可能 • 切勿使用任何溶劑（例如：傳統性，定期用棉條或布沾酒精擦拭，要小心避免損的錄音清潔劑，噴霧劑，稀釋劑，輕油精等）壞連接器。來清潔碟片。中如何播放新碟片新碟片的裡面邊緣和外邊緣上可能文有一些粗糙的污點。使用這樣的碟連接器片時，本機可能將其退出。若要去除這些粗糙的污點時，請用水蒸氣結露鉛筆或圓珠筆等擦拭碟片的邊緣。在下列情況下，本機內部的鏡頭可能發生水蒸氣結露： • 切勿使用下列碟片：打開車內取暖器後。 • 若車內異常潮濕。單面（公分的碟片）彎曲的碟片發生此種情況時，本機出現故障。此時可退出碟片，將主機啟動幾個小時，直到結露蒸發掉。如何保養碟片中央鈕當將碟片從盒中取出時，握持碟黏貼紙及其殘留部分上面貼的標籤...
Page 36 • MP3 與 “曲目”（單詞“檔案”和“曲關於本機的附加訊息目”互換使用）錄製在“資料夾”中。 • PLEASE 當碟片被正面朝下顛倒裝入時，“ ”和基本操作 EJECT “ ”字樣在顯示窗上交替出現。按鍵退出碟片。啟動電源 • 當快進或倒退或碟片時，您只能聽 • 按本機上的或鍵，您也可以啟動電到間斷的聲音。源。如果播放源準備就緒，播放也會開始。中 CD-R CD-RW 播放或關閉電源 • CD-R CD-RW 僅可使用“格式化”之後的或。 • 如果您在聽碟片時關閉電源，下次啟動電源...
Page 37 MP3/WMA • 播放碟片本機不能播放下列檔案： – MP3i MP3 PRO 以和格式編碼的檔案。 • <.mp3> <.wma> 本機可以播放帶有副檔名或 – 以不適當格式編碼的檔案。 MP3/WMA 的檔案（不論字母大小寫）。 – 以層編碼的檔案。 • 本機可以顯示檔案及檔案的專輯 – 以無損的，專業的聲音格式編碼的檔名稱，演唱者（表演者）及標籤（，，案。，或...
Page 38 • —PSM 對應下列項目最多允許的字母數：一般設定 – 資料夾名稱：個字母 • DIMMER AUTO “ ”的“ ”設定在某些汽車上，尤 – 檔案名稱：個字母其是使用控制旋鈕減光的汽車上可能無法正確 – MP3 標籤：個字母工作。 – WMA 標籤：個字母 DIMMER AUTO 此情況下，將“ ”設定切換為“ ” • 2 500 本機共可識別個檔案，個資料夾（每以外的選項。個資料夾可含個檔案），及個層級。...
Page 39 故障排除所出現的問題並不總是嚴重的故障。在洽詢維修服務中心之前，請首先檢查下述要點。症狀措施／原因 • • 揚聲器不發出聲音。將音量設定在合適的強度。 • 檢查導線和線路連接。中 • 本機完全不工作。重置本機（參閱第頁）。文 • SSM 手動儲存電臺。自動預設功能失效。 • 將天線連接牢固。收聽廣播時有靜電干擾。 • 正確裝入碟片。碟片無法播放。 • CD-R/CD-RW • CD-R/CD-RW 不能播放。裝入已格式化的。 • CD-R/CD-RW • CD-R/CD-RW 不能跳播上的曲目。使用您用來錄音的裝置將...
Page 40 症狀措施／原因 • 播放順序在檔案錄製時已決定。無法按照您想要的順序播放曲目。 • 在播放過程中有時會發生此種情況。原因出自曲目已過播放時間不正確。如何錄製在碟片上。 • 本機僅能顯示字母（大寫），數字和有限的符號。不能正確顯示字母（例如專輯名稱）。中 • MP3/WMA 產生噪音。播放的曲目不是曲目。跳播至另一檔 <.mp3> 案。（切勿在非或曲目後加上文 <.wma> 或副檔名。） • READING • “ ”字樣在顯示窗上持續閃讀取數据時間隨裝置而不同。爍。 • 切勿使用太多層級，資料夾和空資料夾。 • 關閉電源，然後重新啟動電源。 • 再次重新安裝...
Page 41 規格音頻放大器部分播放機部分最大輸出功率：類型：小型碟片播放機 50 W 前／後聲道：每聲道信號檢測系統：無接合光學拾波（半導體鐳射）連續輸出功率（）：聲道數：中聲道（立體聲） 19 W 40 Hz 前／後聲道：每聲道，在至 5 Hz 20 000 Hz 20 000 Hz 4 Ω 頻率響應：至時驅動於，總 0.8% 諧波失真不超過...
Page 42 Having TROUBLE with operation? Please reset your unit Refer to page of How to reset your unit EN, CT © 2007 Victor Company of Japan, Limited 1007DTSMDTJEIN...
