SanRex UG-CL Installation Manual

シリーズ
通信ボード
UG-CL ／ UG-MBR
取付マニュアル
本紙および取扱説明書をよく読み、正しく安全
に作業してください。
本製品の取扱説明書は、当社ホームページでダ
ウンロードできます。
https://www.sansha.co.jp/
products/download.html
作業を行う人や他の人への危害、財産への損害
を未然に防止するため、必ずお守りいただくこ
とを次の表示区分・図記号で説明しています。
表示区分の説明
警告
「死亡または重傷を負う可能性が
想定される内容」を示しています。
注意
「傷害を負ったり、物的損害が発
生する可能性が想定される内容」
を示しています。
図記号の説明
「しなければならない内容」を示
す指示事項です。
指示
「してはいけない内容」を示す禁
止事項です。
禁止
ご不明な点は当社窓口までお問い合わせください。
営業本部 (06)6325-0500
電話
大阪市東淀川区西淡路 3-1-56
東京支店 (03)3834-1700
電話
東京都台東区東上野 1-28-12
中部営業所 (052)955-5600
電話
名古屋市東区泉 1-23-30
九州営業所 (092)431-7586
電話
福岡市博多区博多駅東 2-15-19
北陸事業所 (076)293-1725
電話
石川県金沢市彦三町 1-2-1
安全上のご注意
警告
取り付けの前に、配電盤の入力電源を
遮断し、電源が切れていることを確認し
指示
てください。
同梱品の確認
通信ボード 通信ボードケーブル
タッピングねじ 取付マニュアル
（呼び 3×6mm、4 本） （本紙）
同梱品以外のねじを使用しないでください。
他のオプション製品と併用するとき
次の順番でオプション製品を取り付けてください。
① 変換ボード
② 通信ボード
③ 表示パネル

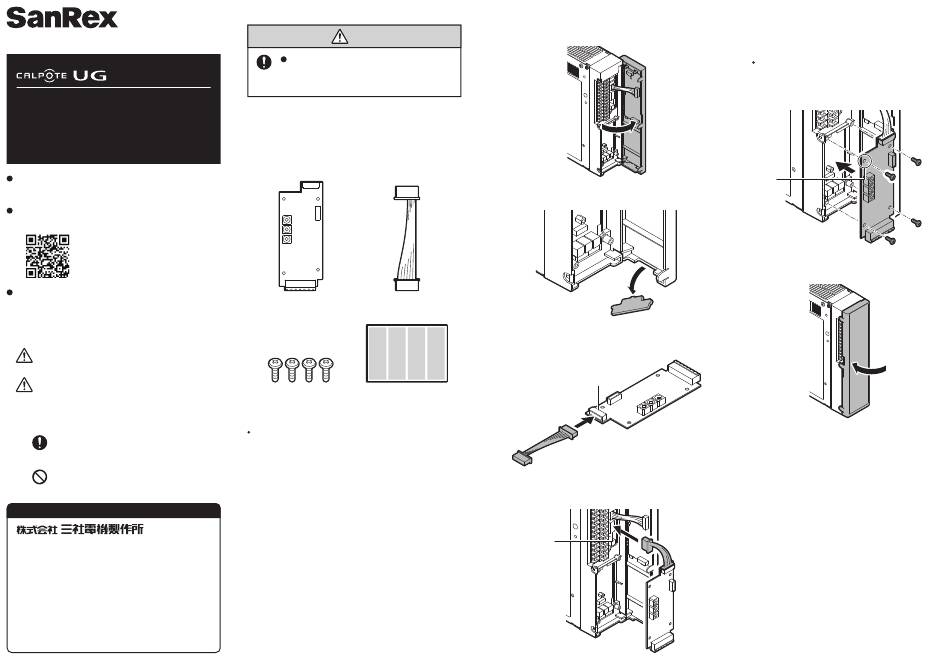

取り付けかた
1
UG ユニットの正面扉を開きます。
2
正面扉の下部を切り取ります。
3
通信ボードケーブルを通信ボードに接続しま
す。
CN11
4
通信ボードケーブルを UG ユニットに接続し
ます。
CN504
5
通信ボードをタッピングねじで取り付けま
す。
オプション製品の表示パネルを取り付ける
場合は、図の●印の箇所にタッピングねじ
を取り付けないでください。
●
6
正面扉を閉じます。
機能の有効化
取扱説明書を参照して通信ボードの機能を有効化
してください。
