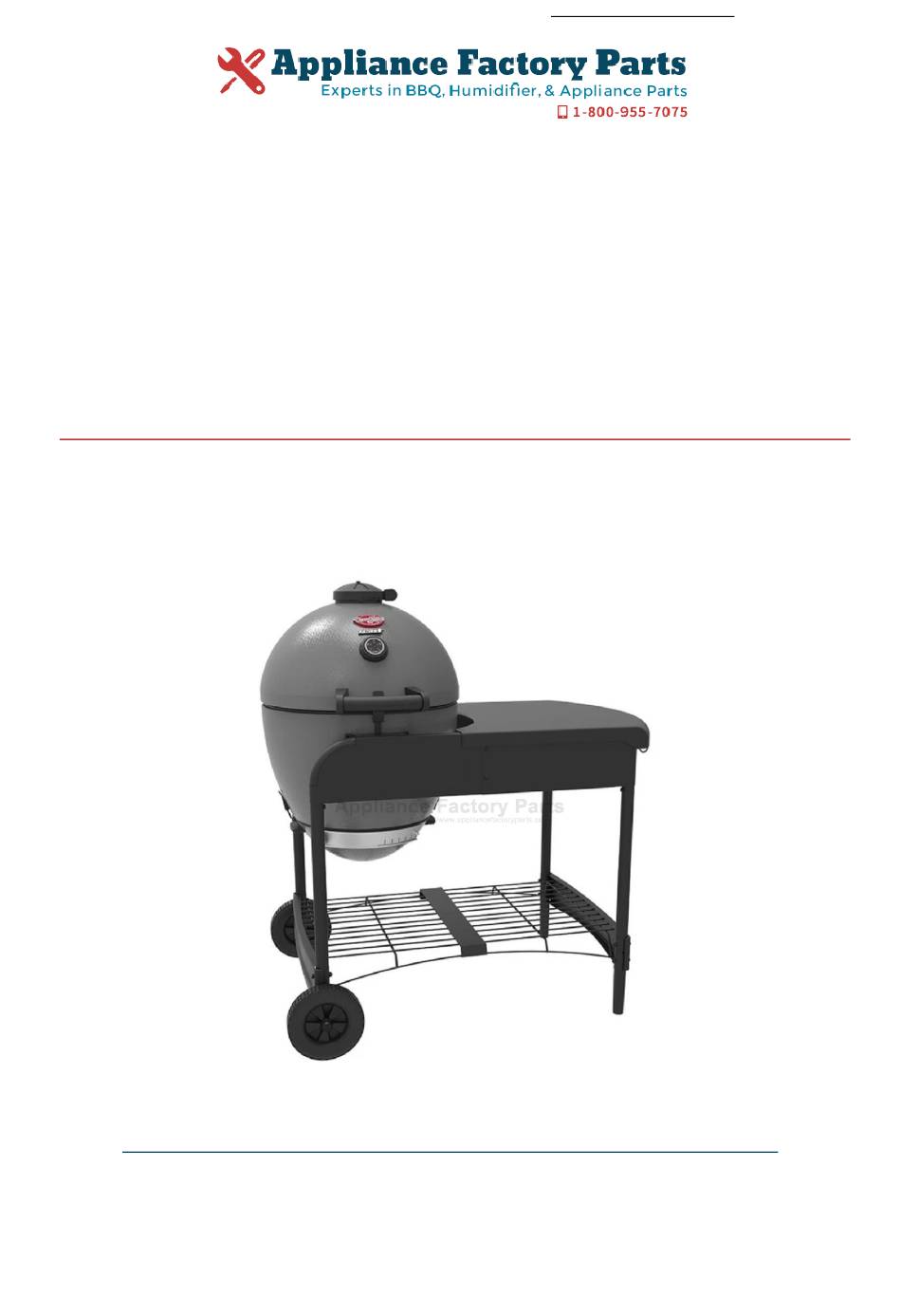

  • Page 1 This Owner's Manual is provided and hosted by Appliance Factory Parts. Char-Griller E6520 Owner's Manual Shop genuine replacement parts for Char-Griller E6520 Find Your Char-Griller Grill Parts - Select From 108 Models -------- Manual continues below part list --------...
  • Page 2 Available Replacement Parts for Char-Griller E6520 100284 cooking grid inner section, No Logo...
  • Page 3 Keep your receipt with this manual for Warranty. CUSTOMER SERVICE 1-912-638-4724 Service@CharGriller.com Contents of this manual are Trademarked and Copyrighted by Char-Griller | A&J Manufacturing. Using the information contained in this manual without consent of Char-Griller and/or A&J Manufacturing is strictly prohibited. OM_6520_ED_ E.2...
  • Page 4 TABLE OF CONTENTS Safety Warnings & Warranty....... A-1 Assembly Instructions ........B-1 Product Usage ..........C-1 Recipes .............. D-1 Accessories ............E-1...

  • Page 5: Important Safety Warnings

    IMPORTANT SAFETY WARNINGS READ ALL SAFETY WARNINGS AND INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING AND OPERATING YOUR GRILL Read the following instructions carefully and be sure your appliance is properly assembled, installed, and maintained. Failure to follow these instructions may result in serious bodily injury and/or property damage.
  • Page 6 IMPORTANT SAFETY WARNINGS (Continued) • Do not exceed a temperature of 700˚ F. • Do not allow charcoal and/or wood to rest on the walls of grill. Doing so will greatly reduce the life of the grill • Always wear oven mitts to protect hands from burns, especially when adjusting dampers. Avoid touching hot surfaces.
  • Page 7 Customer Service at 1-912-638-4724. Registration provides important protections: 1. In the extremely unlikely event of a product recall Char-Griller can easily contact you and rectify the issue. 2. If a warrantied part is broken or missing we can send you the needed parts promptly.

  • Page 8: Warranty Information

    SURFACE RUST IS NOT CONSIDERED A MANUFACTURING OR MATERIALS DEFECT Char-Griller grills are made of steel and if exposed to the elements rust will occur naturally. Please refer to the section entitled, “Usage” to review how to care for your grill properly.
  • Page 9 14  Bo om Shelf Secure Bracket  2  34  Ash Pan Handle  2  15  Bo om Shelf, Right Half  1  35  Latch Kit  1  16  Bo om Shelf, Le  Half  1  36  Thermometer Gasket  1  17  Long Leg  2  18  Le  L‐Shape Leg  2  19  Ash Pan Assembly  1  OM6520 E.1 ™ & © Char-Griller / A&J Mfg.

  • Page 10: Table Of Contents

    Call us should you have any questions not addressed in these instructions, or for service information. Have your grills serial number (located on the back of the grill body or on the leg) when calling. OM6520 E.1 ™ & © Char-Griller / A&J Mfg.

  • Page 11: Hex Bolt-1/4"-20

    Right L-Shape Legs Hex Bolt Long Legs Short Legs Step 2: Assemble Front and Back Panels Left Back Panel (4) #6 Machine Screw Right Back Panel Left Front Panel Right Front Panel Screws OM6520 E.1 ™ & © Char-Griller / A&J Mfg.

  • Page 12: Hex Bolt-1/4"-20 X 2

    Leg. Then attach cart side frames and leg Hex Nuts braces. Leg brace with two cut slots Leg Braces side goes on the inside. Leg Assembly Cart Side Frame OM6520 E.1 ™ & © Char-Griller / A&J Mfg.

  • Page 13: Hex Bolt-1/4"-20 X 1 3/4

    Step 6: Turn Cart right side up then install Front and Back Panels (4) Hex Bolt --1/4”-20 x 1 3/4” Back Panel Assembly Hex Nuts Cart Assembly (4) Hex Nut --1/4”-20 Hex Bolts Hex Bolts Front Panel Assembly OM6520 E.1 ™ & © Char-Griller / A&J Mfg.
  • Page 14 With Blue Locking Com- pound (4) Hex Bolt --1/4”-20 x 1/2” Firebox Hex Bolt—1/4”-20 x 1/2 Step 8: Install Firebox to Cart Hex Bolts (4) Hex Bolt --1/4”-20 x 1/2” Cart Assembly Firebox Assembly OM6520 E.1 ™ & © Char-Griller / A&J Mfg.
  • Page 15 Hex Bolt With Blue Locking Com- pound Coated Step 10: Install Handle to Hood Right Handle End Cap (4) Hex Bolt -- Hood 1/4”-20 x 1/2” Hex Bolt Left Handle End Cap Handle OM6520 E.1 ™ & © Char-Griller / A&J Mfg.
  • Page 16 Ash Pan Hanger Tab Ash Pan Hanger Wire Ash Pan NOTE: ASH PAN HANGER TAB MUST BE ON TOP OF ASH PAN HANGER WIRE BE- FORE PUSHING ASH PAN INWARD TO CENTER. OM6520 E.1 ™ & © Char-Griller / A&J Mfg.
  • Page 17 Step 13: Install Side Shelf to Cart Side Shelf (4) Hex Bolt—1/4”-20 x 1 1/2” Hex Bolts Step 14: Install Bezel, Thermometer, and Thermometer Gasket Thermometer Gasket Thermometer (1) Wing Nut Bezel Hood Wing Nut OM6520 E.1 ™ & © Char-Griller / A&J Mfg.
  • Page 18 Step 15: Install Fire Bowl, Fire Grate, Outer/Inner Cooking Grates, and Utensil Hooks. Inner Cooking Grate Outer Cooking Grate Fire Grate Fire Bowl (3) Utensil, “S” Hook Utensil, “S” Hooks OM6520 E.1 ™ & © Char-Griller / A&J Mfg.
  • Page 19 OPERATING INSTRUCTIONS Setting Up Set grill up on solid, flat surface with adequate wind shelter. Do not move grill while hot, and do not leave unattended during operation. This appliance is designed for use outdoors, away from any flammable materials. It is important that there are no overhead obstructions and that there is a minimum distance of 3 feet (90cm) from the side or rear of the appliance.

  • Page 20: Lighting Instructions

    Lighting Instructions We recommend using Lump Charcoal because it contains no additives or fillers. This makes for more efficient burning, less ash and better tasting food than charcoal briquettes. 1. To start a charcoal fire, make a pyramid of Lump Charcoal in the center of the fire grate. 2.
  • Page 21 For LOW, SLOW and LONG grilling & Smoking (200° to 350° F) Use approx one pound of computer mouse size or larger size pieces of LUMP CHARCOAL to build fire in center of fire grate. Start fire as described above. When coals ignite, CLOSE LID and begin to regulate temp with Dampers to desired setting.
  • Page 22 Cooking with INDIRECT Heat on a Kamado: Smokin’ Stone™ and Pizza Stones are sold separately at CharGriller.com. Both Stones can be used interchangably. Smokin’ Stone, Grate, Drip Pan & Meat Rack This is ideal for ROASTING large cuts of meat (low and slow). The meat stays flavorful and juicy as it slowly roasts and is basted in it’s own juices.
  • Page 23 Finishing Up When your are finished grilling you can shut down your grill by closing both dampers and allowing the fire to suffocate. Be patient. This make take an hour or more. Emptying the Ashes: ** ONLY EMPTY ASHES WHILE GRILL IS NOT IS USE ** After the fire is completely extinguished you should wait several hours before emptying the ashes to ensure they are not still hot and a burn hazard.
  • Page 24 This Page Intentionally Left Blank...
  • Page 25 GRILLING RECIPES Know Your Cuts of Meat...
  • Page 26 TIPS FOR AKORN GRILLING (Direct Heat Above Coals) • Leave grill Lid down while cooking to eliminate flare ups & to provide even cooking • Add wood chips for flavor. When smoking, soak chips in water for 40 mins. prior to placing in the grill •...
  • Page 27 Grill ½ lb Burgers exactly the same as Steaks EXCEPT... grill for 2 minutes before each flip. For a special burger treat, mix hamburger with Meat Char-Griller “Special” Burger: Magic®, Worcestershire sauce, ketchup, kosher salt, ground pepper, chopped onions & let sit for 20 minutes at room temperature.
  • Page 28 • Sear lamb quickly over hot fire at 500° F for 3 mins per side then drop heat and/or move the rack to a cooler part of the grill to let center roast. This creates a perfect caramelized crust and keeps the center tender and juicy.
  • Page 29 QUAIL OR DOVES: • Cover birds in Italian dressing and marinate overnight. • Pour remaining dressing and cover with Texas Pete® Hot Sauce for 6 hours. • Wrap birds in thick bacon secured by a toothpick. • Place on grill. Keep turning until bacon is black. •...

  • Page 30: Indirect Heat

    TIPS FOR AKORN SMOKING (Indirect Heat) • Smoke long and slow in the 200° to 350° F range • Adjust the dampers for desired temperature. Remember, more air equals higher temperature. • Lump charcoal is preferred over briquettes. • Put several layers of charcoal in firebox with soaked hickory chips (soak 40 min to 3 hrs) mixed in or on top of coals for a wood smoke flavor to the meat.
  • Page 31 Cover with foil & cook 1 hr at 325°F or until pork’s internal meat temp is: Med 160°F; Well Done 170°F; Insert tooth picks to test tenderness. • Remove and serve. Char-Griller Rib Sauce: • 1 cup of your favorite dry BBQ rub •...
  • Page 32 Cooking Directions: • Over a drip pan with no water, place roast in to roasting rack • Cook roast 15 minutes per pound at 500 to 525°F for medium rare • Put meat thermometer in roast last 30 mins cooking: 145°rare; 160°med; 175°well done •...
  • Page 33 • Place in center of cooking grid directly above foil drip pan of water. • Smoke for 12 minutes per pound. Allow several extra minutes per pound if stuffed to allow for expansion. • Use a meat thermometer for best results (190F internal). SMOKED BAKED HAM: You can smoke fully cooked canned ham or smoked and cured whole ham or shank or butt portion.
  • Page 34 Bacon Marinade • 2 oz. wine vinegar • 2 oz. Worcestershire • 4 dashes Tabasco • Place leg of venison in a container or “hefty bag” and marinate for 2-4 days, turning daily. Marinate bacon overnight in its marinade. • Remove roast from refrigerator at least an hour before cooking.
  • Page 35 BAKING on the AKORN Bake pizza, bread, cornbread, biscuits, cobblers, cookies and pies. We recommend purchasing the Smokin’ Stone™ and/or Pizza / Baking Stone accessory for best results. The stone allows moisture to be drawn from dough and provides crispy and light crusts. BAKED BREAKFAST PIZZA: •...
  • Page 36 This Page Intentionally Left Blank...
  • Page 37 ACCESSORIES AKORN Cover Custom-fi t, weather-resistant cover to protect your grill from the elements Smokin’ Stone Circulates air around meat & protects meat from direct fl ame and heat. Enhances tastes and tenderness Adjustable Fire Grate For precise heat control (Hot, Medium, and Low) Charcoal Basket Confi...
  • Page 38 For pricing or to order accessories visit: www.CharGriller.com CALL: 912-638-4724 P.O. Box 30864 Sea Island, GA 31561 912-638-4724 www.CharGriller.com Service@CharGriller.com...
