IST-2294.KM01.01
(IST-2294.KM01.01_SE294K (09.11.2017).docx)
SE294K
1: 0
2:
3: off
4:
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione principale / Main power supply / Alimentation principale.
Alimentazione ausiliaria / Auxiliary power supply / Alimentation auxiliaire.
Rilevatore remoto / Remote detector / Sonde extérieure
Ingressi / Inputs / Entrées
Campo di misura / Standard Range / Champ de mesure
st
1° Soglia di allarme / 1
Alarm threshold / 1
nd
2° Soglia di allarme / 2
Alarm threshold / 2
Contatti relè / Contacts rating / Contact relais
Temperatura-Umidità di funzionamento
Operation Temp-Humidity / Temp. et humidité de fonctionnement
Pressione di funzionamento.
Operation Pressure / Pression de fonctionnement
Temperatura-Umidità di immagazzinamento
Storage Temp-Humidity / Temp. et humidité de stockage
Grado di protezione / IP Code / Indice de protection
Dimensioni / Size / Dimensions
Peso / Size- Weight
DESCRIZIONE ........................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE .................................................................................................................................... 2
AVVERTENZE ........................................................................................................................................ 3
VERIFICA FUNZIONAMENTO ............................................................................................................... 3
DESCRIPTION ........................................................................................................................... 4
OPERATIONAL DESCRIPTION ............................................................................................................. 4
INSTALLATION ...................................................................................................................................... 5
WARNING ............................................................................................................................................... 5
FUNCTIONAL TESTING ......................................................................................................................... 6
DESCRIPTION ........................................................................................................................... 6
FONCTIONNEMENT............................................................................................................................... 6
INSTALLATION ...................................................................................................................................... 7
AVERTISSEMENT .................................................................................................................................. 8
VERIFICATIONS PERIODIQUES ........................................................................................................... 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) ITALY
Istruzione / User's Manual / Manuel d'utilisation

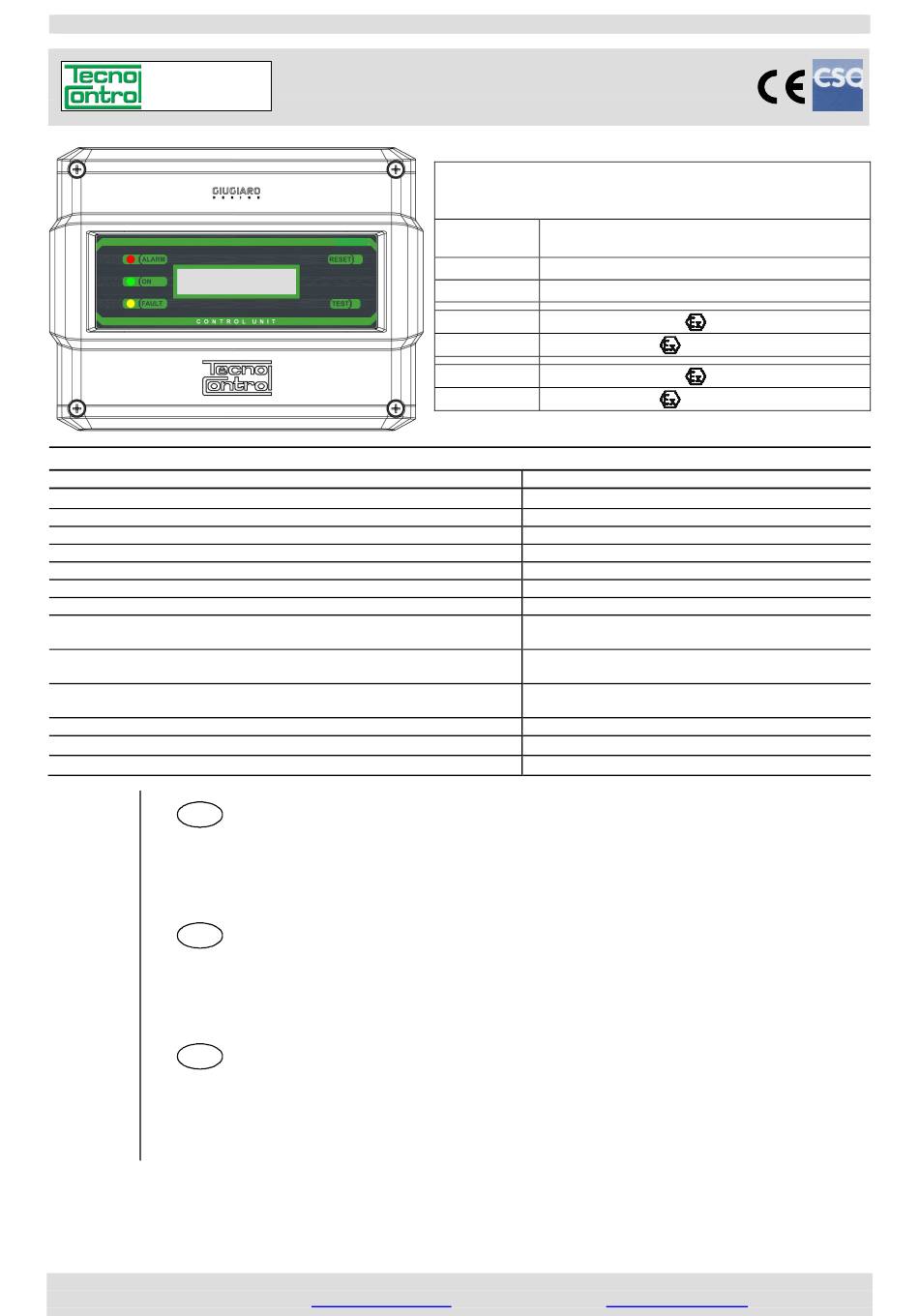

Centralina gas per 4 rilevatori remoti
Gas control unit up to 4 remote detectors
Centrale détection de gaz avec 4 sondes extérieures
SE 294K
0
0
%LEL
er
seuil d'alarme
eme
seuil d'alarme
http:
www.tecnocontrol.it
Rilevatori collegabili all'SE294K
Detectors which can be connected to the SE294K
Sondes raccordables au SE294K
Modello
Model/ Modéle
SE192KM
SE192KG
SE193KM
Metano/Methane -
SE193KG
GPL/LPG -
SE183KM
Metano/Methane -
SE183KG
GPL/LPG -
110÷240Vac (-15/+10%) 50÷60Hz / 10VA
Catalitico / Catalityc / Catalytiques
-10 ÷ +50 °C / 5 ÷ 90 % RH
non condensata / non condensed / non condensée
Atmospheric±10% / Atmosphérique ±10%
-25 ÷ +55°C / 5 ÷ 95 % RH
non condensata / non condensed / non condensée
Tel. +39 02 26922890 - Fax +39 02 2133734
e-mail:
info@tecnocontrol.it
Caratteristiche
Features/ Caractéristiques
Metano/Methane - IP44
GPL/LPG - IP44
II 2G Ex d IIC T6 Gb
II 2G Ex d IIC T6 Gb
II 2G Ex d IIC T5 Gb
II 2G Ex d IIC T5 Gb
24VDC (-10/+15%) / 12W
Max 4 / 4÷20mA
0 ÷ 20% LIE / LEL
10 o/or/ou 15 % LIE / LEL
20% LIE / LEL
230Vac 3A SPDT
Atmosferica ±10%
IP65
202 x 153 x 104 mm
0,7 Kg
Pag.1/9
