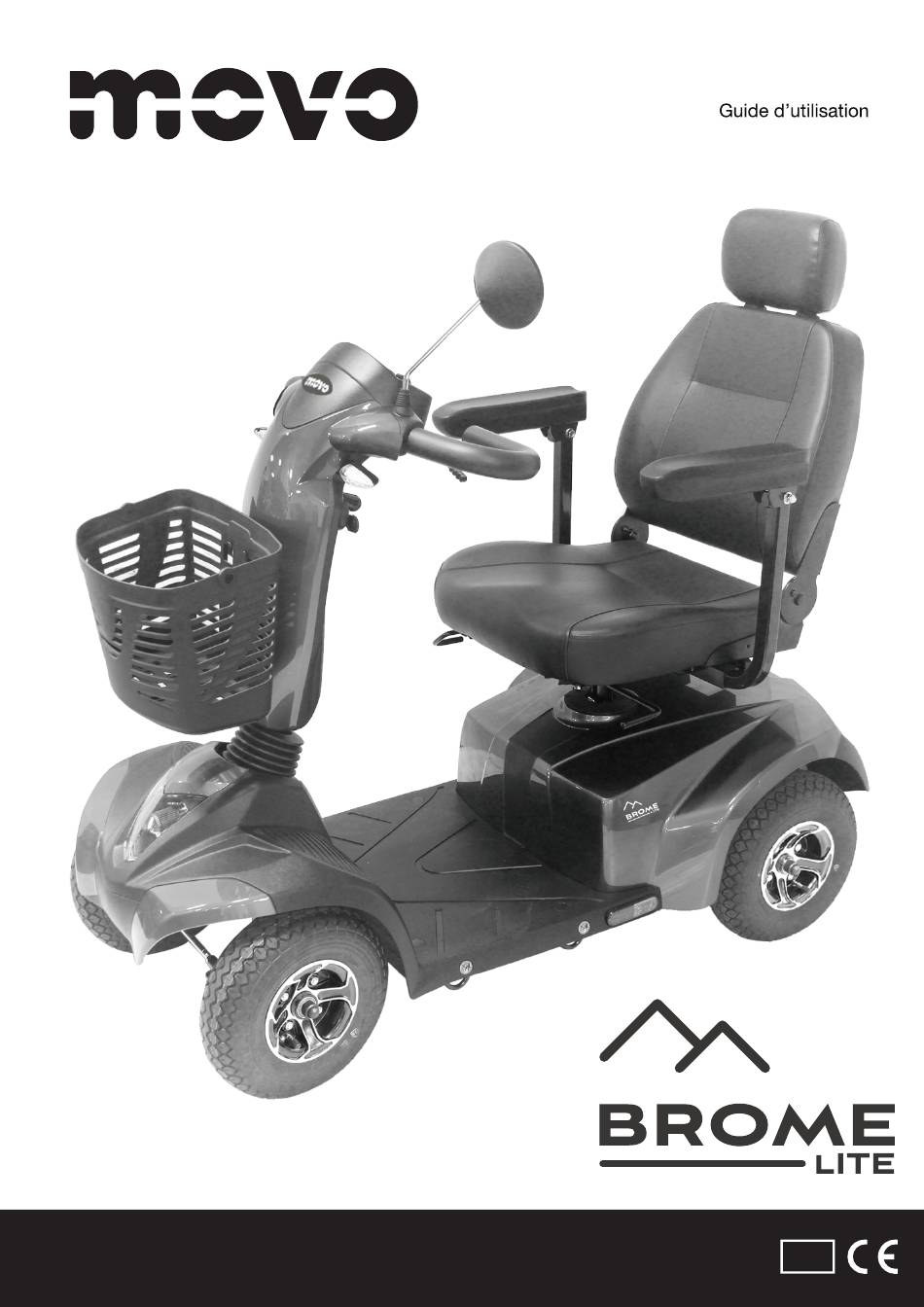

- Page 1 User Guide...
-
Page 3: Table Of Contents
BROME LITE User Guide TABLE OF CONTENTS INTRODUCTION …………………………………………..………………………3 IMPORTANT PRECAUTIONS ……………………………………………………4 BEFORE DRIVING THE SCOOTER - pg. 4 CAUTIONS WHEN DRIVING - pg. 5 GENERAL SAFETY INFORMATION - pg. 6 CAUTION WHEN DRIVING ON INCLINES- pg. 6 CAUTION WHEN CLIMBING- pg. 7 ELECTROMAGNETIC INTERFERENCE AND WARNINGS - pg. -
Page 4: Introduction
BROME LITE User Guide INTRODUCTION Thank you and congratulations on purchasing your new MOVO Mobility Scooter. It is designed to provide you with transportation ability indoors and outdoors. We pride ourselves on providing safe and comfortable products. Our goal is to ensure your complete satisfaction with our product. -
Page 5: Important Precautions
Keep your weight toward the middle of the deck. Putting most or all of your weight on • the edge of the deck may cause an unstable condition. Only one person at a time could ride a MOVO Mobility Scooter. Do not carry passengers • under any circumstances. -
Page 6: Cautions When Driving
BROME LITE User Guide CAUTIONS WHEN DRIVING Please do the daily check before your journey always. (Refer to 6-1 Daily check.) • Do not extend your body over the mobility scooter. • Please make sure your safety when crossing the level crossing. -
Page 7: General Safety Information
BROME LITE User Guide GENERAL SAFETY INFORMATION FOR SCOOTER Batteries should be fully charged before using for maximum performance and • longevity. (see section 5-2) The maximum load of the scooter is 136KG . Do not exceed the maximum •... -
Page 8: Caution When Climbing
BROME LITE User Guide CAUTIONS WHEN CLIMBING • The maximum height of obstacle and curb that scooter can climb is up to 6 cm (A). • The maximum gap that scooter can drive over is 17 cm (B). • When driving scooter on ramp, adjust body center of gravity for scooter stability. - Page 9 BROME LITE User Guide Long-range transmitters and transceivers such as commercial broadcast transmitters (radio and TV broadcast antenna towers) and amateur (HAM) radios. diffusion commerciale (pylônes d'antenne de diffusion radio et TV) et les radios amateurs. Other types of hand-held devices, such as cordless phones, laptop computers, AM/FM...
-
Page 10: Product Overview
Intended use : The Movo Mobility Scooters provide a means by which a disabled occupant i.e. a disabled person or a person not having the full capacity to walk unaided to have mobility and the freedom to travel. -
Page 11: Identification Of Control Panel
BROME LITE User Guide Seat Fore-Aft Adjustment Lever N-D Lever Seat Swivel Lever Adjustable Armrest (Width) Throttle Captain Seat IDENTIFICATION OF CONTROL PANEL Figure 5 - Brome Control Panel ITEM FUNCTION Power/Self-Diagnostic Warning light Power on / Error code Horn... -
Page 12: Operating Your Scooter
BROME LITE User Guide OPERATING YOUR SCOOTER Main Key Switch / Headlight : Turn the key to the right - Turn scooter on. (Figure 6) • Turn the key to the left - Turn scooter off • • By turning the key to [ ] to turn on the head light. - Page 13 BROME LITE User Guide Brake light will be activated and have steady red light on for 5 seconds. (Figure 10) Figure 9 Figure 10 Tiller angle adjustment : • Pull the tiller adjustment downwards to adjust tiller’s angle and release to lock at a desired comfortable position.
-
Page 14: Free-Wheeling (N-D Lever)
BROME LITE User Guide FREE-WHEELING (N-D LEVER) • When lever is in Neutral (N) position, scooter can be moved manually without power. (Figure 17-2) When lever is in Drive (D) position, scooter can be driven. Normal position is D. (Figure •... -
Page 15: Disassembling Batteries
BROME LITE User Guide DISASSEMBLING BATTERIES Release the battery velcro straps and disconnect the battery connectors to remove the batteries. (Figure 22~27) Figure 22 Figure 23 Figure 24 Figure 25 Figure 26 Figure 27 Batteries are heavy, be careful when removing the batteries. -
Page 16: Operating The Charger
BROME LITE User Guide OPERATING THE CHARGER Batteries must be charged before using the scooter for the first time and should be recharged after each day use. You will need the scooter and the battery charger. Each country has their own AC power cord.The charging procedure may be different from below. If you require more details, please contact your authorized dealer. -
Page 17: Information For Battery & Charger
BROME LITE User Guide INFORMATION FOR BATTERY & CHARGER Battery : ‧Only be used for 12V lead-acid battery, not used for other type of battery or other voltage. ‧Do not turn the key on while scooter is in charging. ‧Charge the batteries after each trip. Only use the battery charger (under 5Amps) supplied with your scooter. -
Page 18: Care And Maintenance
BROME LITE User Guide CARE AND MAINTENANCE DAILY CHECK Please always check your scooter before you start your every journey. Check point Inspection What to do if the inspection is failed N-D lever Check for correct function Contact your dealer. -
Page 19: Monthly Check
BROME LITE User Guide Battery Check if the charger is Charger functioning correctly and the Contact your dealer. batteries are charged. MONTHLY CHECK Check point Inspection What to do if the inspection is failed Seat / Check for movement and if Contact your dealer. - Page 20 BROME LITE User Guide The following areas require periodic inspection : Tire pressure between 35-40 psi Tread depth drops below 0.5 mm Recommended range of storage, T emperature : -30 c ~ +50 c, Humidity : 25% ~ 85% Follow these easy steps to replace the tire : Turn off the scooter and remove the key.
-
Page 21: Other Information
BROME LITE User Guide OTHER INFORMATION RECYCLING & DISPOSAL The equipment wrapping is potentially recyclable. The metal parts are used for scrap metal recycling. The plastic parts are used for plastic recycling. Electric components and printed circuit boards are disposed of as electronic scrap. -
Page 22: Other Problems
BROME LITE User Guide ERREUR CODE Flas Description Initial check points Battery Low The batteries are running low. Recharge the batteries. The batteries have run out of charge. Recharge the batteries. Low Battery Fault Check the battery and associated connections and wiring. -
Page 23: Technical Specifications
BROME LITE User Guide TECHNICAL SPECIFICATION Overall Length 1200 mm / 47.2" Overall Width 640 mm / 25.2" Overall Height 1155 mm / 45.5" Front Wheels 290 mm / 11" Rear Wheels 290 mm / 11" Weight W/ Batteries 92 kg / 203 lbs Max. -
Page 24: Warranty
For any warranty claim on an item deemed to be defective by both parties, Movo will, at its discretion, replace, repair or refund the defective item. The warranty begins upon receipt of the product by the retailer. Any damage or defect caused by misuse of the product is not covered by the warranty. - Page 26 BROME LITE Guide d’utilisation TABLE DES MATIÈRES INTRODUCTION …………………………………………………………………3 PRÉCAUTIONS IMPORTANTES ………………………………………………4 AVANT DE CONDUIRE LE QUADRIPORTEUR - pg. 4 PRÉCAUTIONS LORS DE LA CONDUITE - pg. 5 INFORMATIONS GÉNÉRALES DE SÉCURITÉ - pg. 6 PRÉCAUTIONS LORS DE LA CONDUITE SUR DES PENTES - pg. 6 PRÉCAUTIONS LORS D'UNE CONDUITE D’ASCENSION - pg.
-
Page 27: Introduction
BROME LITE Guide d’utilisation INTRODUCTION Merci et félicitations pour l'achat de votre nouveau quadriporteur Movo. Il est conçu pour vos déplacements intérieur et extérieur. Nous sommes fiers de fournir des produits sécuritaires et confortables. Notre objectif est d'assurer votre entière satisfaction avec notre produit. -
Page 28: Précautions Importantes
Gardez votre poids vers le milieu du pont. Mettre la majorité ou la totalité de votre poids sur • le bord du pont peut provoquer une instabilité. Une seule personne à la fois peut conduire un quadriporteur Movo. Veuillez ne pas • transporter de passagers. -
Page 29: Précautions Lors De La Conduite
BROME LITE Guide d’utilisation PRÉCAUTIONS LORS DE LA CONDUITE Veuillez toujours faire une vérification avant votre voyage. (Voir 7-1 Vérification • quotidienne.) Assurez-vous de votre sécurité lorsque vous traversez le passage à niveau. • Lorsque vous traversez un passage à niveau, soyez certain que la roue et le passage à... -
Page 30: Informations Générales De Sécurité
BROME LITE Guide d’utilisation INFORMATIONS GÉNÉRALES DE SÉCURITÉ Les batteries doivent être complètement chargées avant utilisation pour une • performance et longévité maximale. La charge maximale du quadriporteur est de 300 lbs (136kg). Ne jamais dépassez • pas la charge maximale autorisée. -
Page 31: Précautions Lors D'une Conduite D'ascension
BROME LITE Guide d’utilisation PRÉCAUTIONS LORS D'UNE CONDUITE D’ASCENSION • La hauteur maximale d’obstacle que le quadriporteur peut franchir est de 6cm (A). • L'espace maximum que le quadriporteur peut franchir est de 17cm (B). • Lorsque vous conduisez sur une rampe, ajustez le centre de gravité... - Page 32 BROME LITE Guide d’utilisation Interférence électromagnétique du quadriporteur : Étant donné que l'énergie EE devient rapidement plus intense à mesure que l'on se rapproche de l'antenne d'émission (source), les champs EE des sources d'ondes radio portatives (émetteurs-récepteurs) sont particulièrement préoccupants. Il est possible d'amener involontairement des niveaux élevés d'énergie électromagnétique...
-
Page 33: Le Quadriporteur
BROME LITE LE QUADRIPORTEUR Avant d'essayer de conduire ce quadriporteur par vous-même, il est important que vous vous familiarisiez avec les commandes et comment les utiliser. Figure 3 Figure 4 ITEM ITEM Panneau de commande Clignotant avant Port de chargement Panier avant Roues avant/arrière... -
Page 34: Panneau De Commande
BROME LITE Guide d’utilisation PANNEAU DE COMMANDE Figure 5 - Brome Panneau de Commande ITEM FONCTION Indicateur d'alimentation/d'autodiagnostic Mise sous tension / Code d'erreur Klaxon Appuyez pour le son d'avertissement Clignotants Allumer pour tourner à gauche/ droite Feux d'urgence clignotants... -
Page 35: Opération Générale
BROME LITE Guide d’utilisation OPÉRATION GÉNÉRALE Interrupteur à clé principal/lumières : Tourner la clé vers la droite - Allumer le scooter.(Figure 6) • Tourner la clé vers la gauche - Éteindre le scooter • En tournant la clé sur [ ] pour allumer la lumière avant... - Page 36 BROME LITE Guide d’utilisation • C’est aussi votre accélérateur. Plus vous les enfoncez, plus vous allez vite. (Sous réserve de la position du contrôle de vitesse) • Relâcher les deux manettes gauche/droite actionne automatiquement les freins pour ralentir et s'arrêter.La lumière de freinage sera activé. Cette lumière rouge arrière sera allumé...
-
Page 37: Roues Libre (Levier N-D)
BROME LITE Guide d’utilisation ROUES LIBRE (LEVIER N-D) • Lorsque le levier est en position neutre (N), le scooter peut être déplacé manuellement sans alimentation. (Image 17-2) Lorsque le levier est en position Drive (D), le scooter peut être conduit. La position normale •... -
Page 38: Assemblage Des Batteries
BROME LITE Guide d’utilisation ASSEMBLAGE/DÉMONTAGE DES BATTERIES Relâchez les sangles velcro de la batterie et débranchez les connecteurs de la batterie pour retirer les batteries. (Figures 22~27) Figure 22 Figure 24 Figure 23 Figure 25 Figure 26 Figure 27 Les batteries sont lourdes, soyez prudent lorsque vous les retirez. -
Page 39: Mode D'emploi Du Chargeur
BROME LITE Guide d’utilisation MODE D’EMPLOI DU CHARGEUR Les batteries doivent être chargées avant d'utiliser le scooter pour la première fois et doivent être rechargées après chaque utilisation quotidienne. Vous aurez besoin du scooter et du chargeur de batterie. Chaque pays a son propre cordon d'alimentation. La procédure de charge peut être différente de celle décrite ci- dessous. -
Page 40: Information Des Batteries & Du Chargeur
BROME LITE Guide d’utilisation INFORMATION DES BATTERIES & DU CHARGEUR Batteries : ‧Utilisez uniquement une batterie au plomb 12V, n'utilisez pas d'autres types de batterie ou d'autres tensions. ‧Ne tournez pas la clé pendant que le scooter est en charge. -
Page 41: Soin Et Entretien
BROME LITE Guide d’utilisation SOIN ET ENTRETIEN VÉRIFICATION QUOTIDIENNE Veuillez toujours vérifier votre scooter avant de commencer chaque voyage. Aspect à Inspection Que faire en cas d'échec de l'inspection verifier Levier Vérifier le bon Contactez votre revendeur. fonctionnement Klaxon Vérifier le bon Contactez votre revendeur. -
Page 42: Vérification Mensuel
BROME LITE Guide d’utilisation Gonflez le pneu à la bonne pression et vérifiez que: 1. Les roues motrices tournent Roues/Pneus sans vacillement. Contactez votre revendeur. 2. La profondeur de la bande de roulement des pneus n'est pas inférieure à 0,5 mm. - Page 43 BROME LITE Guide d’utilisation Entreposage : Veuillez ranger le quadriporteur dans un endroit sec. Si vous entrposez le quadriporteur pendant une longue période, veuillez débrancher les bornes de la batterie. Ne rangez pas votre quadriporteur dans un endroit où il sera exposé à une source de chaleur directe, à...
-
Page 44: Informations Supplémentaires
BROME LITE Guide d’utilisation INFORMATIONS SUPPLÉMENTAIRES RECYCLAGE & ÉLIMINATION L'emballage de l'équipement est potentiellement recyclable. Les pièces métalliques sont utilisées pour le recyclage de la ferraille. Les pièces en plastique sont utilisées pour le recyclage du plastique. Les composants électriques et les cartes de circuits imprimés sont éliminés comme déchets électroniques. -
Page 45: Code D'erreur
BROME LITE Guide d’utilisation CODE D’ERREUR # de Description Aspects clignotements contrôle Batterie faible Les batteries sont faibles. Rechargez les batteries. Les batteries sont épuisées. Défaut de batterie Rechargez les batteries. faible Vérifiez la batterie et les connexions et le câblage associés. -
Page 46: Spécifications Techniques
BROME LITE Guide d’utilisation SPÉCIFICATIONS TECHNIQUES Longueur totale 1200 mm / 47.2" Largeur 640 mm / 25.2" Hauteur 1155 mm / 45.5" Roues avant 290 mm / 11" Roues arrière 290 mm / 11" Poids w/ batteries 92 kg / 203 lbs Vitesse Max. -
Page 47: Garantie
Les produits Movo sont conçus pour offrir une qualité et une performance excellentes. Pour toute réclamation de garantie justifiée sur un item jugé défectueux par les deux parties, Movo s’engage à sa discrétion à remplacer, réparer ou rembourser l’item jugé défectueux. La garantie débute à la réception du produit par le client.
