YATO YT-23731 Quick Start Manual

YT-23731 YT-23732 YT-23733
PL PISTOLET DO PRZEDMUCHIWANIA
EN BLOW GUN
PISTOL PENTRU SUFLARE
RO
PL

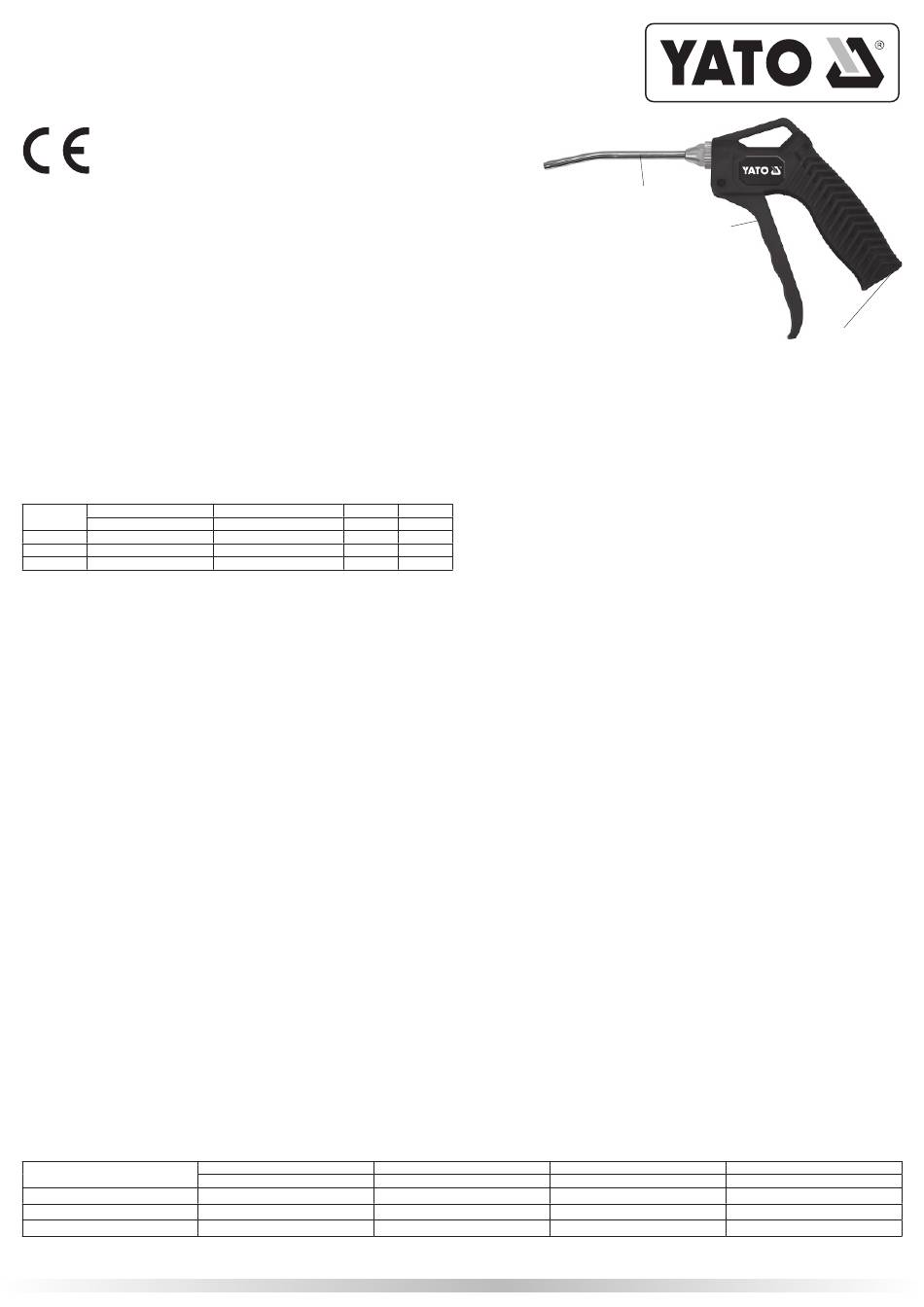

1. Dysza wylotowa
2. Przyłącze powietrza
3. Język spustowy
Przed przystąpieniem do eksploatacji niniejszego urządzenia przeczytaj całą instrukcję i zachowaj ją.
ZASTOSOWANIE
Pistolet do przedmuchiwania służy do oczyszczania strumieniem sprężonego powietrza zabrudzonych po-
wierzchni. Dzięki dwóm dyszom o rożnej długości możliwa jest praca pistoletem w miejsca trudnodostępnych.
DANE TECHNICZNE
Maksymalne ciśnienie powietrza
Nr katalogowy
[MPa]
YT-23731 0,8
YT-23732 0,8
YT-23733 0,8
ZALECENIA BEZPIECZEŃSTWA
Nigdy nie kierować wylotu narzędzia w kierunku ludzi - materiały powłokowe lub sprężone powietrze mogą być
powodem uszkodzeń ciała i innych urazów. Wstrzyknięcie środka smarnego może powodować martwice lub
nawet utratę kończyny. W przypadku wstrzyknięcia należy się niezwłocznie zgłosić po pomoc lekarską.
Przed rozpoczęciem instalacji, pracy, naprawy, konserwacji oraz zmiany akcesoriów lub w przypadku pracy w
pobliżu narzędzia pneumatycznego z powodu wielu zagrożeń, należy przeczytać i zrozumieć instrukcje bez-
pieczeństwa. Nie wykonanie powyższych czynności może skutkować poważnymi obrażeniami ciała. Instalacja,
regulacja i montaż narzędzi pneumatycznych może być wykonywany tylko przez wykwalifi kowany i wyszkolony
personel. Nie modyfi kować narzędzia pneumatycznego. Modyfi kacje mogą zmniejszyć efektywność oraz poziom
bezpieczeństwa oraz zwiększyć ryzyko operatora narzędzia. Nie wyrzucać instrukcji bezpieczeństwa, należy je
przekazać operatorowi narzędzia. Nie używać narzędzia pneumatycznego, jeżeli jest uszkodzone.
Wymagane jest aby operatorzy oraz personel serwisowy przeszli odpowiednie szkolenie z zakresu posługiwania
się oraz napraw urządzenia.
Zabronione jest stosowanie jakichkolwiek innych gazów zamiast sprężonego powietrza.
Zastosowanie innych gazów może prowadzić do powstania poważnych obrażeń, spowodować pożar lub grozić
wybuchem.
Przy podłączaniu narzędzia do instalacji sprężonego powietrza należy brać pod uwagę przestrzeń potrzebną na
wąż, aby uniknąć uszkodzenia węża lub złączek.
Na stanowisku pracy powinna być zapewniona skuteczna wentylacja. Brak skutecznej wentylacji może powodo-
wać zagrożenie zdrowia, spowodować pożar lub grozić wybuchem.
Narzędzie nie jest przeznaczone do pracy w atmosferze wybuchowej.
Narzędzie należy używać z daleka od źródeł ciepła i ognia, ponieważ może to spowodować jego uszkodzenie
lub pogorszenie funkcjonowania.
Przestrzegać ogólnych zasad bezpieczeństwa przy wykonywaniu prac z materiałami natryskowymi stosować
odpowiednio dobrane środki ochrony osobistej takie jak gogle, maski i rękawice.
Podczas pracy lub zabiegów konserwacyjnych istnieje ryzyko wchłonięcia drobin środka natryskowego lub kon-
serwującego spowodowane:
- niewystarczającą naturalną lub wymuszoną wentylacją,
- niewłaściwym ciśnieniem atomizującym,
- niedostateczną optymalizacją parametrów rozpylania w celu zmniejszenia zanieczyszczenia,
- niewłaściwą odległością pomiędzy dyszą narzędzia i miejscem aplikacji środka natryskowego, odległość należy
dobierać w zależności od rodzaju zastosowanego środka,
- wchłonięciem oparów rozpuszczalnika lub innych niebezpiecznych substancji
- niewłaściwym użyciem np. użyciem niewłaściwego środka natryskowego.
Nigdy nie zostawiać zmontowanego układu pneumatycznego bez nadzoru osoby uprawnionej do obsługi. Nie
dopuszczać dzieci w pobliże zmontowanego układu pneumatycznego.
Before operation of the device may commence, please read the whole manual and keep it.
PURPOSE
The purpose of the blow gun is to clean dirty surfaces with a compressed air jet. The blow gun is equipped with nozzles of diff erent length, which permits to operate the tool even in hardly accessible places.
TECHNICAL DATA
Catalogue number
YT-23731
YT-23732
YT-23733
EN
1. Outlet nozzle
2. Air supply connection
3. Trigger
Poziom hałasu L / L (EN 14462) Drgania
pA wA
[dB(A)] [m/s
89 / 100 < 2,5
89 / 100 < 2,5
89 / 100 < 2,5
Maximum air pressure
[MPa]
0,8
0,8
0,8
I N S T R U K
RO
1. Duza de evacuare
2. Racord aer
3. Limba de scurgere
PL
Zasilanie sprężonym powietrzem, pod wysokim ciśnieniem, może spowodować odrzut narzędzia w kierunku
przeciwnym do kierunku wyrzucania materiału natryskowego. Należy zachować szczególną ostrożność, gdyż siły
odrzutu mogą, w pewnych warunkach, spowodować wielokrotne zranienia.
Zaleca się wypróbować narzędzie przed rozpoczęciem pracy. Zaleca się, aby osoby pracujące narzędziem zosta-
ły odpowiednio przeszkolone. Zwiększy to znacząco bezpieczeństwo pracy.
Przestrzegać zaleceń producenta materiałów natryskowych i stosować je zgodnie z podanymi zasadami ochrony
osobistej, przeciwpożarowej i ochrony środowiska. Nieprzestrzeganie zaleceń producenta materiałów natrysko-
wych, może prowadzić do poważnych obrażeń.
W celu stwierdzenia kompatybilności ze stosowanymi materiałami natryskowymi, wykaz materiałów użytych do
konstrukcji narzędzia, będzie dostępny na żądanie.
Masa
Podczas pracy ze sprężonym powietrzem w całym układzie gromadzi się energia. Należy zachować ostrożność,
2 ] [kg]
podczas pracy oraz przerw w pracy, aby uniknąć zagrożenia jakie może spowodować zgromadzona energia
0,11
sprężonego powietrza.
0,12
Ze względu na możliwość gromadzenia się ładunków elektrostatycznych należy wykonać pomiary czy nie będzie
0,14 konieczne uziemienie narzędzia, stosowania rozpraszającego ładunki elektryczne podłoża i / lub instalacji sprę-
żonego powietrza. Wymagane jest aby pomiarów oraz montażu takiej instalacji wykonał personel z odpowiednimi
kwalifi kacjami.
Nigdy nie kierować strumienia materiału natryskowego na źródło ciepła bądź ognia, może to spowodo-
wać pożar.
INSTRUKCJA UŻYTKOWANIA
Rozpoczęcie pracy
Do gwintu wlotu powietrza mocno i pewnie przykręcić odpowiednią końcówkę umożliwiającą przyłączenie węża
doprowadzającego powietrze.
Sprawdzić szczelność i pewność połączeń układu zasilającego sprężonego powietrza.
Przedmuchać wąż zasilający powietrzem, przed podłączeniem go do instalacji.
Przed użyciem pistoletu upewnić się, że został w odpowiedni sposób poddany czyszczeniu i konserwacji.
Praca pistoletem
Wyregulować ciśnienie w układzie pneumatycznym w taki sposób, aby nie przekroczyć maksymalnego ciśnienia
pracy pistoletu oraz nie uszkodzić czyszczonej powierzchni.
Skierować wylot dyszy w stronę czyszczonej powierzchni i nacisnąć język spustowy. Podczas pracy pistoletem
mogą wytworzyć się duże ilości pyłu, dlatego należy bezwzględnie stosować środki ochrony osobistej, takie jak
gogle ochronne i maski.
Czyszczenie i konserwacja
Po skończonej pracy należy odłączyć pistolet od układu sprężonego powietrza i oczyścić obudowę pistoletu za
pomocą szmatki wykonanej z miękkiego materiału. Dyszę pistoletu przedmuchać przez kilka sekund czystym
powietrzem.
Po oczyszczeniu pistoletu należy na części ruchome uszczelnień nałożyć niewielką ilość środka smarującego.
Zużyte narzędzia są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ
zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczęd-
nym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego
urządzenia do punktu składowania zużytych urządzeń. Aby ograniczyć ilość usuwanych odpadów konieczne jest
ich ponowne użycie, recykling lub odzysk w innej formie.
EN
Noise level L / L (EN 14462)
pA wA
[dB(A)]
89 / 100
89 / 100
89 / 100
C J A O R Y
1
3
Vibrations
[m/s 2 ]
< 2,5
< 2,5
< 2,5
G I N A L N A
2
Weight
[kg]
0,11
0,12
0,14
