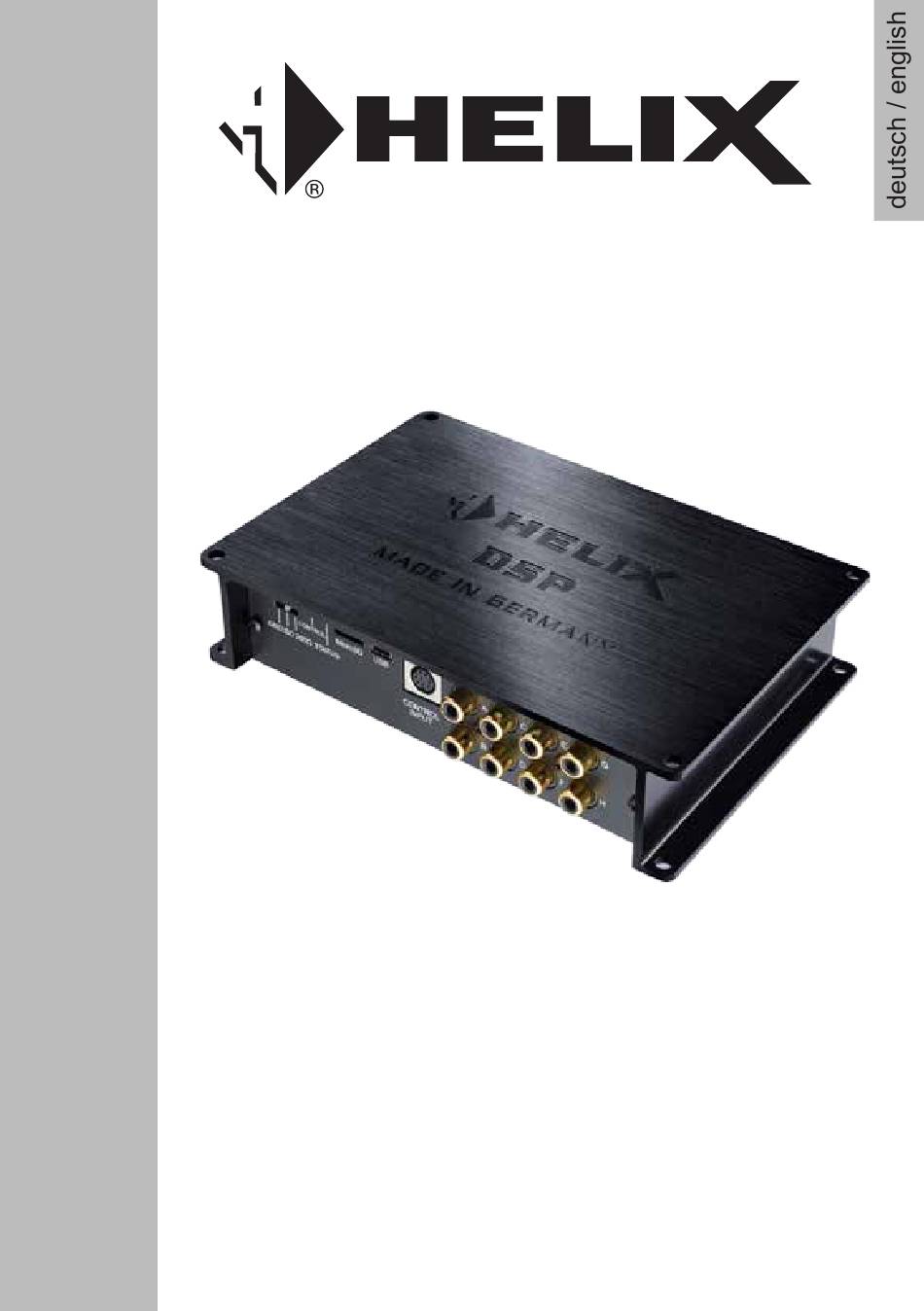

- Page 1 Digitaler 8-Kanal Signalprozessor Digital 8-channel signal processor...
- Page 2 Verarbeitung und eine tigen HELIX-Signalprozessors. überzeugende Anwendung ausgereifter Technolo- gien aus. Audiotec Fischer setzt mit dem HELIX DSP neue Maßstäbe im Bereich der Signalprozessortechnik. Viel Freude an diesem Produkt wünscht Ihnen das Dabei profitieren Sie als Kunde direkt von unserer Team von nahezu 30-jährigen Erfahrung in der Forschung und...
- Page 3 Control Taster Multifunktionsanschluss - dient zum An- Dient zum Umschalten oder Löschen der schluss einer Fernbedienung und weiterem Setups HELIX DSP Zubehör Status LED Line Output Die Status-LED zeigt den Betriebszustand Vorverstärkerausgänge zum Anschluss des/ und den ausgewählten Speicherbereich an der Verstärker/s.
- Page 4 5 Masseschalter Die Eingangsempfindlichkeit ist für alle Kanäle ab Werk auf 11 Volt eingestellt. Beim HELIX DSP ist die Masse der Signaleingän- Es ist jedoch möglich, die Empfindlichkeit jedes ge galvanisch von der Masse der Signalausgänge Kanals im Geräteinneren zwischen 5 Volt und 11 getrennt.
- Page 5 Version installiert ist. 9 USB Eingang 7 Status LED Mit Hilfe dieses Eingangs wird der HELIX DSP über Die Status-LED zeigt das aktuell ausgewählte das beiliegende Kabel mit dem Computer verbun- Setup des HELIX DSP an. Leuchtet die LED grün, den und kann anschließend über das DSP PC-Tool...
- Page 6 30 Ohm (Hochpegel) 5 V 11 V* 2 V 4 V* 4,5 kOhm (Cinch) * Auslieferungszustand des HELIX DSP Der HELIX DSP Prozessor wird wie nachfolgend 2. Anschluss der Highlevel-Lautsprecherein- beschrieben an das Autoradio angeschlossen. gänge Die Highlevel-Lautsprechereingänge können direkt Achtung: Für die Durchführung der nachfolgenden...
- Page 7 Pluspol der Batterie ver- bitte der Abbildung 1 auf Seite 6. Hinweis: Die Einstellung der Trimmer beeinflusst bunden ist. Die Stromaufnahme des HELIX DSP ist sowohl die jeweiligen Vorverstärkereingänge als mit weniger als 450mA zwar sehr gering, trotzdem auch die Highlevel-Eingänge!
- Page 8 DSP Kanäle separat eingestellt werden. puter anschließen. Verlängern Sie das Kabel auf keinen Fall mit einer passiven USB-Verlän- Bevor Sie den HELIX DSP das erste Mal an ei- nen Computer anschließen, gehen Sie auf unsere gerung, weil eine einwandfreie Kommunikation...
- Page 9 Radio für den Anwender Start-/Stopfähigkeit „unsichtbar“ noch bis zu 45 min. eingeschaltet las- Das Netzteil im HELIX DSP stellt die interne Span- sen, selbst wenn man zwischenzeitlich das Fahr- nungsversorgung auch bei kurzfristigen Einbrüchen zeug verlassen und abgeschlossen hat.
- Page 10 Technische Daten Eingänge .................6 x Cinch 4 x Hochpegel-Lautsprechereingang 1 x Optisch SPDIF-Format (6 - 96 kHz) 1 x Remote In Eingangsempfindlichkeit ..........Cinch 2 - 4 Volt (intern regelbar) - Standard 4 Volt Hochpegel 5 - 11 Volt (entspricht 6 - 30 Watt - nicht max.
- Page 11 HELIX dealer. avoid any possible damage to the wire harness. Install your HELIX DSP in a dry location with suf- All cabling should be protected against possible ficient air circulation for proper cooling of the crushing or pinching hazards.
- Page 12 / line outputs plifiers. Ground lift switch USB input Can be used to define the connection be- Connects the HELIX DSP to your PC tween the grounding of the inputs and out- puts Control Input Multifunction interface for e.g. an optional re-...
- Page 13 1 Line Input 5 Ground Lift Switch 6-channel pre-amplifier input to connect signal The ground of the HELIX DSP signal inputs is gal- sources such as radios. Input sensitivity is set to vanically decoupled from the ground of the signal 4 volts.
- Page 14 Once the file has been copied the card must This multi-functional connector is designed for be removed. HELIX DSP accessory products like a remote con- Attention: Do not remove the MicroSD card during trol which allows to adjust several features of the copying.
- Page 15 2 V 4 V* 4.5 kOhms (RCA) * Ex factory adjustment of HELIX DSP The HELIX DSP must be connected to the 2. Connecting the highlevel speaker inputs head unit (radio) as follows: The highlevel loudspeaker inputs may be connected...
- Page 16 Keep in mind that this will lead to full level on the outputs of the HELIX DSP and your connected amplifiers. This may cause se- vere damage to your speakers.
- Page 17 Connection to a PC It is possible to freely configure the HELIX DSP with completed you can now connect the processor to your PC using the provided USB cable. Don’t our DSP PC-Tool software. The user interface is de- signed for easy handling of all functions and allows extend the supplied cable using any passive to individually adjust all eight DSP channels.
- Page 18 To simplify installing to an OEM or aftermarket ra- the constant and switched 12 Volts wires may be dio the HELIX DSP can also be connected using reversed depending on vehicle type. the optional Easy Plug Cable (EPC 5.2 - art.-no.
- Page 19 Technical Data Inputs ................6 x Cinch 4 x Highlevel speaker iput 1 x Optical SPDIF (6 - 96 kHz) 1 x Remote in Input sensitivity ..............Cinch 2 - 4 Volts (adjustable) - default 4 Volts Highlevel 5 - 11 Volts (corresponds to 6 - 30 Watts RMS - not max.
- Page 20 Audiotec Fischer GmbH Hünegräben 26 · D-57392 Schmallenberg Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
