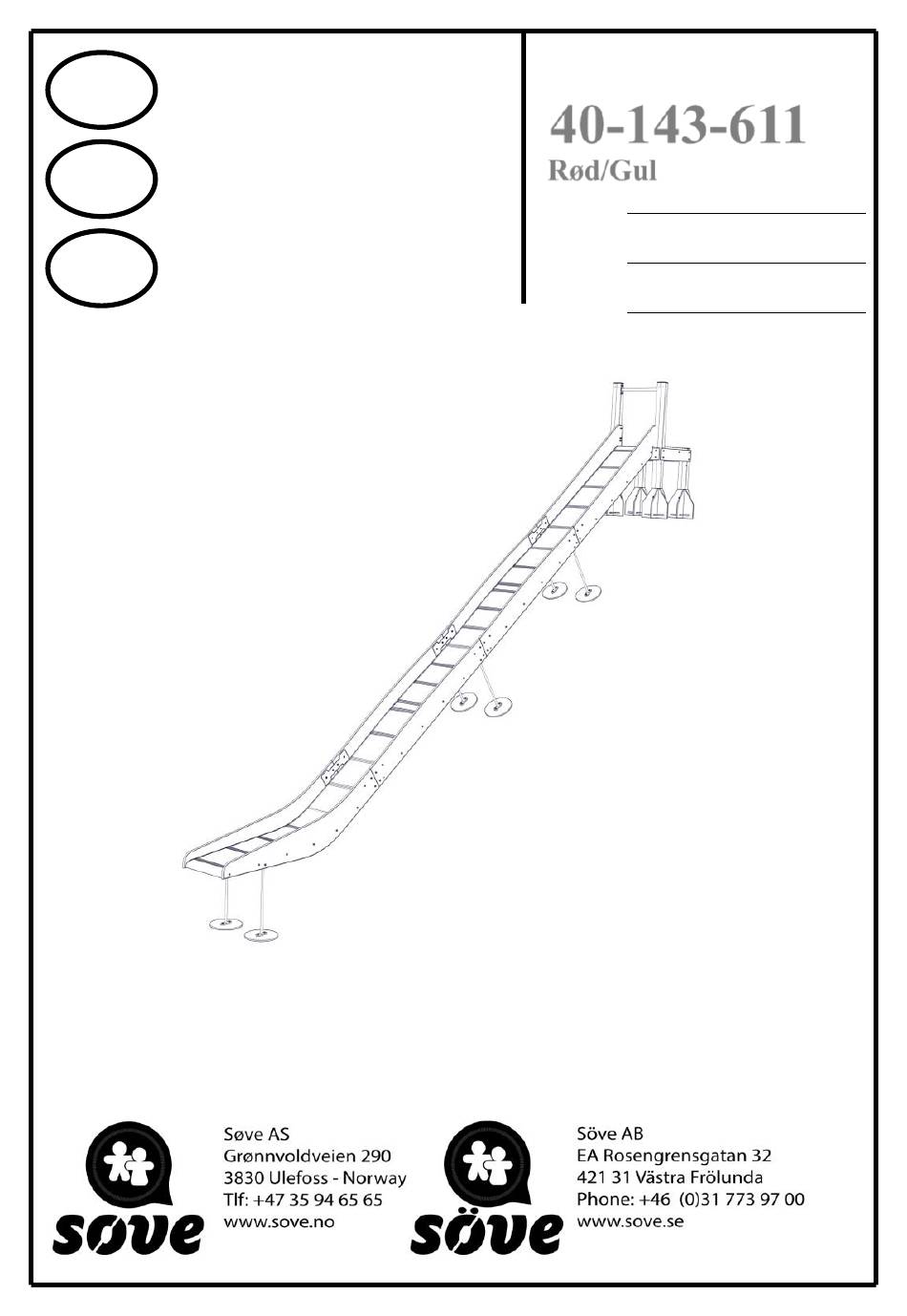

- Page 1 Søve 40-143-611 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 40-143-611 Rød/Gul Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 24.05.2023...
- Page 2 Søve 40-143-611 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 40-143-611 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 40-143-611 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5 x 0,5 x 0,4 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
- Page 5 Søve 40-143-611 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 6 Søve 40-143-611 Boltepakker for / Boltpackage for / Bultpaket för Sign. Terrengsklie 8,1x0,5 Rød/Gul Navn Artnr/ 40-143-611 dimensjon Stolpe 95x95 SFA5117/1 Lengde = 1550 (950-600) Sort Stolpe 95x95 SFA5117/1 Lengde = 800 (200-600) Sort Endelokk 00-400-998 95x95 stolpe Sort Sprosse gulv 710x145x15...
- Page 7 Søve 40-143-611 Boltepakker for / Boltpackage for / Bultpaket för Sign. Terrengsklie 8,1x0,5 Rød/Gul Navn Artnr/ 40-143-611 dimensjon Rutsje 8,1x0,5 03-200-615 Rød Fundament plate 00-003-103 Stålforankring L=600 00-100-316 Sperrerør L=520 00-400-153K Standard (Se egen delmontering) Skive M8 04-050-008 Låsemutter M8...
- Page 8 Søve 40-143-611 Boltepakker for / Boltpackage for / Bultpaket för Sign. Terrengsklie 8,1x0,5 Rød/Gul Navn Artnr/ 40-143-611 dimensjon Torx M8x50 04-000-050 Torx M8x35 04-000-035 Brikke 160 3xM8 04-060-160 Plastpropp 04-090-002...
- Page 9 Søve 40-143-611 Boltepakker for / Boltpackage for / Bultpaket för Sign. Terrengsklie 8,1x0,5 Rød/Gul Navn Artnr/ 40-143-611 dimensjon Fundament Støp Støpefundament 00-003-110K 95 x 95 stolpe (Se egen Delmontering) Fundament Nedgravning Nedgravningsfundament 00-003-004K (Se egen Delmontering)
- Page 10 Søve 40-143-611 Fundamentering med betong / Foundation concrete / Förankring med betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong...
- Page 11 Søve 40-143-611 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks Vridmoment: 30Nm Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 12 Søve 40-143-611 Sikkerhetssone / Safety zone / Säkerhetszon Plassering / Placement / Placering Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 13 Søve 40-143-611 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 14 Søve 40-143-611 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 40-143-611 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 40-143-611 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 17 Søve 40-143-611 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 18 Søve 40-143-611 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 19 Søve 40-143-611 Boltepakker for / Boltpackage for / Bultpaket för Sign. Terrengsklie 8,1x0,5 Rød/Gul Navn Artnr/ 40-143-611 dimensjon Stolpe 95x95 SFA5117/1 Lengde = 1550 (950-600) Sort Stolpe 95x95 SFA5117/1 Lengde = 800 (200-600) Sort Endelokk 00-400-998 95x95 stolpe Sort Sprosse gulv 710x145x15...
- Page 20 Søve 40-143-611 Boltepakker for / Boltpackage for / Bultpaket för Sign. Terrengsklie 8,1x0,5 Rød/Gul Navn Artnr/ 40-143-611 dimensjon Rutsje 8,1x0,5 03-200-615 Rød Fundament plate 00-003-103 Stålforankring L=600 00-100-316 Sperrerør L=520 00-400-153K Standard (Se egen delmontering) Skive M8 04-050-008 Låsemutter M8...
- Page 21 Søve 40-143-611 Boltepakker for / Boltpackage for / Bultpaket för Sign. Terrengsklie 8,1x0,5 Rød/Gul Navn Artnr/ 40-143-611 dimensjon Torx M8x50 04-000-050 Torx M8x35 04-000-035 Brikke 160 3xM8 04-060-160 Plastpropp 04-090-002...
- Page 22 Søve 40-143-611 Boltepakker for / Boltpackage for / Bultpaket för Sign. Terrengsklie 8,1x0,5 Rød/Gul Navn Artnr/ 40-143-611 dimensjon Fundament Støp Støpefundament 00-003-110K 95 x 95 stolpe (Se egen Delmontering) Fundament Nedgravning Nedgravningsfundament 00-003-004K (Se egen Delmontering)
- Page 23 Søve 40-143-611 24.05.2023 MNO Forandret stålforankring til 600mm...
