IL PRESENTE FOGLIO È DA LASCIARE ALL'UTENTE ABBINATO AL LIBRETTO ISTRUZIONI DELL' APPARECCHIO
AVVERTENZE GENERALI.
Tutti i prodotti Immergas sono protetti con idoneo imballaggio da trasporto.
Il materiale deve essere immagazzinato in ambienti asciutti ed al riparo dalle intemperie.
Il presente foglio istruzioni contiene informazioni tecniche relative all'installazione del kit Immergas. Per quanto concerne le altre temati-
che correlate all'installazione del kit stesso (a titolo esemplificativo: sicurezza sui luoghi di lavoro, salvaguardia dell' a mbiente, prevenzioni
degli infortuni), è necessario rispettare i dettami della normativa vigente ed i principi della buona tecnica.
L'installazione o il montaggio improprio dell' a pparecchio e/o dei componenti, accessori, kit e dispositivi Immergas potrebbe dare luogo a
problematiche non prevedibili a priori nei confronti di persone, animali, cose. Leggere attentamente le istruzioni a corredo del prodotto
per una corretta installazione dello stesso.
L'installazione e la manutenzione devono essere effettuate in ottemperanza alle normative vigenti, secondo le istruzioni del costruttore e
da parte di personale abilitato nonché professionalmente qualificato, intendendo per tale quello avente specifica competenza tecnica nel
settore degli impianti, come previsto dalla Legge.
ELENCO APPARECCHI ABBINABILI.
• Hercules 25
• Hercules 35
• Hercules Solar 25
DESCRIZIONE.
Mediante questo kit viene aggiunta una zona (seconda zona) miscelata indipendente per le caldaie serie Hercules.
Prima di eseguire qualsiasi intervento è necessario togliere alimentazione alla caldaia agendo sull'interruttore posto a monte dell'ap-
parecchio.

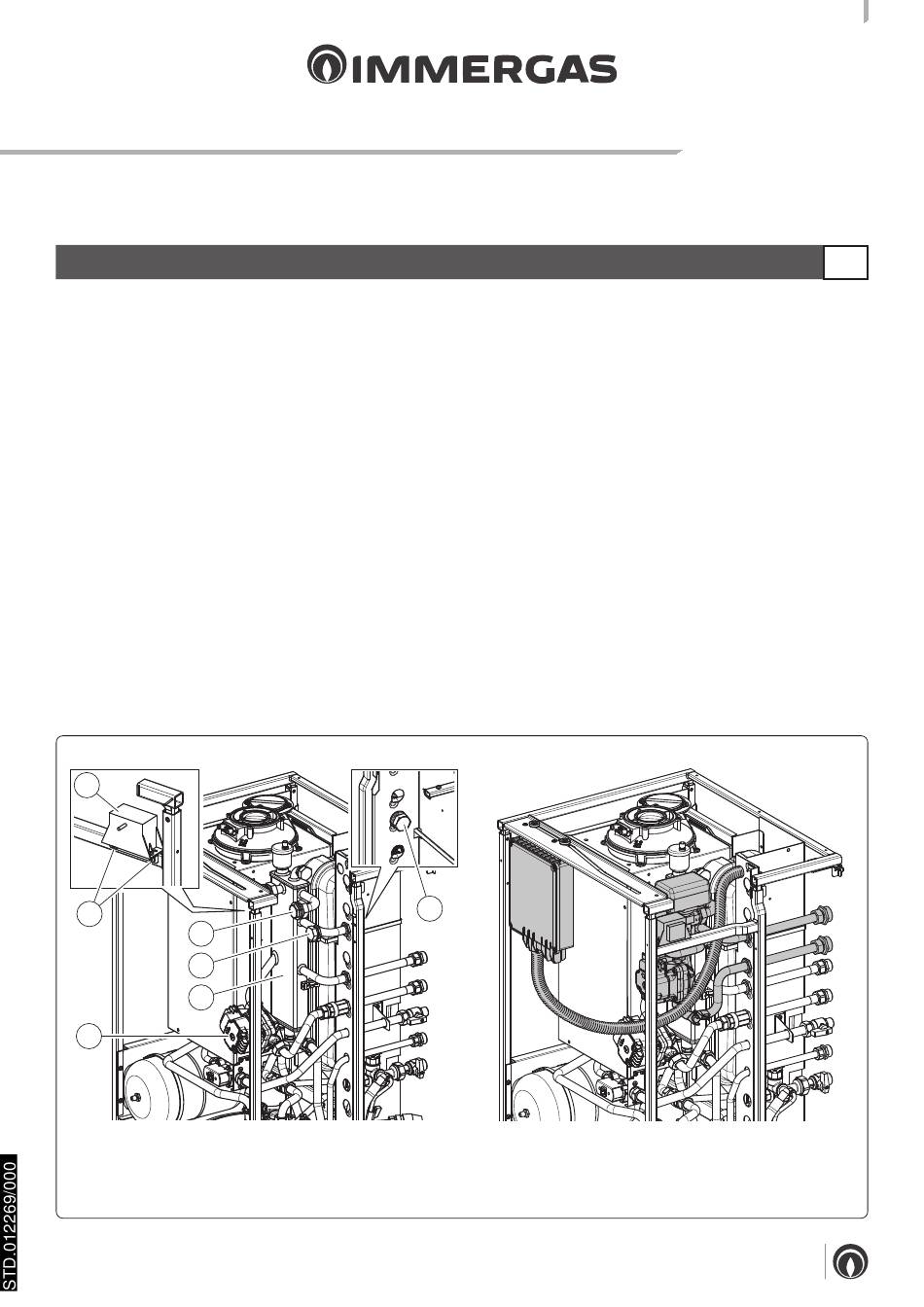

CALDAIA STANDARD
7
6
1
2
3
4
Cod. 1.049496 - rev. ST.008675/000 - 12/24
KIT SECONDA ZONA MISCELATA
Cod. 3.034699
5
Legenda:
Cod. 3.034699 - 1.049496 - ST.008675/000 - 12/24
CALDAIA CON KIT OPTIONAL
1 - Tappo
2 - Tappo
3 - Collettore idraulico
4 - Circolatore di caldaia
5 - Tappo
6 - Viti fissaggio filtro induttivo
7 - Filtro antidisturbo
1
