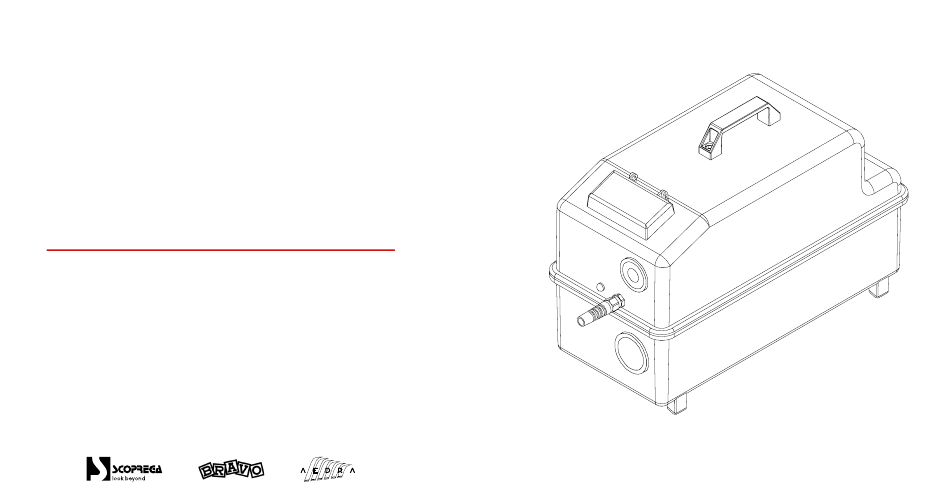

- Page 1 3 6 0 0 E L E C T R I C P U M P S E R I E S I T A L I A N O - E N G L I S H...
- Page 2 Approved European Regulation 2023/988 on general product safety. LINK Il prodotto è protetto per 2 anni a partire dalla data originale di acquisto. The product is protected for 2 years from the original date of purchase. DOWNLOAD Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
-
Page 3: Avvertenze Di Sicurezza
07. Per evitare danni utilizzare solo accessori o ricambi omologati dal costruttore. 08. Qualsiasi intervento di assistenza o di riparazione fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere effettuato da un Centro di Assistenza. Tutte le informazioni sono scaricabili dal sito www.scoprega.it... - Page 4 08. Il contatto con polvere o acqua. 09. L'inalazione di l’aria proveniente dalla pompa. 10. L'esposizione di parti del corpo al flusso d'aria proveniente dal tubo durante le fasi di gonfiaggio e sgonfiaggio. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 5 N.B. Durante la fase di installazione e di utilizzo evitare abrasioni, tensioni e torsioni. Per evitare la torsione durante la fase di installazione e di utilizzo controllare che la spirale segua sempre un andamento lineare. VALVE VALVE Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 6 VARIANTI G E 3 6 0 0 G E 3 6 0 0 E V O GE7S0007 (230V) GE8S0003 (230V) PA G 0 7 - 17 P AG 07 - 17 Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
-
Page 7: Table Of Contents
G E 3 6 0 0 GE7S0007 (230V) INTRODUZIONE CONTENUTO E DATI TECNICI DESCRIZIONE FUNZIONALE INSTALLAZIONE UTILIZZO E FUNZIONI SOLUZIONE DEI PROBLEMI Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 8: Introduzione
In bas e a lle esigen z e d e l c l ie n te è p os s i b i l e forn i re a p a r te i l t ub o d i g on f i a gg i o della lung he z za n ec e s sa ri a . VELE GONFIABILI GRANDI STRUTTURE PARABORDI BARRIERE DI PROTEZIONE Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 9: Contenuto E Dati Tecnici
7 0 0 m m PRESSIONE MAX. 350 mbar (5 psi) VOLTAGGIO 230 Vac (50 hz) PORTATA MAX. 4400 l/m CORRENTE MAX. 20 A 2 5 0 m m PESO POTENZA MAX. 14 kg 3600 W Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 10: Descrizione Funzionale
GESTIONE DELLA PRESSIONE ON/OFF PORTA DI SGONFIAGGIO START/STOP + FUNZIONI ON/OFF DISPLAY USCITA CAVO ELETTRICO PORTA GONFIAGGIO FILTRO DI PROTEZIONE LED DI STATO SET UNITÀ DI MISURA DISPLAY DI CONTROLLO MANIGLIA DI TRASPORTO Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 11: Installazione
I N STALL AZIO NE GE 3600: GE7S0007 (230V) GONFIABILE CAVO PRESA DI CORRENTE VALVOLA TUBO DI GONFIAGGIO Ø 40 mm Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 12: Utilizzo E Funzioni
N.B. Il cont rollo d i p ress io n e auto ma ti c o ( A . R . S . ) n el l a G E 3 6 0 0 v i e ne ef fet tuato diret ta mente da l tub o d i g onf i ag g i o . Tutte le informazioni sono scaricabili dal sito www.scoprega.it... - Page 13 è me moriz zata. La po s s ib i l i tà d i reg ol a re l a pre ss i o n e d i ri e m pi me n to è f i n o a 30 mba r ris petto al l a p re s s i one d i e se rc i zi o . Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 14 è in g ra do d i ma nten ete m e m ori z za te l a i m p o sta z i on i d i lavoro. Ripar tirà in automantico appena l'alimanetazoione sarà rispristinata. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 15 N.B. Dopo u n al la rme di s o vratem pe ratu ra i l go nf i ato re N O N ri p a r te i n auto mat ico. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 16 N.B. Il gonf ia tore NO N si a rresta auto m at i c a m ente . B O C C A D I S G O N F I A G G I O Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 17 Con clu se le op e raz io n i d i pu l i z i a o d i s osti t u z i o n e i n s e ri re i l f i l t ro n e l l 'a p p o si to va no e b loccarlo c o n le v i t i di fi s s a gg i o. F I LT R O Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
-
Page 18: Soluzione Dei Problemi
Rivolgersi al centro danneggiato assistenza SCOPREGA Alimentazione Collegare non collegata l’alimentazione Il gonfiatore Errato collegamento Collegare il tubo alla non gonfia/sgonfia del tubo bocca corretta Errata impostazione Modifica impostazione della pressione della pressione Tutte le informazioni sono scaricabili dal sito www.scoprega.it... - Page 19 G E 3 6 0 0 E V O GE8S0003 (230V) INTRODUZIONE CONTENUTO E DATI TECNICI DESCRIZIONE FUNZIONALE INSTALLAZIONE UTILIZZO E FUNZIONI WEBSERVER SOLUZIONE DEI PROBLEMI Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 20 In bas e a lle esigen z e d e l c l ie n te è p os s i b i l e fo rn i re a p ar te i l t u b o d i g o n f i a g g i o della lung he z za n ec e s sa ri a . VELE GONFIABILI GRANDI STRUTTURE PARABORDI BARRIERE DI PROTEZIONE Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 21 7 0 0 m m PRESSIONE MAX. 600 mbar (8.7 psi) VOLTAGGIO 230 Vac (50 hz) PORTATA MAX. 4400 l/m CORRENTE MAX. 20 A 2 5 0 m m PESO MAX POWER 14 kg 3600 W Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 22 GESTIONE DELLA PRESSIONE ON/OFF PORTA DI SGONFIAGGIO START/STOP + FUNZIONI ON/OFF DISPLAY USCITA CAVO ELETTRICO PORTA GONFIAGGIO FILTRO DI PROTEZIONE LED DI STATO SET UNITÀ DI MISURA DISPLAY DI CONTROLLO MANIGLIA DI TRASPORTO Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 23 I N STALL AZIO NE GE 3600 EVO: GE8S0003 (230V) GONFIABILE CAVO PRESA DI CORRENTE VALVOLA TUBO DI GONFIAGGIO Ø 40 mm Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 24 N.B. Il cont rollo d i p ress io n e auto ma ti c o ( A . R . S . ) n el l a G E 3 6 0 0 v i e ne ef fet tuato diret ta mente da l tub o d i g onf i ag g i o . Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 25 è me moriz zata. La po s s ib i l i tà d i reg ol a re l a pre ss i o n e d i ri e m pi me n to è f i n o a 30 mba r ris petto al l a p re s s i one d i e se rc i zi o . Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 26 è in g ra do d i ma nten ete m e m ori z za te l a i m p o sta z i on i d i lavoro. Ripar tirà in automantico appena l'alimanetazoione sarà rispristinata. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 27 N.B. Dopo u n al la rme di s o vratem pe ratu ra i l go nf i ato re N O N ri p a r te i n auto mat ico. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 28 N.B. Il gonf ia tore NO N si a rresta auto m at i c a m ente . B O C C A D I S G O N F I A G G I O Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
-
Page 29: Pulizia E Manutenzione
Con clu se le op e raz io n i d i pu l i z i a o d i s osti t u z i o n e i n s e ri re i l f i l t ro n e l l 'a p p o si to va no e b loccarlo c o n le v i t i di fi s s a gg i o. F I LT R O Tutte le informazioni sono scaricabili dal sito www.scoprega.it... - Page 30 Rivolgersi al centro danneggiato assistenza SCOPREGA Alimentazione Collegare non collegata l’alimentazione Il gonfiatore Errato collegamento Collegare il tubo alla non gonfia/sgonfia del tubo bocca corretta Errata impostazione Modifica impostazione della pressione della pressione Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 31 3 6 0 0 3 6 0 0 Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
-
Page 32: Safety Warnings
07. To avoid damage, only use accessories or spare parts approved by the manufacturer. 08. Any assistance or repair work, except for cleaning and normal maintenance operations, must be carried out by an Assistance Centre. Tutte le informazioni sono scaricabili dal sito www.scoprega.it... - Page 33 08. Contact with dust or water. 09. Inhaling the air coming from the pump. 10. The exposure of parts of the body to the air flow coming from the tube during the inflation and deflation phases. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 34 N.B. The hose allows relative movement between two connected sources. Avoid tensioned assemblies. N.B. Avoid abrasion, tension torsion during installation use. To avoid twisting during installation and use, check that the spiral always follows a linear course. VALVE VALVE Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 35 G E 3 6 0 0 GE7S0007 (230V) INTRODUCTION TECHNICAL DATA FUNCTIONAL DESCRIPTION INSTALLAZTION USE AND FUNCTIONS PROBLEM SOLUTIONS Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
-
Page 36: Introduction
Dep en d in g on th e c u sto m er ' s req u ire m e n ts, a n i n f l a ti n g h os e o f th e req u i re d length can b e s u pp l i ed s e pa ratel y. INFLATABLE SAILS LARGE STRUCTURE FENDERS BARRIERS Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 37: Technical Data
MAX. PRESSURE 350 mbar (5 psi) VOLTAGE 230 Vac (50 hz) MAX. AIR FLOW 4400 l/m MAX. CURRENT 20 A 2 5 0 m m WEIGHT MAX. POWER 14 kg 3600 W Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 38: Functional Description
GE 3600: GE7S0007 (230V) Control displ ay PRESSURE SETTINGS INFO DISPLAY PRESSURE MANAGEMENT ON/OFF DEFLATION PORT START/STOP + FUNCTIONS ON/OFF DISPLAY ELECTRICAL CABLE OUTLET INFLAITON PORT PROTECTION FILTER STATUS LED UNIT SET CONTROL DISPLAY HANDLE Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 39: Installation
I N STALL ATIO N GE 3600 EVO: GE8S0003 (230V) INFLATABLE POWER SOCKET CABLE VALVE Ø 40 mm INFLATION Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 40: Use And Functions
N.B. Autom at ic p res sure c ont ro l (A .R .S .) i n th e G E 3 6 0 0 i s p e r form ed d i rectl y f rom the inf la tio n ho s e. Tutte le informazioni sono scaricabili dal sito www.scoprega.it... - Page 41 It is p os si b l e to a d ju st the fi l li ng p re s su re u p to 3 0 mb a r i n rel a ti o n to the opera ting pre ss u re. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 42 N .B. Up p er LE D + l owe r L E D f l a s h i ng indicate the inf lator is in pres s ure monito ring p h as e. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 43 N.B. Af te r a n o v er -temp erature al a rm , th e i nf l ato r d oe s N OT re sta r t auto mat ically. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 44 N.B. The inf la tor d o es NOT sto p a uto ma ti c a l l y. D E F L A T I O N P O R T Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
-
Page 45: Pulizia E Manutenzione
. F I LT R O Tutte le informazioni sono scaricabili dal sito www.scoprega.it... -
Page 46: Problem Solving
Power supply Connect the not connected power supply The inflator Incorrect connection Connect the tube to the does not inflate/deflate of the hose correct port Incorrect setting Change the pressure pressure setting Tutte le informazioni sono scaricabili dal sito www.scoprega.it... - Page 47 G E 3 6 0 0 E V O GE8S0003 (230V) INTRODUCTION TECHNICAL DATA FUNCTIONAL DESCRIPTION INSTALLAZTION USE AND FUNCTIONS PROBLEM SOLUTIONS Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 48 Dep en d in g on th e c u sto m er ' s req u ire m e n ts, a n i n f l a ti n g h os e o f th e req u i re d length can b e s u pp l i ed s e pa ratel y. VELE GONFIABILI GRANDI STRUTTURE PARABORDI BARRIERE DI PROTEZIONE Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 49 MAX. PRESSURE 600 mbar (5 psi) VOLTAGE 230 Vac (50 hz) MAX. AIR FLOW 4400 l/m MAX. CURRENT 20 A 2 5 0 m m WEIGHT MAX. POWER 14 kg 3600 W Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 50 GE 3600 EVO: GE8S0003 (230V) Control displ ay PRESSURE SETTINGS INFO DISPLAY PRESSURE MANAGEMENT ON/OFF DEFLATION PORT START/STOP + FUNCTIONS ON/OFF DISPLAY ELECTRICAL CABLE OUTLET INFLAITON PORT PROTECTION FILTER STATUS LED UNIT SET CONTROL DISPLAY HANDLE Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 51 N.B. Au tomat ic p res su re c o nt ro l (A .R . S . ) i n th e G E 3 6 0 0 E VO i s p er form e d di rectly f rom the inf la t io n h o se . Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 52 It is p os si b l e to a d ju st the fi l li ng p re s su re u p to 3 0 mb a r i n rel a ti o n to the opera ting pre ss u re. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 53 N .B. Up p er LE D + l owe r L E D f l a s h i ng indicate the inf lator is in pres s ure monito ring p h as e. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 54 N.B. Af te r a n o v er -temp erature al a rm , th e i nf l ato r d oe s N OT re sta r t auto mat ically. Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 55 N.B. The inf la tor d o es NOT sto p a uto ma ti c a l l y. D E F L A T I O N P O R T Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 56 . F I LT R O Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 57 Power supply Connect the not connected power supply The inflator Incorrect connection Connect the tube to the does not inflate/deflate of the hose correct port Incorrect setting Change the pressure pressure setting Tutte le informazioni sono scaricabili dal sito www.scoprega.it...
- Page 58 SCOPREGA S.P.A. Via L. Da Vinci 63 - Cassano d’Adda (Milan) Italy 20062 Phone: + 39 036364240 Fax: +39 0363 64171 info@scoprega.it www.scoprega.it...
